WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-6
3
WAARSCHUWING
DWA12423
Zorg d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller 
een klok
 een brandstofniveaumeter
 een eco-controlelampje
 een aanduiding voor de ingeschakel-
de versnelling
 een rijmodusweergave
 een multifunctioneel display
 een voorziening voor zelfdiagnose
OPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
 Alleen Verenigd Koni nkrijk: Om te wis-
selen tussen de kilometer- en mijlen-
weergave van de snelheidsmeter en
het multifunctionele display drukt u de
“SELECT”-toets minstens 1 seconde
in.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Toerenteller
1. Aanduiding ingeschakelde versnelling
2. Toerenteller
3. Rijmodusweergave
4. Brandstofniveaumeter
5. Eco-controlelampje “ECO”
6. Multifunctioneel display
7. Klok
8. Snelheidsmeter
1
2
3
4
5
6
7
8
1. Snelheidsmeter
1. Toerenteller
2. Rode zone toerenteller
1
2
1
U1RCDLD0.book Page 6 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-7
3
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de toerenteller uit tot het hoogste toe-
rental en keert daarna weer terug naar nul
tpm om het elektrische circuit te testen.LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de ro de zone wijst.
Ro de zone: 11250 tpm en ho gerKlok
De klok wordt weergegeven als de sleutel
naar “ON” wordt gedraaid. Daarnaast kan
de klok gedurende 10 seconden worden weergegeven door op de toets “SELECT”
te drukken als het contactslot in de stand
“OFF”, “LOCK” of “ ” staat.
Om de klok op tijd te zetten
1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RE-
SET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
3. Als de uuraanduiding begint te knip- peren, drukt u op de “RESET”-toets
om de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi- nutenaanduiding zal gaan knipperen.
5. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets en laat deze dan los om de klok te starten. Bran
dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment en het waarschu-
wingslampje brandstofniveau “ ” gaan
knipperen, moet u zo snel mogelijk tanken.
OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische cir-
cuit, wordt de volgende cyclus herhaald
totdat de storing is verholpen: de segmen-
ten van de brandstofmeter en het waar-
schuwingslampje brandstofniveau “ ”
1. Klok
1
1. Brandstofniveaumeter
2. Waarschuwingsindicator brandstofniveau “ ”
1
2
U1RCDLD0.book Page 7 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
knipperen acht keer en gaan vervolgens
gedurende ongeveer 3 seconden uit. Vraag
in dat geval een Yamaha dealer het elek-
trisch circuit te testen.Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.OPMERKINGHierna volgen enkele tips om het brand-
stofverbruik te verlagen:
 Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Rijd met een constante snelheid. 
Selecteer de versnelling die geschikt
is voor de snelheid van de machine.
Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “ ” en door het vrij-
standcontrolelampje. Rijmo
dusweer gave
Deze weergave geeft aan welke rijmodus is
geselecteerd: “STD”, “A” of “B”. Zie voor
meer informatie over de modi en hoe u
deze kunt selecteren pagina 3-13 en 3-14.
Multifunctioneel display
1. Eco-controlelampje “ECO”
1
1. Aanduiding ingeschakelde versnelling
2. Vrijstandcontrolelampje “ ”
1
2
1. Rijmodusweergave
1. Multifunctioneel display
11
U1RCDLD0.book Page 8 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-9
3
Het multifunctionele display toont de vol-
gende voorzieningen: een kilometerteller
 twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
 een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)
 een weergave huidig brandstofver-
bruik
 een weergave gemiddeld brandstof-
verbruik
 een weergave koelvloeistoftempera-
tuur
 een weergave luchtaanzuigtempera-
tuur
 een helderheidsregeling
Druk op de toets “SELECT” om te schake-
len tussen de weergaven voor huidig
brandstofverbruik “km/L” of “L/100 km”,
gemiddeld brandstofverbruik “AVE_ _._
km/L” of “AVE_ _._ L/100 km”, koelvloei-
stoftemperatuur “°C”, luchtaanzuigtempe-
ratuur “Air_ _ °C”, kilometerteller “ODO” en
ritteller “TRIP 1” en “TRIP 2” in de volgende
volgorde: km/L of L/100 km
→ AVE_ _._ km/L of AVE_
_._ L/100 km → °C → Air_ _ °C → ODO →
TRIP 1 → TRIP 2
Alleen Verenigd Koninkrijk:
Druk op de toets “SELECT” om te schake-
len tussen de weergaven voor huidig
brandstofverbruik “km/L”, “L/100 km” of
“MPG”, gemiddeld brandstofverbruik
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” of
“AVE_ _._ MPG”, koelvloeistoftemperatuur
“°C”, luchtaanzuigtemperatuur “Air_ _ °C”,
kilometerteller “ODO” en ritteller “TRIP 1”
en “TRIP 2” in de volgende volgorde:
km/L, L/100 km of MPG → AVE_ _._ km/L,
AVE_ _._ L/100 km of AVE_ _._ MPG → °C
→ Air_ _ °C → ODO → TRIP 1 → TRIP 2
OPMERKINGDruk op de toets “RESET” om in omge-
keerde volgorde te schakelen tussen de
weergaven.Als het waarschuwingslampje
brandstofniveau “ ” en het linkersegment
van de brandstofniveaumeter gaan knippe-
ren, schakelt de weergave automatisch
naar de ritteller brandstofvoorraad “F-
TRIP” en wordt de afgelegde afstand vanaf dat punt aangegeven. In dat geval wordt
door het indrukken van de toets “SELECT”
gewisseld tussen de diverse weergaven
van ritteller, kilometerteller, huidige verbruik
en gemiddelde verbruik, in de onderstaan-
de volgorde:
F-TRIP
→ km/L of L/100 km → AVE_ _._
km/L of AVE_ _._ L/100 km → °C → Air_ _
°C → ODO → TRIP 1 → TRIP 2 → F-TRIP
Alleen Verenigd Koninkrijk:
F-TRIP → km/L, L/100 km of MPG → AVE_
_._ km/L, AVE_ _._ L/100 km of AVE_ _._
MPG → °C → Air_ _ °C → ODO → TRIP 1
→ TRIP 2 → F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en wordt
de vorige ritteller weergegeven.
U1RCDLD0.book Page 9 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
3
Weergave hui dig b ran dstofver bruik
De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L”,
“L/100 km” of “MPG” (alleen Verenigd Ko-
ninkrijk).  “km/L”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 L brandstof wordt
weergegeven.
 “L/100 km”: De hoeveelheid brandstof
die nodig is om onder de huidige rij-
omstandigheden 100 km af te leggen
wordt weergegeven.
 “MPG” (alleen Verenigd Koninkrijk):
De afstand die onder de huidige rijom-
standigheden kan worden afgelegd
met 1.0 Imp.gal brandstof wordt
weergegeven. Houd de toets “SELECT” een seconde lang
ingedrukt om te wisselen tussen de twee
weergaven voor het huidige brandstofver-
bruik terwijl een van de weergaven wordt
getoond.
OPMERKINGBij snelheden onder 20 km/h (12 mi/h)
wordt “_ _._” weergegeven.Weer
gave gemi ddel d b ran dstofverb ruik
De weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” of
“AVE_ _._ MPG” (alleen Verenigd Konink-
rijk).
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet. 
“AVE_ _._ km/L”: De gemiddelde af-
stand die kan worden afgelegd op 1.0
L brandstof wordt weergegeven.
 “AVE_ _._ L/100 km”: De gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen wordt weergege-
ven.
 “AVE_ _._ MPG” (alleen Verenigd Ko-
ninkrijk): De gemiddelde afstand die
kan worden afgelegd op 1.0 Imp.gal
brandstof wordt weergegeven.
Houd de toets “SELECT” een seconde lang
ingedrukt om te wisselen tussen de weer-
gaven voor het gemiddelde brandstofver-
bruik terwijl een van de weergaven wordt
getoond.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen selecteert
u deze door op de toets “SELECT” te druk-
ken en dan de toets “RESET” minstens een
seconde lang ingedrukt te houden.
OPMERKINGNa het terugstellen van een weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven voor die weergave totdat
de machine 1 km (0.6 mi) heeft afgelegd.

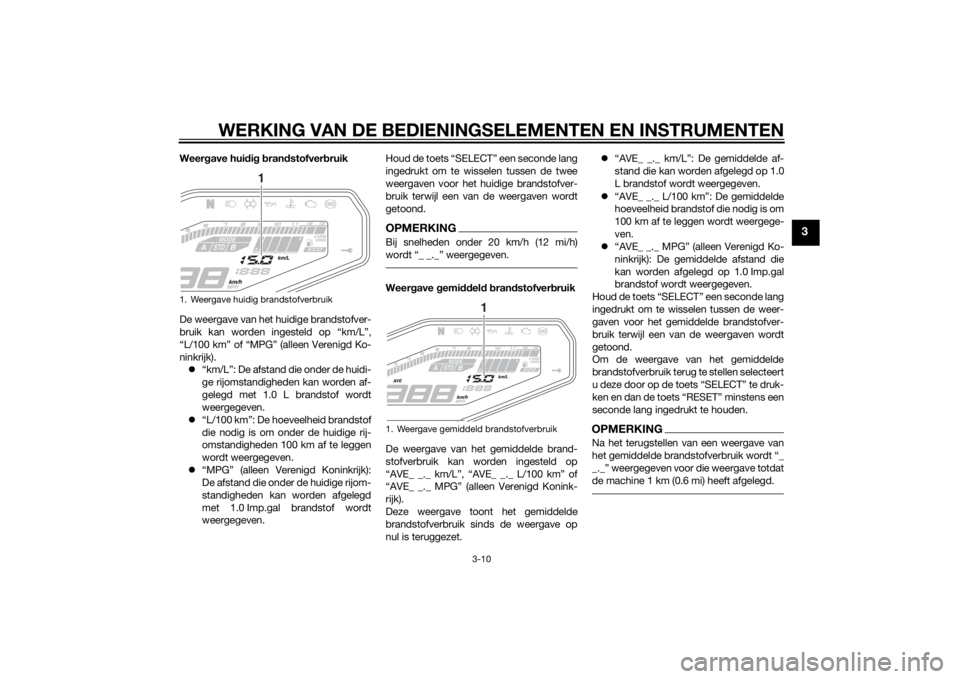

1. Weergave huidig brandstofverbruik
1
1. Weergave gemiddeld brandstofverbruik
1
U1RCDLD0.book Page 10 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
Weergave koelvloeistoftemperatuur
Dit display toont de koelvloeistoftempera-
tuur van 40 °C tot 116 °C in stappen van 1
°C.
Als de melding “HI” knippert, stop de ma-
chine dan, stop vervolgens de motor en
laat de motor afkoelen. (Zie pagina 6-43.)OPMERKING Als de koelvloeistoftemperatuur lager
is dan 40 °C, wordt “LO” weergege-
ven.
 De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
Weer gave luchtaanzui gtemperatuur
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Dit display toont de luchtaanzuigtempera-
tuur van –9 °C tot 99 °C in stappen van 1
°C.OPMERKING Als de luchtaanzuigtemperatuur lager
is dan –9 °C, wordt toch –9 °C aange-
geven.
 De luchtaanzuigtemperatuur kan af-
wijken van de omgevingstemperatuur.
Hel derhei dsre gelin g
Met deze functie regelt u de helderheid van
het paneel voor de multifunctionele meter,
afgestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Houd de toets “SELECT” ingedrukt, draai de sleutel naar “ON” en blijf de
toets ingedrukt houden totdat de
weergave schakelt naar de modus
voor helderheidsregeling.
3. Druk op de toets “RESET” om het hel-
derheidsniveau in te stellen.
4. Druk op de toets “SELECT” om terug te keren naar de oorspronkelijke weer-
gave.
1. Weergave koelvloeistoftemperatuur
1
1. Weergave luchtaanzuigtemperatuur
1
1. Weergave helderheidsniveau
1
U1RCDLD0.book Page 11 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
Zelfdia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co- deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
1. Weergave foutcode
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje startblokkering “ ”
1
2
3
U1RCDLD0.book Page 12 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
3
DAU47634
D-mode (rijmo dus)D-mode is een elektronisch geregeld mo-
torprestatiesysteem met drie modi: (“STD”,
“A” en “B”).
Druk de rijmodusscha kelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-14 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Mo dus “STD”
Modus “STD” is geschikt voor uiteenlopen-
de rijomstandigheden. Deze modus biedt een soepel en sportief
rijgedrag van het lage- tot het hogetoeren-
bereik.
Mo
dus “A”
Modus “A” biedt een sportievere motorres-
pons in het lage en middenbereik in verge-
lijking met de modus “STD”.
Mo dus “B”
Modus “B” biedt een wat minder scherpe
respons in vergelijking met de modus
“STD” voor rijsituaties om die een sensitie-
ve gasrespons vragen.
DAU1234H
StuurschakelaarsLinks
1. Rijmodusschakelaar “MODE”
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
2341
U1RCDLD0.book Page 13 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-14
3
Rechts
DAU12351
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich- tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54211
Startschakelaar/noo
dstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar. Zie pagina 5-1 voor startinstructies
voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU47496
Rijmo dusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzi g d e rijmo dus niet tij dens het rij den.Met deze schakelaar wijzigt u de rijmodus
naar “STD”, “A” of “B” in de onderstaande
volgorde:
STD → A → B → STD
1. Startschakelaar/noodstopschakelaar
“//”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
123
U1RCDLD0.book Page 14 Monday, May 12, 2014 11:27 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-15
3
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus. (Zie pagina
3-13 voor uitleg over de afzonderlijke rijmo-
di.)OPMERKINGDe modus is standaard ingesteld op
“STD”. De modus keert terug naar
“STD” wanneer u de sleutel naar
“OFF” draait.
 De geselecteerde modus wordt ge-
toond in de rijmodusweergave. (Zie
pagina 3-8.)
DAU12821
Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-25.)
DAU12872
Schakelpe daalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1
1. Schakelpedaal
1
U1RCDLD0.book Page 15 Monday, May 12, 2014 11:27 AM
