YAMAHA MT-09 2014 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2014, Model line: MT-09, Model: YAMAHA MT-09 2014Pages: 110, PDF Size: 3.46 MB
Page 21 of 110

COMMANDES ET INSTRUMENTS
3-6
3
FAU58054
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage d u bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un compte-tours
une montre
un afficheur du niveau de carburant
un indicateur d’économie
un afficheur du rapport engagé
un afficheur de mode de conduite
un écran multifonction
un dispositif embarqué de diagnostic
de pannes
N.B.Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
R.-U. uniquement : Pour afficher la va-
leur aux compteurs (vitesse et multi-
fonction) en milles plutôt qu’en kilo-
mètres, il convient d’appuyer sur le
bouton de sélection “SELECT” pen-
dant au moins une seconde.
1. Bouton “SELECT”
2. Bouton “RESET”
2
1
1. Afficheur du rapport engagé
2. Compte-tours
3. Afficheur de mode de conduite
4. Jauge de carburant
5. Indicateur d’économie “ECO”
6. Écran multifonction
7. Montre
8. Compteur de vitesse
1
2
3
4
5
6
7
8
U1RCFLF0.book Page 6 Friday, May 9, 2014 9:23 AM
Page 22 of 110

COMMANDES ET INSTRUMENTS
3-7
3
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
d
ans la zone rouge du compte-tours.
Zone rouge : 11250 tr/mn et au- delàMontre
La montre s’affiche lorsque la clé de
contact est tournée à la position “ON”.
Pour afficher la montre pendant 10 se- condes lorsque la clé de contact est en po-
sition “OFF”, “LOCK” ou “ ”, appuyer sur
le bouton de sélection “SELECT”.
Réglage de la montre
1. Tourner la clé de contact sur “ON”.
2. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton
de remise à zéro “RESET” pendant au
moins deux secondes.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro
“RESET”.
4. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
6. Appuyer sur le bouton de sélection “SELECT”, puis le relâcher pour que la
montre se mette en marche.
1. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
1
2
1
1. Montre
1
U1RCFLF0.book Page 7 Friday, May 9, 2014 9:23 AM
Page 23 of 110

COMMANDES ET INSTRUMENTS
3-8
3
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque le dernier segment et l’indicateur
d’alerte du niveau de carburant “ ” se
mettent à clignoter, refaire le plein dès que
possible.N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de détection
d’un problème dans le circuit, le témoin se
met clignoter à la cadence suivante jusqu’à ce que le problème soit résolu : les seg-
ments du niveau de carburant et l’indica-
teur d’alerte du niveau de carburant “ ”
clignotent huit fois, puis s’éteignent pen-
dant environ 3 secondes. Dans ce cas, il
convient de faire vérifier le circuit électrique
par un concessionnaire Yamaha.
In
dicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
Éviter les régimes très élevés lors des
accélérations.
Voyager à vitesse constante.
Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélec-
tionné. Le point mort est signalé par “ ” et
par le témoin de point mort.
1. Jauge de carburant
2. Indicateur d’alerte du niveau de carburant “ ”
1
2
1. Indicateur d’économie “ECO”
1
1. Afficheur du rapport engagé
2. Témoin du point mort “ ”
1
2
U1RCFLF0.book Page 8 Friday, May 9, 2014 9:23 AM
Page 24 of 110

COMMANDES ET INSTRUMENTS
3-9
3
Afficheur de mo de de con duite
Cet afficheur indique le mode de conduite
sélectionné : “STD”, “A” ou “B”. Pour plus
de détails sur les modes et leur sélection,
se reporter aux pages 3-13 et 3-15.
Écran multifonction L’écran multifonction affiche les éléments
suivants :
un compteur kilométrique
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue depuis que le
segment gauche de l’afficheur du ni-
veau de carburant s’est mis à cligno-
ter)
un afficheur de la consommation de
carburant instantanée
un afficheur de la consommation
moyenne
un afficheur de la température du li-
quide de refroidissement
un afficheur de la température de l’air
d’admission
un mode de commande de la lumino-
sité
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage (mode
consommation de carburant instantanée
“km/L” ou “L/100 km”, consommation de
carburant moyenne “AVE_ _._ km/L” ou
“AVE_ _._ L/100 km”, température du li-
quide de refroidissement “°C”, température
de l’air d’admission “Air_ _ °C”, compteur kilométrique “ODO” et totalisateur journa-
lier “TRIP 1” et “TRIP 2”) dans l’ordre
suivant :
km/L ou L/100 km
→ AVE_ _._ km/L ou
AVE_ _._ L/100 km → °C → Air_ _ °C →
ODO → TRIP 1 → TRIP 2
R.-U. uniquement :
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage (mode
consommation de carburant instantanée
“km/L”, “L/100 km” ou “MPG”, consom-
mation de carburant moyenne “AVE_ _._
km/L”, “AVE_ _._ L/100 km” ou “AVE_ _._
MPG”, température du liquide de refroidis-
sement “°C”, température de l’air d’admis-
sion “Air_ _ °C”, compteur kilométrique
“ODO” et totalisateur journalier “TRIP 1” et
“TRIP 2”) dans l’ordre suivant :
km/L, L/100 km ou MPG → AVE_ _._ km/L,
AVE_ _._ L/100 km ou AVE_ _._ MPG → °C
→ Air_ _ °C → ODO → TRIP 1 → TRIP 2
N.B.Appuyer sur le bouton “RESET” pour modi-
fier l’affichage dans l’ordre inverse.
1. Afficheur de mode de conduite
1. Écran multifonction
11
U1RCFLF0.book Page 9 Friday, May 9, 2014 9:23 AM
Page 25 of 110

COMMANDES ET INSTRUMENTS
3-10
3
Si l’indicateur d’alerte du niveau de
carburant “ ” et le segment gauche de
l’afficheur du niveau de carburant com-
mencent à clignoter, l’affichage passe au-
tomatiquement en mode d’affichage de la
réserve de carburant “F-TRIP” et affiche la
distance parcourue à partir de cet instant.
Dans ce cas, l’affichage (totalisateurs,
compteur kilométrique, consommation ins-
tantanée et consommation moyenne de
carburant) se modifie comme suit à la pres-
sion sur le bouton de sélection “SELECT” :
F-TRIP → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → °C → Air_ _
°C → ODO → TRIP 1 → TRIP 2 → F-TRIP
R.-U. uniquement :
F-TRIP → km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → °C → Air_ _ °C → ODO → TRIP 1
→ TRIP 2 → F-TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde.
Si, une fois le plein de carburant effectué, la
remise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef- fectue automatiquement et le mode précé-
dant s’affiche après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).
Affichage
de la consommation instanta-
née de carburant
L’afficheur de la consommation instanta-
née peut afficher la valeur suivant la for-
mule “km/L” ou “L/100 km” (ou “MPG”
pour le R.-U. uniquement). “km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche.
“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.
“MPG” (pour le R.-U. uniquement) : La
distance qui peut être parcourue avec
1.0 Imp.gal de carburant dans les
conditions de conduite du moment
s’affiche.
Pour alterner entre les afficheurs de la for-
mule de consommation instantanée, affi-
cher l’écran de la formule actuelle, puis ap-
puyer pendant une seconde sur le bouton
“SELECT”.
N.B.“_ _._” s’affiche lors de la conduite à une vi-
tesse inférieure à 20 km/h (12 mi/h).Affichage de la consommation moyenne
d e carburant

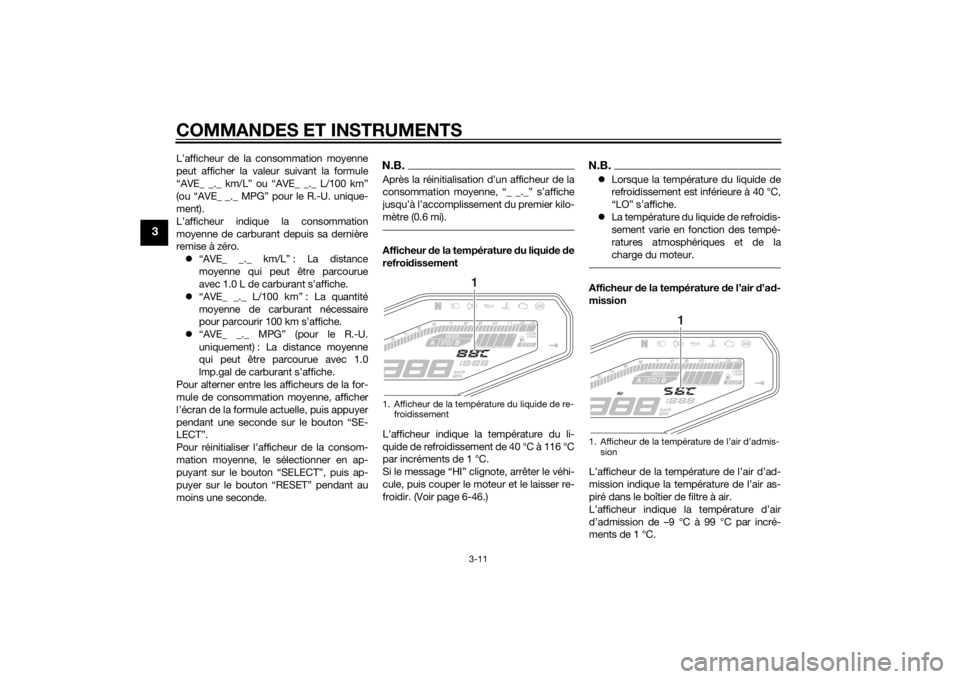

1. Affichage de la consommation instantanée
de carburant
1
1. Affichage de la consommation moyenne de carburant
1
U1RCFLF0.book Page 10 Friday, May 9, 2014 9:23 AM
Page 26 of 110

COMMANDES ET INSTRUMENTS
3-11
3
L’afficheur de la consommation moyenne
peut afficher la valeur suivant la formule
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”
(ou “AVE_ _._ MPG” pour le R.-U. unique-
ment).
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro. “AVE_ _._ km/L” : La distance
moyenne qui peut être parcourue
avec 1.0 L de carburant s’affiche.
“AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km s’affiche.
“AVE_ _._ MPG” (pour le R.-U.
uniquement) : La distance moyenne
qui peut être parcourue avec 1.0
lmp.gal de carburant s’affiche.
Pour alterner entre les afficheurs de la for-
mule de consommation moyenne, afficher
l’écran de la formule actuelle, puis appuyer
pendant une seconde sur le bouton “SE-
LECT”.
Pour réinitialiser l’afficheur de la consom-
mation moyenne, le sélectionner en ap-
puyant sur le bouton “SELECT”, puis ap-
puyer sur le bouton “RESET” pendant au
moins une seconde.
N.B.Après la réinitialisation d’un afficheur de la
consommation moyenne, “_ _._” s’affiche
jusqu’à l’accomplissement du premier kilo-
mètre (0.6 mi).Afficheur de la température d u liquide de
refroi dissement
L’afficheur indique la température du li-
quide de refroidissement de 40 °C à 116 °C
par incréments de 1 °C.
Si le message “HI” clignote, arrêter le véhi-
cule, puis couper le mo teur et le laisser re-
froidir. (Voir page 6-46.)
N.B. Lorsque la température du liquide de
refroidissement est inférieure à 40 °C,
“LO” s’affiche.
La température du liquide de refroidis-
sement varie en fonction des tempé-
ratures atmosphériques et de la
charge du moteur.Afficheur de la température de l’air d’a d-
mission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air as-
piré dans le boîtier de filtre à air.
L’afficheur indique la température d’air
d’admission de –9 °C à 99 °C par incré-
ments de 1 °C.
1. Afficheur de la température du liquide de re- froidissement
1
1. Afficheur de la température de l’air d’admis-sion
1
U1RCFLF0.book Page 11 Friday, May 9, 2014 9:23 AM
Page 27 of 110

COMMANDES ET INSTRUMENTS
3-12
3
N.B.–9 °C s’affiche même si la tempéra-
ture d’air d’admission devient infé-
rieure à –9 °C.
La température d’air d’admission peut
différer quelque peu de la température
atmosphérique réelle.Réglage de la luminosité
Cette fonction permet de régler la lumino-
sité du panneau du bloc de compteurs mul-
tifonctions en vue de l’adapter à la clarté
ambiante.
Réglage de la luminosité1. Tourner la clé de contact sur “OFF”. 2. Lorsque le bouton de sélection “SE-
LECT” est enfoncé, tourner la clé en
position “ON” et maintenir le bouton
enfoncé jusqu’à ce que l’affichage
passe en mode de commande de la
luminosité.
3. Appuyer sur le bouton “RESET” afin d’enregistrer le réglage de la lumino-
sité.
4. Appuyer sur le bouton “SELECT” pour retourner à l’écran d’origine.
Dispositif embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques. Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis fa
ire contrôler le véhi-
cule par un concessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est détecté dans un
circuit de l’immobilisateur, le témoin
d’alerte de l’immobilisateur se met à cligno-
ter et l’écran affiche un code d’erreur.
N.B.Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit.1. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher
plus d’une clé de véhicule protégé par un
immobilisateur au même trousseau de clés.
En effet, la présence d’une autre clé pour-
1. Affichage du niveau de luminosité
1
1. Affichage du code d’erreur
2. Témoin d’alerte de panne moteur “ ”
3. Témoin de l’immobilisateur antivol “ ”
1
2
3
U1RCFLF0.book Page 12 Friday, May 9, 2014 9:23 AM
Page 28 of 110

COMMANDES ET INSTRUMENTS
3-13
3
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.ATTENTION
FCA11591
Quan d l’écran affiche un co de d’erreur, il
convient de faire contrôler le véhicule le
plus rapi dement possible afin d’éviter
tout en dommagement du moteur.
FAU47634
Mo de de con duite D-mo deLe D-mode est un système de contrôle
électronique du moteur à trois modes de
sélection : “STD”, “A” et “B”.
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se
trouvent à la page 3-15.)N.B.Il convient de s’assurer d’avoir bien com-
pris le fonctionnement des divers modes
de conduite et du contacteur de mode de
conduite avant de changer de mode.Mo de stan dar d “STD”
Le mode “STD” est conçu de sorte à se
prêter à diverses conditions de conduite. Ce mode permet une conduite fluide et
sportive à tous les régimes.
Mo
de “A”
Le mode “A” offre une réponse plus spor-
tive à bas et moyen régime que le mode
“STD”.
Mo de “B”
Le mode “B” offre une réponse moins inci-
sive que le mode “STD” lors des sollicita-
tions des gaz particulièrement fines.1. Contacteur de mode de conduite “MODE”
1
U1RCFLF0.book Page 13 Friday, May 9, 2014 9:23 AM
Page 29 of 110

COMMANDES ET INSTRUMENTS
3-14
3
FAU1234H
Contacteurs à la poignéeGaucheDroite
FAU12351
Contacteur
d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12401
Inverseur feu d e route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur
d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54211
Coupe-circuit du
moteur/ démarreur “ / / ”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ” et ap-
puyer sur le côté “ ” du contacteur. Avant
de mettre le moteur en marche, il convient
de lire les instructions de mise en marche fi-
gurant à la page 5-1.
En cas d’urgence, comme par exemple,
lors d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ” afin
de couper le moteur.
FAU41701
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée
à la position “ON”, et lorsque le bouton du
démarreur est actionné. Cela n’indique
donc pas une panne.
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement “ / ”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
2341
1. Coupe-circuit du moteur/démarreur “ / / ”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
123
U1RCFLF0.book Page 14 Friday, May 9, 2014 9:23 AM
Page 30 of 110

COMMANDES ET INSTRUMENTS
3-15
3
FAU12735
Contacteur des feux d e détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU47496
Contacteur de mo de de con duite
“MODE”
AVERTISSEMENT
FWA15341
Ne pas changer de mo de de con duite
tant que le véhicule est en mouvement.Ce contacteur permet de sélectionner les
modes de conduite “STD”, “A” ou “B” dans
l’ordre suivant :
STD → A → B → STD Pour pouvoir changer de mode de
conduite, il faut que la poignée des gaz soit
complètement fermée. (Les explications au
sujet des modes de conduite se trouvent à
la page 3-13.)
N.B.
Le mode par défaut est le mode
“STD”. Le mode redevient “STD”
lorsque la clé est tournée sur “OFF”.
Le mode sélectionné s’affiche à
l’écran du mode de conduite. (Voir
page 3-9.)
FAU12821
Levier d’embrayageLe levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir
page 3-26.)1. Levier d’embrayage
1
U1RCFLF0.book Page 15 Friday, May 9, 2014 9:23 AM
