YAMAHA MT-09 2015 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
2.667 (40/15)
2. Gang: 2.000 (38/19)
3. Gang: 1.619 (34/21)
4. Gang:
1.381 (29/21)
5. Gang: 1.190 (25/21)
6. Gang: 1.037 (28/27)Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 25.00 Grad
Nachlauf:
103 mm (4.1 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: BRIDGESTONE/S20F
Hersteller/Typ: DUNLOP/D214FHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension: 180/55 ZR17M/C (73W) Hersteller/Typ:
BRIDGESTONE/S20R
Hersteller/Typ: DUNLOP/D214
Zula dung :Max. Gesamtzuladung:
MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Zuladungsbedingung:
MT09 90–177 kg (198–390 lb)
MT09A 90–174 kg (198–384 lb)
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Rennen: Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50
Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
137 mm (5.4 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130 mm (5.1 in)
U1RCG1G0.book Page 2 Wednesday, May 21, 2014 3:50 PM

TECHNISCHE DATEN
8-3
8
Elektrische Anla ge:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ10S
Spannung, Kapazität: 12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht: LED
Blinklicht vorn: 12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn: 12 V, 5.0 W × 2
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: MT09A LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Sicherun gen:Hauptsicherung:
50.0 A
Nebenverbrauchersicherung: 2.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit:
MT09A 7.5 A
Sicherung des ABS-Motors: MT09A 30.0 A ABS-Magnetventilsicherung:
MT09A 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U1RCG1G0.book Page 3 Wednesday, May 21, 2014 3:50 PM

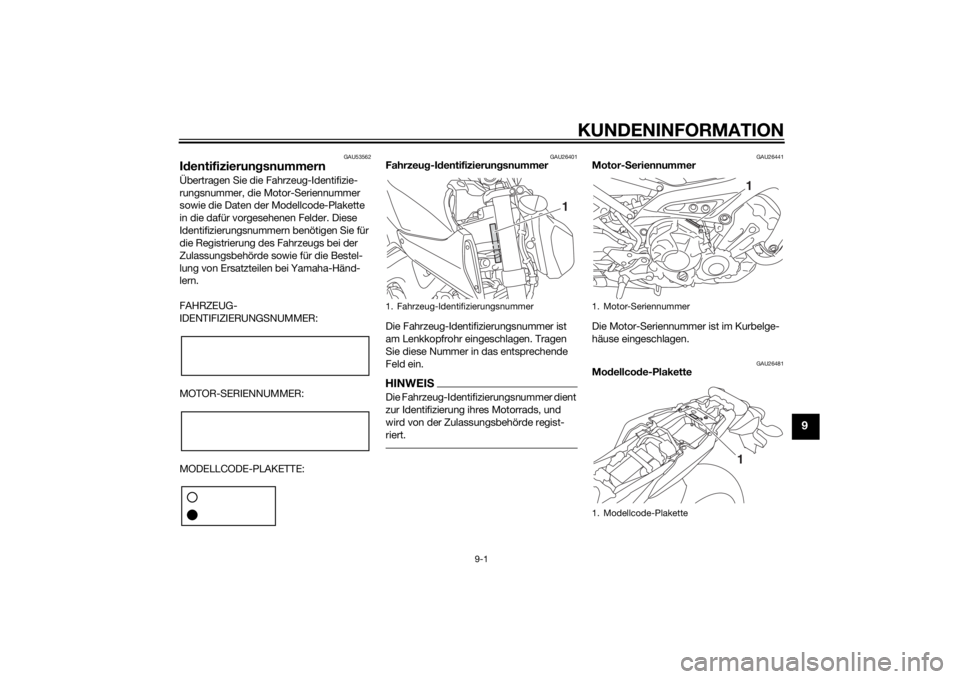

KUNDENINFORMATION
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26441
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
11
U1RCG1G0.book Page 1 Wednesday, May 21, 2014 3:50 PM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-21.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U1RCG1G0.book Page 2 Wednesday, May 21, 2014 3:50 PM

10-1
10
INDEX
AAbblendschalter ................................... 3-15
Ablagefach............................................ 3-22
ABS (für Modelle mit ABS) ................... 3-17
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-5
Antriebsketten-Durchhang ................... 6-22
Antriebskette, säubern und schmieren........................................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-5BBatterie ................................................. 6-28
Blinker-Kontrollleuchte ........................... 3-4
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-15
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-24
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslichtschalter ................................ 6-19DD-Modus (Antriebsmodus) ................... 3-14EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-42
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-17
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-25 Fußschalthebel ..................................... 3-16
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .............. 6-25HHandbremshebel.................................. 3-16
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-25
Hupenschalter ...................................... 3-15IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-20
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-36
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff .............................................. 3-19
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ........................ 3-20
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-11
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-16
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen ...................... 6-14
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-14
Lenkung, prüfen ................................... 6-27
Lichthupenschalter............................... 3-15
Luftfiltereinsatz ..................................... 6-14
MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-37
Motor-Seriennummer ............................. 9-1
Motorstart-/stoppschalter .................... 3-15
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucher-Steckverbinder ...... 3-28OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-18
Rad, hinten (für Modelle ohne ABS) ..... 6-39
Radlager, prüfen ................................... 6-28
Rad, vorn (für Modelle ohne ABS) ........ 6-38
Reifen.................................................... 6-15
Rücklicht/Bremslicht............................. 6-35SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 6-20
Scheinwerferlampe, auswechseln ........ 6-32
Schwingen-Drehpunkte, schmieren ..... 6-26
Seitenständer........................................ 3-25
Seitenständer, prüfen und schmieren ........................................... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-29
U1RCG1G0.book Page 1 Wednesday, May 21, 2014 3:50 PM

INDEX
10-2
10
Sitzbank ................................................ 3-21
Spanngurt-Halterungen ........................ 3-25
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-19
Standlichtlampe, auswechseln ............. 6-36
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-18
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-22
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-15
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-15
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen................................. 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-26
