DESCRIÇÃO
2-1
2
PAU10411
Vista esquerda
1
2
3
4,5,6
7
8
9
11
10
1. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (pági-na 3-22)
2. Parafuso ajustador da força amortecedora de recuo do amortecedor (página 3-23)
3. Assento (página 3-20)
4. Caixa de fusíveis 2 (página 6-31)
5. Fusível principal (página 6-31)
6. Fusível do sistema de injecção (página 6-31)
7. Compartimento de armazenagem (página 3-21) 8. Anel ajustador de pré-carga da mola do amortecedor (página 3-23)
9. Pedal de mudança de velocidades (página 3-15)
10.Cavilha de drenagem do óleo do motor (página 6-9)
11.Cavilha de drenagem de refrigerante (página 6-12)
U1RCPTP0.book Page 1 Friday, July 17, 2015 5:22 PM

DESCRIÇÃO
2-2
2
PAU10421
Vista direita
2
1
3
4
6
7
8
9
10
5
1. Tampa do depósito de combustível (página 3-17)
2. Parafuso ajustador da força amortecedora de recuo da forquilha dian-
teira (página 3-22)
3. Farol dianteiro (página 6-34)
4. Caixa de fusíveis 1 (página 6-31)
5. Reservatório de refrigerante (página 6-11)
6. Janela de verificação do nível de óleo do motor (página 6-9)
7. Tampa de enchimento de óleo do motor (página 6-9)
8. Pedal do travão (página 3-16) 9. Interruptor da luz do travão traseiro (página 6-19)
10.Reservatório de líquido do travão traseiro (página 6-21)U1RCP1P0.book Page 2 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-receptor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Elec-
trónico) 
um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a
ímans (incluin do, entre outros, pro-
d utos tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
 Não coloque objectos pesa dos so-
bre as chaves.
 Não rectifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s

tad as da chave de reconfigura-
ção do có digo d o veículo.
 Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)U1RCP1P0.book Page 1 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU12944
Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU51802
ABS (para mo delos com ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.

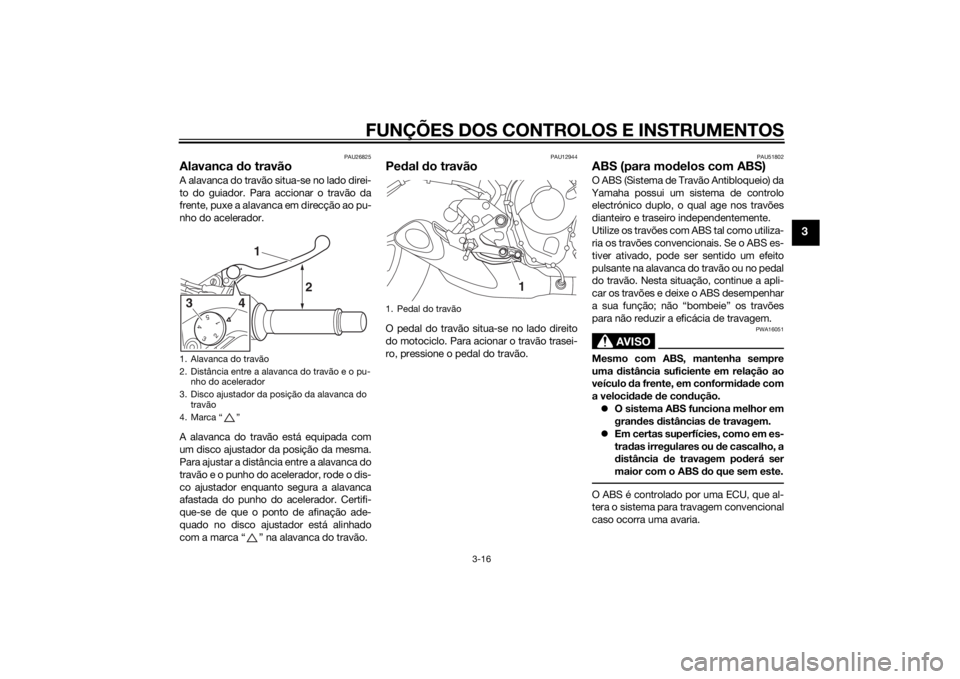

1. Alavanca do travão
2. Distância entre a alavanca do travão e o pu-
nho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
543
21
1
2
43
1. Pedal do travão
1
U1RCP1P0.book Page 16 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU62450
Ajuste da forquilha d ianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário po derá ocorrer
uma fraca capaci dad e de manobra e
per da de estabili dad e.Cada perna da forquilha dianteira está
equipada com uma cavilha ajustadora da
pré-carga da mola. A perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direcção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direcção (b). O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
Força amortece
dora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita.
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).

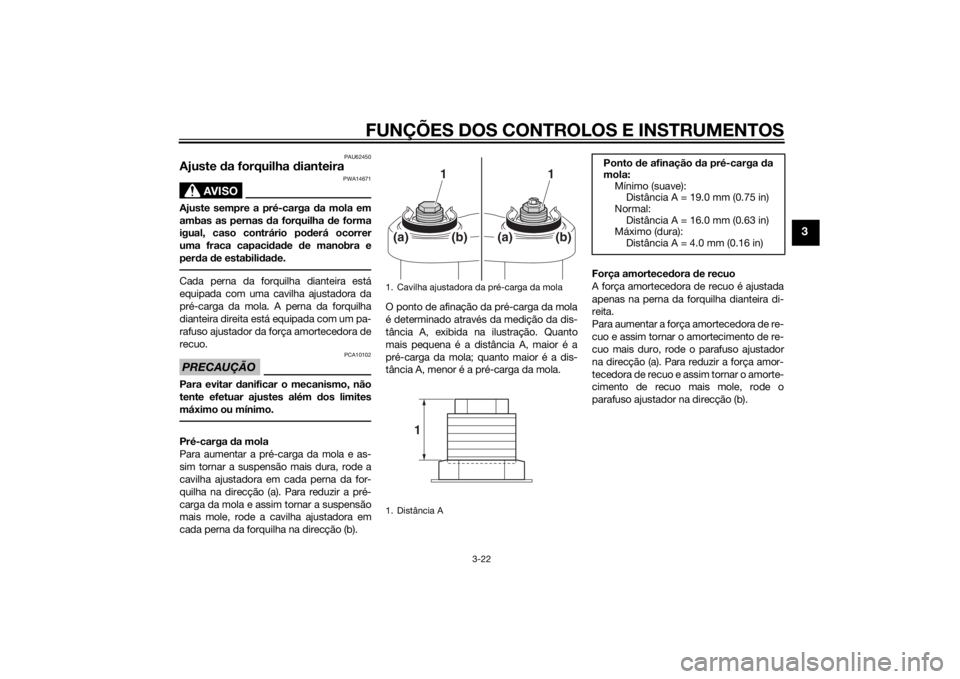

1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
Ponto d e afinação da pré-carga da
mola:
Mínimo (suave): Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 16.0 mm (0.63 in)
Máximo (dura): Distância A = 4.0 mm (0.16 in)
U1RCP1P0.book Page 22 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortece-
dora possa não corresponder exactamente
às especificações anteriores devido a pe-
quenas diferenças no processo de fabrico,
o número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter umajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU57940
Ajuste
do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
anel ajustador na direcção (a). Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o anel ajustador na
direcção (b).

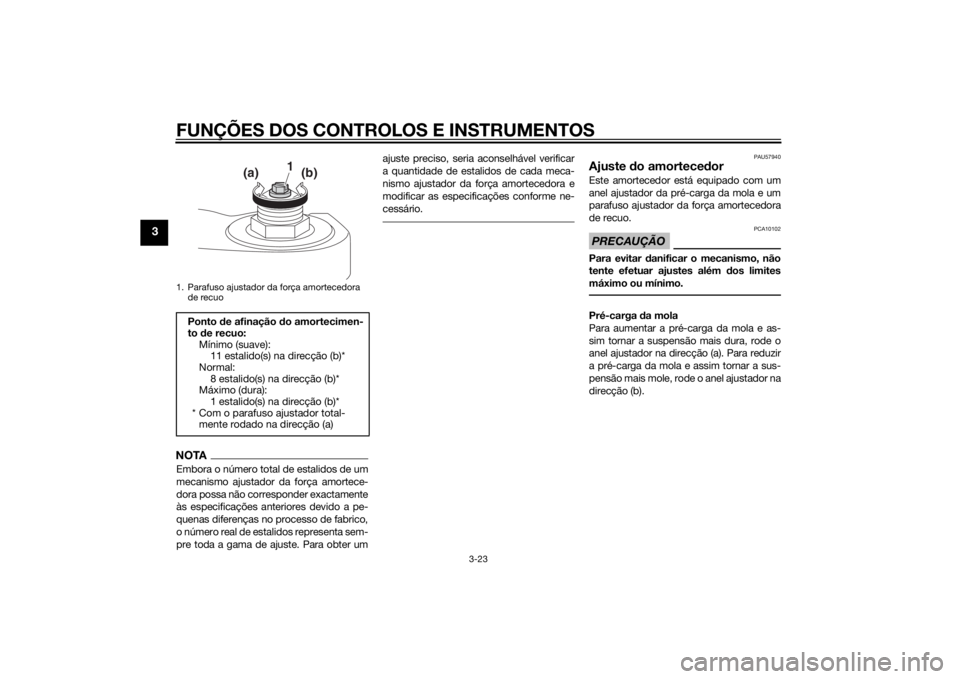

1. Parafuso ajustador da força amortecedora de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direcção (b)*
Normal: 8 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador total- mente rodado na direcção (a)
1
(a)
(b)
U1RCP1P0.book Page 23 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
 Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste. Força amortece
dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de voltas
do mecanismo ajustador da força de amor-
tecimento. Este intervalo de ajuste pode
não corresponder exactamente às especi-
ficações indicadas devido a pequenas dife-
renças no processo de fabrico.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.
 Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola:
Mínimo (suave):1
Normal:
4
Máximo (dura): 7
7654321
1(b) (a)
4
2
3
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
3 volta(s) na direcção (b)*
Normal: 1 1/2 volta(s) na direcção (b)*
Máximo (dura): Parafuso ajustador totalmente
rodado na direcção (a)
* Com o parafuso ajustador total- mente rodado na direcção (a)
1 (a)(b)
U1RCP1P0.book Page 24 Friday, May 23, 2014 10:37 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não d eslize o motoci-
clo durante longos períod os de
tempo com o motor desligad o e
não o reboque durante gran des dis-
tâncias. A transmissão é d evida-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequa da po derá danificar
a transmissão.
 Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque d e uma mudança
d e veloci dad e forçad a.
PAU16682
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem. 4. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
NOTAPara mudança de velocidades em condi-
ções normais de operação, use os pontos
de mudança de velocidade recomenda-
dos.
PAU58270
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge 25 km/h
(16 mi/h), quando o motor está pres-
tes a parar ou se funcionar irregular- mente, aperte a alavanca da
embraiagem, use os travões para
abrandar o motociclo e continue a
mudar para uma velocidade inferior
conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem incorrecta po de causar
per da de controlo ou d e tracção.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
 Assegure-se de que o motociclo e o
motor abran daram suficientemente
antes de engrenar uma veloci dad e
inferior. A engrenagem de uma ve-
locid ad e inferior quand o a veloci-
d ad e do veículo ou do motor for
excessiva po de causar a per da de
tracção da ro da traseira ou uma ro-
tação excessiva do motor. Isto
pod e causar per da de controlo, um
aci dente e ferimentos. Também
pod e causar danos no motor ou no
sistema de transmissão.
U1RCP1P0.book Page 3 Friday, May 23, 2014 10:37 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Pressão de ar d os pneus (me did a
com os pneus frios): Frente:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm2, 42 psi)
Con dução a alta veloci dad e:
Frente: 250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U1RCP1P0.book Page 16 Friday, May 23, 2014 10:37 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo d e este tombar.
[PWA10752]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23284
Verificação da direcçãoOs rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue
e nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque um cavalete por baixo do motor para elevar a roda da frente do
chão. (Consulte a página 6-39 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direcção.
U1RCP1P0.book Page 28 Friday, May 23, 2014 10:37 AM
