Entretien périodique et réglage
6-37
1
2
3
4
567
8
9
10
11
12
2. Retirer la douille et l’ampoule de la veilleuse en tournant la douille dans le
sens inverse des aiguilles d’une
montre.
3. Extraire l’ampoule grillée en tirant sur celle-ci. 4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre les caches latéraux d’op-
tique de phare en place et les fixer à
l’aide des vis.
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
1. Vis
2. Cache latéral de l’optique de phare
1. Douille d’ampoule de veilleuse1
1
2
2
1
1. Ampoule de veilleuse1
B87-28199-F0_1.book 37 ページ ２０１５年１２月１６日　水曜日　午後５時０分

Entretien périodique et réglage
6-38
1
2
3
4
56
7
8
9
10
11
12
FAU24205
Remplacement d’une ampoule

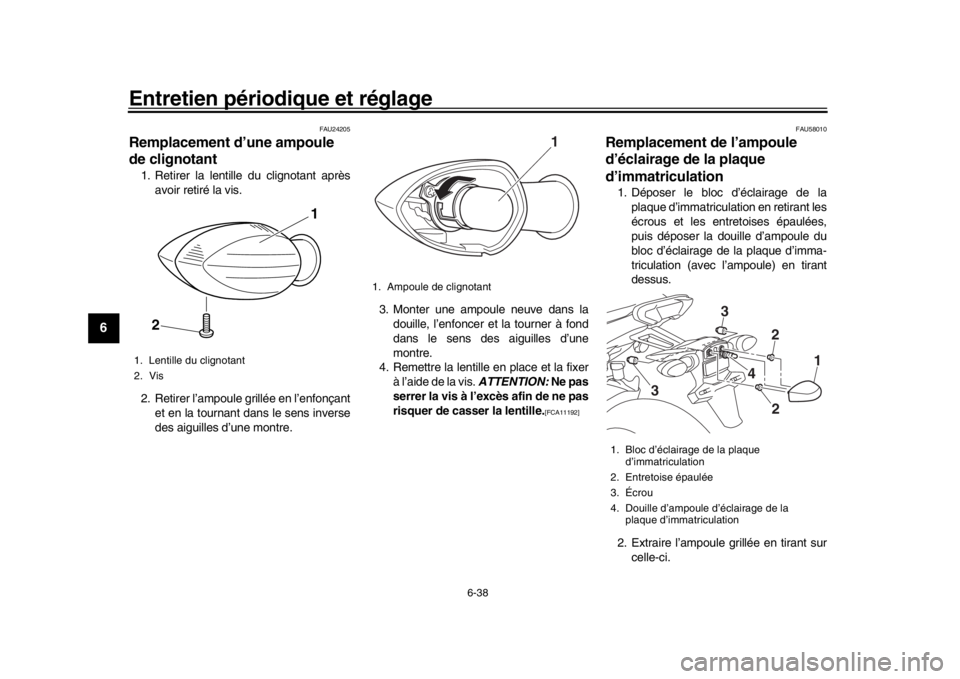

de clignotant1. Retirer la lentille du clignotant après avoir retiré la vis.
