YAMAHA MT-09 2018 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2018, Model line: MT-09, Model: YAMAHA MT-09 2018Pages: 102, tamaño PDF: 6.96 MB
Page 11 of 102

1-4
Información relativa a la seguridad
12
3
4
5
6
7
8
9
10
11
12
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesori os y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta- ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño. Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 7-17 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir la s instrucciones si-
BS2-9-S1.book 4 ページ 2018年6月7日 木曜日 午後2時0分
Page 12 of 102

1-5
Información relativa a la seguridad
1
2
3
4
5
6
7
8
9
10
11
12
guientes antes de transportar la motocicleta
en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
Ponga una marcha (modelos con
transmisión manual).
Asegure la motocicleta con sujeciones
o correas adecuadas fijadas a piezas
sólidas de la motocicleta, como el bas-
tidor o la brida triple de la horquilla su-
perior delantera (y no, por ejemplo, los
manillares montados en goma, los in-
termitentes o cualquier pieza que pu-
diera romperse). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicleta
no rebote excesivamente durante el
transporte.
BS2-9-S1.book 5 ページ 2018年6月7日 木曜日 午後2時0分
Page 13 of 102

2-1
123
4
5
6
7
8
9
10
11
12
Descripción
SAU10411

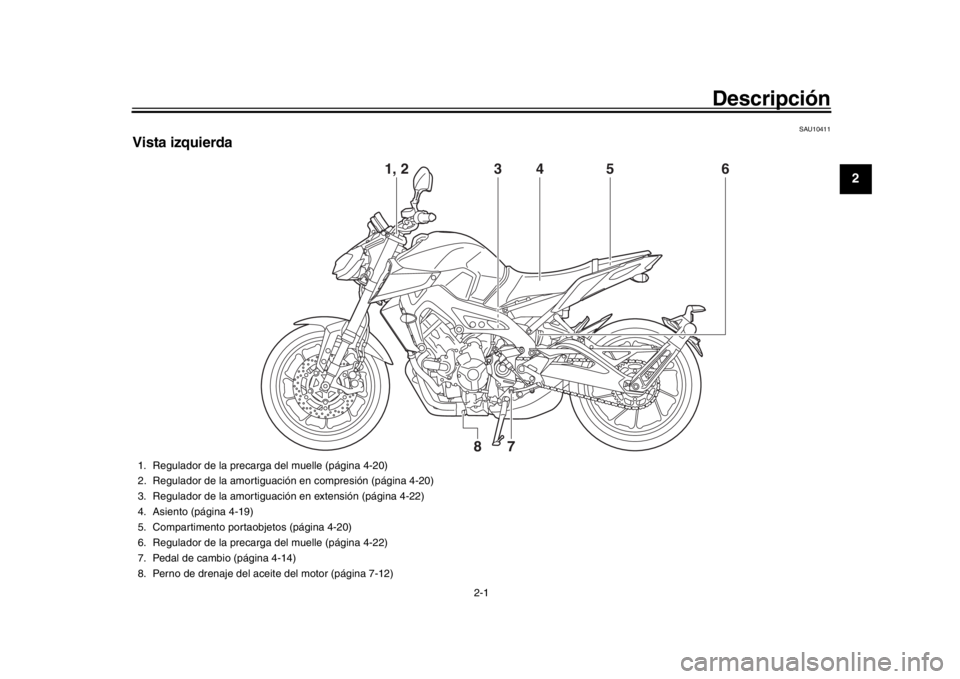

Vista izquierda
3
4
5
6
7
8
1, 2
1. Regulador de la precar
ga del muelle (página 4-20)
2. Regulador de la amortiguación en compresión (página 4-20)
3. Regulador de la amortiguaci ón en extensión (página 4-22)
4. Asiento (página 4-19)
5. Compartimento portaobjetos (página 4-20)
6. Regulador de la precar ga del muelle (página 4-22)
7. Pedal de cambio (página 4-14)
8. Perno de drenaje del aceite del motor (página 7-12)
BS2-9-S1.book 1 ページ 2018年6月7日 木曜日 午後2時0分
Page 14 of 102

Descripción
2-2
12
3
4
5
6
7
8
9
10
11
12
SAU10421

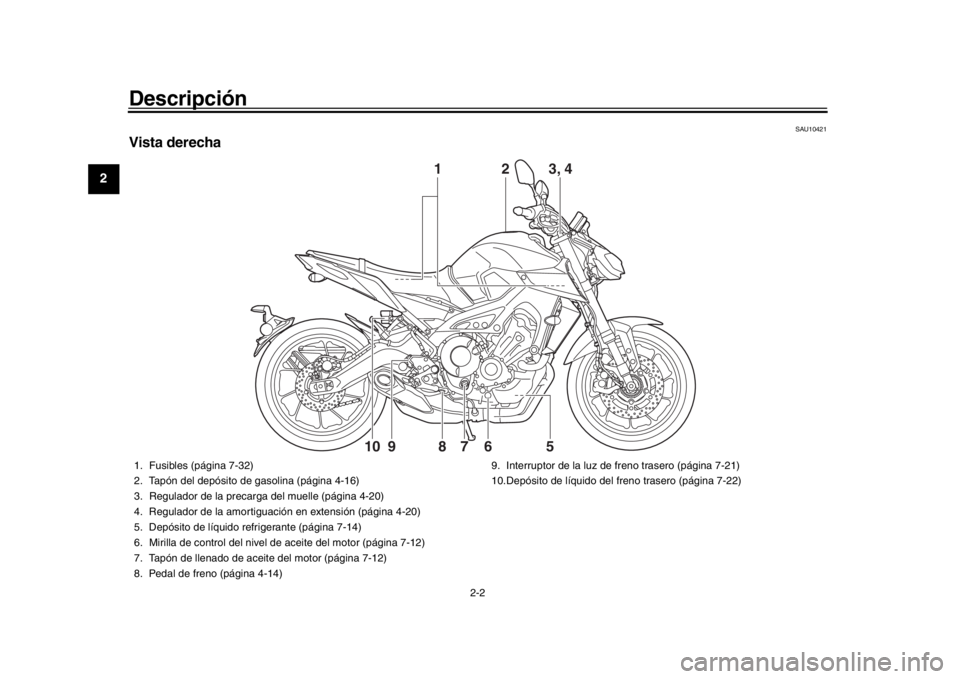

Vista derecha
2
1
6
7
8
9
10
5 3, 4
1. Fusibles (página 7-32)
2. Tapón del depósito de gasolina (página 4-16)
3. Regulador de la precar
ga del muelle (página 4-20)
4. Regulador de la amortiguac ión en extensión (página 4-20)
5. Depósito de líquido refrigerante (página 7-14)
6. Mirilla de control del nivel de aceite del motor (página 7-12)
7. Tapón de llenado de aceite del motor (página 7-12)
8. Pedal de freno (página 4-14) 9. Interruptor de la luz de freno trasero (página 7-21)
10.Depósito de líquido del freno trasero (página 7-22)
BS2-9-S1.book 2 ページ 2018年6月7日 木曜日 午後2時0分
Page 15 of 102

Descripción
2-3
123
4
5
6
7
8
9
10
11
12
SAU10431

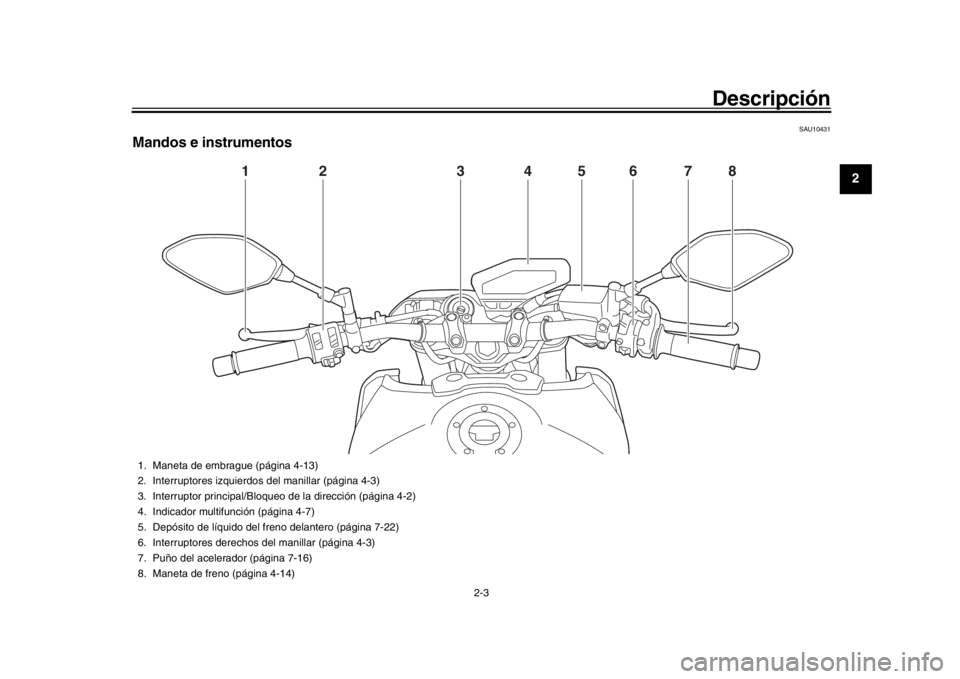

Mandos e instrumentos
1
2
3
4
5
6
7
8
1. Maneta de embrague (página 4-13)
2. Interruptores izquierdos del manillar (página 4-3)
3. Interruptor principal/Bloqueo de la dirección (página 4-2)
4. Indicador multifunción (página 4-7)
5. Depósito de líquido del freno delantero (página 7-22)
6. Interruptores derechos del manillar (página 4-3)
7. Puño del acelerador (página 7-16)
8. Maneta de freno (página 4-14)
BS2-9-S1.book 3 ページ 2018年6月7日 木曜日 午後2時0分
Page 16 of 102

3-1
1
23
4
5
6
7
8
9
10
11
12
Características especiales
SAU76422

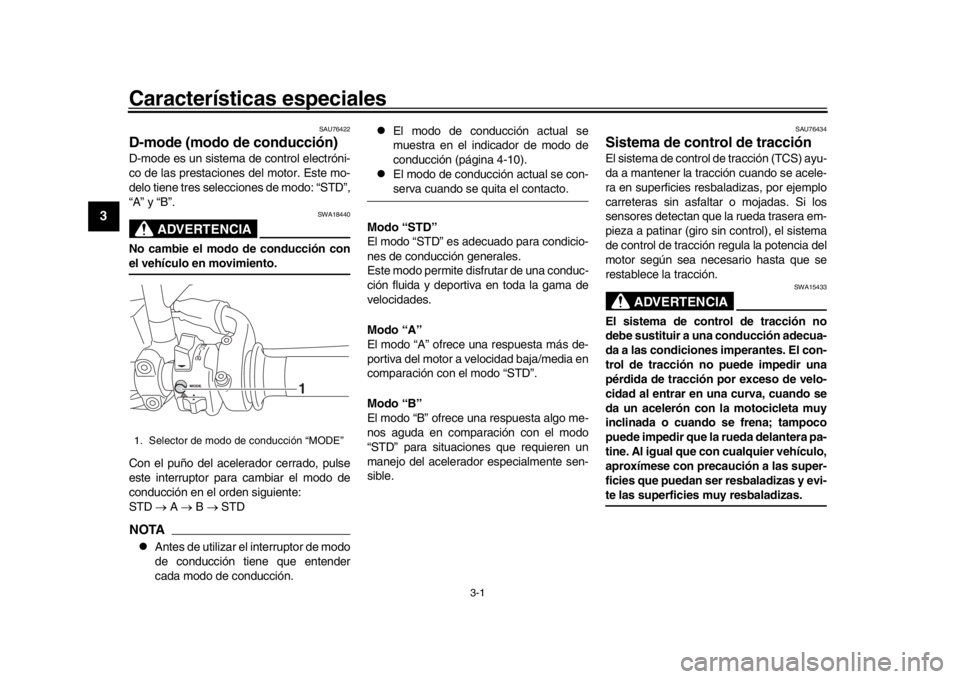

D-mode (modo de conducción)D-mode es un sistema de control electróni-
co de las prestaciones del motor. Este mo-
delo tiene tres selecciones de modo: “STD”,
“A” y “B”.
ADVERTENCIA
SWA18440
No cambie el modo de conducción conel vehículo en movimiento.
Con el puño del acelerador cerrado, pulse
este interruptor para cambiar el modo de
conducción en el orden siguiente:
STD A B STDNOTA
Antes de utilizar el interruptor de modo
de conducción tiene que entender
cada modo de conducción.
El modo de conducción actual se
muestra en el indicador de modo de
conducción (página 4-10).
El modo de conducción actual se con-serva cuando se quita el contacto.
Modo “STD”
El modo “STD” es adecuado para condicio-
nes de conducción generales.
Este modo permite disfrutar de una conduc-
ción fluida y deportiva en toda la gama de
velocidades.
Modo “A”
El modo “A” ofrece una respuesta más de-
portiva del motor a velocidad baja/media en
comparación con el modo “STD”.
Modo “B”
El modo “B” ofrece una respuesta algo me-
nos aguda en comparación con el modo
“STD” para situaciones que requieren un
manejo del acelerador especialmente sen-
sible.
SAU76434
Sistema de control de tracciónEl sistema de control de tracción (TCS) ayu-
da a mantener la tracción cuando se acele-
ra en superficies resbaladizas, por ejemplo
carreteras sin asfaltar o mojadas. Si los
sensores detectan que la rueda trasera em-
pieza a patinar (giro sin control), el sistema
de control de tracción regula la potencia del
motor según sea necesario hasta que se
restablece la tracción.
ADVERTENCIA
SWA15433
El sistema de control de tracción no
debe sustituir a una conducción adecua-
da a las condiciones imperantes. El con-
trol de tracción no puede impedir una
pérdida de tracción por exceso de velo-
cidad al entrar en una curva, cuando se
da un acelerón con la motocicleta muy
inclinada o cuando se frena; tampoco
puede impedir que la rueda delantera pa-
tine. Al igual que con cualquier vehículo,
aproxímese con precaución a las super-
ficies que puedan ser resbaladizas y evi-te las superficies muy resbaladizas.
1. Selector de modo de conducción “MODE”
1
BS2-9-S1.book 1 ページ 2018年6月7日 木曜日 午後2時0分
Page 17 of 102

Características especiales
3-2
1
234
5
6
7
8
9
10
11
12

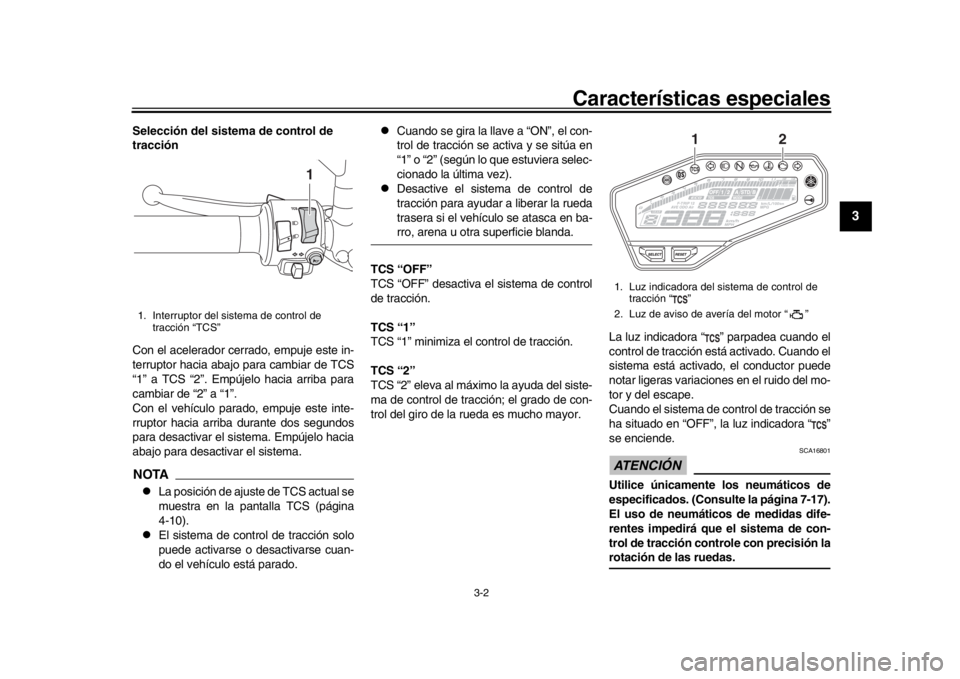

Selección del sistem a de control de
tracción
Con el acelerador cerrado, empuje este in-
terruptor hacia abajo para cambiar de TCS
“1” a TCS “2”. Empújelo hacia arriba para
cambiar de “2” a “1”.
Con el vehículo parado, empuje este inte-
rruptor hacia arriba durante dos segundos
para desactivar el sistema. Empújelo hacia
abajo para desactivar el sistema.NOTA
La posición de ajuste de TCS actual se
muestra en la pantalla TCS (página
4-10).
El sistema de control de tracción solo
puede activarse o desactivarse cuan-
do el vehículo está parado.
Cuando se gira la llave a “ON”, el con-
trol de tracción se activa y se sitúa en
“1” o “2” (según lo que estuviera selec-
cionado la última vez).
Desactive el sistema de control de
tracción para ayudar a liberar la rueda
trasera si el vehículo se atasca en ba-rro, arena u otra superficie blanda.
TCS “OFF”
TCS “OFF” desactiva el sistema de control
de tracción.
TCS “1”
TCS “1” minimiza el control de tracción.
TCS “2”
TCS “2” eleva al máximo la ayuda del siste-
ma de control de tracción; el grado de con-
trol del giro de la rueda es mucho mayor. La luz indicadora “ ” parpadea cuando el
control de tracción está activado. Cuando el
sistema está activado, el conductor puede
notar ligeras variaciones en el ruido del mo-
tor y del escape.
Cuando el sistema de control de tracción se
ha situado en “OFF”, la luz indicadora “ ”
se enciende.
ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificados. (Consulte la página 7-17).
El uso de neumáticos de medidas dife-
rentes impedirá que el sistema de con-
trol de tracción controle con precisión larotación de las ruedas.
1. Interruptor del sistema de control de
tracción “TCS”
1
1. Luz indicadora del sistema de control de tracción “ ”
2. Luz de aviso de avería del motor “ ”
12
BS2-9-S1.book 2 ページ 2018年6月7日 木曜日 午後2時0分
Page 18 of 102

Características especiales
3-3
1
23
4
5
6
7
8
9
10
11
12
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desac-
tivará automáticamente cuando:
la rueda delantera o la rueda trasera
se levante del suelo durante la mar-
cha.
se detecta un giro excesivo de la rue-
da trasera durante la marcha.
alguna de las ruedas se gira con la lla-
ve en posición “ON” (por ejemplo, al
realizar operaciones de mantenimien-
to).
Si el sistema de control de tracción está
desactivado, se encienden tanto la luz indi-
cadora “ ” como la luz de aviso “ ”.
En este caso, pruebe a reiniciar el sistema
de la forma siguiente: 1. Detenga el vehículo y gire la llave a la posición “OFF”.
2. Espere unos segundos y vuelva a gi- rar la llave a la posición “ON”.
3. La luz indicadora “ ” debería apagar-
se y el sistema quedar activado.
NOTASi la luz indicadora “ ” permanece encen-
dida después de reiniciar el sistema, puede
seguir utilizando el vehículo; no obstante,
hágalo revisar en un concesionarioYamaha lo antes posible. 4. Haga revisar el vehículo para apagar
la luz de aviso “ ” en un concesiona-
rio Yamaha.
SAU76401
Sistema de cambio rápidoEl sistema de cambio rápido (QS) permite
cambiar a marchas superiores electrónica-
mente a todo gas y sin embrague. Cuando
el contacto del cambio detecta movimiento
en el pedal (página 4-14), la potencia del
motor y el par de la transmisión se ajustan
momentáneamente para que se pueda pro-
ducir el cambio a una marcha superior.NOTA
El sistema de cambio rápido actúa
cuando el vehículo se desplaza como
mínimo a 20 km/h (12 mi/h), a 2300
r/min o más y solamente cuando se
acelera.
No actúa cuando se aprieta la manetade embrague.
BS2-9-S1.book 3 ページ 2018年6月7日 木曜日 午後2時0分
Page 19 of 102

4-1
1
2
345
6
7
8
9
10
11
12
Funciones de los instrumentos y mandos
SAU10978
Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistem a consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos
un transpondedor (que está instalado
en la llave de registro de código)
una unidad inmovilizadora
una ECU (unidad de control electróni-
co)
una luz indicadora del sistema inmovi-
lizador (Vease la página 4-7.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu- gar seguro.
No sumerja ninguna de las llaves en
agua.
No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
No coloque objetos pesados enci-
ma de las llaves.
No rectifique ni altere la forma de
las llaves.
No separe la parte de plástico de las
llaves.
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.

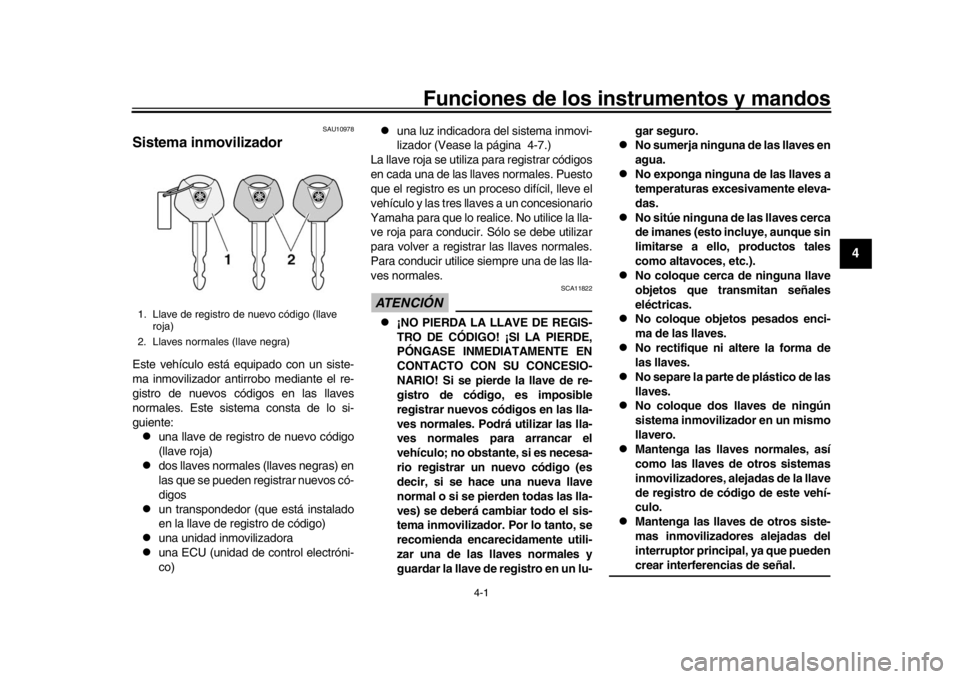

1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)
BS2-9-S1.book 1 ページ 2018年6月7日 木曜日 午後2時0分
Page 20 of 102

Funciones de los instrumentos y mandos
4-2
1
2
34
5
6
7
8
9
10
11
12
SAU10474

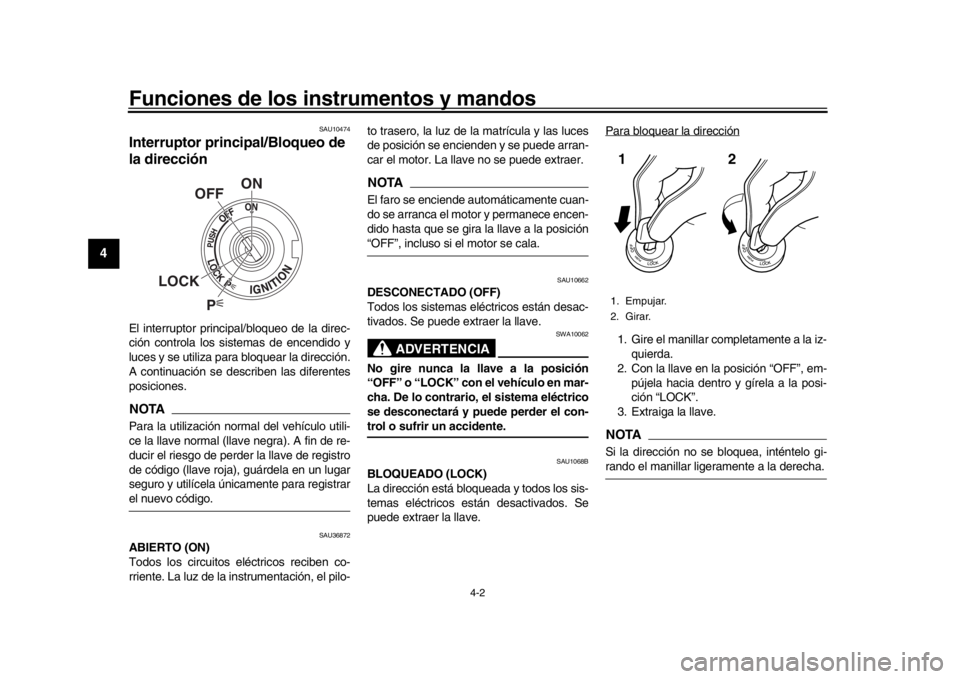

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrarel nuevo código.
SAU36872
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente. La luz de la instrumentación, el pilo- to trasero, la luz de la matrícula y las luces
de posición se encienden y se puede arran-
car el motor. La llave no se puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas el
éctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU1068B
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
BS2-9-S1.book 2 ページ 2018年6月7日 木曜日 午後2時0分
