YAMAHA MT-09 2019 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-33
1
2
3
4
5
678
9
10
11
12
MAU24205

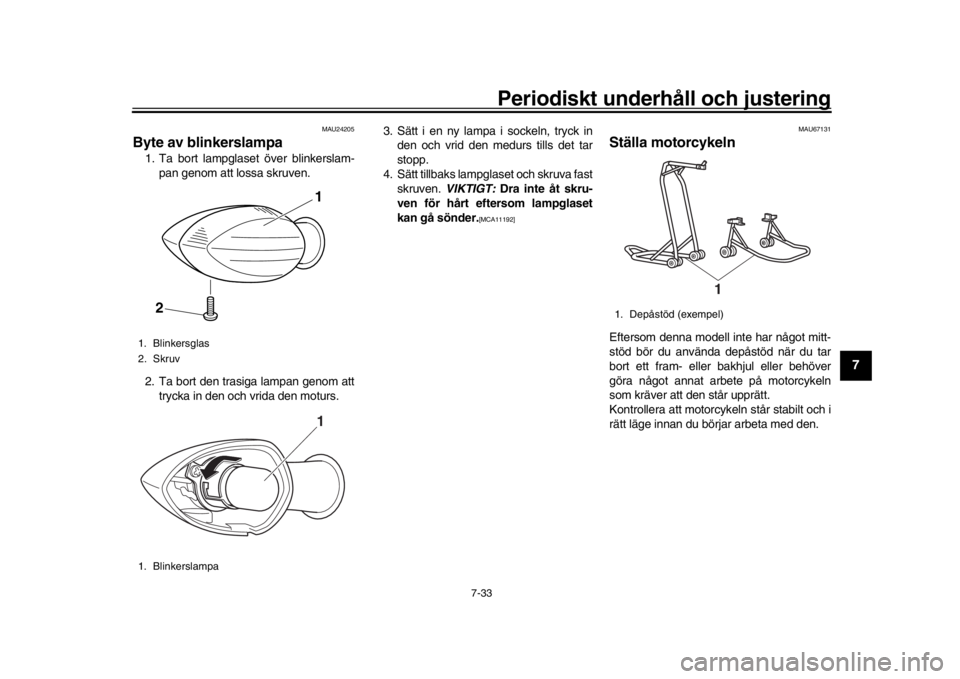

Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam- pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs. 3. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt skru-
ven för hårt eftersom lampglaset
kan gå sönder.
[MCA11192] MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och i
rätt läge innan du börjar arbeta med den.
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
1. Depåstöd (exempel)
1
BS2-9-M2.book 33 ページ ２０１８年９月４日　火曜日　午後２時２６分

Periodiskt underhåll och justering
7-34
1
2
3
4
5
67
8
9
10
11
12
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vita-
la system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga verk-
tyg, erfarenhet och k unskap att reparera din
motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendomsska-
dor.
BS2-9-M2.book 34 ページ ２０１８年９月４日　火曜日　午後２時２６分

Periodiskt underhåll och justering
7-35
1
2
3
4
5
678
9
10
11
12
MAU42365
FelsökningsschemaStartproblem eller dålig motorprestanda
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.
Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Kör startmotorn.4. Kompression
Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera tändningen.
Batteriet är ok.Kontrollera batterianslutningarna och
be en Yamaha-återförsäljare ladda
batteriet vid behov.
To r rVå t
Kör startmotorn.
BS2-9-M2.book 35 ページ ２０１８年９月４日　火曜日　午後２時２６分

Periodiskt underhåll och justering
7-36
1
2
3
4
5
67
8
9
10
11
12
Motorn överhettas
VARNING
MWA10401

Lyft aldrig kylvätskelocket när motor och kylare är varma. Skå llhet trycksatt vätska och ånga kan spruta ut och medföra risk
för allvarliga skador. Vänta tills motorn har kallnat.

När du har tagit bort fästbulten för kylvätskelocket bör du placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och
sedan långsamt vrida locket moturs för att släppa ut eventu ellt övertryck. När det pysande ljudet har slutat kan du tryckaner locket och vrida det moturs och sedan lyfta av locket.
TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vatt enledningsvatten under förutsättning att du byter ut det mot rekommende-rad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
BS2-9-M2.book 36 ページ ２０１８年９月４日　火曜日　午後２時２６分

8-1
1
2
3
4
5
6
789
10
11
12
Skötsel och förvar ing av motorcykeln
MAU37834
Försiktighet med matta färgerVIKTIGT
MCA15193
Vissa modeller har delar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produkter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör heller inte vaxa någ-ra matta ytor.
MAU83443
SkötselOfta förekommande, noggrann rengöring
av fordonet förhöjer inte enbart dess utse-
ende, det förbättrar även dess allmänna
prestanda och förlänger driftlivet på många
komponenter. Tvättning, rengöring och po-
lering gör också att du kan kontrollera fordo-
nets skick oftare. Kom ihåg att tvätta
fordonet efter körning i regn eller nära ha-
vet, eftersom salt är frätande på metaller.TIPS
Vägarna behandlas med salt som tö-
medel på platser där det kommer
mycket snö. Kom ihåg att tvätta under-
redet och chassidelarna efter körning i
sådana områden eftersom saltet kan
finnas kvar på vägarna långt in på vå-
ren.

Originalprodukter från Yamaha för
skötsel och underhåll säljs under mär-
ket YAMALUBE på många marknader
världen runt.

Kontakta en Yamaha-återförsäljare förfler rengöringstips!
VIKTIGT
MCA26280
Felaktig rengöring kan orsaka kosmetis-
ka och mekaniska skador. Använd inte:
högtryckstvättar eller ångtvättar. För högt vattentryck kan göra att
vatten tränger in och orsakar för-
sämringar på hjullager, bromsar,
växellådans tätningar och elektris-
ka enheter. Undvik tvättar med ren-
göringsmedel under högt tryck, till
exempel biltvättar med självbetjä-
ning.

starka kemikalier, inklusive mycket
sura fälgrengöringsmedel, speciellt
på eker- eller magnesiumhjul.

starka kemikalier, slipande rengö-
ringsmedel och vax på delar med
matt ytbehandling. Borstar kan repa
och skada matta ytbehandlingar,
använd bara en mjuk svamp eller
handduk.

handdukar, svampar eller borstar
som förorenats av slipande rengö-
ringsmedel eller starka kemikalier
som lösningsmedel, bensin, rost-
borttagningsmedel, bromsvätskaeller frostskyddsmedel osv.
Före tvätten 1. Parkera fordonet i skuggan och låt det svalna. Det förhindrar vattenfläckar.
2. Kontrollera att alla lock, kåpor, elektris-
ka kopplingar och anslutningar är or-
dentligt monterade.
3. Täck ljuddämparens ände med en
BS2-9-M2.book 1 ページ ２０１８年９月４日　火曜日　午後２時２６分

Skötsel och förvaring av motorcykeln
8-2
1
2
3
4
5
6
78
9
10
11
12
plastpåse och ett starkt gummiband.
4. Fukta envisa fläckar som insekter och
fågelspillning med en våt duk i några
minuter.
5. Avlägsna vägsmuts och oljefläckar
med ett avfettningsmedel av hög kvali-
tet och en plastborste eller svamp.
VIKTIGT: Använd inte avfettnings-
medel på områden som måste
smörjas, till exempel tätningar,
packningar och hjulaxlar. Följ pro-
duktanvisningarna.
[MCA26290]
Tvätt 1. Skölj av eventuellt avfettningsmedel
och skölj fordonet med en trädgårds-
slang. Använd endast tillräckligt med
tryck för att göra jobbet. Undvik att
spruta vatten direkt in i ljuddämparen,
på instrumentpanelen, i luftintag och
andra inre utrymmen som förvarings-
facken under sadeln.
2. Tvätta fordonet med ett rengöringsme- del för fordon av hög kvalitet blandat
med kallt vatten och en mjuk, ren duk
eller svamp. Använd en gammal tand-
borste eller plastborste för att komma
åt svåråtkomliga ställen. VIKTIGT:
Använd kallt vatten om fordonet har
varit utsatt för salt. Varmt vatten gör
saltet mer frätande.
[MCA26301]
3. För modeller med vindruta: Rengör vindrutan med en mjuk duk eller
svamp som fuktats med vatten och ett
pH-neutralt rengöringsmedel. Använd
ett rengöringsmedel eller polermedel
för vindrutor på motorcyklar av hög
kvalitet om det behövs. VIKTIGT: An-
vänd aldrig starka kemikalier till att
rengöra vindrutan. Vissa rengö-
ringsmedel för plast kan dessutom
repa vindrutan, så se till att testa
alla rengöringsprodukter innan du
använder dem.
[MCA26310]
4. Skölj noga med rent vatten. Se till att
avlägsna alla rester av rengörings-
medlet eftersom de kan skada plast-
delar.
Efter tvätten 1. Torka fordonet med sämskskinn eller en absorberande duk, helst en mikrofi-
berduk.
2. För modeller med drivkedja: Torka och smörj sedan drivkedjan för att förhin-
dra rost.
3. Använd krompolish för att putsa krom,
aluminium och rostfria delar. Den ter-
miska missfärgningen på rostfria av-
gassystem kan ofta avlägsnas genom
polering.
4. Spruta på ett rostskyddsmedel på alla metalldelar inklusive krom- och nickel-
pläterade ytor.
VARNING! Använd
inte silikon- eller oljespray på sad-
lar, handtag, fotpinnar i gummi eller
däckmönster. Det gör delarna hala,
vilket kan leda till att du förlorar
kontrollen. Rengör ytorna på dessa
delar noggrant innan du använder
fordonet.
[MWA20650]
5. Behandla gummi, vinyl och omålade plastdelar med en lämplig produkt.
6. Bättringsmåla små lackskador som or- sakats av stenskott etc.
7. Vaxa alla lackade ytor med ett icke-sli-
pande vax eller använd en spray för
motorcykeldetaljer.
8. När du är klar ska du starta motorn och
låta den gå på tomgång i flera minuter
för att avlägsna eventuell kvarvarande
fukt.
9. Om strålkastarens lins är immig ska du starta motorn och slå på strålkastaren
för att avlägsna fukten.
10. Låt fordonet torka helt innan du ställer undan det eller täcker över det.VIKTIGT
MCA26320

Använd inte vax på gummidelar el-
ler olackade plastdelar.

Använd inte slipande polermedel
eftersom lacken kommer att slipas
BS2-9-M2.book 2 ページ ２０１８年９月４日　火曜日　午後２時２６分

Skötsel och förvaring av motorcykeln8-3
1
2
3
4
5
6
789
10
11
12
bort.

Använd sprayer och vax sparsamt.Torka bort överflödigt vax efteråt.VARNING
MWA20660
Föroreningar på bromsar eller däck kan
göra att du förlorar kontrollen över for-
donet.
Försäkra dig om att det inte finns
smörjmedel eller vax på bromsar el-
ler däck.

Tvätta vid behov däcken med varmt
vatten och ett milt rengöringsme-
del.

Tvätta vid behov bromsskivor och
bromsbelägg med bromsrengö-
ringsmedel eller aceton.

Innan du kör med högre hastigheter
bör du testa fordonets bromsar ochväghållning.
MAU83472
FörvaringFörvara alltid fordonet på en sval, torr plats.
Om det behövs kan du skydda det mot
damm med ett poröst skydd. Kontrollera att
motorn och avgassystemet har svalnat inn-
an du täcker över fordonet. Om det ofta
händer att fordonet inte används på flera
veckor rekommenderar vi att du använder
ett bränslestabiliseringsmedel av hög kvali-
tet efter varje tankning.VIKTIGT
MCA21170

Om fordonet förvaras i ett dåligt
ventilerat rum eller om det täcks
med ett överdrag medan det fortfa-
rande är fuktig, kan vatten och fukt
tränga in och ge upphov till rost.

För att förhindra korrosion bör de
inte förvaras i fuktiga källare, stall
(luften innehåller ammoniak) och
områden där starka kemikalier för-varas.
Långtidsförvaring
Innan fordonet förvaras en längre tid (60 da-
gar eller mer): 1. Utför eventuella reparationer som be- hövs och eventuellt återstående un-
derhåll.
2. Följ anvisningarna i avsnittet Skötsel i detta kapitel.
3. Fyll på bränsletanken och tillsätt
bränslestabiliseringsmedel enligt in-
struktionerna för produkten. Kör mo-
torn i 5 minuter för att fördela det
behandlade bränslet i bränslesyste-
met.
4. För fordon som är utrustade med
bränslekran: Vrid bränslekranen till av-
stängt läge.
5. För fordon med förg asare: För att för-
hindra att bränsleavlagringar byggs
upp ska du tappa ut bränslet ur förga-
sarens flottörkammare i en ren behål-
lare. Dra åt dräneringsbulten och häll
tillbaka bränslet i bränsletanken.
6. Skydda de interna motorkomponen-
terna från korrosio n med en konserve-
ringsolja för motorer av hög kvalitet
genom att följa instruktionerna för pro-
dukten. Utför följande steg på varje cy-
linder om en konserveringsolja för
motorer inte är tillgänglig:
a. Ta bort tändstiftshatten och skruva loss tändstiftet.
b. Häll i en tesked motorolja i tänd- stiftshålet.
c. Sätt på tändstiftshatten på tändstif-
tet och placera tändstiftet på topp-
locket så att det är jordat. (Detta
begränsar gnistorna under nästa
BS2-9-M2.book 3 ページ ２０１８年９月４日　火曜日　午後２時２６分

Skötsel och förvaring av motorcykeln
8-4
1
2
3
4
5
6
78
9
10
11
12
steg.)
d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.) VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
e. Ta bort tändstiftshatten från tänd- stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet.
7. Smörj alla styrkablar, leder, spakar
och pedaler samt sidoställ och mittställ
(om tillämpligt).
8. Kontrollera och korrigera lufttrycket i
däcken och lyft sedan upp fordonet så
att hjulen är fria från underlaget. Som
alternativ kan du vrida på hjulen en
aning varje månad så att inte däcken
försämras på något ställe.
9. Täck över avgasrören med en plastpå-
se så att det inte tränger in någon fukt.
10. Ta bort batteriet och ladda det helt el-
ler anslut en underhållsladdare som
håller batteriet på optimal laddning.
VIKTIGT: Kontrollera att batteriet
och laddaren är kompatibla. Ladda
inte ett VRLA-batteri med en vanlig
laddare.
[MCA26330]
TIPS
Om batteriet tas bort ska det laddas en
gång i månaden och förvaras på en
plats med en temperatur mellan 0-30
 C (32-90  F).

Se sidan 7-28 för mer information omladdning och förvaring av batteriet.
BS2-9-M2.book 4 ページ ２０１８年９月４日　火曜日　午後２時２６分

9-1
1
2
3
4
5
6
7
8910
11
12
Specifikationer
MAU84802
Mått:Totallängd:2075 mm (81.7 in)
Totalbredd: 815 mm (32.1 in)
Totalhöjd: 1120 mm (44.1 in)
Sitthöjd:
820 mm (32.3 in)
Hjulbas: 1440 mm (56.7 in)
Markfrigång: 135 mm (5.31 in)
Vändradie:
3.0 m (9.84 ft)Vikt:Tjänstevikt:193 kg (425 lb)Motor:Förbränningscykel:4-takts
Kylsystem: Vätskekyld
Ventilmekanism:
DOHC
Cylinderarrangemang: Inline
Antal cylindrar: 3-cylindrar
Slagvolym:
847 cm
3
Borrning  slaglängd:
78.0  59.1 mm (3.07  2.33 in) Startsystem:
Elstart
Motorolja:Rekommenderat märke:
SAE-viskositet:10W-40
Rekommenderad motorolja: API service SG typ eller högre, JASO stan-
dard MA
Oljemängd i motor: Oljebyte:2.40 L (2.54 US qt, 2.11 Imp.qt)
Med byte av oljefilter: 2.70 L (2.85 US qt, 2.38 Imp.qt)Kylvätskemängd:Kylvätskebehållare (upp till max-markering-
en):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar): 1.93 L (2.04 US qt, 1.70 Imp.qt)Bränsle:Rekommenderat bränsle:
Blyfri bensin, premium (gasohol [E10] kan
användas)
Tankvolym:
14 L (3.7 US gal, 3.1 Imp.gal)
Reservtank, mängd: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Bränsleinsprutning:Trottelhus:
ID-märkning:B901 00Kraftöverföring:Utväxlingsförhållande:
1:a: 2.667 (40/15)
2:a: 2.000 (38/19)
3:e: 1.619 (34/21)
4:e:
1.381 (29/21)
5:e: 1.190 (25/21)
6:e: 1.037 (28/27)Framdäck:Typ:Slanglöst
Storlek: 120/70 ZR17 M/C (58W)
Tillverkare/modell:
BRIDGESTONE/S20F
Tillverkare/modell: DUNLOP/D214FBakdäck:Typ:
Slanglöst
Storlek: 180/55 ZR17M/C (73W)
Tillverkare/modell: BRIDGESTONE/S20R
BS2-9-M2.book 1 ページ ２０１８年９月４日　火曜日　午後２時２６分

Specifikationer
9-2
1
2
3
4
5
6
7
89
10
11
12
Tillverkare/modell: DUNLOP/D214Lastning:Maxlast:174 kg (384 lb)
* (Total vikt på förare, passagerare, bagage
och tillbehör)Frambroms:Typ:Hydrauliska dubbla skivbromsarBakbroms:Typ:Hydraulisk enkel skivbromsFramfjädring:Typ:
TeleskopgaffelBakfjädring:Typ:Svingarm (länk ad fjädring)Elsystem:Systemspänning:
12 VBatteri:Modell:
YTZ10S
Spänning, kapacitet: 12 V, 8.6 Ah (10 HR)Lampornas wattförbrukning:Strålkastarlampa:
LED
Bak/bromsljus: LED
Blinkerslampor, fram: 10.0 W Blinkerslampor, bak:
10.0 W
Parkeringsljus:
LED
Nummerskyltsbelysning: LED
BS2-9-M2.book 2 ページ ２０１８年９月４日　火曜日　午後２時２６分
