YAMAHA MT-09 2019 Notices Demploi (in French)

Commandes et instruments
4-3
1
2
345
6
7
8
9
10
11
12
Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongéepeut entraîner la décharge de la batterie.
FAU66055
Combinés de contacteursGauche Droite
FAU76731
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.N.B.Lorsque l’inverseur feu de route/feu de croi-
sement est réglé sur “ ”, le contacteurd’appel de phare n’a aucune incidence.
FAU66021
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
1. Appuyer.
2. Tourner.12
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
5. Contacteur du système de régulation antipatinage “TCS”
2341 5
1. Contacteur arrêt/marche/démarrage “ /
/”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
123
BS2-9-F2.book 3 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-4
1
2
34
5
6
7
8
9
10
11
12
feu de croisement. (Voir page 7-34.)
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’av ertisseur.
FAU73961
Contacteur du système de régulation an-
tipatinage “TCS”
Le système de régulation antipatinage est
expliqué à la page 3-1.
FAU66060
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contac
teur sur “ ” afin de
couper le moteur.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU73931
Contacteur de mode de conduite
“MODE”
Les explications au sujet du mode de
conduite se trouvent à la page 3-1.

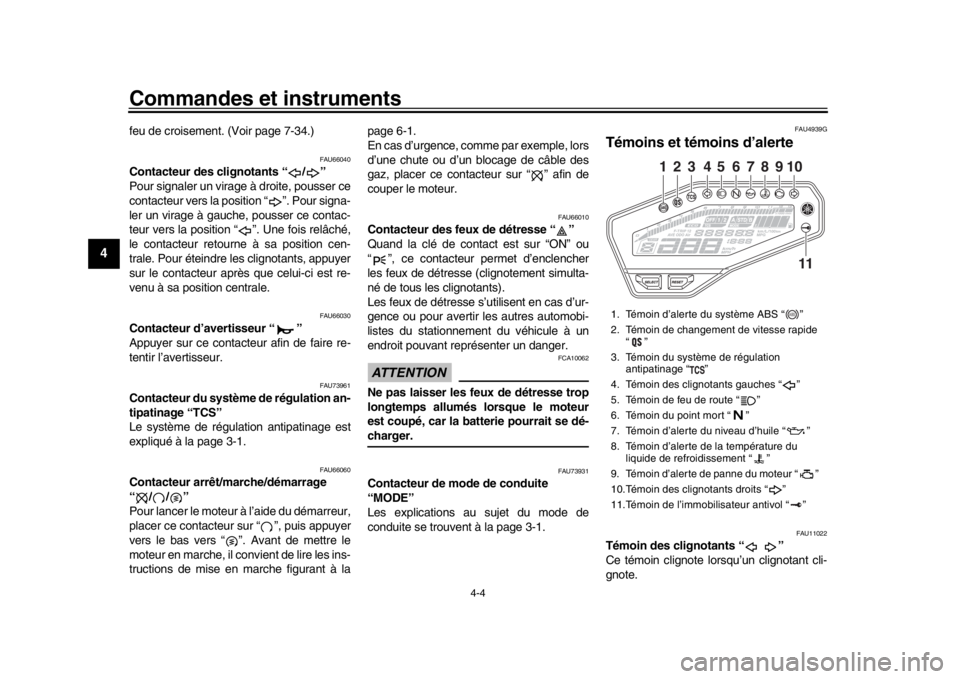

FAU4939G
Témoins et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-
gnote.1. Témoin d’alerte du système ABS “ ”
2. Témoin de changement de vitesse rapide “”
3. Témoin du système de régulation antipatinage “ ”
4. Témoin des clignotants gauches “ ”
5. Témoin de feu de route “ ”
6. Témoin du point mort “ ”
7. Témoin d’alerte du niveau d’huile “ ”
8. Témoin d’alerte de la température du liquide de refroidissement “ ”
9. Témoin d’alerte de panne du moteur “ ”
10.Témoin des clignotants droits “ ”
11.Témoin de l’immobilisateur antivol “ ”
2
1
3
4
910
5
6
7
8
11ABS
BS2-9-F2.book 4 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-5
1
2
345
6
7
8
9
10
11
12
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11259
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas. Pour éviter
toute détérioration du moteur, faire l’appoint
d’huile moteur dès que possible.
Dans une côte ou lors d’une accélération ou
décélération brusques, le témoin d’alerte
pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indique
donc pas une panne. Si un problème est
détecté dans le circuit de détection de ni-
veau d’huile, le témoin d’alerte du niveau
d’huile clignote. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.N.B.Lorsque le véhicule es t démarré, ce témoin
s’allume pendant quelques secondes puis
s’éteint. Si le témoin d’alerte ne s’allume
pas ou s’il ne s’éteint pas après que le ni- veau d’huile a été vérifié et confirmé comme
correct (voir page 7-12), faire contrôler le
véhicule par un concessionnaire Yamaha.
FAU11448
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser refroi-
dir.
Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaire
Yamaha. N.B.
Pour les véhicules équipés d’un ou
plusieurs ventilateurs, ces derniers se
mettent en marche et se coupent auto-
matiquement en fonction de la tempé-
rature du liquide de refroidissement.

En cas de surchauffe du moteur,suivre les instructions à la page 7-38.
ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsquecelui-ci est en surchauffe.
FAU73172
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.N.B.Lors de la mise en marche du véhicule, le
témoin s’allume pendant quelques se-
condes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaireYamaha.
FAU69892
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues). (Voir page 4-14.)N.B.Si le témoin d’alerte ne s’allume pas du tout,
ou s’il ne s’éteint pas une fois la vitesse de
10 km/h (6 mi/h) atteinte, faire contrôler le
ABS
BS2-9-F2.book 5 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-6
1
2
34
5
6
7
8
9
10
11
12
véhicule par un concessionnaire Yamaha.
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circui ts électriques par un
concessionnaire Yamaha dès que pos-sible.
FAU77002
Témoin du système de régulation anti-
patinage “ ”
Le témoin clignote une fois que le système
de régulation antipatinage a été activé. Si le
système de régulation antipatinage est dé-
sactivé, le témoin s’allume.
Lorsque le véhicule est démarré, le témoin
effectue un contrôle du circuit (il s’allume
pendant quelques secondes puis s’éteint).
Si le témoin ne s’allume pas pendant le
contrôle du circuit, ou s’il reste allumé, faire contrôler le véhicule par un concession-
naire Yamaha.
FAU76411
Témoin de changement de vitesse ra-
pide “ ”
Lorsque la clé de contact est tournée sur
“ON”, le système de changement de vitesse
rapide s’active (page 3-3) et ce témoin s’al-
lume.
Si un problème est détecté dans le système
de changement de vitesse rapide, ce té-
moin s’éteint et le système de changement
de vitesse rapide ne peut pas être utilisé.
Faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur anti-
vol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste allu-
mé ou s’il clignote selon une séquence par-ticulière (si un problème est détecté dans le
système antidémarrage, le témoin de ce
système clignote selon une séquence parti-
culière), faire contrôler le véhicule par un
concessionnaire Yamaha.
N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
BS2-9-F2.book 6 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-7
1
2
345
6
7
8
9
10
11
12
FAU77055
Bloc de compteurs
multifonctions
AVERTISSEMENT
FWA12423
Le véhicule doit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pendant la conduite risque de
distraire le conducteur et augmente ain-si les risques d’accident.

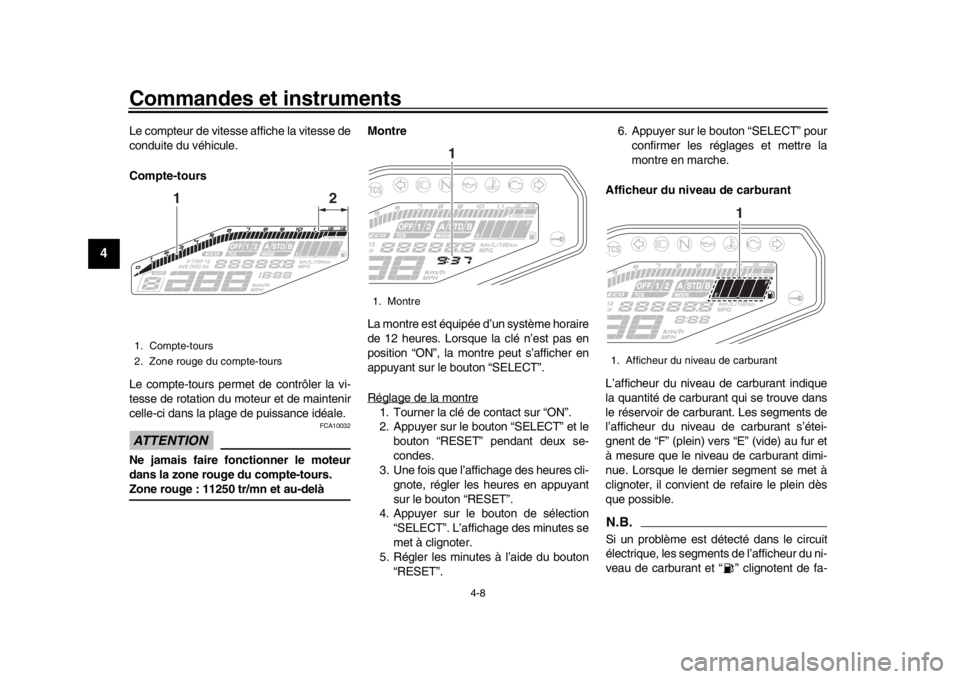

Le bloc de compteurs multifonctions est
composé des éléments suivants :

un compteur de vitesse

un compte-tours

une montre

un afficheur du niveau de carburant

un indicateur d’économie

un afficheur du rapport engagé

un afficheur de mode de conduite

un afficheur TCS

un écran multifonction
N.B.Le bloc de compteurs multifonctions peut
commuter des kilomètres aux miles et in-
versement. Régler l’affichage multifonctions
sur le mode compteur kilométrique ou sur
un totalisateur journalier, puis appuyer surle bouton “SELECT” pendant une seconde.
Compteur de vitesse
1. Bouton “SELECT”
2. Bouton “RESET”
2
1
1. Afficheur du rapport engagé
2. Compte-tours
3. Indicateur d’économie “ECO”
4. Afficheur TCS
5. Afficheur de mode de conduite
6. Afficheur du niveau de carburant
7. Écran multifonction
8. Montre
9. Compteur de vitesse1
2
4
3
5
6
7
8
9
1. Compteur de vitesse
1
BS2-9-F2.book 7 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-8
1
2
34
5
6
7
8
9
10
11
12
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 11250 tr/mn et au-delà Montre
La montre est équipée d’un système horaire
de 12 heures. Lorsque la clé n’est pas en
position “ON”, la montre peut s’afficher en
appuyant sur le bouton “SELECT”.
Réglage de la montre
1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le bouton “SELECT” et le
bouton “RESET” pendant deux se-
condes.
3. Une fois que l’affichage des heures cli- gnote, régler les heures en appuyant
sur le bouton “RESET”.
4. Appuyer sur le bouton de sélection “SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes à l’aide du bouton “RESET”. 6. Appuyer sur le bouton “SELECT” pour
confirmer les réglages et mettre la
montre en marche.
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent de “F” (plein) vers “E” (vide) au fur et
à mesure que le niveau de carburant dimi-
nue. Lorsque le dernier segment se met à
clignoter, il convient de refaire le plein dès
que possible.
N.B.Si un problème est détecté dans le circuit
électrique, les segments de l’afficheur du ni-
veau de carburant et “ ” clignotent de fa-
1. Compte-tours
2. Zone rouge du compte-tours
2
1
1. Montre
1
1. Afficheur du niveau de carburant
1
BS2-9-F2.book 8 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-9
1
2
345
6
7
8
9
10
11
12
çon répétée. Le cas échéant, faire contrôler
le véhicule par un concessionnaireYamaha.
Indicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui lim ite la consommation
de carburant. Il s’éteint lorsque le véhicule
est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
Éviter les régimes tr ès élevés lors des
accélérations.

Voyager à vitesse constante.

Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélectionné.
Le point mort est signalé par “ ” et par le té-
moin de point mort. Afficheur de mode de conduite
Cet afficheur indique le mode de conduite
sélectionné : “STD”, “A” ou “B”. (Voir page
3-1.)
Afficheur TCS
Cet afficheur indique le réglage de régula-
1. Indicateur d’économie “ECO”
1
1. Afficheur du rapport engagé
2. Témoin du point mort “ ”1
2
1. Afficheur de mode de conduite
1. Afficheur TCS
11
BS2-9-F2.book 9 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-10
1
2
34
5
6
7
8
9
10
11
12
tion antipatinage sélectionné : “1”, “2” ou
“OFF”. (Voir page 3-1.)
Écran multifonction
L’écran multifonction affiche les éléments
suivants :
un compteur kilométrique

deux totalisateurs journaliers

un totalisateur de la réserve

un afficheur de la consommation de
carburant instantanée

un afficheur de la consommation
moyenne

un afficheur de la température du li-
quide de refroidissement

un afficheur de la température de l’air
d’admission

un afficheur de la commande de lumi-
nosité
N.B.
Le compteur kilométrique se bloque à
999999 et ne peut pas être réinitialisé.

Les totalisateurs journaliers se blo-
quent à 9999.9, mais ils peuvent êtreremis à zéro manuellement.
Changement d’affichage
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage (modes
consommation de carburant instantanée
“km/L” ou “L/100 km”, consommation de
carburant moyenne “AVE_ _._ km/L” ou
“AVE_ _._ L/100 km”, température du li-
quide de refroidissement “ C”, température
de l’air d’admission “Air_ _ C”, compteur ki-
lométrique “ODO” et totalisateur journalier
“TRIP 1” et “TRIP 2”) dans l’ordre suivant :
km/L ou L/100 km  AVE_ _._ km/L ou
AVE_ _._ L/100 km   C  Air_ _ C 
ODO  TRIP 1  TRIP 2  km/L ou L/100
km
Lorsque les unités affichées sont réglées
sur les miles :
km/L, L/100 km ou MPG  AVE_ _._ km/L,
AVE_ _._ L/100 km ou AVE_ _._ MPG 
 C  Air_ _ C  ODO  TRIP 1  TRIP
2  km/L, L/100 km ou MPG
N.B.Appuyer sur le bouton “RESET” pour modi-fier l’affichage dans l’ordre inverse.
Si le dernier segment de la jauge de carbu-
rant commence à clignoter, l’écran passe
automatiquement en mode d’affichage du
totalisateur journalier de la réserve de car-
burant “F-TRIP” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,
appuyer sur le bouton “SELECT” pour mo-
difier l’affichage dans l’ordre suivant :
F-TRIP  km/L ou L/100 km  AVE_ _._
km/L ou AVE_ _._ L/100 km   C  Air_ _
 C  ODO  TRIP 1  TRIP 2  F-TRIP
Lorsque les unités affichées sont réglées
sur les miles :
F-TRIP  km/L, L/100 km ou MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km ou
AVE_ _._ MPG   C  Air_ _ C  ODO
 TRIP 1  TRIP 2  F-TRIPN.B.
Pour remettre à zéro un totalisateur
journalier, le sélectionner en appuyant
sur le bouton “SELECT”. Le totalisa-
teur journalier clignote pendant

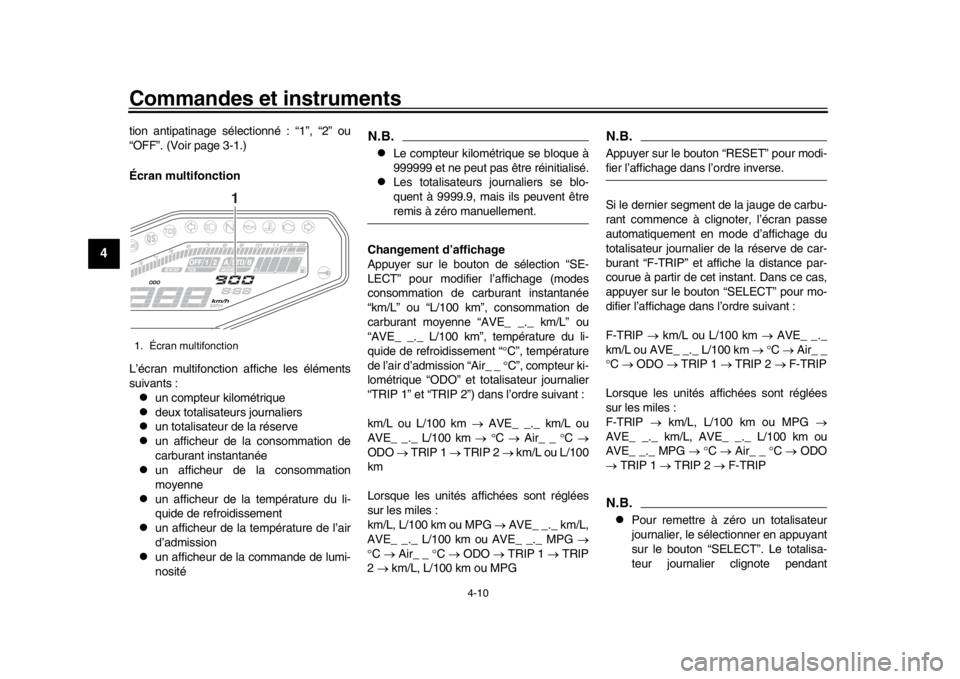

1. Écran multifonction
1
BS2-9-F2.book 10 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-11
1
2
345
6
7
8
9
10
11
12
quelques secondes. Lorsque le totali-
sateur journalier clignote, appuyer sur
le bouton “RESET” pendant une se-
conde.

Si la remise à zéro du totalisateur de la
réserve de carburant n’est pas effec-
tuée manuellement, elle est automa-
tique et celui-ci disparaît après que
vous avez refait le plein et parcouru 5km (3 mi).
Mode de la consommation instantanée
de carburant
L’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L” ou “L/100 km” (ou “MPG” lorsque les
unités affichées sont réglées sur les miles).

“km/L” : La distance qui peut être par- courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche.

“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.

“MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment s’affiche.
Pour modifier les par amètres de l’afficheur
de la consommation de carburant instanta-
née, appuyer sur le bouton “SELECT” pen-
dant une seconde.
N.B.“_ _._” s’affiche lors de la conduite à une vi-tesse inférieure à 20 km/h (12 mi/h). Afficheur de la consommation
moyenne de carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
peut afficher la valeur suivant la formule
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”
(ou “AVE_ _._ MPG” lorsque les unités affi-
chées sont réglées sur les miles).

“AVE_ _._ km/L” : La distance
moyenne qui peut être parcourue avec
1.0 L de carburant s’affiche.

“AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km s’affiche.

“AVE_ _._ MPG” : La distance
moyenne qui peut être parcourue avec
1. Affichage de la consommation
instantanée de carburant
1
1. Affichage de la consommation moyenne de carburant
1
BS2-9-F2.book 11 ページ ２０１８年８月２２日　水曜日　午後３時１１分

Commandes et instruments
4-12
1
2
34
5
6
7
8
9
10
11
12
1.0 Imp.gal de carburant s’affiche.
Pour modifier les paramètres de l’afficheur
de la consommation moyenne de carbu-
rant, appuyer sur le bouton “SELECT” pen-
dant une seconde.
Pour remettre à zéro la consommation
moyenne de carburant, la sélectionner en
appuyant sur le bouton “SELECT”. L’affi-
cheur de la consommation moyenne de car-
burant clignote pendant quelques
secondes. Lorsque l’afficheur journalier cli-
gnote, appuyer sur le bouton “RESET” pen-
dant une seconde.
N.B.Après avoir remis à zéro la consommation
moyenne de carburant, “_ _._” s’affiche jus-
qu’à ce que le véhicule ait parcouru une dis-tance de 1 km (0.6 mi). Afficheur de la température du liquide
de refroidissement
L’afficheur indique la température du liquide
de refroidissement de 40
C à 116 C par in-
créments de 1 C.
Si le message “HI” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 7-38.)
N.B.
Lorsque la température du liquide de
refroidissement est inférieure à 40  C,
“Lo” s’affiche.

La température du liquide de refroidis-
sement varie en fonction des tempéra-
tures atmosphériques et de la chargedu moteur. Afficheur de la température de l’air
d’admission
L’afficheur de la température de l’air d’ad-
mission indique la température de l’air aspi-
ré dans le boîtier de filtre à air.
L’afficheur indique la température d’air d’ad-
mission de –9
C à 99  C par incréments de
1 C.
N.B.
–9 C s’affiche même si la température
d’air d’admission devient inférieure à
–9 C.

La température d’air d’admission peut
différer quelque peu de la températureatmosphérique réelle.
1. Afficheur de la température du liquide de
refroidissement
1
1. Afficheur de la température de l’air d’admission
1
BS2-9-F2.book 12 ページ ２０１８年８月２２日　水曜日　午後３時１１分
