YAMAHA MT-09 2021 Manuale de Empleo (in Spanish)

Para su seguridad – comprobaciones previas
5-1
5
SAU1559B

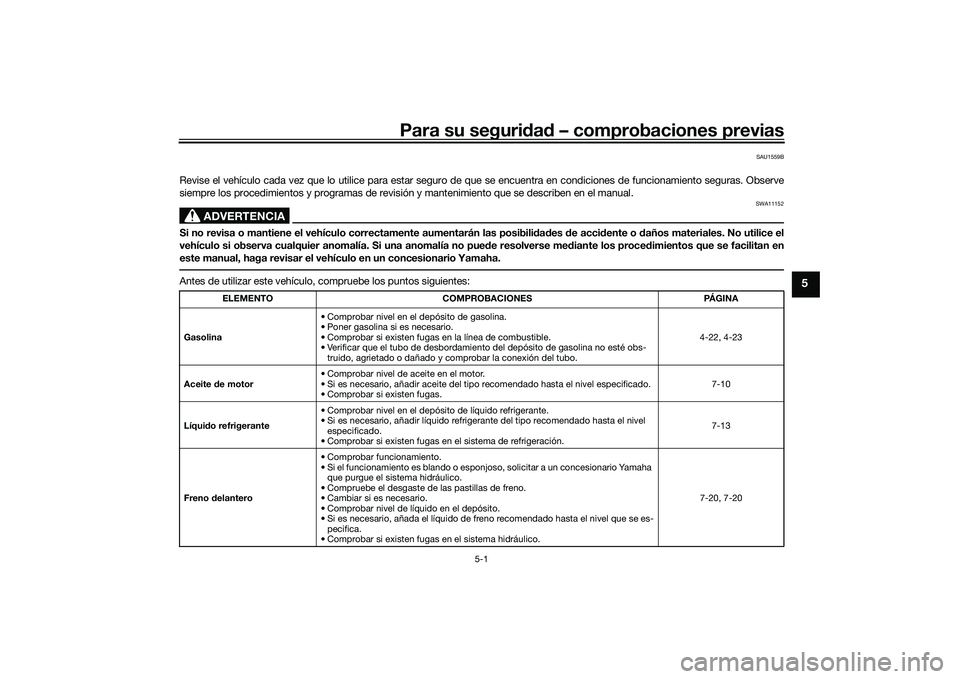

Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 4-22, 4-23
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 7-10
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 7-13
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-20, 7-20
UB7NS0S0.book Page 1 Monday, October 5, 2020 4:32 PM

Para su seguridad – comprobaciones previas
5-2
5

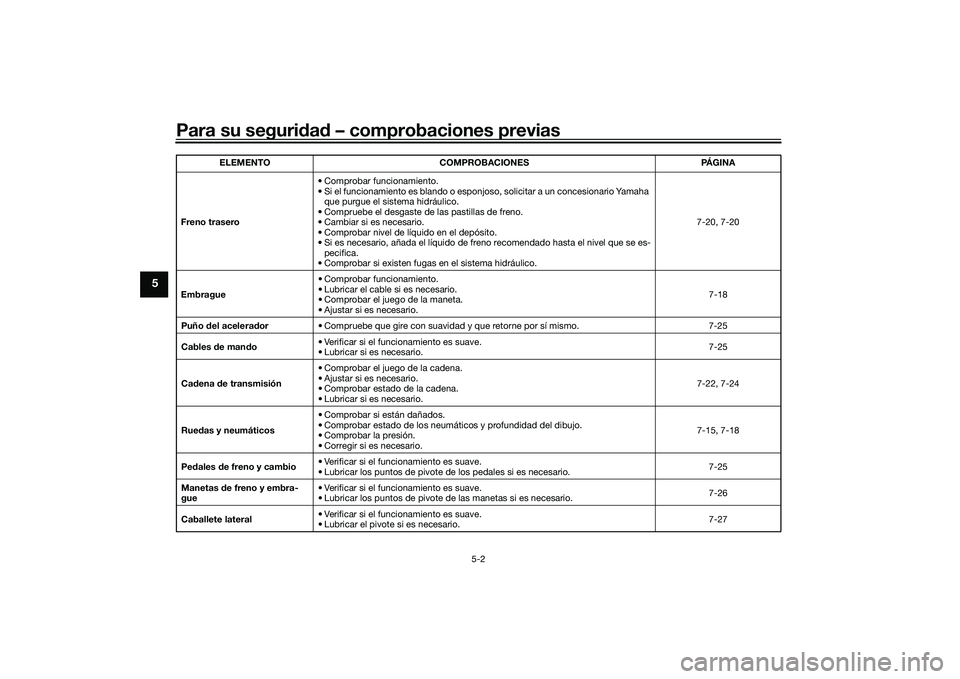

Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-20, 7-20
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
7-18
Puño del acelerad or • Compruebe que gire con suavidad y que retorne por sí mismo. 7-25
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 7-25
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
7-22, 7-24
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
7-15, 7-18
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario. 7-25
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
7-26
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.
7-27
ELEMENTO
COMPROBACIONES PÁGINA
UB7NS0S0.book Page 2 Monday, October 5, 2020 4:32 PM

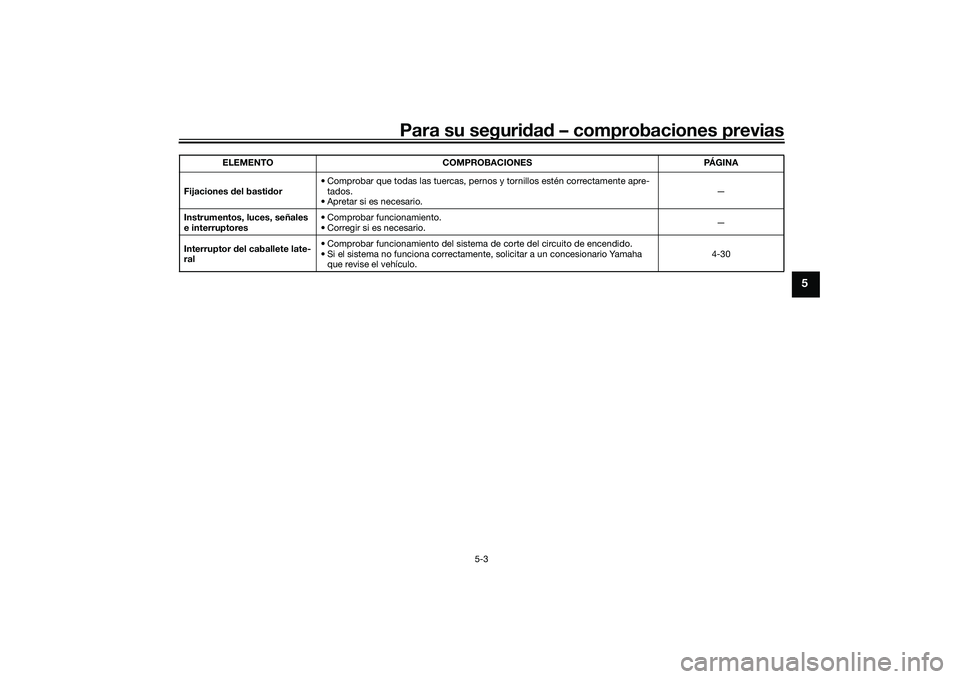

Para su seguridad – comprobaciones previas
5-3
5
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 4-30
ELEMENTO
COMPROBACIONES PÁGINA
UB7NS0S0.book Page 3 Monday, October 5, 2020 4:32 PM

Utilización y puntos importantes para la conducción
6-1
6
SAU15952

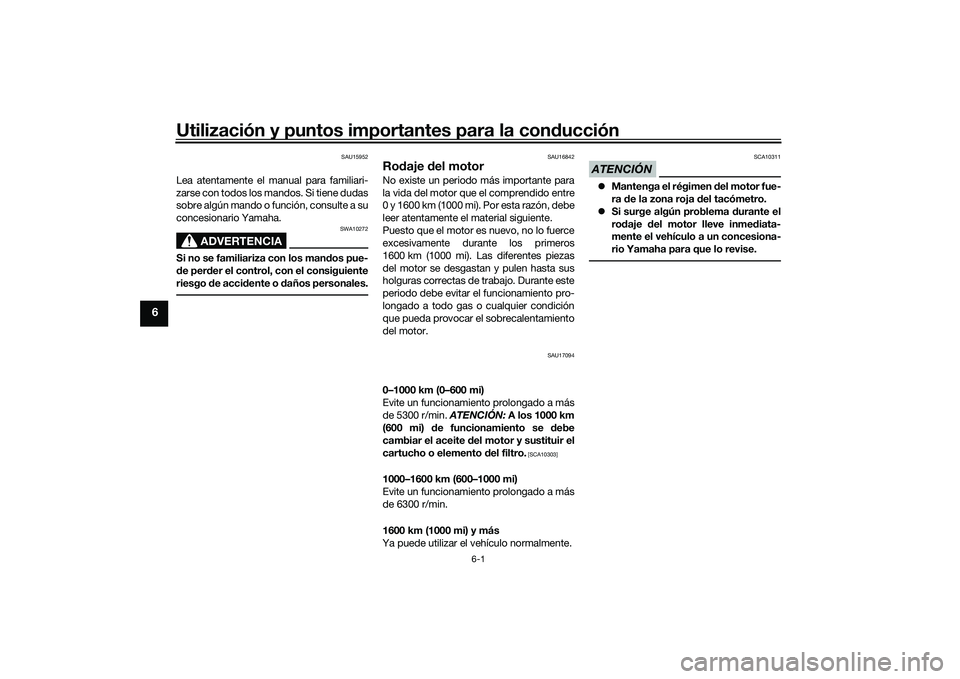

Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5300 r/min. ATENCIÓN: A los 1000 km
(600 mi) d e funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento d el filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6300 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UB7NS0S0.book Page 1 Monday, October 5, 2020 4:32 PM

Utilización y puntos importantes para la conducción
6-2
6
SAU91410

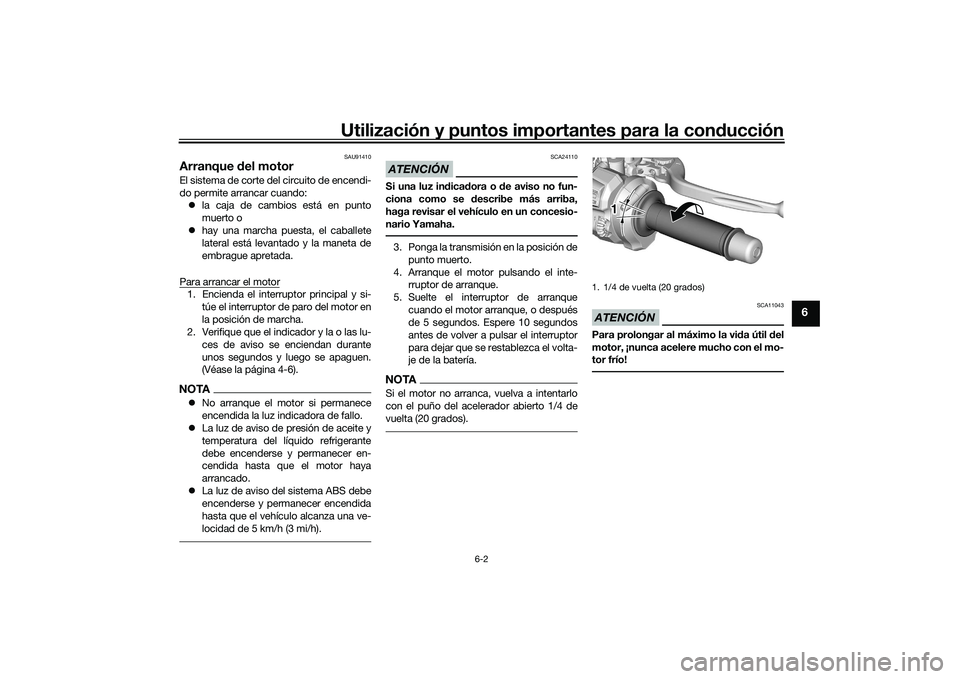

Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando:
 la caja de cambios está en punto
muerto o
 hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor1. Encienda el interruptor principal y si- túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 4-6).NOTANo arranque el motor si permanece
encendida la luz indicadora de fallo.
 La luz de aviso de presión de aceite y
temperatura del líquido refrigerante
debe encenderse y permanecer en-
cendida hasta que el motor haya
arrancado.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcanza una ve-
locidad de 5 km/h (3 mi/h).
ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Ponga la transmisión en la posición de punto muerto.
4. Arranque el motor pulsando el inte- rruptor de arranque.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.NOTASi el motor no arranca, vuelva a intentarlo
con el puño del acelerador abierto 1/4 de
vuelta (20 grados).
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!1. 1/4 de vuelta (20 grados)
1 1 1
UB7NS0S0.book Page 2 Monday, October 5, 2020 4:32 PM

Utilización y puntos importantes para la conducción
6-3
6
SAU68221
NOTAEste modelo está equipado con:
 una unidad de medición de inercia
(IMU). Esta unidad para el motor en
caso de vuelco. Quite el contacto con
el interruptor principal y luego vuelva a
darlo antes de intentar arrancar el mo-
tor de nuevo. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante
20 minutos. Si el motor se para, pulse
el interruptor de arranque para volver
a ponerlo en marcha.
SAU91540

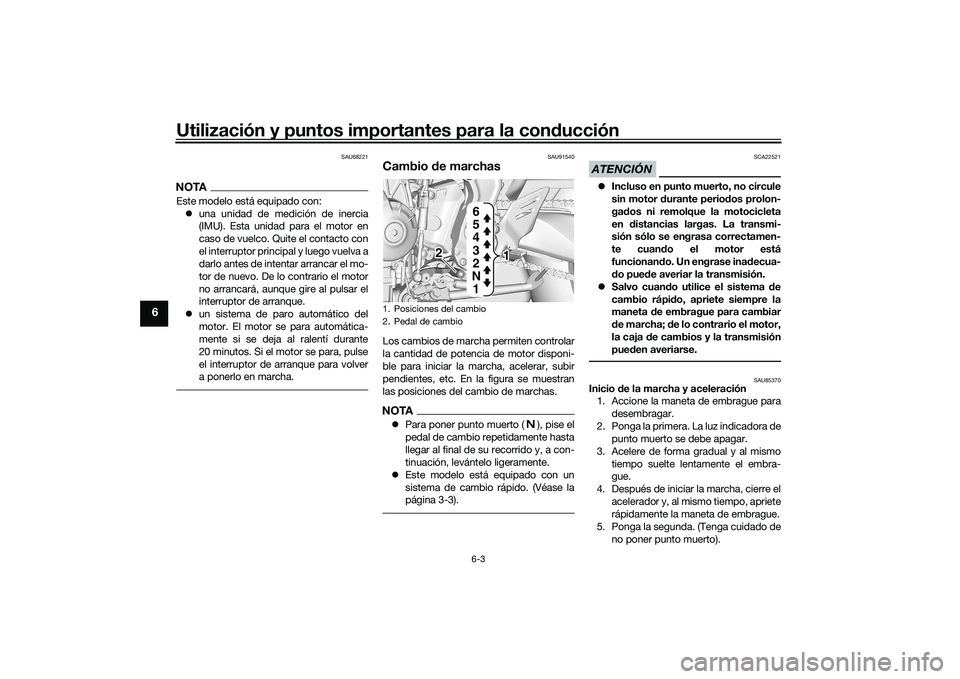

Cambio de marchasLos cambios de marcha permiten controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc. En la figura se muestran
las posiciones del cambio de marchas.NOTA Para poner punto muerto ( ), pise el
pedal de cambio repetidamente hasta
llegar al final de su recorrido y, a con-
tinuación, levántelo ligeramente.
 Este modelo está equipado con un
sistema de cambio rápido. (Véase la
página 3-3).
ATENCIÓN
SCA22521
Incluso en punto muerto, no circule
sin motor d urante perio dos prolon-
ga dos ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamen-
te cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
 Salvo cuan do utilice el sistema d e
cambio rápi do, apriete siempre la
maneta de embrague para cambiar
d e marcha; de lo contrario el motor,
la caja de cambios y la transmisión
pue den averiarse.
SAU85370
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para
desembragar.
2. Ponga la primera. La luz indicadora de punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
4. Después de iniciar la marcha, cierre el
acelerador y, al mismo tiempo, apriete
rápidamente la maneta de embrague.
5. Ponga la segunda. (Tenga cuidado de no poner punto muerto).
1. Posiciones del cambio
2. Pedal de cambio
2
1 1 1
1
N 2 3
4
5
6
UB7NS0S0.book Page 3 Monday, October 5, 2020 4:32 PM

Utilización y puntos importantes para la conducción
6-4
6

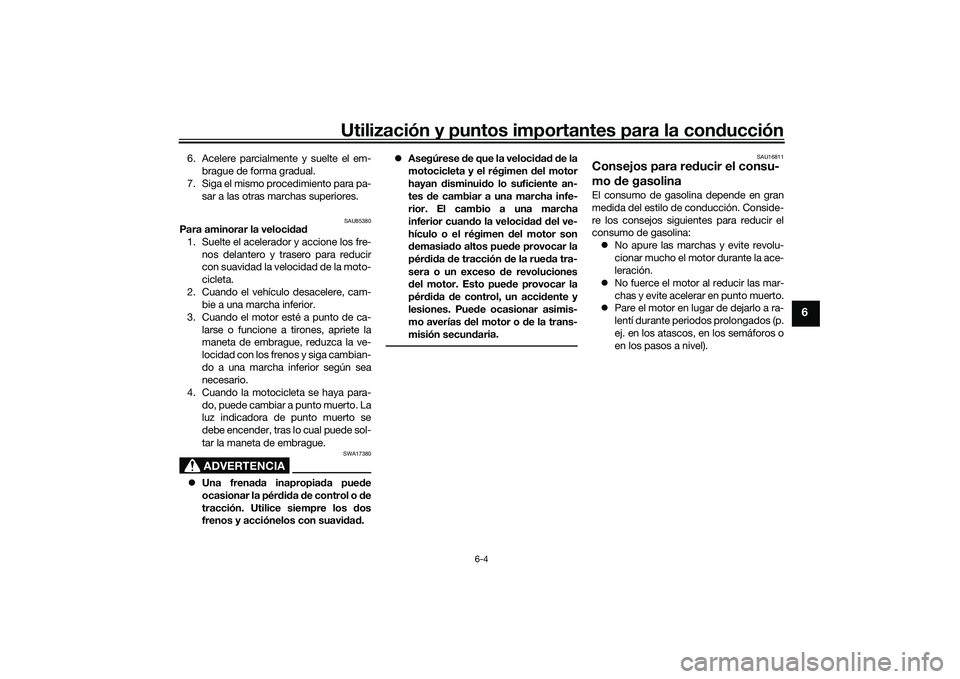

6. Acelere parcialmente y suelte el em-
brague de forma gradual.
7. Siga el mismo procedimiento para pa- sar a las otras marchas superiores.
SAU85380
Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre- nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. Cuando el vehículo desacelere, cam- bie a una marcha inferior.
3. Cuando el motor esté a punto de ca- larse o funcione a tirones, apriete la
maneta de embrague, reduzca la ve-
locidad con los frenos y siga cambian-
do a una marcha inferior según sea
necesario.
4. Cuando la motocicleta se haya para- do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frena da inapropia da pue de
ocasionar la pérd id a de control o de
tracción. Utilice siempre los dos
frenos y acciónelos con suavi dad . 
Asegúrese de que la veloci dad d e la
motocicleta y el régimen del motor
hayan disminuid o lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuan do la veloci dad d el ve-
hículo o el régimen del motor son
d emasia do altos pued e provocar la
pér did a de tracción de la rue da tra-
sera o un exceso de revoluciones
d el motor. Esto pue de provocar la
pér did a de control, un acci dente y
lesiones. Pue de ocasionar asimis-
mo averías d el motor o de la trans-
misión secun dar ia.
SAU16811
Consejos para re
ducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
UB7NS0S0.book Page 4 Monday, October 5, 2020 4:32 PM

Utilización y puntos importantes para la conducción
6-5
6
SAU17214

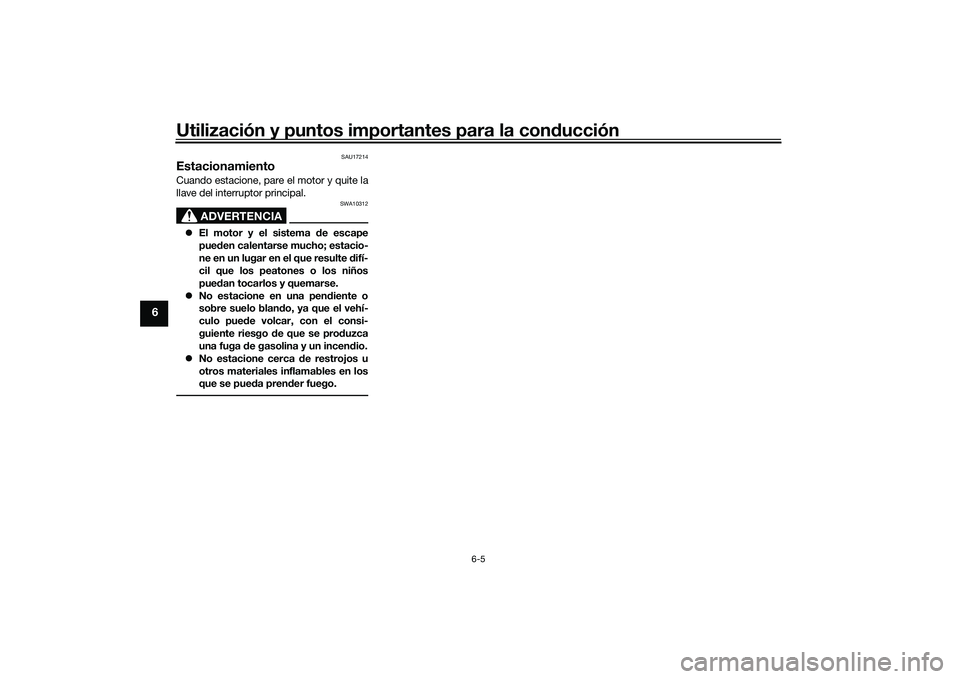

EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
 El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga d e gasolina y un incen dio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pued a prender fuego.
UB7NS0S0.book Page 5 Monday, October 5, 2020 4:32 PM

Mantenimiento y ajustes periódicos7-1
7
SAU17246

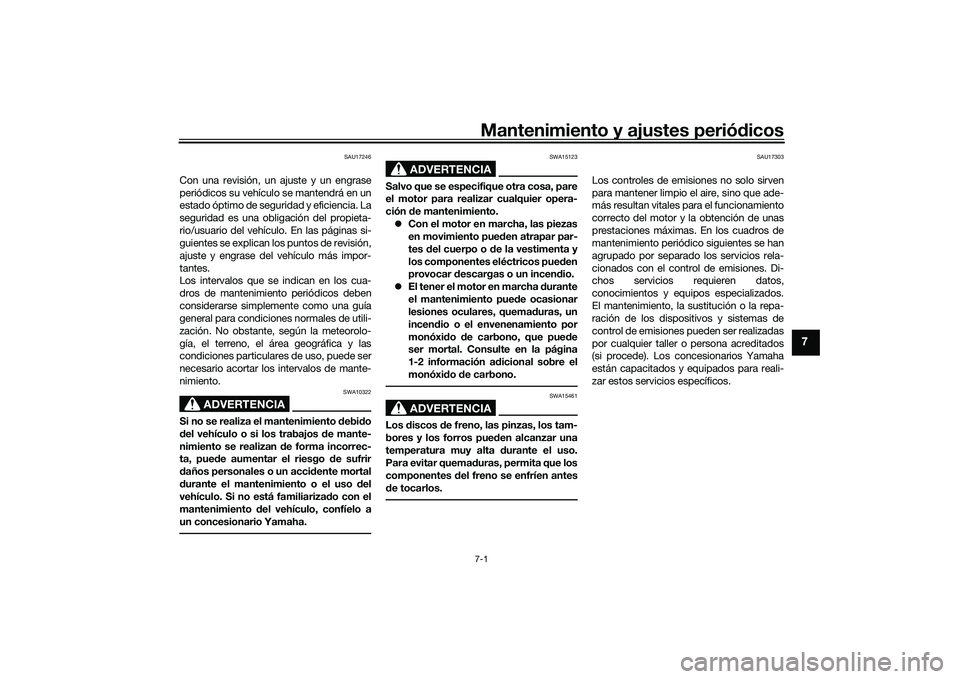

Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan d e forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pued en atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
UB7NS0S0.book Page 1 Monday, October 5, 2020 4:32 PM

Mantenimiento y ajustes periódicos
7-2
7
SAU85230

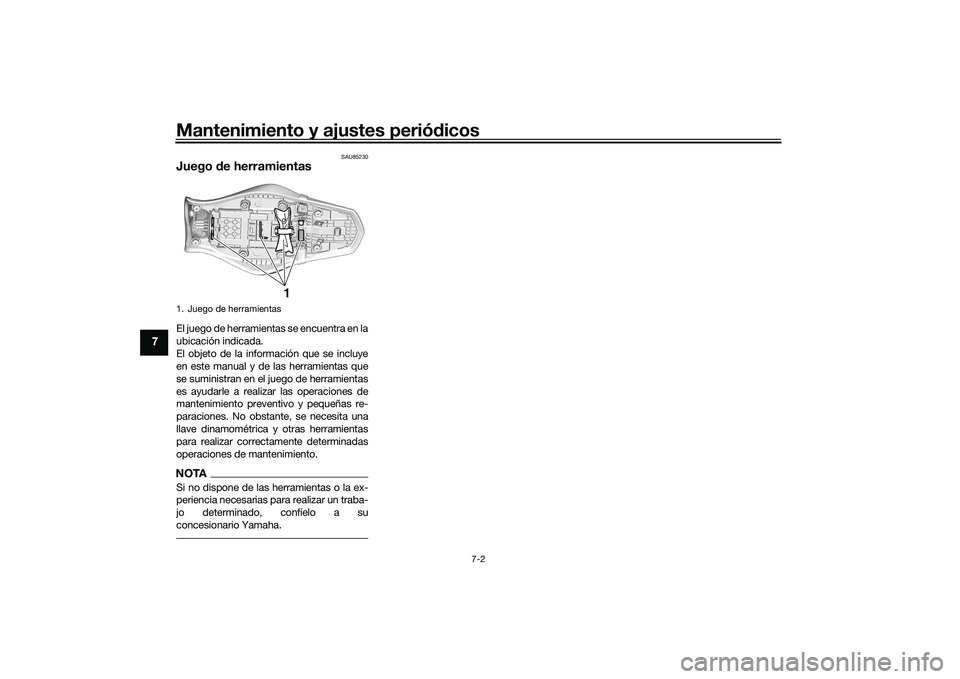

Juego de herramientasEl juego de herramientas se encuentra en la
ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realizar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a su
concesionario Yamaha.1. Juego de herramientas
1
UB7NS0S0.book Page 2 Monday, October 5, 2020 4:32 PM
