sensor YAMAHA MT-09 2021 Manuale de Empleo (in Spanish)

Características especiales
3-1
3
SAU91323
“D-MODE”“D-MODE” es un sistema de control elec-
trónico de las prestaciones del motor.
ADVERTENCIA
SWA18440
No cambie el modo de con ducción con
el vehículo en movimiento.El sistema “D-MODE” consiste en 4 mapas
de control diferentes que regulan la res-
puesta y la potencia del motor para propor-
cionar al conductor una selección de
modos ajustados a sus preferencias y al
entorno de conducción.
D-MODE 1 - Respuesta deportiva del mo-
tor
D-MODE 2 - Respuesta moderada del mo-
tor
D-MODE 3 - Respuesta suave del motor
D-MODE 4 - Respuesta suave del motor y
limita la potenciaNOTA El ajuste actual de “D-MODE” se
muestra en el indicador MODE. (Con-
sulte la página 4-11).
 El ajuste actual de “D-MODE” queda
guardado cuando se quita el contac-
to. 
El sistema “D-MODE” se controla me-
diante los interruptores MODE; ver
más información en la página 4-4.
SAU91432
“TCS-MODE”Este modelo está equipado con sistemas
de control ajustable de tracción, derrapaje
y elevación (TCS, SCS y LIF). Dichos siste-
mas se agrupan en “TCS-MODE”. “TCS-
MODE” tiene 4 ajustes:
“TCS-MODE M” se puede personalizar en
el MENU de ajustes, ver página 4-15.
TCS
El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas. Si los sensores
detectan que la rueda trasera empieza a
patinar (giro sin control), el sistema de con-
trol de tracción regula la potencia del motor
según sea necesario hasta que se restable-
ce la tracción. La luz indicadora de control
de estabilidad “ ” parpadea informar al
conductor de que el control de tracción
está activado.
Este sistema de control de tracción se ajus-
ta automáticamente según el ángulo de in-
clinación del vehículo. Para elevar al
MODO TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
UB7NS0S0.book Page 1 Monday, October 5, 2020 4:32 PM

Características especiales
3-3
3
tencia del motor para ralentizar dicha
elevación sin dejar de proporcionar una
buena aceleración.
SAU91340
QSSEl sistema de cambio rápido permite el
cambio asistido electrónicamente, sin el
uso de la maneta de embrague. Cuando el
sensor de la barra de cambio detecta el
movimiento adecuado en el pedal de cam-
bio, la potencia del motor se ajusta mo-
mentáneamente para permitir el cambio de
marcha.
El sistema QSS no funciona cuando se tira
de la maneta de embrague, por lo que se
puede realizar el cambio de marcha normal
aunque se haya activado el sistema QSS.
El indicador QS muestra el estado actual y
la información de funcionamiento.
Condiciones del aumento de marcha
 Velocidad del vehículo de un mínimo
de 20 km/h (12 mi/h)
 Velocidad del motor de un mínimo de
2200 r/min
 Aceleración (mariposa abierta) Con
diciones de red ucción de marcha
 Velocidad del vehículo de un mínimo
de 20 km/h (12 mi/h)
 Velocidad del motor de un mínimo de
2000 r/min
 Velocidad del motor suficientemente
lejos de la zona roja
 Desaceleración y mariposa completa-
mente cerrada
NOTAQS y QS se pueden configurar
de forma individual.
 Es necesario utilizar la maneta de em-
brague para entrar o salir de punto
muerto.
Funcionamiento del siste-
ma QSS In
dica dor
Aumento de marcha correc- to
Reducción de marcha co- rrecta
El sistema QSS no puede utilizarse
Sistema QSS desactivado
UB7NS0S0.book Page 3 Monday, October 5, 2020 4:32 PM

Funciones de los instrumentos y man dos
4-7
4
NOTAEl sistema de diagnóstico incorporado
controla de forma sensible el motor para
detectar deterioro o fallos del sistema de
control de emisiones. Por tanto, la MIL pue-
de encenderse o parpadear debido a modi-
ficaciones del vehículo, falta de
mantenimiento o uso excesivo o inadecua-
do de la motocicleta. Para evitarlo, tenga
en cuenta estas precauciones.
 No intente modificar el software de la
unidad de control del motor.
 No instale ningún accesorio eléctrico
que interfiera con el control del motor.
 No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
 No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
 No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
 Mantenga correctamente la cadena
de transmisión.
 Mantenga la presión correcta de los
neumáticos.
 Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre. 
No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU91500
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se da el contacto y se apaga después de
circular a una velocidad de 5 km/h (3 mi/h)
o superior.NOTASi la luz de aviso no funciona como se ha
descrito más arriba o se enciende durante
la marcha, es posible que el ABS no funcio-
ne correctamente. Haga revisar el vehículo
en un concesionario Yamaha lo antes posi-
ble.
ADVERTENCIA
SWA21120
Si la luz d e aviso del sistema ABS no se
apaga al alcanzar los 5 km/h (3 mi/h) o si
se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia. 
Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAU88350
Luz ind icadora del sistema inmoviliza-
d or “ ”
Cuando se apaga el interruptor principal,
después de 30 segundos la luz indicadora
parpadea de manera constante para indi-
car que el sistema inmovilizador está acti-
vado. Después de 24 horas, la luz
indicadora deja de parpadear; no obstante,
el sistema inmovilizador sigue activado.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.Interferencias del transpon ded or
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego
2 veces rápido, puede deberse a interfe-
rencias del transpondedor. En ese caso, in-
tente lo siguiente.
UB7NS0S0.book Page 7 Monday, October 5, 2020 4:32 PM

Funciones de los instrumentos y man dos
4-19
4
SAU83690
Pe dal d e cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar la trans-
misión a una marcha inferior, mueva el pe-
dal de cambio hacia abajo. (Véase la
página 6-3).
La barra de cambio está equipada con un
sensor de cambio que forma parte del sis-
tema de cambio rápido. El sensor de cam-
bio detecta el movimiento ascendente y
descendente, así como la fuerza de la señal
cuando se mueve el pedal de cambio.
NOTAPara evitar cambios no intencionados, el
QSS está programado para ignorar señales
no claras. Por tanto, para cambiar de mar-
cha se debe accionar el pedal de manera
rápida y con suficiente fuerza.
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.
1. Pedal de cambio
2. Sensor de cambio
1 1 1
2 2
1. Maneta de freno
2. Distancia
3. Marca de coincidencia
4. Dial de ajuste
1
2
4
3
UB7NS0S0.book Page 19 Monday, October 5, 2020 4:32 PM

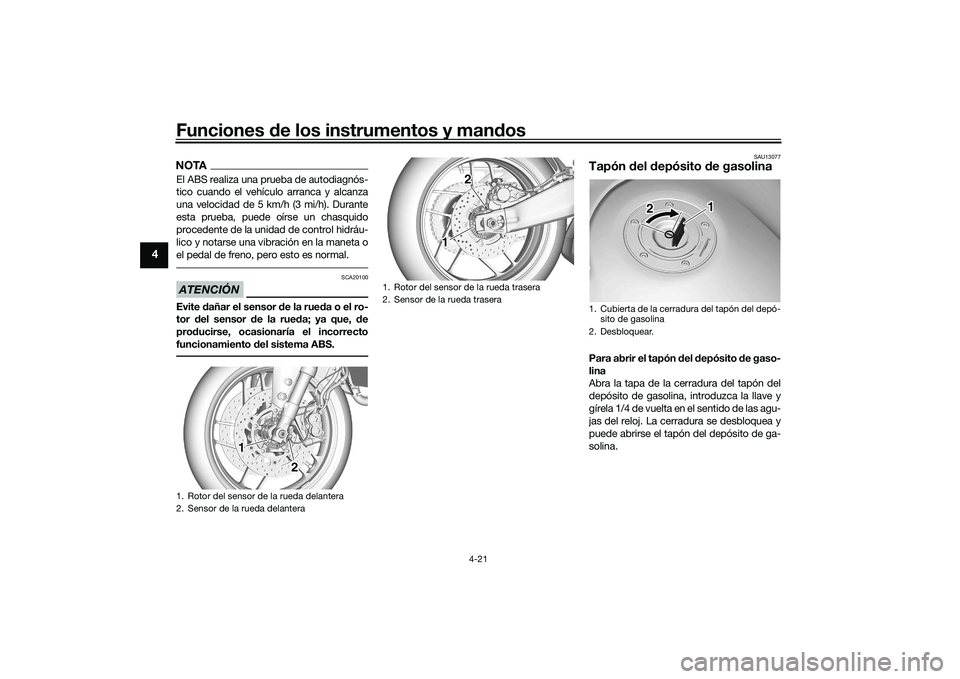

Funciones de los instrumentos y man dos
4-21
4
NOTAEl ABS realiza una prueba de autodiagnós-
tico cuando el vehículo arranca y alcanza
una velocidad de 5 km/h (3 mi/h). Durante
esta prueba, puede oírse un chasquido
procedente de la unidad de control hidráu-
lico y notarse una vibración en la maneta o
el pedal de freno, pero esto es normal.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor d e la rueda; ya que, d e
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU13077
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave y
gírela 1/4 de vuelta en el sentido de las agu-
jas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de ga-
solina.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1 1 1
2 2
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera
1 1 12 2
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1
2
UB7NS0S0.book Page 21 Monday, October 5, 2020 4:32 PM

Información para el consumidor
10-2
10
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 4-24). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los d atos del vehícu-
loEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1 1 1
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
