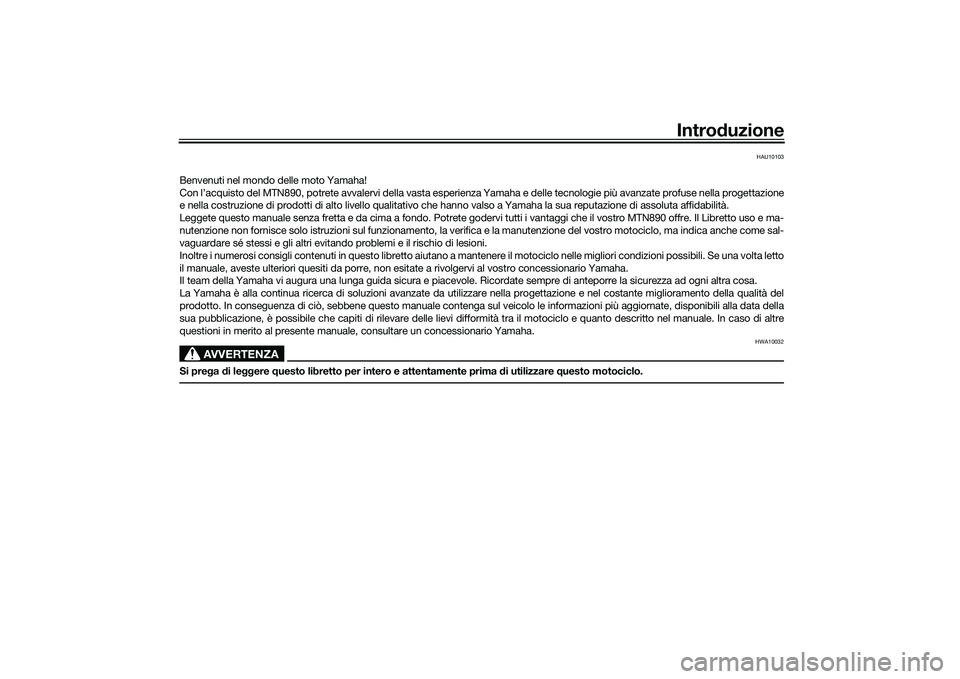

Introduzione
HAU10103
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del MTN890, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proget tazione
e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilit à.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro MTN890 offre. Il Libretto uso e ma-
nutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cos a.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene questo manuale conten ga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle liev i difformità tra il motociclo e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10032
Si pre ga di le ggere questo libretto per intero e attentamente prima di utilizzare q uesto motociclo.
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

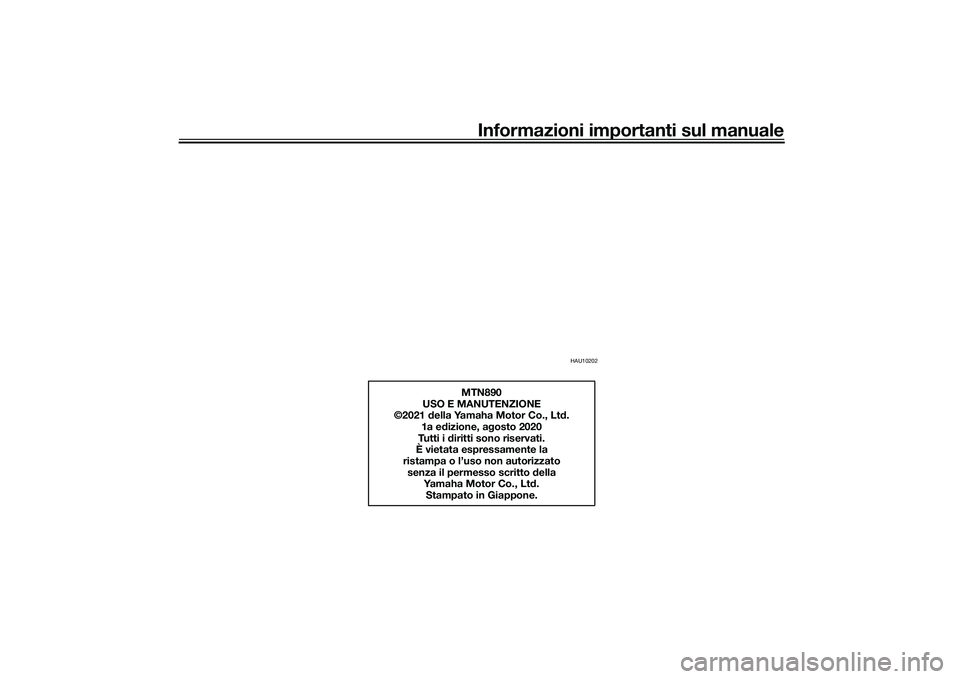

Informazioni importanti sul manuale
HAU10202
MTN890
USO E MANUTENZIONE
©2021 d ella Yamaha Motor Co., Lt d.
1a e dizione, a gosto 2020
Tutti i d iritti sono riservati.
È vietata espressamente la
ristampa o l’uso non autorizzato senza il permesso scritto della
Yamaha Motor Co., Lt d.
Stampato in Giappone.
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM

1-1
1
Informazioni di sicurezza
HAU1028C
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:
 Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento del motoci-
clo.
 Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
 Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
 Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche. 
Non utilizzare mai un motociclo senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di motocicli autorizza-
to per informazioni sui corsi di adde-
stramento più vicini.
Gui da in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 5-1 per
l’elenco dei controlli prima dell’utilizzo.
 Questo motociclo è stato progettato
per trasportare il conducente ed un
passeggero.
 La causa prevalente di incidenti tra
automobili e motocicli è che gli auto-
mobilisti non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten- zione su un motociclo senza di-
sporre di conoscenze adeguate.
Contattare un concessionario di
motocicli autorizzato per ricevere
informazioni sulla manutenzione
base del motociclo. Alcuni interven-
ti di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
 Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
• Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
7-16 per le specifiche dei pneumatici e in-
formazioni sulla manutenzione e sul cam-
bio dei pneumatici.
UB7NH0H0.book Page 4 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-1
4
HAU1097B

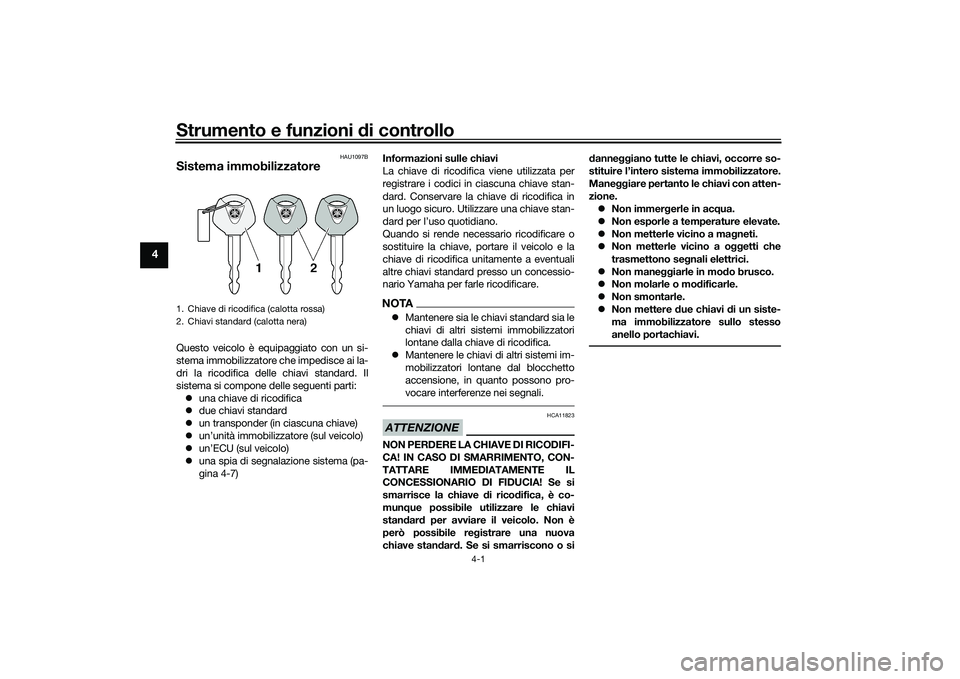

Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
 una chiave di ricodifica
 due chiavi standard
 un transponder (in ciascuna chiave)
 un’unità immobilizzatore (sul veicolo)
 un’ECU (sul veicolo)
 una spia di segnalazione sistema (pa-
gina 4-7) Informazioni sulle chiavi
La chiave di ricodifica viene utilizzata per
registrare i codici in ciascuna chiave stan-
dard. Conservare la chiave di ricodifica in
un luogo sicuro. Utilizzare una chiave stan-
dard per l’uso quotidiano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave di ricodifica unitamente a eventuali
altre chiavi standard presso un concessio-
nario Yamaha per farle ricodificare.
NOTA
Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
 Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave d i ricodifica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si d
anneggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.  Non immer gerle in ac qua.
 Non esporle a temperature elevate.
 Non metterle vicino a ma gneti.
 Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
 Non mane ggiarle in mo do brusco.
 Non molarle o mo dificarle.
 Non smontarle.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-9
4
NOTAQuesto veicolo utilizza un display a cristalli
liquidi con transistor a film sottile (TFT LCD)
per consentire contrasto e leggibilità otti-
mali in varie condizioni di luce. Tuttavia,
data la natura di questa tecnologia, è nor-
male che un numero ridotto di pixel risulti
inattivo.
AVVERTENZA
HWA18210
Arrestare il veicolo prima d i apportare
mo difiche alle impostazioni. Il cambia-
mento delle impostazioni durante la
marcia può distrarre il pilota e d aumen-
tare il rischio di un inci dente.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.NOTASi può commutare il display tra chilometri e
Conta giri
Il contagiri indica il regime motore, calcola-
to dalla velocità di rotazione dell’albero mo-
tore ed espresso in giri al minuto (giri/min).
ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 10600 giri/min. e oltreDisplay informativi sul veicolo
I due display informativi sul veicolo posso-
no essere impostati singolarmente per mo-
strare i parametri seguenti:
 ODO: totalizzatore contachilometri
 F-TRIP: contachilometri parziale riser-
va carburante
 TRIP1: contachilometri parziale
 TRIP2: contachilometri parziale
 F.AVE: risparmio carburante medio
 F.CRNT: risparmio carburante istanta-
neo
 A.TEMP: temperatura aria ambiente
1. Contagiri
2. Tachimetro
3. Indicatore Quick Shift “QS”
4. Display della marcia innestata
5. Display informativi sul veicolo
6. Icona del MENU impostazioni “ ”
7. Indicatore riscaldatore manopola (opzione)
8. Icona controllo freno “BC”
9. Orologio digitale
10.Display MODE
11.Cronometro sul giro
12.Avvertimento pressione olio “ ”
13.Avvertimento temperatura liquido
refrigerante “ ”
14.Avvertenza sistema ausiliario “ ”
15.Avvertimento modalità di errore “Err” (sosti- tuisce l’orologio digitale quando è attivato)
LAP 02LATEST
00:12.3 4
00:01.23
4
1
2
7
6
9
10
8
1135
14 13
12
15
1. Display informativi sul veicolo
1
UB7NH0H0.book Page 9 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-15
4

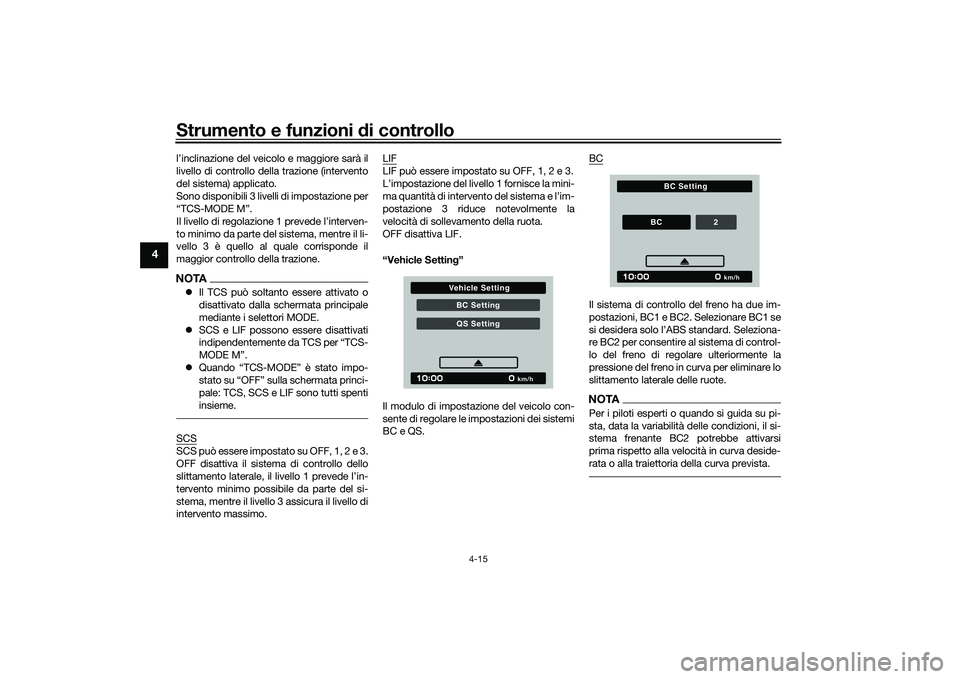

l’inclinazione del veicolo e maggiore sarà il
livello di controllo della trazione (intervento
del sistema) applicato.
Sono disponibili 3 livelli di impostazione per
“TCS-MODE M”.
Il livello di regolazione 1 prevede l’interven-
to minimo da parte del sistema, mentre il li-
vello 3 è quello al quale corrisponde il
maggior controllo della trazione.NOTA Il TCS può soltanto essere attivato o
disattivato dalla schermata principale
mediante i selettori MODE.
 SCS e LIF possono essere disattivati
indipendentemente da TCS per “TCS-
MODE M”.
 Quando “TCS-MODE” è stato impo-
stato su “OFF” sulla schermata princi-
pale: TCS, SCS e LIF sono tutti spenti
insieme.SCSSCS può essere impostato su OFF, 1, 2 e 3.
OFF disattiva il sistema di controllo dello
slittamento laterale, il livello 1 prevede l’in-
tervento minimo possibile da parte del si-
stema, mentre il livello 3 assicura il livello di
intervento massimo. LIF
LIF può essere impostato su OFF, 1, 2 e 3.
L’impostazione del livello 1 fornisce la mini-
ma quantità di intervento del sistema e l’im-
postazione 3 riduce notevolmente la
velocità di sollevamento della ruota.
OFF disattiva LIF.
“Vehicle Settin
g”
Il modulo di impostazione del veicolo con-
sente di regolare le impostazioni dei sistemi
BC e QS. BC
Il sistema di controllo del freno ha due im-
postazioni, BC1 e BC2. Selezionare BC1 se
si desidera solo l’ABS standard. Seleziona-
re BC2 per consentire al sistema di control-
lo del freno di regolare ulteriormente la
pressione del freno in curva per eliminare lo
slittamento laterale delle ruote.NOTAPer i piloti esperti o quando si guida su pi-
sta, data la variabilità delle condizioni, il si-
stema frenante BC2 potrebbe attivarsi
prima rispetto alla velocità in curva deside-
rata o alla traiettoria della curva prevista.
BC S
ettingQS S etting
km/h
Vehicle Setting
km/h
BC Setting
BC
2
UB7NH0H0.book Page 15 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-22
4
HAU13222

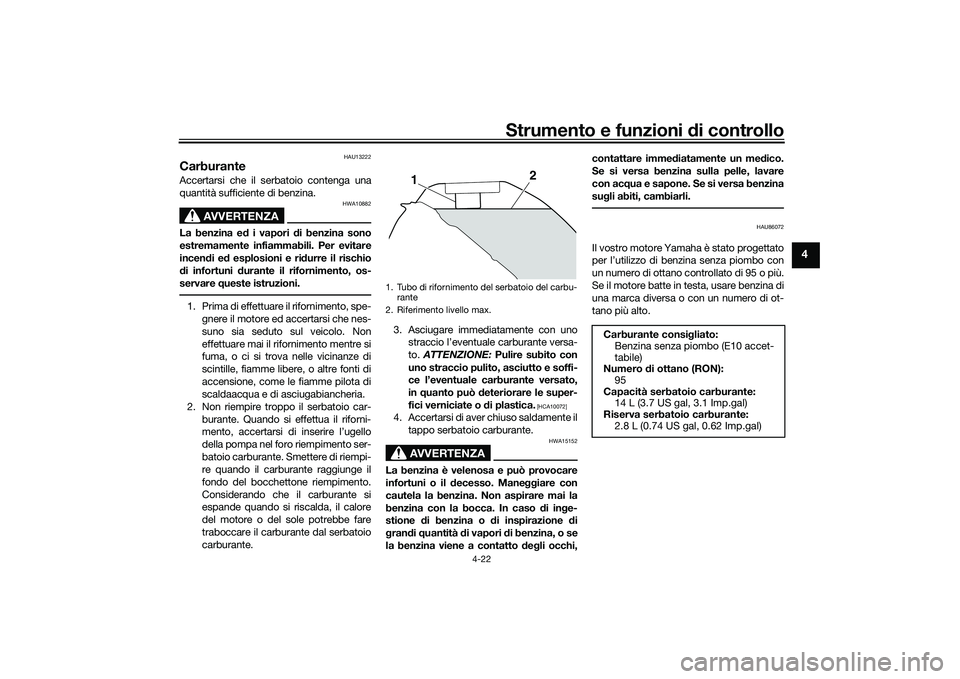

CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare immed
iatamente un medico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU86072
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina senza piombo con
un numero di ottano controllato di 95 o più.
Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di ot-
tano più alto.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1
2
Carburante consi gliato:
Benzina senza piombo (E10 accet-
tabile)
Numero d i ottano (RON):
95
Capacità serbatoio carburante: 14 L (3.7 US gal, 3.1 Imp.gal)
Riserva serbatoio carburante:
2.8 L (0.74 US gal, 0.62 Imp.gal)
UB7NH0H0.book Page 22 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-29
4

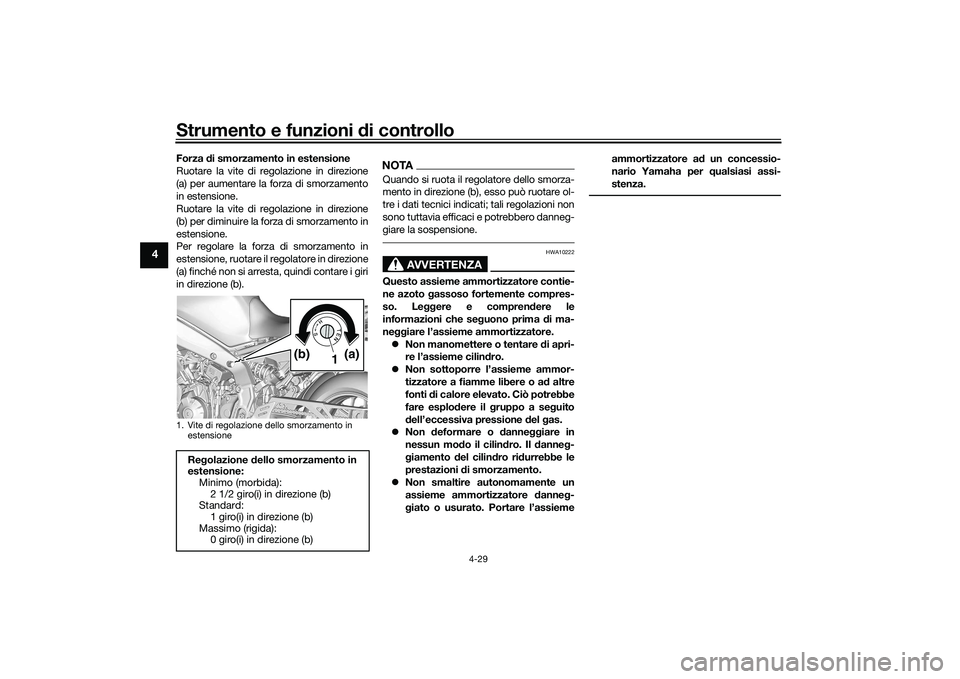

Forza di smorzamento in estensione
Ruotare la vite di regolazione in direzione
(a) per aumentare la forza di smorzamento
in estensione.
Ruotare la vite di regolazione in direzione
(b) per diminuire la forza di smorzamento in
estensione.
Per regolare la forza di smorzamento in
estensione, ruotare il regolatore in direzione
(a) finché non si arresta, quindi contare i giri
in direzione (b).
NOTAQuando si ruota il regolatore dello smorza-
mento in direzione (b), esso può ruotare ol-
tre i dati tecnici indicati; tali regolazioni non
sono tuttavia efficaci e potrebbero danneg-
giare la sospensione.
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Le ggere e compren dere le
informazioni che se guono prima d i ma-
ne ggiare l’assieme ammortizzatore.
 Non manomettere o tentare di apri-
re l’assieme cilin dro.
 Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il g ruppo a seg uito
d ell’eccessiva pressione del gas.
 Non deformare o danne ggiare in
nessun mo do il cilin dro. Il danne g-
g iamento del cilin dro ri durrebbe le
prestazioni d i smorzamento.
 Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme ammortizzatore a
d un concessio-
nario Yamaha per qualsiasi assi-
stenza.
1. Vite di regolazione dello smorzamento in estensioneRe golazione d ello smorzamento in
estensione: Minimo (morbida):
2 1/2 giro(i) in direzione (b)
Standard: 1 giro(i) in direzione (b)
Massimo (rigida): 0 giro(i) in direzione (b)
1(a)
(b)
UB7NH0H0.book Page 29 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-30
4
HAU84680

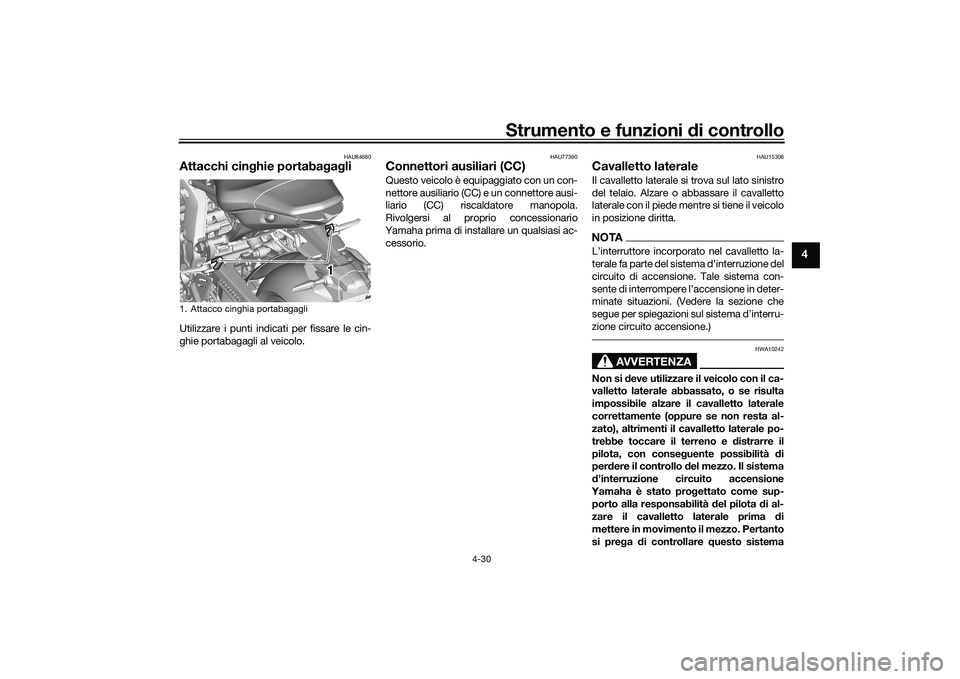

Attacchi cin ghie portaba gag liUtilizzare i punti indicati per fissare le cin-
ghie portabagagli al veicolo.
HAU77390
Connettori ausiliari (CC)Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC) e un connettore ausi-
liario (CC) riscaldatore manopola.
Rivolgersi al proprio concessionario
Yamaha prima di installare un qualsiasi ac-
cessorio.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA

circuito di accensione. Tale sistema con-

minate situazioni. (Vedere la sezione che

zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e d istrarre il
pilota, con conse guente possibilità d i
per dere il controllo del mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema
1. Attacco cinghia portabagagli
1 1 1
UB7NH0H0.book Page 30 Monday, October 5, 2020 4:16 PM
