Strumento e funzioni di controllo
4-2
4
HAU10474
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard

Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU84031
ON (aperto)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTA Il faro o i fari si accenderanno all’avvio
del motore.
 Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU73800
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-16
4
QSGli indicatori del sistema Quick Shift Sy-
stem sono divisi nelle sezioni QS e
QS . Le sezioni QS e QS non sono
collegate e possono essere attivate o disat-
tivate in maniera indipendente.
QS può essere impostato su ON oppure
OFF.
L’impostazione OFF disattiva la relativa
funzione di cambio marcia superiore o
cambio marcia inferiore, per cui occorre
utilizzare la leva frizione quando si cambia
alla marcia superiore o inferiore.NOTA
ne QSS: spegnere il motore con la marcia in

ne.
“Shift In dicator”
Questo modulo consente di impostare un
indicatore del cambio personalizzato.
Quando i giri/min del motore (rotazioni al
minuto) rientrano nell’intervallo specificato,
l’indicatore di marcia lampeggia.
Questo modulo prevede 3 opzioni:
“IND Mode” - l’indicatore del cambio può
essere attivato/disattivato
“IND Start” - è possibile scegliere il numero
di giri/min a cui l’indicatore inizia a lampeg-
giare. Una volta selezionato, ruotare il po-
tenziometro su/giù per aumentare o
diminuire il valore giri/min con incrementi di
200 giri/min. “IND Start” può essere impo-
stato tra 6000 - 12800 giri/min.
“IND Stop” - è possibile scegliere il numero
di giri/min a cui l’indicatore si arresta. Una
volta selezionato, ruotare il potenziometro
su/giù per aumentare o diminuire il valore giri/min con incrementi di 200 giri/min. “IND
Stop” può essere impostato tra 6200 -
13000 gir/min.
“Maintenance”
Questo modulo consente di registrare la di-
stanza percorsa tra i cambi dell’olio motore
(utilizzare l’opzione OIL), e per altre due op-
zioni a scelta (utilizzare INTERVAL 1 e IN-
TERVAL 2).
Per azzerare un contachilometri parziale di
manutenzione, selezionarlo e quindi tenere
premuto il potenziometro.
NOTAI nomi delle opzioni di manutenzione non
possono essere modificati.
km/h
QS Setting
Q
S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
OIL
INTERAVAL 1INTERAVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
UB7NH0H0.book Page 16 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-18
4

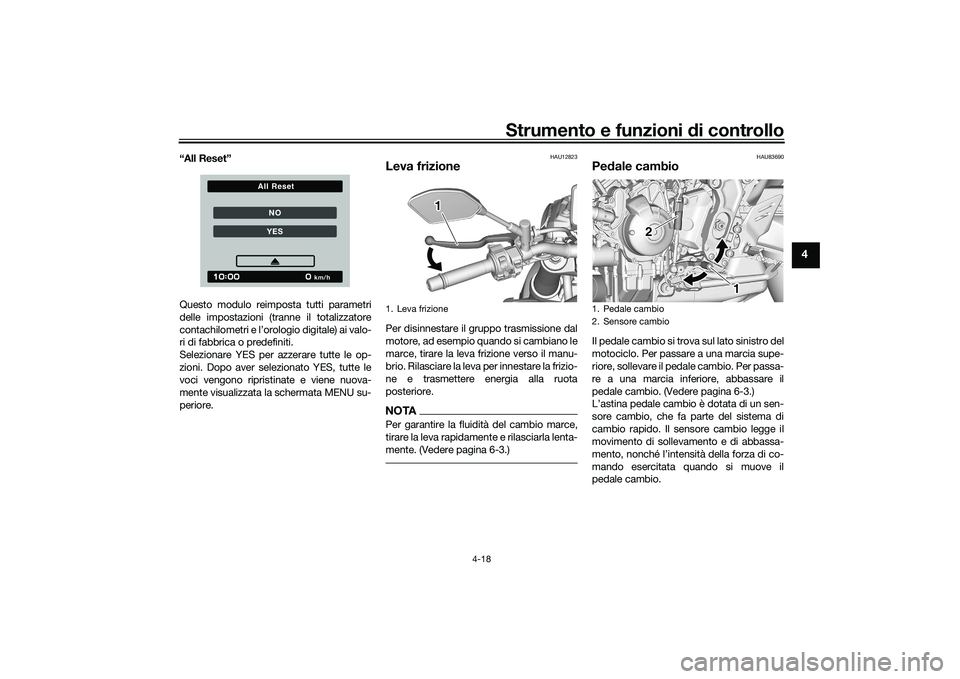

“All Reset”
Questo modulo reimposta tutti parametri
delle impostazioni (tranne il totalizzatore
contachilometri e l’orologio digitale) ai valo-
ri di fabbrica o predefiniti.
Selezionare YES per azzerare tutte le op-
zioni. Dopo aver selezionato YES, tutte le
voci vengono ripristinate e viene nuova-
mente visualizzata la schermata MENU su-
periore.
HAU12823
Leva frizionePer disinnestare il gruppo trasmissione dal
motore, ad esempio quando si cambiano le
marce, tirare la leva frizione verso il manu-
brio. Rilasciare la leva per innestare la frizio-
ne e trasmettere energia alla ruota
posteriore.NOTAPer garantire la fluidità del cambio marce,
tirare la leva rapidame nte e rilasciarla lenta-
mente. (Vedere pagina 6-3.)
HAU83690
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 6-3.)
L’astina pedale cambio è dotata di un sen-
sore cambio, che fa parte del sistema di
cambio rapido. Il sensore cambio legge il
movimento di sollevamento e di abbassa-
mento, nonché l’intensità della forza di co-
mando esercitata quando si muove il
pedale cambio.
NOYES
km/h
All Reset
1. Leva frizione
1 1 1
1. Pedale cambio
2. Sensore cambio
1 1 1
2 2
UB7NH0H0.book Page 18 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-19
4

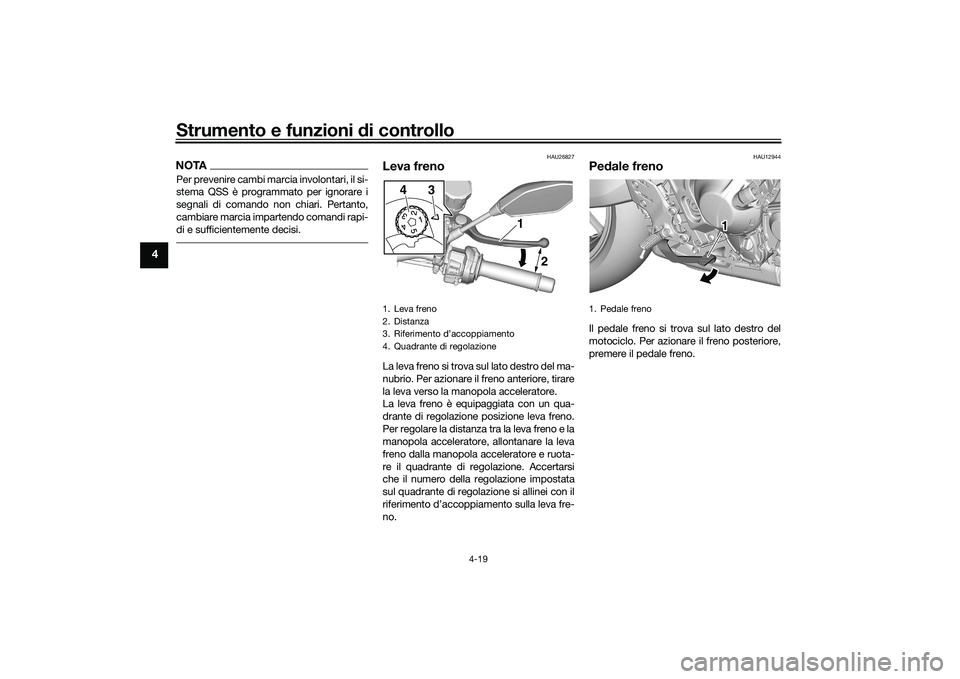

NOTAPer prevenire cambi marcia involontari, il si-
stema QSS è programmato per ignorare i
segnali di comando non chiari. Pertanto,
cambiare marcia impartendo comandi rapi-
di e sufficientemente decisi.
HAU26827
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare la leva
freno dalla manopola acceleratore e ruota-
re il quadrante di regolazione. Accertarsi
che il numero della regolazione impostata
sul quadrante di regolazione si allinei con il
riferimento d’accoppiamento sulla leva fre-
no.
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
1. Leva freno
2. Distanza
3. Riferimento d’accoppiamento
4. Quadrante di regolazione
1
2
4
3
1. Pedale freno
1 1 1
UB7NH0H0.book Page 19 Monday, October 5, 2020 4:16 PM
