Caractéristiques particulières
3-3
3
FAU91340
QSSLe système de passage rapide des rap-
ports permet un changement de rapport
assisté électroniquement, sans levier d’em-
brayage. Lorsque le capteur situé sur la tige
de sélecteur détecte le bon mouvement du
sélecteur, la puissance du moteur est mo-
mentanément ajustée pour permettre le
changement de vitesse.
Le système ne fonctionne pas lorsque le le-
vier d’embrayage est tiré ; il est donc pos-
sible de passer les vitesses normalement à
tout moment, même quand le système
QSS est activé. L’indicateur QS affiche
l’état en cours et des informations de fonc-
tionnement.
Conditions pour un passage à un rap-
port supérieur
 Vitesse du véhicule d’au moins
20 km/h (12 mi/h) 
Régime moteur d’au moins
2200 tr/mn
 Accélération (gaz ouverts)
Con ditions pour un rétrogra dage
 Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2000 tr/mn
 Régime moteur suffisamment éloigné
de la zone rouge
 Décélération et gaz coupés
N.B.Il est possible de régler QS et QS
individuellement.
 Pour passer au point mort ou passer
une vitesse à partir du point mort, il est
nécessaire d’utiliser le levier d’em-
brayage.
FAU91350
BCLe système de commande de frein régule la
pression du frein hydraulique pour les
roues avant et arrière lorsque les freins sont
serrés et qu’un blocage de roue est dé-
tecté. Le système présente deux réglages.
BC1 est l’ABS standard, qui règle la pres-
sion du frein en fonction de la vitesse du vé-
hicule et des données de vitesse de rota-
tion des roues. BC1 est conçu pour
s’enclencher et maximiser le freinage lors-
que le véhicule est à la verticale.
BC2 utilise des données supplémentaires
de l’IMU pour réguler la puissance de frei-
nage appliquée dans les virages afin de
supprimer le patinage latéral des roues.
Informations d e fonction-
nement QSS In
dicateur
Passage à un rapport supé- rieur possible
Rétrogradage possible
Le système QSS ne peut pas fonctionner
Le système QSS est désac- tivé
ABS
BC1/BC2 BC2 BC2
UB7NF0F0.book Page 3 Monday, October 5, 2020 3:27 PM

Entretien périodique et réglage
7-1
7
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d ’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors d e leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
d ir les éléments de frein avant de les
toucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
UB7NF0F0.book Page 1 Monday, October 5, 2020 3:27 PM

Entretien périodique et réglage
7-9
7
FAU19653
Contrôle des bougiesLes bougies sont des pièces importantes
du moteur et elles doivent être contrôlées
régulièrement, de préférence par un con-
cessionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légè rement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée. Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.

bonne approximation consiste à serrer de1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il fa
udra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10841
Afin d’éviter d’en dommager la fiche ra-
pi de de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les d eux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les d eux
sens.
Bougie spécifiée : NGK/LMAR9A-9
1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB7NF0F0.book Page 9 Monday, October 5, 2020 3:27 PM

Entretien périodique et réglage
7-15
7
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cet
entretien.
FAU64412
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression d e
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
Régime de ralenti du moteur :
1200–1400 tr/mn
UB7NF0F0.book Page 15 Monday, October 5, 2020 3:27 PM

Entretien périodique et réglage
7-35
7
FAU86420

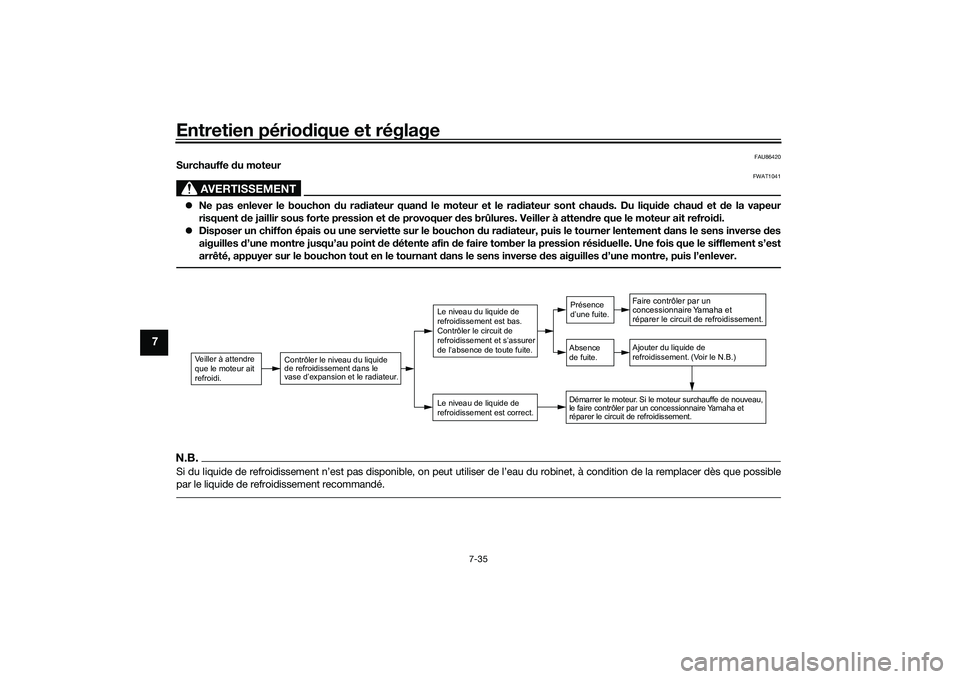

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont chaud s. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et d e provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin d e faire tomber la pression rési duelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant d ans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès qu e possible
par le liquide de refroidissement recommandé.
Veiller à attendre
que le moteur ait
refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’exp ansion et le radiateur.
Le niveau de liquide de
refroidissement est correct.Le niveau du liquide de
refroidissement est bas .
Contrôler le circuit de
refroidissement et s
’assurer
de l
’absence de toute fuite.
Faire contrôler par un
concessionnaire Y amaha et
réparer le circuit de refroidissement.Ajouter du liquide de
refroidissement. (Voir le N.B.)
Dém arrer le mote ur. Si le mote ur su rch auffe de no uve au ,
le f aire contrôler p ar un conce ssionna ire Yamaha et
rép arer le circ uit de refroidi ssement. Présence
d’une fuite.
Absence
de fuite.
