ESP YAMAHA MT-09 2022 Bruksanvisningar (in Swedish)

InnehållSäkerhetsinformation...................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Specialfunktioner ............................ 3-1
“D-MODE” ...................................... 3-1
“TCS-MODE”.................................. 3-1
Snabbväxling .................................. 3-2
BC................................................... 3-3
Instrument och
kontrollfunktioner ............................ 4-1
Startspärrsystem ............................ 4-1
Huvudströmbrytare/styrlås ............. 4-2
Omkopplare på styrhandtagen....... 4-3
Indikeringslampor och varningslampor ........................... 4-5
Display ............................................ 4-8
Inställningsmenyn MENU ............. 4-13
Kopplingshandtag ........................ 4-17
Växelpedal .................................... 4-17
Bromshandtag .............................. 4-18
Bromspedal .................................. 4-18
Bromsstyrsystem (BC).................. 4-18
Tanklock ....................................... 4-19
Bränsle ......................................... 4-20
Bränsletankens överfyllningsslang...................... 4-21 Katalysator .................................... 4-22
Sadel ............................................. 4-22
Läge för förarens fotpinne............. 4-23
Styrets läge .................................. 4-23
Justering av framgaffel.................. 4-24
Justering av stötdämpare ............. 4-26
Fästen för bagagerem ................... 4-27
Strömuttag .................................... 4-27
Sidostöd ........................................ 4-28
Avstängningssystem för
tändkrets.................................... 4-28
För din egen säkerhet –
kontroller före körning ..................... 5-1
Hantering och viktiga punkter
vid körning ......................................... 6-1
Inkörning av motorn ........................ 6-1
Starta motorn .................................. 6-2
Växling............................................. 6-3
Tips för att minska bränsleförbrukningen................... 6-4
Parkering ......................................... 6-5
Periodiskt underhåll och
justering ............................................. 7-1
Verktygssats.................................... 7-2
Tabeller över regelbundet underhåll ...................................... 7-3
Tabell över regelbunden skötsel av emissionssystemet ................. 7-3 Tabell över allmänt underhåll
och smörjning.............................. 7-5
Kontrollera tändstiften .................... 7-9
Kanister......................................... 7-10
Motorolja....................................... 7-10
Fördelar med Yamalube ............... 7-12
Kylvätska ...................................... 7-13
Luftfilter......................................... 7-14
Kontrollera tomgångsvarvtal......... 7-14
Ventilspel ...................................... 7-14
Däck.............................................. 7-15
Gjutna fälgar ................................. 7-17
Justering av kopplingshandtagets spel ......... 7-18
Kontroll av bromshandtagets spel ............................................ 7-18
Bromsljuskontakter....................... 7-19
Kontroll av bromsbelägg fram
och bak ..................................... 7-19
Kontroll av bromsvätskenivån ...... 7-20
Byte av bromsvätska .................... 7-21
Kedjespänning .............................. 7-21
Rengöring och smörjning
av kedja ..................................... 7-22
Kontroll och smörjning av kablar .................................... 7-23
Kontroll och smörjning av gashandtag........................... 7-23
Kontroll av och smörjning av
bromspedal och växelpedal ...... 7-23UB7NM1M0.book Page 1 Wednesd ay, September 1, 2021 2:00 PM

Säkerhetsinformation
1-2
1
• Blinka alltid innan du svänger ellerbyter fil. Se till att bilisterna kan se
dig.
 Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över motorcy-
keln.
• Passageraren ska alltid hålla i föra- ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
 Kör aldrig alkohol- eller narkotikapå-
verkad.
 Denna motorcykel är endast konstru-
erad för att köra på vägar. Den är inte
lämplig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar be-
ror på huvudskador. Att använda hjälm är
den allra främsta faktorn för att förhindra el-
ler minska huvudskador.  Använd alltid en godkänd hjälm. 
Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
 Att använda jacka, kraftiga stövlar,
byxor, handskar etc., är effektivt för att
förhindra eller minska skrubbsår och
skärsår.
 Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar,
fotstöd eller i hjulen och orsaka skador
eller en olycka.
 Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador.
 Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv. Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om
du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.
 Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
 Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
 Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastning
Om du sätter på tillbehör på motorcykeln
eller lastar den kan stabiliteten och hante-
ringen påverkas negativt om motorcykelns
viktfördelning ändras. För att undvika ris-
ken för olyckor, var ytterst försiktig när du
lastar motorcykeln eller sätter på tillbehör
på den. Var extra försiktig när du kör en
motorcykel med last eller tillbehör. Nedan
följer några allmänna riktlinjer om hur du
lastar motorcykeln t illsammans med infor-
mation om tillbehören:
UB7NM1M0.book Page 2 Wednesd ay, September 1, 2021 2:00 PM

För din egen säkerhet – kontroller före körning
5-2
5
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 7-19, 7-20
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
7-18
Gashandtag • Kontrollera att det rör sig obehindrat och återgår till hemläget automatiskt. 7-23
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 7-23
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.
7-21, 7-22
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
7-15, 7-17
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 7-23
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
7-24
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
7-24
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs. —
ARTIKEL
KONTROLLER SIDAN
UB7NM1M0.book Page 2 Wednesday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-10
7
MAU36113
KanisterDen här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används: Kontrollera alla slangkopplingar.
 Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
 Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.
MAU1990G
MotoroljaMotoroljans nivå ska kontrolleras regelbun-
det. Dessutom måste oljan och oljefilterin-
satsen bytas vid de intervall som anges i
tabellen för regelbunden skötsel.VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
 Se till att inga främmande föremål
kommer ner i vevhuset.
För att kontrollera motorns oljenivå
1. För en korrekt avläsning bör du vänta i några minuter tills oljan stabiliserats
efter det att motorn värmts upp.
2. Håll fordonet upprätt på en plan yta för
en exakt avläsning.
3. Titta i inspektionsfönstret längst ned på vevhusets högra sida.TIPSOljenivån bör vara mellan min- och max-
markeringarna.4. Ta bort oljepåfyllningslocket och fyll
på olja om motoroljan ligger vid eller
under den lägsta nivåmarkeringen.
1. Kanister
2. Kanisterventilation
3. Bränsletankens överfyllningsslang
1 1
2
3 123
Rekommenderad motorolja:
Se sidan 9-1.
Oljemängd: Oljebyte:2.80 L (2.96 US qt, 2.46 Imp.qt)
Med byte av oljefilter: 3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering
1 1
2
1
2
34
UB7NM1M0.book Page 10 Wedne
sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-21
7
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tät-
ningarna i huvudcylindrarna och
bromsoken samt bromsslangarna bytas vid
de intervall som anges nedan eller tidigare
om bromssystemet är skadat eller läcker. Bromstätningar: vartannat år
 Bromsslangar: vart 4:e år
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU91552
För att kontrollera kedjespänningen
1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Hitta mittpunkten på kedjan (läge B) genom att mäta (cirka 32 mm (1.26 in))
framåt från kanten på drivkedjeskyd-
det så som visas. 4. Tryck ned i mitten på drivkedjan och
mät avståndet A från drivkedjeskyd-
det till mitten av kedjelänken som
trycks ned i läge B.
5. Om avstånd A inte stämmer måste det justeras enligt följande.VIKTIGT: En felaktig kedjespän-
ning kan belasta motorn för myck-
et såväl som andra vitala delar på
motorcykeln, vilket kan leda till att
kedjan kuggar över eller brister.
Om avstånd A är större än
46.0 mm (1.81 in) kan kedjan ska-
da ramen, svingarmen och andra
delar. För att hindra att detta in-1. Kanten på drivkedjans skydd
2. Läge B2 1
1. Kedjeskydd
2. Avst

Periodiskt underhåll och justering
7-22
7
träffar bör du se till att kedjespän-
ningen håller sig inom
specifikationerna.
[MCA23070]MAU74260
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på båda sidor om svingarmen.
2. För att sträcka kedjan, vrid justerbul- ten för kedjespänning på båda sidor
om svingarmen i riktning (a). För att
lossa kedjan, vrid justerbulten på
båda sidor om svingarmen i riktning
(b), och tryck bakhjulet framåt.
TIPSAnvänd riktmarkeringarna på båda sidor
om svingarmen och kontrollera att båda
kedjesträckarna är i samma läge så att hju-
let blir rätt inriktat.3. Dra åt axelmuttern och dra sedan åtlåsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.
MAU23027
Rengöring och smörjning av
kedjaKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med ett kedjerengö-
ringsmedel och en liten mjuk borste.
VIKTIGT: För att inte skada O-ring-
arna får inte kedjan göras ren med
ångtvätt, högtryckstvätt eller
olämpliga lösningsmedel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd inte
motorolja eller annat smörjmedel
på kedjan eftersom de kan innehål-
la substanser som kan skada O-
ringarna.
[MCA11112]
1. Kedjesträckare
2. Axelmutter
3. Justerbult för kedjespänningen
4. Låsmutter
5. Riktmarkeringar
5 3
1 2
4
1. Justerbult f

Skötsel och förvaring av motorcykeln8-2
8
3. Täck ljuddämparens ände med enplastpåse och ett starkt gummiband.
4. Fukta envisa fläckar som insekter och fågelspillning med en våt duk i några
minuter.
5. Avlägsna vägsmuts och oljefläckar med ett avfettningsmedel av hög kva-
litet och en plastborste eller svamp.
VIKTIGT: Använd inte avfettnings-
medel på områden som måste
smörjas, till exempel tätningar,
packningar och hjulaxlar. Följ pro-
duktanvisningarna.
[MCA26290]
Tvätt 1. Skölj av eventuellt avfettningsmedel och skölj fordonet med en trädgårds-
slang. Använd endast tillräckligt med
tryck för att göra jobbet. Undvik att
spruta vatten direkt in i ljuddämparen,
på instrumentpanelen, i luftintag och
andra inre utrymmen som förvarings-
facken under sadeln.
2. Tvätta fordonet med ett rengörings-
medel för fordon av hög kvalitet blan-
dat med kallt vatten och en mjuk, ren
duk eller svamp. Använd en gammal
tandborste eller plastborste för att
komma åt svåråtkomliga ställen.
VIKTIGT: Använd kallt vatten om fordonet har varit utsatt för salt.
Varmt vatten gör saltet mer frätan-
de.
[MCA26301]
3. För modeller med vindruta: Rengör
vindrutan med en mjuk duk eller
svamp som fuktats med vatten och ett
pH-neutralt rengöringsmedel. Använd
ett rengöringsmedel eller polermedel
för vindrutor på motorcyklar av hög
kvalitet om det behövs. VIKTIGT: An-
vänd aldrig starka kemikalier till att
rengöra vindrutan. Vissa rengö-
ringsmedel för plast kan dessutom
repa vindrutan, så se till att testa
alla rengöringsprodukter innan du
använder dem.
[MCA26310]
4. Skölj noga med rent vatten. Se till att
avlägsna alla rester av rengörings-
medlet eftersom de kan skada plast-
delar.
Efter tvätten 1. Torka fordonet med sämskskinn eller en absorberande duk, helst en mikro-
fiberduk.
2. För modeller med drivkedja: Torka och smörj sedan drivkedjan för att för-
hindra rost. 3. Använd krompolish för att putsa krom,
aluminium och rostfria delar. Den ter-
miska missfärgningen på rostfria av-
gassystem kan ofta avlägsnas genom
polering.
4. Spruta på ett rostskyddsmedel på alla metalldelar inklusive krom- och nick-
elpläterade ytor. VARNING! Använd
inte silikon- eller oljespray på sad-
lar, handtag, fotpinnar i gummi eller
däckmönster. Det gör delarna hala,
vilket kan leda till att du förlorar
kontrollen. Rengör ytorna på dessa
delar noggrant innan du använder
fordonet.
[MWA20650]
5. Behandla gummi, vinyl och omålade plastdelar med en lämplig produkt.
6. Bättringsmåla små lackskador som orsakats av stenskott etc.
7. Vaxa alla lackade ytor med ett icke-sli-
pande vax eller använd en spray för
motorcykeldetaljer.
8. När du är klar ska du starta motorn
och låta den gå på tomgång i flera mi-
nuter för att avlägsna eventuell kvar-
varande fukt.
9. Om strålkastarens lins är immig ska du starta motorn och slå på strålkas-
taren för att avlägsna fukten.
10. Låt fordonet torka helt innan du ställer undan det eller täcker över det.
UB7NM1M0.book Page 2 Wednesd ay, September 1, 2021 2:00 PM

11-1
11

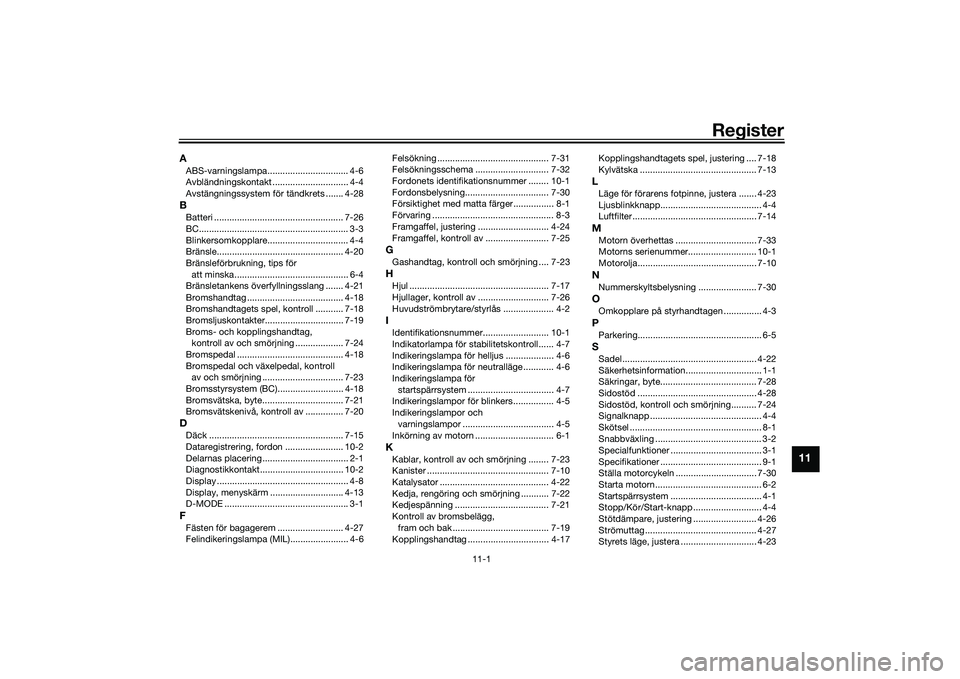

Register
AABS-varningslampa................................ 4-6
Avbländningskontakt .............................. 4-4
Avstängningssystem för tändkrets ....... 4-28BBatteri ................................................... 7-26
BC........................................................... 3-3
Blinkersomkopplare................................ 4-4
Bränsle.................................................. 4-20
Bränsleförbrukning, tips för att minska............................................. 6-4
Bränsletankens överfyllningsslang ....... 4-21
Bromshandtag ...................................... 4-18
Bromshandtagets spel, kontroll ........... 7-18
Bromsljuskontakter............................... 7-19
Broms- och kopplingshandtag, kontroll av och smörjning ................... 7-24
Bromspedal .......................................... 4-18
Bromspedal och växelpedal, kontroll av och smörjning ................................ 7-23
Bromsstyrsystem (BC).......................... 4-18
Bromsvätska, byte................................ 7-21
Bromsvätskenivå, kontroll av ............... 7-20DDäck ..................................................... 7-15
Dataregistrering, fordon ....................... 10-2
Delarnas placering .................................. 2-1
Diagnostikkontakt................................. 10-2
Display .................................................... 4-8
Display, menyskärm ............................. 4-13
D-MODE ................................................. 3-1FFästen för bagagerem .......................... 4-27
Felindikeringslampa (MIL)....................... 4-6 Felsökning ............................................ 7-31
Felsökningsschema ............................. 7-32
Fordonets identifikationsnummer ........ 10-1
Fordonsbelysning................................. 7-30
Försiktighet med matta färger ................ 8-1
Förvaring ................................................ 8-3
Framgaffel, justering ............................ 4-24
Framgaffel, kontroll av ......................... 7-25
GGashandtag, kontroll och smörjning .... 7-23HHjul ....................................................... 7-17
Hjullager, kontroll av ............................ 7-26
Huvudströmbrytare/styrlås .................... 4-2IIdentifikationsnummer.......................... 10-1
Indikatorlampa för stabilitetskontroll...... 4-7
Indikeringslampa för helljus ................... 4-6
Indikeringslampa för neutralläge ............ 4-6
Indikeringslampa för
startspärrsystem .................................. 4-7
Indikeringslampor för blinkers................ 4-5
Indikeringslampor och
varningslampor .................................... 4-5
Inkörning av motorn ............................... 6-1KKablar, kontroll av och smörjning ........ 7-23
Kanister ................................................ 7-10
Katalysator ........................................... 4-22
Kedja, rengöring och smörjning ........... 7-22
Kedjespänning ..................................... 7-21
Kontroll av bromsbelägg, fram och bak ...................................... 7-19
Kopplingshandtag ................................ 4-17 Kopplingshandtagets spel, justering .... 7-18
Kylvätska .............................................. 7-13
LLäge för förarens fotpinne, justera ....... 4-23
Ljusblinkknapp........................................ 4-4
Luftfilter ................................................. 7-14MMotorn överhettas ................................ 7-33
Motorns serienummer........................... 10-1
Motorolja............................................... 7-10NNummerskyltsbelysning ....................... 7-30OOmkopplare på styrhandtagen ............... 4-3PParkering................................................. 6-5SSadel..................................................... 4-22
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 7-28
Sidostöd ............................................... 4-28
Sidostöd, kontroll och smörjning.......... 7-24
Signalknapp ............................................ 4-4
Skötsel .................................................... 8-1
Snabbväxling .......................................... 3-2
Specialfunktioner .................................... 3-1
Specifikationer ........................................ 9-1
Ställa motorcykeln ................................ 7-30
Starta motorn.......................................... 6-2
Startspärrsystem .................................... 4-1
Stopp/Kör/Start-knapp ........................... 4-4
Stötdämpare, justering ......................... 4-26
Strömuttag ............................................ 4-27
Styrets läge, justera .............................. 4-23
UB7NM1M0.book Page 1 Wednesd
ay, September 1, 2021 2:00 PM
