Características especiais
3-1
3
PAU91323
“D-MODE”O “D-MODE” é um sistema de desempe-
nho do motor controlado eletronicamente.
AVISO
PWA18440
Não mude o mo do de transmissão en-
quanto o veículo está em an damento.O sistema “D-MODE” é constituído por 4
mapas de controlo diferentes que regulam
a resposta e a potência do motor, ofere-
cendo assim uma variedade de modos que
se adaptam às preferências de cada con-
dutor e ao ambiente de condução.
D-MODE 1 - Resposta do motor desporti-
va
D-MODE 2 - Resposta do motor moderada
D-MODE 3 - Resposta do motor suave
D-MODE 4 - Resposta do motor suave e li-
mita a potência do mesmoNOTA O ponto de afinação atual do “D-MO-
DE” é indicado no visor MODE. (Con-
sulte a página 4-11.)
 O ponto de afinação atual do “D-MO-
DE” é gravado quando o veículo for
desligado. 
O “D-MODE” é controlado pelos inter-
ruptores MODE; consulte a página
4-4 para obter mais informações.
PAU91434
“TCS-MODE”Este modelo está equipado com o sistema
de controlo de tração, o sistema de contro-
lo antipatinagem (SCS) e o sistema de con-
trolo de elevação (LIF). Estes estão
agrupados no “TCS-MODE”. O “TCS-MO-
DE” possui 4 configurações:
O “TCS-MODE M” é personalizável no
MENU de configurações, consulte a página
4-15.
Sistema de controlo d e tração
O sistema de controlo de tração ajuda a
manter a tração durante a aceleração. Se
for detetado pelos sensores que a roda tra-
seira está a perder a aderência (patina-
MODE Siste-
ma d e
con-
trolo d e
tra-
ção SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF DES-
LIGA- DO
(OFF) DES-
LIGA- DO
(OFF) DES-
LIGA- DO
(OFF)
UB7NP1P0.book Page 1 Monday, August 30, 2021 2:15 PM

Características especiais
3-3
3
com base nos dados provenientes da IMU
(Unidade de Medida Inercial). Este sistema
suporta o sistema de controlo de tração
para contribuir para uma condução mais
suave.
LIF
O sistema de controlo de elevação reduz a
velocidade a que a roda dianteira se eleva
no decurso de uma aceleração extrema,
como sucede nos arranques ou saídas em
curva. Quando é detetada uma elevação
da roda dianteira, a potência do motor é re-
gulada de modo a diminuir essa elevação
mantendo uma boa aceleração.
PAU91341
Sistema de mudança rápida de
velocidadeO sistema de mudança rápida de velocida-
de permite mudar de velocidade sem inter-
venção da alavanca da embraiagem e com
assistência eletrónica. Quando o sensor
colocado na haste das mudanças deteta o
movimento adequado no pedal de mudan-
ça de velocidades, o débito de potência do
motor é ajustado momentaneamente para
permitir que a mudança de velocidade se
faça.
O sistema de mudança rápida de velocida-
de não funciona se a alavanca da embraia-
gem estiver engatada, portanto, a
engrenagem normal pode ser realizada
mesmo quando o sistema de mudança rá-
pida de velocidade estiver definido como
ON. Verifique o indicador do sistema de
mudança rápida de velocidade para obter
informações sobre o estado e a usabilida-
de atuais.Condições de mudança para a velocida-
de seguinte
 Velocidade do veículo de pelo menos
20 km/h (12 mi/h)
 Velocidade do motor de pelo menos
2200 rpm
 Aceleração (acelerador aberto)
Condições de redução para a velocida-
de anterior  Velocidade do veículo de pelo menos
20 km/h (12 mi/h)
 Velocidade do motor de pelo menos
2000 rpm
 Velocidade do motor suficientemente
afastada da zona vermelha
 Desaceleração e acelerador comple-
tamente fechado
Usabilidade do sistema de
mudança rápida de velo- cidade Indicador
Mudança para a velocida- de seguinte OK
Redução para a velocidade anterior OK
Sistema de mudança rápida de velocidade não pode ser utilizado
Sistema de mudança rápida de velocidade desligado
UB7NP1P0.book Page 3 Monday, August 30, 2021 2:15 PM

Funções dos controlos e instrumentos
4-7
4
NOTAO motor é rigorosamente monitorizado
pelo sistema de diagnóstico de bordo para
este poder detetar qualquer deterioração
ou avaria do sistema de controlo de emis-
sões. Por conseguinte, o MIL pode acen-
der-se ou começar a piscar devido a
modificações do veículo, falta de manuten-
ção ou uso excessivo/indevido do motoci-
clo. Para evitar esta situação, observe as
seguintes precauções. Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha a corrente de transmissão
em bom estado.
 Mantenha a pressão correta nos
pneus. 
Mantenha uma altura adequada do
pedal do travão, para impedir que o
travão traseiro seja arrastado.
 Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, pre-
mir sistematicamente o pedal de em-
braiagem só até metade, etc.
PAU91500
Luz de advertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 5 km/h (3 mi/h) ou superior.NOTASe a luz de advertência não funcionar
como se descreve acima, ou se a luz de ad-
vertência se acender durante a condução,
é possível que o ABS não esteja a funcionar
bem. Solicite a um concessionário Yamaha
que verifique o veículo logo que possível.
AVISO
PWA21120
Se a luz de advertência do ABS não se
desligar depois de o veículo atingir os
5 km/h (3 mi/h) ou se a luz de advertên-
cia se acender durante a condução: 
Tenha mais cuidado para evitar o
bloqueio das rodas durante trava-
gens de emergência.
 Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
PAU88350
Indicador luminoso do sistema imobili-
zador “ ”
Depois de o interruptor principal ser desli-
gado e de terem passado 30 segundos, o
indicador luminoso ficará intermitente indi-
cando que o sistema imobilizador está ati-
vado. Passadas 24 horas, o indicador
luminoso para de piscar, mas o sistema
imobilizador continua ativado.NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.Interferência do transmissor recetor
Se o indicador luminoso do sistema imobi-
lizador piscar nesse padrão, lentamente
5 vezes e, depois, rapidamente 2 vezes, tal
UB7NP1P0.book Page 7 Monday, August 30, 2021 2:15 PM

Funções dos controlos e instrumentos
4-19
4
PAU12823
Alavanca da embraiagem Para desengatar o sistema de transmissão
do motor, como ao mudar de velocidade,
puxe a alavanca da embraiagem na direção
do guiador. Liberte a alavanca para engatar
a embraiagem e transmitir potência para a
roda traseira.NOTAA alavanca deverá ser premida rapidamen-
te e libertada lentamente, para mudanças
de velocidade suaves. (Consulte a página
6-3.)
PAU83692
Pedal de mudança de velocida-
desO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque o pedal de mu-
dança de velocidades para cima. Para
mudar a transmissão para uma velocidade
inferior, desloque o pedal de mudança de
velocidades para baixo. (Consulte a página
6-3.)
A haste das mudanças está equipada com
um sensor de mudança de velocidade, que
faz parte do sistema de mudança rápida de
velocidade. O sensor de mudança de velo-
cidade lê o movimento para cima e parabaixo, bem como a potência da força de
entrada quando o pedal de mudança de
velocidades é deslocado.
NOTAPara impedir mudanças de velocidade in-
desejadas, o sistema de mudança rápida
de velocidade está programado para igno-
rar sinais de entrada pouco claros. Por
conseguinte, certifique-se de que muda de
velocidade utilizando entradas rápidas e
com força suficiente.
1. Alavanca da embraiagem
1 1 1
1. Pedal de mudan

Funções dos controlos e instrumentos
4-21
4
vão para deixar o ABS desempenhar a sua
função — não “bombeie os travões” para
não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução. O sistema ABS funciona melhor em
grandes distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.A unidade hidráulica do ABS é controlada
pela ECU do ABS, que altera o sistema
para travagem convencional caso ocorra
uma avaria.
AVISO
PWA20891
O sistema de controlo de travagem não
substitui a utilização de técnicas de con-
dução e de travagem adequadas. O sis-
tema de controlo de travagem não
consegue evitar todas as perdas de tra-
ção causadas por travagem excessiva devido a excesso de velocidade ou der-
rapagem lateral de uma roda durante a
travagem em superfícies escorregadias.
NOTAO ABS efetua um teste de autodiagnóstico
quando o veículo é posto em funcionamen-
to e alcança uma velocidade de 5 km/h
(3 mi/h). Durante este teste, é possível ou-
vir-se estalidos provenientes da unidade
de controlo hidráulico e sentir-se uma vi-
bração na alavanca ou no pedal do travão,
mas isto é normal.PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1 1 1
2 21 1 12 2
UB7NP1P0.book Page 21 Monday, August 30, 2021 2:15 PM

Informações para o consumidor
10-2
10
PAU26481

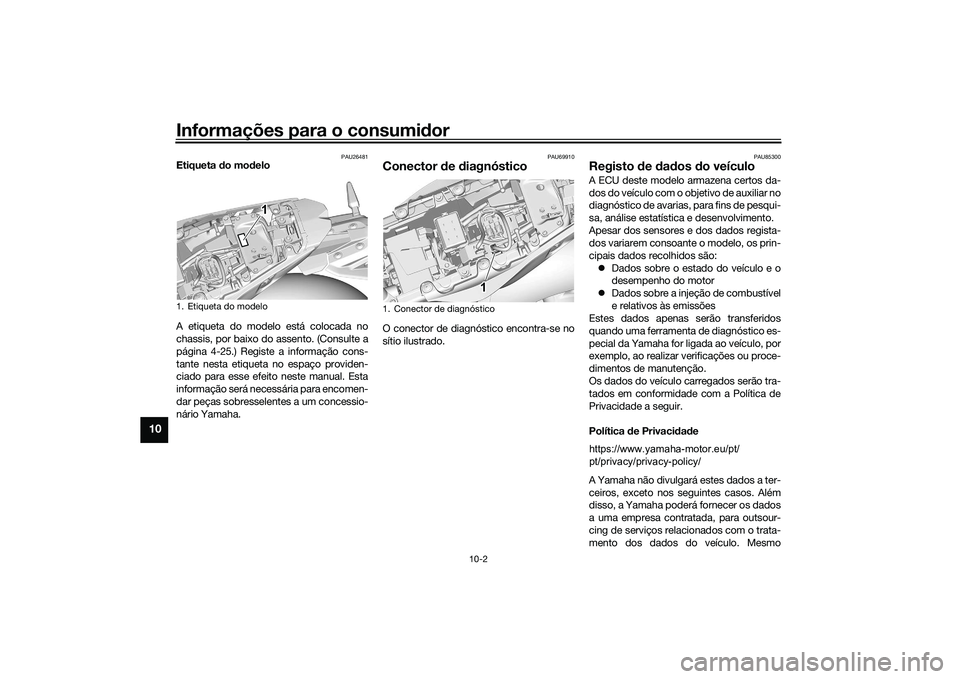

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 4-25.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dados do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são: Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Etiqueta do modelo
111
1. Conector de diagnóstico
1 1 1
https://www.yamaha-motor.eu/pt/
pt/privacy/privacy-policy/
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM
