display YAMAHA MT-09 2022 Manuale de Empleo (in Spanish)

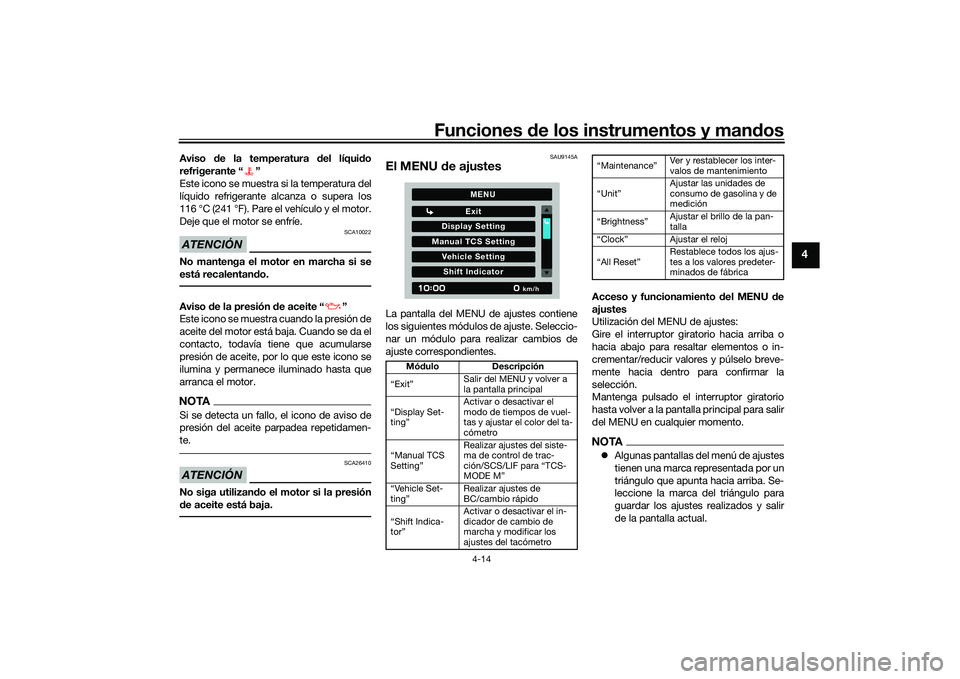

Funciones de los instrumentos y mandos
4-14
4
Aviso de la temperatura del líquido
refrigerante “ ”
Este icono se muestra si la temperatura del
líquido refrigerante alcanza o supera los
116 °C (241 °F). Pare el vehículo y el motor.
Deje que el motor se enfríe.ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentando.Aviso de la presión de aceite “ ”
Este icono se muestra cuando la presión de
aceite del motor está baja. Cuando se da el
contacto, todavía tiene que acumularse
presión de aceite, por lo que este icono se
ilumina y permanece iluminado hasta que
arranca el motor.NOTASi se detecta un fallo, el icono de aviso de
presión del aceite parpadea repetidamen-
te.ATENCIÓN
SCA26410
No siga utilizando el motor si la presión
de aceite está baja.
SAU9145A
El MENU de ajustesLa pantalla del MENU de ajustes contiene
los siguientes módulos de ajuste. Seleccio-
nar un módulo para realizar cambios de
ajuste correspondientes.Acceso y funcionamiento del MENU de
ajustes
Utilización del MENU de ajustes:
Gire el interruptor giratorio hacia arriba o
hacia abajo para resaltar elementos o in-
crementar/reducir valores y púlselo breve-
mente hacia dentro para confirmar la
selección.
Mantenga pulsado el interruptor giratorio
hasta volver a la pantalla principal para salir
del MENU en cualquier momento.
NOTA
Algunas pantallas del menú de ajustes
tienen una marca representada por un
triángulo que apunta hacia arriba. Se-
leccione la marca del triángulo para
guardar los ajustes realizados y salir
de la pantalla actual.
Módulo Descripción
“Exit” Salir del MENU y volver a
la pantalla principal
“Display Set-
ting” Activar o desactivar el
modo de tiempos de vuel-
tas y ajustar el color del ta-
cómetro
“Manual TCS
Setting” Realizar ajustes del siste-
ma de control de trac-
ción/SCS/LIF para “TCS-
MODE M”
“Vehicle Set-
ting” Realizar ajustes de
BC/cambio rápido
“Shift Indica-
tor” Activar o desactivar el in-
dicador de cambio de
marcha y modificar los
ajustes del tacómetro
Display S
etting
Exit
Manual TCS S ettingVehicle S ettingShift Ind icator
km/h
MENU

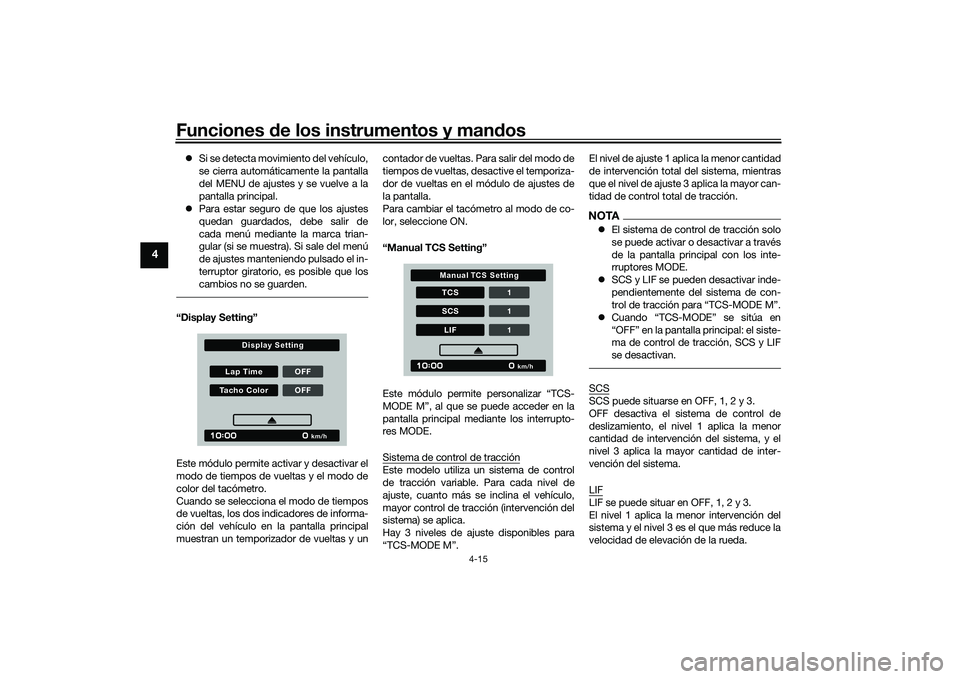

Funciones de los instrumentos y mandos
4-15
4
Si se detecta movimiento del vehículo,
se cierra automáticamente la pantalla
del MENU de ajustes y se vuelve a la
pantalla principal.
 Para estar seguro de que los ajustes
quedan guardados, debe salir de
cada menú mediante la marca trian-
gular (si se muestra). Si sale del menú
de ajustes manteniendo pulsado el in-
terruptor giratorio, es posible que los
cambios no se guarden.“Display Setting”
Este módulo permite activar y desactivar el
modo de tiempos de vueltas y el modo de
color del tacómetro.
Cuando se selecciona el modo de tiempos
de vueltas, los dos indicadores de informa-
ción del vehículo en la pantalla principal
muestran un temporizador de vueltas y un contador de vueltas. Para salir del modo de
tiempos de vueltas, desactive el temporiza-
dor de vueltas en el módulo de ajustes de
la pantalla.
Para cambiar el tacómetro al modo de co-
lor, seleccione ON.
“Manual TCS Setting”
Este módulo permite personalizar “TCS-
MODE M”, al que se puede acceder en la
pantalla principal mediante los interrupto-
res MODE.
Sistema de control de tracción
Este modelo utiliza un sistema de control
de tracción variable. Para cada nivel de
ajuste, cuanto más se inclina el vehículo,
mayor control de tracción (intervención del
sistema) se aplica.
Hay 3 niveles de ajuste disponibles para
“TCS-MODE M”.El nivel de ajuste 1 aplica la menor cantidad
de intervención total del sistema, mientras
que el nivel de ajuste 3 aplica la mayor can-
tidad de control total de tracción.
NOTA
El sistema de control de tracción solo
se puede activar o desactivar a través
de la pantalla principal con los inte-
rruptores MODE.
 SCS y LIF se pueden desactivar inde-
pendientemente del sistema de con-
trol de tracción para “TCS-MODE M”.
 Cuando “TCS-MODE” se sitúa en
“OFF” en la pantalla principal: el siste-
ma de control de tracción, SCS y LIF
se desactivan.SCSSCS puede situarse en OFF, 1, 2 y 3.
OFF desactiva el sistema de control de
deslizamiento, el nivel 1 aplica la menor
cantidad de intervención del sistema, y el
nivel 3 aplica la mayor cantidad de inter-
vención del sistema.
LIFLIF se puede situar en OFF, 1, 2 y 3.
El nivel 1 aplica la menor intervención del
sistema y el nivel 3 es el que más reduce la
velocidad de elevación de la rueda.
Lap Time OFFTacho Color OFF
km/h
Display Setting
TCS 1SC S 1LIF 1
km/h
Manual TCS Setting
