YAMAHA MT-09 2022 Manuale duso (in Italian)

Pulizia e rimessaggio del motociclo8-3
8
sulle manopole, sulle staffe poggia-
piedi in gomma o sui battistrada de-
gli pneumatici. In caso contrario, i
componenti diventeranno scivolosi,
con il rischio di causare la perdita di
controllo del veicolo. Pulire accura-
tamente le superfici di questi com-
ponenti prima di utilizzare il veicolo.[HWA20650]
5. Trattare i componenti in gomma, vinilee in plastica non verniciata con un ap-
posito prodotto per la loro cura.
6. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
7. Passare una cera non abrasiva su tut- te le superfici verniciate o utilizzare
uno spray per particolari per motocicli.
8. Terminata la pulizia, avviare il motore e lasciarlo funzionare al minimo per
qualche minuto per fare asciugare
l’umidità residua.
9. Se la lente faro si è appannata, avviare
il motore e accendere il faro per ri-
muovere l’umidità.
10. Lasciare asciugare completamente il
veicolo prima di rimessarlo o di coprir-
lo.
ATTENZIONE
HCA26320
Non applicare cera sui componenti
in gomma o in plastica non verni-
ciata.
 Non utilizzare prodotti abrasivi per
lucidare, onde evitare di logorare la
vernice.
 Applicare spray e cera con parsi-
monia. In seguito, rimuovere il pro-
dotto in eccesso.
AVVERTENZA
HWA20660
Corpi estranei rimasti sui freni o sugli
pneumatici possono far perdere il con-
trollo del veicolo.
 Accertarsi che non ci sia lubrifican-
te o cera sui freni o sugli pneumati-
ci.
 Se necessario, lavare gli pneumati-
ci con acqua calda e un detergente
neutro.
 Se necessario, pulire i dischi e le
pastiglie freno con detergente per
freni o acetone.
 Prima di marciare a velocità eleva-
te, provare la capacità di frenata del
veicolo ed il suo comportamento in
curva.
HAU83472
RimessaRimessare sempre il veicolo in un luogo fre-
sco e asciutto. Se necessario, proteggerlo
dalla polvere coprendolo con un telo per-
meabile. Accertarsi che il motore e l’im-
pianto di scarico si siano raffreddati prima
di coprire il veicolo. Se il veicolo resta spes-
so fermo per settimane tra un uso e l’altro,
si consiglia di utilizzare uno stabilizzatore
per carburante di qualità dopo ogni pieno.ATTENZIONE
HCA21170
Se si rimessa il veicolo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
 Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza di
ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.Rimessa prolungata
Prima di rimessare il veicolo per un periodo
di tempo prolungato (60 giorni o più):
UB7NH1H0.book Page 3 Thursday, August 19, 2021 11:04 AM

Pulizia e rimessaggio del motociclo
8-4
8
1. Eseguire tutte le riparazioni necessa-rie e qualsiasi intervento di manuten-
zione in sospeso.
2. Seguire tutte le istruzioni nella sezione Pulizia del presente capitolo.
3. Fare il pieno del serbatoio carburante, aggiungendo lo stabilizzatore per car-
burante secondo le istruzioni del pro-
dotto. Far funzionare il motore per 5
minuti per distribuire il carburante trat-
tato in tutto l’impianto del carburante.
4. Per i veicoli muniti di rubinetto benzi- na: Girare la leva rubinetto benzina in
posizione OFF.
5. Per i veicoli dotati di carburatore: Per prevenire l’accumulo di depositi di
carburante, scaricare il carburante
presente nella vaschetta carburatore
in un contenitore pulito. Riserrare il
bullone drenaggio e versare di nuovo
il carburante nel serbatoio carburante.
6. Utilizzare un olio protettivo per il ri- messaggio invernale del motore se-
guendo le istruzioni del prodotto per
proteggere i componenti interni del
motore dalla corrosione. Se l’olio pro-
tettivo per il rimessaggio del motore
non è disponibile, procedere come
segue per ciascun cilindro:
a. Togliere il cappuccio candela e la candela. b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul- la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poiinstallare la candela ed il cappuc-
cio candela.
7. Lubrificare tutti i cavi di comando, i perni di guida, i pediali e tutte le leve,
nonché il cavalletto laterale e il caval-
letto centrale (se presente).
8. Controllare e ripristinare la pressione
pneumatico e poi sollevare il veicolo in
modo che tutte le ruote non tocchino
terra. Altrimenti, far girare le ruote di poco una volta al mese in modo da
prevenire il danneggiamento locale
dei pneumatici.
9. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
10. Rimuovere la batteria e caricarla com- pletamente, oppure collegare un cari-
cabatteria mantenitore per mantenere
la carica ottimale della batteria.
ATTENZIONE: Verificare che la bat-
teria e il relativo caricabatteria sia-
no compatibili. Non caricare le
batterie VRLA con caricabatterie
convenzionali.
[HCA26330]
NOTA Se la batteria verrà rimossa, caricarla
una volta al mese e conservarla in un
luogo temperato in cui la temperatura
sia di 0-30 °C (32-90 °F).
 Per maggiori informazioni sulla carica
e sulla conservazione della batteria,
vedere pagina 7-30.
UB7NH1H0.book Page 4 Thursday, August 19, 2021 11:04 AM

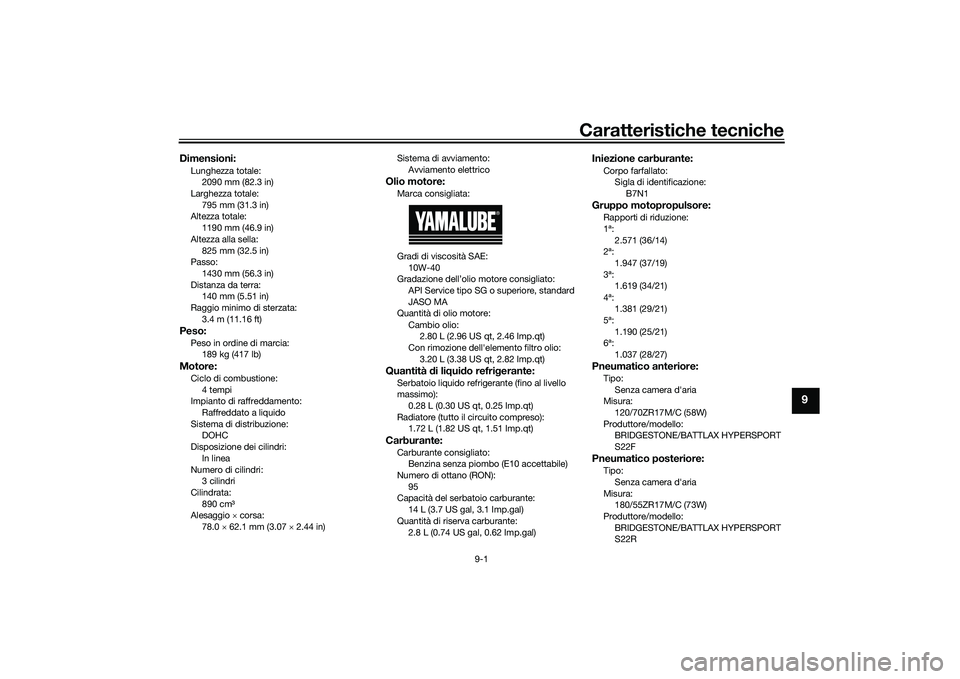

Caratteristiche tecniche
9-1
9
Dimensioni:Lunghezza totale:2090 mm (82.3 in)
Larghezza totale:
795 mm (31.3 in)
Altezza totale: 1190 mm (46.9 in)
Altezza alla sella: 825 mm (32.5 in)
Passo:
1430 mm (56.3 in)
Distanza da terra: 140 mm (5.51 in)
Raggio minimo di sterzata: 3.4 m (11.16 ft)Peso:Peso in ordine di marcia:189 kg (417 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri:
In linea
Numero di cilindri: 3 cilindri
Cilindrata: 890 cm3
Alesaggio  corsa:
78.0  62.1 mm (3.07  2.44 in) Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio:2.80 L (2.96 US qt, 2.46 Imp.qt)
Con rimozione dell'elemento filtro olio:
3.20 L (3.38 US qt, 2.82 Imp.qt)Quantità di liquido refrigerante:Serbatoio liquido refrigerante (fino al livello
massimo):0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiatore (tutto il circuito compreso): 1.72 L (1.82 US qt, 1.51 Imp.qt)Carburante:Carburante consigliato:Benzina senza piombo (E10 accettabile)
Numero di ottano (RON): 95
Capacità del serbatoio carburante:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantità di riserva carburante: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:B7N1Gruppo motopropulsore:Rapporti di riduzione:
1ª: 2.571 (36/14)
2ª:
1.947 (37/19)
3ª: 1.619 (34/21)
4ª: 1.381 (29/21)
5ª:
1.190 (25/21)
6ª: 1.037 (28/27)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPERSPORT S22FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 180/55ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPERSPORT S22R
UB7NH1H0.book Page 1 Thursday, August 19, 2021 11:04 AM

Caratteristiche tecniche
9-2
9
Carico:Carico massimo:166 kg (366 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Freno anteriore:Tipo: Freno a doppio disco idraulicoFreno posteriore:Tipo:Freno monodisco idraulicoSospensione anteriore:Tipo:
Forcella telescopicaSospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)Impianto elettrico:Tensione impianto:
12 VBatteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 Ah (10 HR)Potenza lampadina:Faro:LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: LED Indicatore di direzione posteriore:
LED
Luce ausiliaria: LED
Luce targa:
5.0 W
UB7NH1H0.book Page 2 Thursday, August 19, 2021 11:04 AM

Informazioni per I consumatori
10-1
10
HAU53562
Numeri d’identificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero identificazione veicolo
Il numero identificazione veicolo è impres-
so sul cannotto sterzo. Riportare questo
numero nell’apposito spazio.NOTAIl numero identificazione veicolo serve ad
identificare il motociclo e può venire utiliz-
zato per immatricolare il motociclo presso
le autorità competenti della zona interessa-
ta.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481
Etichetta modello
1. Numero identificazione veicolo
1 1 1
1. Numero di serie motore
1. Etichetta modello
1 1 1
1 1 1
UB7NH1H0.book Page 1 Thursday, August 19, 2021 11:04 AM

Informazioni per I consumatori
10-2
10
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 4-25.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
HAU69910
Connettore diagnosticoIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Registrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in: Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1 1 1
https://www.yamaha-motor.eu/it/
it/privacy/privacy-policy/
UB7NH1H0.book Page 2 Thursday, August 19, 2021 11:04 AM

Informazioni per I consumatori
10-3
10
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna. Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
UB7NH1H0.book Page 3 Thursday, August 19, 2021 11:04 AM

11-1
11
Indice analiticoAAssieme ammortizzatore, regolazione ......................................... 4-28
Attacchi cinghie portabagagli ............... 4-30
Avviare il motore ..................................... 6-2BBatteria ................................................. 7-30
BC ........................................................... 3-4
Blocchetto accensione/bloccasterzo ..... 4-2CCambio della marcia ............................... 6-3
Cambio elettronico ................................. 3-3
Candele, controllo................................. 7-10
Caratteristiche tecniche .......................... 9-1
Carburante ............................................ 4-22
Carburante, consigli per ridurne il consumo............................................... 6-4
Catena di trasmissione, pulizia e lubrificazione ...................................... 7-25
Cavalletto laterale ................................. 4-31
Cavalletto laterale, controllo e lubrificazione ...................................... 7-28
Cavi, controllo e lubrific azione.............. 7-26
Come supportare il motociclo .............. 7-34
Commutatore luce abbagliante/ anabbagliante ....................................... 4-4
Connettore diagnostico ........................ 10-2
Connettori ausiliari (CC) ........................ 4-30
Convertitore catalitico........................... 4-24
Cura ........................................................ 8-1
Cuscinetti ruote, controllo .................... 7-30DDisplay .................................................... 4-9
Display, schermata menu ..................... 4-14 D-MODE ................................................. 3-1
EElemento filtrante ................................. 7-15
Etichetta modello ................................. 10-1FFiltro a carboni attivi ............................. 7-11
Forcella, controllo ................................. 7-29
Forcella, regolazione ............................ 4-26
Funzioni speciali ..................................... 3-1
Fusibili, sostituzione ............................. 7-31GGioco della leva freno, controllo........... 7-20
Gioco della leva frizione, regolazione ... 7-19
Gioco valvole ........................................ 7-16IInformazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/
Avviamento .......................................... 4-4
Interruttore avvisatore acustico .............. 4-4
Interruttore di segnalazione luce abbagliante .......................................... 4-4
Interruttore indicatore di direzione ......... 4-4
Interruttore luci d’emergenza ................. 4-4
Interruttori luci stop .............................. 7-21
Interruttori manubrio............................... 4-3KKit attrezzi............................................... 7-2LLeva freno............................................. 4-19
Leva frizione ......................................... 4-18
Leve freno e frizione, controllo e lubrificazione ...................................... 7-27
Liquido freni, cambio............................ 7-23
Liquido refrigerante .............................. 7-14 Livello liquido freni, controllo ................7-22
Luce targa .............................................7-34
Luci veicolo ...........................................7-33
MManopola acceleratore, controllo
e lubrificazione....................................7-26
Manutenzione e lubrificazione,
periodiche .............................................7-5
Manutenzione, sistema di controllo emissioni ...............................................7-3NNumeri d’identificazione .......................10-1
Numero di serie motore ........................10-1
Numero identificazione veicolo .............10-1OOlio motore ...........................................7-11PParcheggio ..............................................6-5
Pastiglie del freno anteriore e
posteriore, controllo............................7-21
Pedale cambio ......................................4-19
Pedale freno ..........................................4-20
Pedali freno e cambio, controllo e lubrificazione....................................7-27
Perni del forcellone, lubrificazione ........7-28
Pneumatici ............................................7-16
Posizione del manubrio, regolazione ....4-26
Posizione poggiapiedi pilota,
regolazione .........................................4-25
Posizioni dei componenti ........................2-1RRegime del minimo, controllo ...............7-16
Registrazione dei dati, veicolo ..............10-2
Ricerca ed eliminazione guasti .............7-34
UB7NH1H0.book Page 1 Thursday, August 19, 2021 11:04 AM

Indice analitico
11-2
11
Rimessa .................................................. 8-3
Rodaggio ................................................ 6-1
Ruote .................................................... 7-19SSella ...................................................... 4-25
Sistema di controllo del freno (BC)....... 4-20
Sistema d’interruzione circuito accensione ......................................... 4-31
Sistema immobilizzatore ........................ 4-1
Spia ABS ................................................ 4-7
Spia di segnalazione controllo stabilità ................................................. 4-8
Spia di segnalazione guasto (MIL).......... 4-6
Spia immobilizer ..................................... 4-7
Spia livello carburante ............................ 4-6
Spia luce abbagliante ............................. 4-6
Spia marcia in folle ................................. 4-6
Spia pressione olio e temperatura liquido refrigerante ............................... 4-8
Spia sistema ausiliario ............................ 4-8
Spie di segnalazione e di avvertimento......................................... 4-6
Spie indicatore di direzione .................... 4-6
Sterzo, controllo ................................... 7-29
Surriscaldamento del motore ............... 7-37TTabella di ricerca ed eliminazione guasti.................................................. 7-36
Tappo serbatoio carburante ................. 4-21
TCS-MODE............................................. 3-1
Tensione della catena........................... 7-23
Tubo di troppopieno del serbatoio carburante .......................................... 4-24
VVerniciatura opaca, prestare attenzione ............................................ 8-1YYamalube ............................................. 7-14
UB7NH1H0.book Page 2 Thursday, August 19, 2021 11:04 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
