USB YAMAHA MT-10 2016 Betriebsanleitungen (in German)

InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und Instrumente .................................. 2-3
Spezialfunktionen ............................. 3-1
Tempomat ....................................... 3-1
D-Modus (Antriebsmodus )............... 3-3
Traktionskontrollsystem ................... 3-4
Funktionen der Instrumente und
Bedienungselemente ........................ 4-1
System der Wegfahrsperre.............. 4-1
Zünd-/Lenkschloss ....... ................... 4-2
Lenkerarmaturen ............................. 4-4
Kontrollleuchten und Warnleuchten ............................... 4-5
Multifunktionsmesser-Einheit........... 4-9
Kupplungshebel ............................. 4-17
Fußschalthebel .............................. 4-17
Handbremshebel .......... ................. 4-17
Fußbremshebel ............................. 4-18
ABS ............................................... 4-18
Tankverschluss.............................. 4-19
Kraftstoff ........................................ 4-20
Kraftstofftank-Überlaufschlauch .... 4-21
Katalysator..................................... 4-22
Sitzbank ......................................... 4-22 Teleskopgabel einstellen............... 4-23
Federbein einstellen ....
.................. 4-25
Spanngurt-Halterungen . ................ 4-27
EXUP-System ............................... 4-28
Nebenverbraucheranschluss-
Buchse ....................................... 4-28
Seitenständer .. ............................ .. 4-29
Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 4-30
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn... 5-1
Wichtige Fahr- und
Bedienungshinweise ........................ 6-1
Motor starten ................................... 6-1
Schalten .......................................... 6-2
Tipps zum Kraftstoffsparen ............. 6-3
Einfahrvorschriften .......................... 6-3
Parken ............................................. 6-4
Regelmäßige Wartung und
Einstellung ........................................ 7-1
Bordwerkzeuge ........... .................... 7-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ......... 7-3
Allgemeine Wartungs- und Schmiertabelle ............................. 7-5
Zündkerzen prüfen ...... .................... 7-9
Kanister ......................................... 7-10
Motoröl und Ölfilterpa trone............ 7-10 Kühlflüssigkeit ................................ 7-13
Luftfiltereinsatz............................... 7-17
Leerlaufdrehzahl prüfen ................. 7-17
Spiel des Gasdrehgriffs prüfen ...... 7-17
Ventilspiel ...................................... 7-18
Reifen ............................................ 7-18
Gussräder ...................................... 7-20
Kupplungshebel-Spiel einstellen.... 7-21
Spiel des Handbremshebels
prüfen ......................................... 7-21
Bremslichtschalter ......................... 7-22

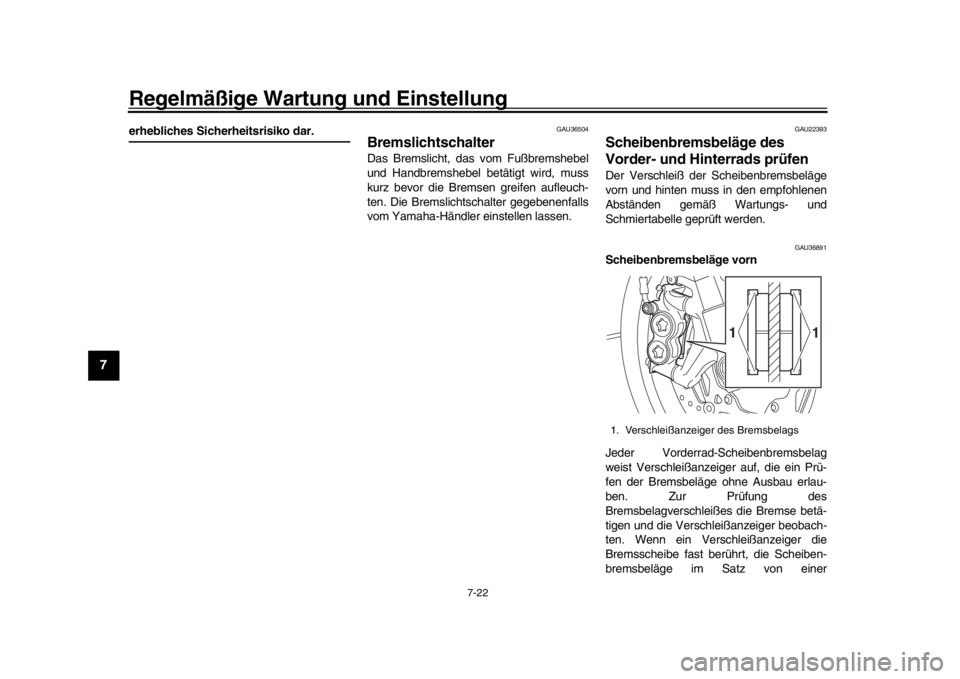

Scheibenbremsbeläge des Vorder- und Hinterrads prüfen.... 7-22
Bremsflüssigkeitsstand prüfen ....... 7-23
Bremsflüssigkeit wechseln............. 7-24
Antriebsketten-Durchhang ............. 7-25
Antriebskette säubern und
schmieren ................................... 7-26
Bowdenzüge prüfen und schmieren ................................... 7-26
Gasdrehgriff und Gaszug kontrollieren und schmieren ....... 7-27
Fußbrems- und Schalthebel
prüfen und schmieren. ................ 7-27
Handbrems- und Kupplungshebel
prüfen und schmieren. ................ 7-28
Seitenständer prüfen und schmieren ................................... 7-28
Schwingen-Drehpunkte sc
hmieren ................................... 7-29
Teleskopgabel prüfen .................... 7-29
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分

1-1
1
2
3
4
5
6
7
8
9
10
11
12
Sicherheitsinformationen
GAU1028B
Seien Sie ein verantw ortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.

Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungs arbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern, Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu erkennen zu geben ist daher eine
sehr effektive Methode, Unfälle dieser
Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben. Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals ein Motorrad,
wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分

Beschreibung
2-2
12
3
4
5
6
7
8
9
10
11
12
GAU10421
Rechte Seitenansicht
9
11 1 0
12 8
1, 2
4
3
5, 6, 7
1. Hauptsicherung (Seite 7-32)
2. Sicherung des ABS-Motors (Seite 7-32)
3. Bordwerkzeug (Seite 7-2)
4. Kraftstofftank-Verschluss (Seite 4-19)
5. Einstellmutter (Federvorspannung) (Seite 4-23)
6. Einstellschraube (Zugstufen-Dä mpfungskraft) (Seite 4-23)
7. Druckstufendämpfungs-Einstellschraube (Seite 4-23)
8. Kühlflüssigkeits-Ausgl eichsbehälter (Seite 7-13) 9. Motoröl-Einfüllschraubverschluss (Seite 7-10)
10.Kühlflüssigkeits-Abl
assschraube (Seite 7-14)
11.Fußbremshebel (Seite 4-18)
12.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 7-23)
UB67G0G0.book 2 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-18
1
2
34
5
6
7
8
9
10
11
12
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
ABSDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Bremswir-
kung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.

Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf
Schotterpisten, kann der Brems-
weg mit ABS sogar länger sein alsohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was
jedoch kein Anzeichen für eine Stö-
rung ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür
benötigt. Des-
halb wenden Sie sich bitte an IhreYamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
1. Fußbremshebel
1
UB67G0G0.book 18 ページ ２０１６年２月１５日　月曜日　午後１時９分

Regelmäßige Wartung und Einstellung
7-3
1
2
3
4
5
678
9
10
11
12
GAU71030
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbei ten erfordern Spezialwerkzeuge, besondere Daten und techni sche Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71050
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
Ersetzen, falls nötig. 
2 * Zündkerzen Zustand kontrollieren.
Elektrodenabstand einstellen und
reinigen. 
Ersetzen. 
3 * Ventilspiel Kontrollieren und einstellen. Alle 40000 km (24000 mi)
4* Kraftstoff-Einsprit-
zung Leerlaufdrehzahl kontrollieren
und einstellen. 
Synchronisierung kontrollieren und einstellen. 
5*Auspuffanlage Auf Leckage kontrollieren.
Ggf. festziehen.
Dichtungen ersetzen, falls nötig. 
UB67G0G0.book 3 ページ ２０１６年２月１５日　月曜日　午後１時９分

Regelmäßige Wartung und Einstellung
7-6
1
2
3
4
5
67
8
9
10
11
12
10 * Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
11 * Schwingenlager Funktion und auf übermäßiges
Spiel kontrollieren. 
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
12 Antriebskette Den Durchhang, die Ausrichtung
und den Zustand der
Antriebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 1000 km (600 mi) und nach dem Wa
schen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
13 * Lenkkopflager Lagerbaugruppen auf festen Sitz
kontrollieren.  
Mäßig mit Lithiumseifenfett schmieren. 
14 * Lenkungsdämpfer Funktion prüfen und auf Öllecks
kontrollieren. 
15 * Fahrgestellhalterun-
gen Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. 
16 Handbremshebe-
lumlenkwelle Mit Silikonfett schmieren.

17 Fußbremshebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

18 Kupplungshebe-
lumlenkwelle Mit Lithiumseifenfett schmieren.

19 Fußschalthebelum-
lenkwelle Mit Lithiumseifenfett schmieren.

20 Seitenständer Funktion prüfen.
Mit Lithiumseifenfett schmieren. 
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES-
KONTROLLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB67G0G0.book 6 ページ ２０１６年２月１５日　月曜日　午後１時９分

Regelmäßige Wartung und Einstellung
7-9
1
2
3
4
5
678
9
10
11
12
GAU67110
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue
ersetzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündkerzenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR9E-J
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze (neu):18 Nm (1.8 m·kgf, 13 ft·lbf)
Zündkerze (nach der Prüfung):
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
1
UB67G0G0.book 9 ページ ２０１６年２月１５日　月曜日　午後１時９分

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
67
8
9
10
11
12
HINWEISSicherstellen, dass der O-Ring korrekt sitzt. 6. Die neue Ölfilterpatrone mit einem Öl- filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
7. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 8. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd- körper in das Kurbelgehäuse ein-
dringen.
9. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEISBei korrektem Ölstand darf die Öl-
druck-Warnleuchte nach dem Anlassen desMotors nicht mehr leuchten.ACHTUNG
GCA20860
Wenn die Öldruck-Warnleuchte blinkt
oder dauerhaft leuchtet, obwohl der Öl-
stand korrekt ist, sofort den Motor aus-
schalten und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
10. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone:17 Nm (1.7m·kgf, 12 ft·lbf)
Anzugsmoment: Motoröl-Ablassschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1
Empfohlene Ölsorte: Vollsynthetisch
10W-40, 15W-50
Füllmenge:
Ölwechsel:3.90 L (4.12 US qt, 3.43 Imp.qt)
Mit Ölfilterausbau:
4.10 L (4.33 US qt, 3.61 Imp.qt)
UB67G0G0.book 12 ページ ２０１６年２月１５日　月曜日　午後１時９分

Regelmäßige Wartung und Einstellung
7-22
1
2
3
4
5
67
8
9
10
11
12
erhebliches Sicherheitsrisiko dar.
GAU36504
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
Scheibenbremsbeläge vorn
Jeder Vorderrad- Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Wenn ein Verschleißanzeiger die
Bremsscheibe fast berührt, die Scheiben-
bremsbeläge im Satz von einer1. Verschleißanzeiger des Bremsbelags
1
1
UB67G0G0.book 22 ページ ２０１６年２月１５日　月曜日　午後１時９分

Regelmäßige Wartung und Einstellung
7-23
1
2
3
4
5
678
9
10
11
12
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU48071
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Brem sbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22582
Bremsflüssigkeitsstand prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des
Flüssigkeitsstands muss der Vorratsbehäl-
ter waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vorderradbremse Hinterradbremse
WARNUNG
GWA15991
Unsachgemäße Wartung kann zu einem
Verlust der Bremswirkung führen. Fol-
gende Vorsichtsmaßregeln beachten:
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und die Bremsleistung verringern.

Den Einfüllschraubverschluss vor
dem Abnehmen säubern. Nur
Bremsflüssigkeit DOT 4 aus einem
versiegelten Behälter verwenden.

Nur vorgeschriebene Bremsflüssig-
keit verwenden; andere Flüssigkei-
ten können die Gummidichtungen
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
LOWER1
1. Minimalstand-MarkierungVorgeschriebene Bremsflüssigkeit:
DOT 4
1
UB67G0G0.book 23 ページ ２０１６年２月１５日　月曜日　午後１時９分
