YAMAHA MT-10 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
4-22
1
2
345
6
7
8
9
10
11
12
ska bulten på respektive framgaffelben vri-
das i riktning (b).TIPSÄven om det totala antalet klick i justerings-
mekanismen för dämpkraft kanske inte helt
överensstämmer med specifikationerna på
grund av mindre avvikelser i produktionen,
gäller alltid detta antal klick för hela inställ- ningsintervallet. För att få en noggrann in-
ställning bör du kontrollera antalet klick för
varje justeringsmekanism för dämpkraft och
ändra i specifikationerna vid behov.
MAU74240
Justering av stötdämpare
VARNING
MWA10222
S
tötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
Under inga omständigheter får cy-
lindern öppnas eller byggas om.

Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.

Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.

Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-säljare.
VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-kanismen.
Den här modellen är utrustad med justerbar
fjädring. Fjäderförs pänning, återfjädring,
snabb kompressionsdämpning och lång-
1. Justerbult för kompressionsdämpningKompressionsdämpningsinställ-
ning: Minimum (mjuk): 23 klick i riktning (b)*
Standard: 17 klick i riktning (b)*
Maximum (hård):
1 klick i riktning (b)*
* Med justerbulten skruvad helt i rikt- ning (a)
1
(a) (b)
B67-9-M0.book 22 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-23
1
2
34
5
6
7
8
9
10
11
12
sam kompressionsdämpn ing kan justeras.

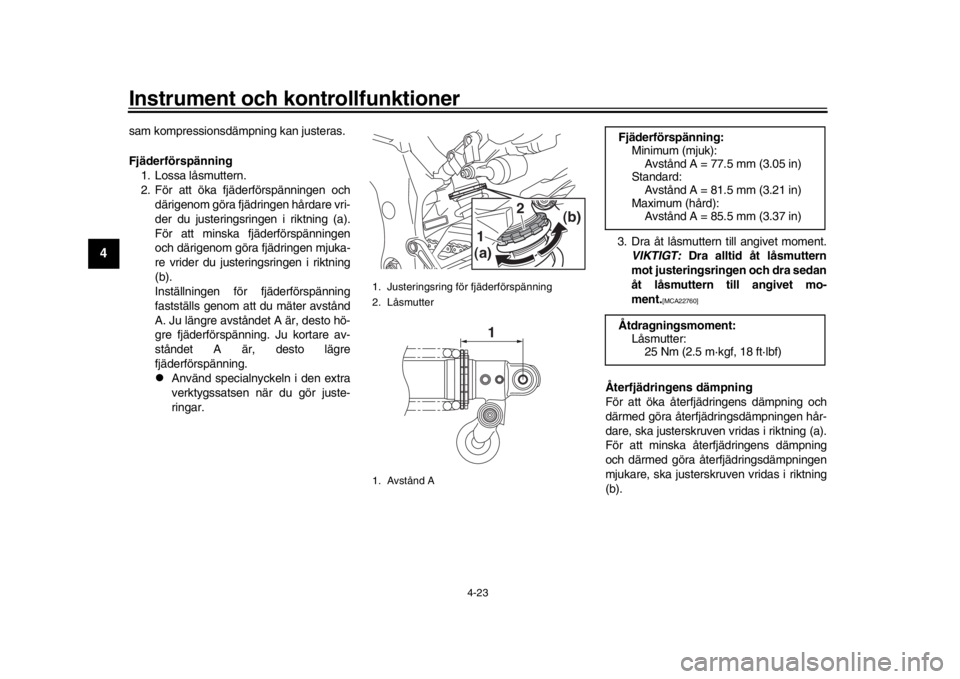

Fjäderförspänning 1. Lossa låsmuttern.
2. För att öka fjäderförspänningen och därigenom göra fjädringen hårdare vri-
der du justeringsringen i riktning (a).
För att minska fjäderförspänningen
och därigenom göra fjädringen mjuka-
re vrider du justeringsringen i riktning
(b).
Inställningen för fjäderförspänning
fastställs genom att du mäter avstånd
A. Ju längre avståndet A är, desto hö-
gre fjäderförspänning. Ju kortare av-
ståndet A är, desto lägre
fjäderförspänning.

Använd specialnyckeln i den extra
verktygssatsen när du gör juste-
ringar. 3. Dra åt låsmuttern till angivet moment.
VIKTIGT: Dra alltid åt låsmuttern
mot justeringsringen och dra sedan
åt låsmuttern till angivet mo-
ment.
[MCA22760]
Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra åt erfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
1. Justeringsring för fjäderförspänning
2. Låsmutter
1. Avstånd A
(a) (b)1
2
1
Fjäderförspänning:
Minimum (mjuk):Avstånd A = 77.5 mm (3.05 in)
Standard:
Avstånd A = 81.5 mm (3.21 in)
Maximum (hård): Avstånd A = 85.5 mm (3.37 in)
Åtdragningsmoment: Låsmutter:
25 Nm (2.5 m·kgf, 18 ft·lbf)
B67-9-M0.book 23 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-24
1
2
345
6
7
8
9
10
11
12

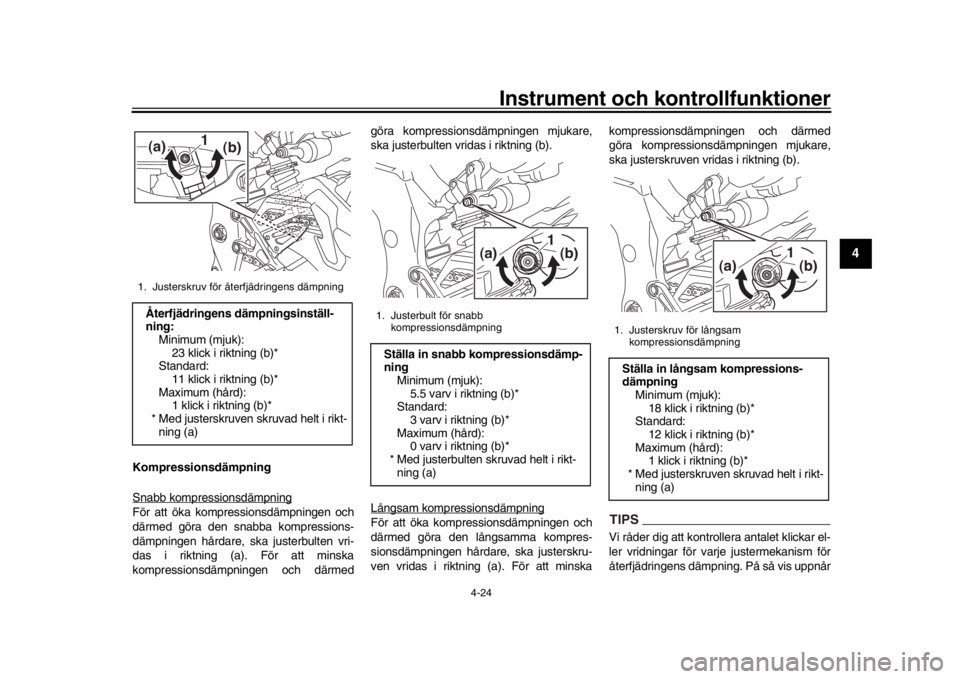

Kompressionsdämpning
Snabb kompressionsdämpningFör att öka kompressionsdämpningen och
därmed göra den snabba kompressions-
dämpningen hårdare, ska justerbulten vri-
das i riktning (a). För att minska
kompressionsdämpningen och därmed göra kompressionsdämpningen mjukare,
ska justerbulten vridas i riktning (b).
Långsam kompressionsdämpning
För att öka kompressionsdämpningen och
därmed göra den långsamma kompres-
sionsdämpningen hårdare, ska justerskru-
ven vridas i riktning (a). För att minska
kompressionsdämpningen och därmed
göra kompressionsdämpningen mjukare,
ska justerskruven vr
idas i riktning (b).
TIPSVi råder dig att kontrollera antalet klickar el-
ler vridningar för varje justermekanism för
återfjädringens dämpning. På så vis uppnår
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk): 23 klick i riktning (b)*
Standard:
11 klick i riktning (b)*
Maximum (hård): 1 klick i riktning (b)*
* Med justerskruven skruvad helt i rikt- ning (a)(a) (b)
1
1. Justerbult för snabb
kompressionsdämpningStälla in snabb kompressionsdämp-
ning Minimum (mjuk):5.5 varv i riktning (b)*
Standard: 3 varv i riktning (b)*
Maximum (hård):
0 varv i riktning (b)*
* Med justerbulten skruvad helt i rikt- ning (a)
(a) (b)
1
1. Justerskruv för långsam
kompressionsdämpningStälla in långsam kompressions-
dämpning
Minimum (mjuk):18 klick i riktning (b)*
Standard:
12 klick i riktning (b)*
Maximum (hård): 1 klick i riktning (b)*
* Med justerskruven skruvad helt i rikt- ning (a)
(a) (b)
1
B67-9-M0.book 24 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-25
1
2
34
5
6
7
8
9
10
11
12
du en korrekt justering. Justeringsomfånget
kanske inte matchar specifikationerna i lis-
tan exakt. Detta beror på små produktions-skillnader.
MAU15152

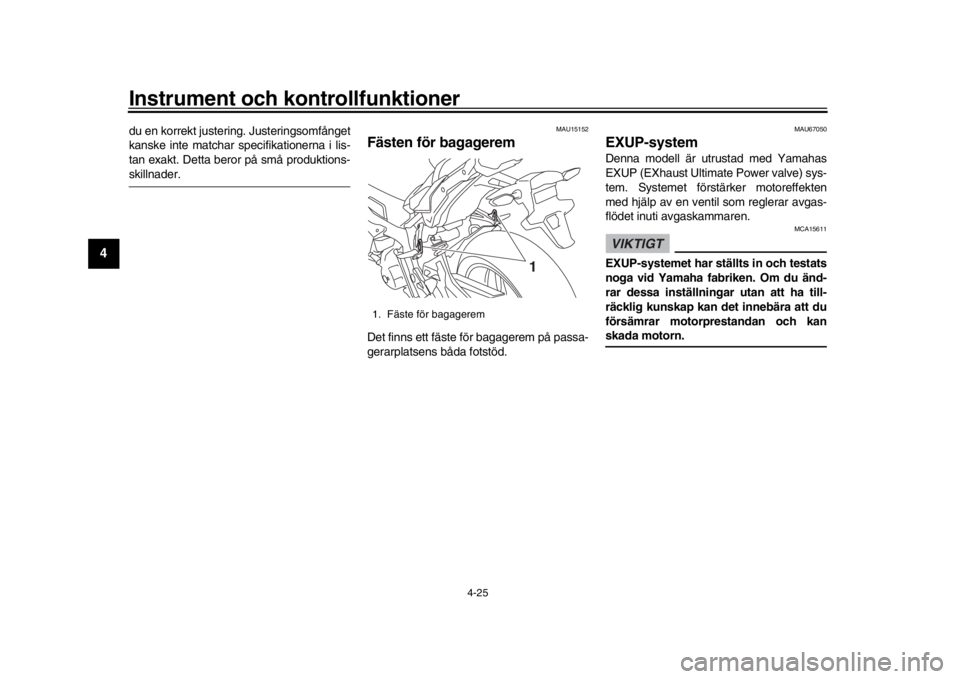

Fästen för bagageremDet finns ett fäste för bagagerem på passa-
gerarplatsens båda fotstöd.
MAU67050
EXUP-systemDenna modell är utrustad med Yamahas
EXUP (EXhaust Ultimate Power valve) sys-
tem. Systemet förstä rker motoreffekten
med hjälp av en ventil som reglerar avgas-
flödet inuti avgaskammaren.VIKTIGT
MCA15611
EXUP-systemet har ställts in och testats
noga vid Yamaha fabriken. Om du änd-
rar dessa inställningar utan att ha till-
räcklig kunskap kan det innebära att du
försämrar motorprestandan och kanskada motorn.
1. Fäste för bagagerem
1
B67-9-M0.book 25 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-26
1
2
345
6
7
8
9
10
11
12
MAU49453

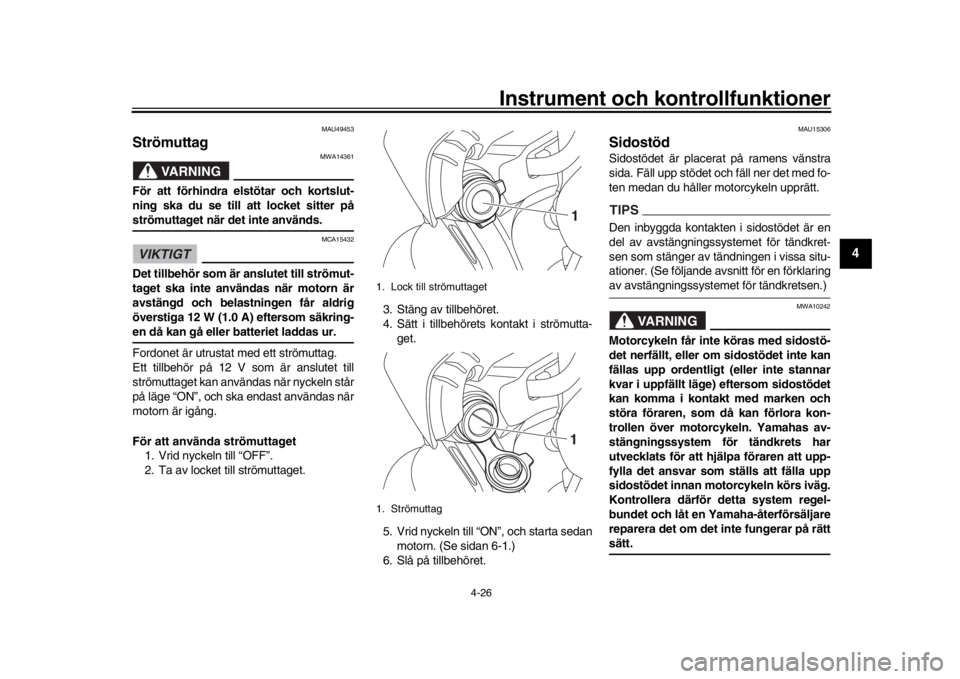

S trömuttag
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter påströmuttaget när det inte används.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1.0 A) eftersom säkring-en då kan gå eller batteriet laddas ur.
Fordonet är utrustat med ett strömuttag.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när nyckeln står
på läge “ON”, och ska endast användas när
motorn är igång.
För att använda strömuttaget
1. Vrid nyckeln till “OFF”.
2. Ta av locket till strömuttaget. 3. Stäng av tillbehöret.
4. Sätt i tillbehörets
kontakt i strömutta-
get.
5. Vrid nyckeln till “ON”, och starta sedan motorn. (Se sidan 6-1.)
6. Slå på tillbehöret.
MAU15306
S idostödSidostödet är placer at på ramens vänstra
sida. Fäll upp stödet och fäll ner det med fo-
ten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaringav avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Ya maha-återförsäljare
reparera det om det inte fungerar på rättsätt.
1. Lock till strömuttaget
1. Strömuttag
11
B67-9-M0.book 26 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-27
1
2
34
5
6
7
8
9
10
11
12
MAU57950
Avstängningssystem för
tändkretsAvstängningssystemet för tändkretsen
(som består av sidostö dskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner.
Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.

Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.

Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
B67-9-M0.book 27 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-28
1
2
345
6
7
8
9
10
11
12
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns start/stoppknapp är ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på “ ”-sidan på motorns start/stoppknapp.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på “ ”-sidan på motorns start/stoppknapp.
Startar motorn?
Systemet är ok. Du kan köra med motorcykeln.
JA NEJ JA NEJ JA NEJ
Neutrallägeskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kopplingskontakten kanske inte fungerar som den
ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
WARNING
B67-9-M0.book 28 ページ ２０１６年２月１５日　月曜日　午後５時２０分

5-1
1
2
3
45
6
7
8
9
10
11
12
För din egen säkerhet – kontroller före körning
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållspro cedurer samt sche-
man som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte insp ekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-rerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle Kontrollera bränslenivån i tanken.
Fyll på om det behövs.
Kontrollera om det finns läckage i bränsleledningarna.
Kontrollera att bränsletankens ventilati
ons-/överloppsslang inte är skadad, är
igensatt eller har sprickor, och kontrollera slanganslutningen. 4-18, 4-19
Motorolja Kontrollera oljenivån i motorn.
Fyll på, vid behov, med rekommenderad olja till rätt nivå.
Kontrollera om det läcker någon olja. 7-10
Kylvätska Kontrollera kylvätskenivån i kylvätskebehållaren.
Fyll på, vid behov, med rekommen
derad kylvätska till rätt nivå.
Kontrollera om kylsystemet läcker. 7-13
Frambroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-22
B67-9-M0.book 1 ページ ２０１６年２月１５日　月曜日　午後５時２０分

För din egen säkerhet – kontroller före körning
5-2
1
2
3
456
7
8
9
10
11
12
Bakbroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be
en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsväts ka till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-22
Koppling Kontrollera funktionen.
Smörj kabeln om det behövs.
Kontrollera glappet i handtaget.
Justera vid behov. 7-20
Gashandtag Kontrollera att det går mjukt.
Kontrollera gashandtagets spel.
Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 7-17, 7-25
Reglagekablar Kontrollera att det går mjukt.
Smörj om det behövs. 7-25
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 7-24, 7-25
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 7-18, 7-20
Bromspedal och växelpedal Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 7-26
Broms- och
kopplingshandtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
7-26
S idostöd Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 7-27
Ramfästen Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
Dra åt om det behövs. —
ARTIKEL KONTROLLER
SIDAN
B67-9-M0.book 2 ページ ２０１６年２月１５日　月曜日　午後５時２０分

För din egen säkerhet – kontroller före körning
5-3
1
2
3
45
6
7
8
9
10
11
12
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
S idostödets kontakt Kontrollera funktionen på avstängningssystemet för tändkrets.
Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 4-26
ARTIKEL KONTROLLER
SIDAN
B67-9-M0.book 3 ページ ２０１６年２月１５日　月曜日　午後５時２０分
