ABS YAMAHA MT-10 2016 Bruksanvisningar (in Swedish)

InnehållSäkerhetsinformation....................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ............................ 2-1
Sedd från höger ............................... 2-2
Reglage och instrument................... 2-3
Specialfunktioner .............................. 3-1
Farthållarsystem .............................. 3-1
D-läge (körläge) ............................... 3-3
Antispinnsystem ............................ .. 3-4
Instrument och
kontrollfunktioner ............................. 4-1
Startspärrsystem ............................. 4-1
Huvudströmbrytare/styrlås............... 4-2
Styrarmaturer................................... 4-3
Indikeringslampor och varningslampor............................. 4-4
Multi-funktionsmätare ...................... 4-7
Kopplingshandtag .......................... 4-15
Växelpedal ..................................... 4-15
Bromshandtag ............................... 4-16
Bromspedal ................................... 4-16
ABS ............................................... 4-16
Tanklock ........................................ 4-17
Bränsle .......................................... 4-18
Bränsletankens
överfyllningsslang....................... 4-19
Katalysator..................................... 4-20
Sadel ............................................. 4-20 Justering av framgaffeln ............... 4-21
Justering av stötdämpare ............. 4-22
Fästen för bagagerem ................... 4-25
EXUP-system ........
........................ 4-25
Strömuttag..................................... 4-26
Sidostöd ........................................ 4-26
Avstängningssystem för tändkrets .................................... 4-27
För din egen säkerhet – kontroller
före körning ....................................... 5-1
Hantering och viktiga punkter vid
körning .............................................. 6-1
Start av motorn................................ 6-1
Växling ............................................ 6-2
Tips för att sänka bränsleförbrukningen ................... 6-3
Inkörning av motorn ........................ 6-3
Parkering ......................................... 6-4
Periodiskt underhåll och
justering ............................................ 7-1
Ägarens verktygssatser................... 7-2
Tabell över regelbunden skötsel av emissionssystemet .................. 7-3
Tabell över allmän skötsel och smörjning ..................................... 7-5
Kontroll av tändstifte n...................... 7-9
Kanister ......................................... 7-10
Motorolja och oljefilterinsats .......... 7-10 Kylvätska ....................................... 7-13
Luftfilter .......................................... 7-16
Kontroll av tomgångsvarvtalet ....... 7-17
Kontroll av gashandtagets spel...... 7-17
Ventilspel ....................................... 7-17
Däck............................................... 7-18
Gjutna fälgar .................................. 7-20
Justering av kopplingshandtagets
spel ............................................. 7-20
Kontroll av bromshandtagets spel ............................................. 7-21
Bromljuskontakter .......................... 7-21
Kontroll av bromsbelägg fram och bak.............................................. 7-22
Kontroll av bromsvätskenivån ........ 7-22
Byte av bromsvätska ..................... 7-23
Kedjespänning ............................... 7-24
Rengöring och smörjning av kedjan ......................................... 7-25
Kontroll och smörjning av kablar.... 7-25
Kontroll av och smörjning av gashandtag och kabel ................ 7-25
Kontroll av och smörjning av
bromspedal och växelpedal........ 7-26
Kontroll av och smörjning av
broms- och kopplingshandtag .... 7-26
Kontroll och smörjning av sidostöd ...................................... 7-27
Smörjning av svingarmens ledpunkter................................... 7-27
Kontroll av framgaffeln ................... 7-28B67-9-M0.book 1 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Beskrivning
2-2
123
4
5
6
7
8
9
10
11
12
MAU10421
S edd från höger
9
11 1 0
12 8
1, 2
4
3
5, 6, 7
1. Huvudsäkring (se sidan 7-30)
2. Säkring för ABS-motor (sidan 7-30)
3. Ägarens verktygssats (se sidan 7-2)
4. Tanklock (se sidan 4-17)
5. Justermutter för fjäderförspänning (se sidan 4-21)
6. Justerbult för återfjädr ingens dämpning (se sidan 4-21)
7. Justerbult för kompressionsdämpning (se sidan 4-21)
8. Kylvätskebehållare (se sidan 7-13) 9. Påfyllningslock för motorolja (se sidan 7-10)
10.Avtappningsplugg för kylvätska (se sidan 7-13)
11.Bromspedal (se sidan 4-16)
12.Bromsvätskebehållare, bak (se sidan 7-22)
B67-9-M0.book 2 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-4
1
2
345
6
7
8
9
10
11
12
MAU66030
S ignalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU73961
Antispinnsystemets kontakt “TC S”
Se sidan 3-4 för en förklaring av antispinn-
systemet.
MAU66060
S topp/Kör/ Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra igång
motorn med startmotorn och tryck sedan
ned knappen mot “ ”. Se sidan 6-1 för
startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa mo-
torn i en nödsituation, exempelvis om fordo-
net välter eller om gasreglaget hänger sig.
MAU66010
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, använd
omkopplaren för att sätta på varningsblin-
kers (alla blinkerslampor blinkar samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med fordonet på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batterie t kan laddas ur.
MAU73951
Farthållarknappar
Se sidan 3-1 för en beskrivning av farthållar-
systemet.
MAU73941
“S ELECT”-knapp
Denna knapp används för att välja inställ-
ningar för vägmätaren, trippmätarna och
visningen av kylvätsk etemperatur och om-
givningstemperatur på multifunktionsmäta-
ren.
Se “Multi-funktionsmätare” på sidan 4-7 för
ytterligare information.
MAU73931
Drivlägesknapp “MODE”
Se sidan 3-3 för en förklaring av varje driv-
läge.
MAU49399
Indikeringslampor och
varningslampor1. Varningslampa för motorproblem “ ”
2. Varningslampa för kylvätsketemperatur “”
3. Indikeringslampa för neutralläge “ ”
4. Indikeringslampa för helljus “ ”
5. Indikeringslampa för vänsterblinkers “ ”
6. Varningslampa för styrdämpare “ ”
7. Varningslampa för oljetryck “ ”
8. Indikeringslampa för startspärrsystem “ ”
9. Antispinnsystemets indikeringslampa “ ”
10.Farthållarinställningens indikeringslampa “SET”
11.Indikeringslampa för växling
12.Indikeringslampa för högerblinkers “ ”
13. Farthållarsystemets indikeringslampa “ ”
14.ABS-bromssystemets varningslampa “”
567 9 810
11
12
13
14
4
3
2
1ABS
B67-9-M0.book 4 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-6
1
2
345
6
7
8
9
10
11
12
MAU73171
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids till läge “ON” eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU69890
AB S-varningslampa “ ”
Vid normal användning bör ABS-varnings-
lampan tändas när nyckeln vrids till “ON”
och sedan slockna när du kört i en hastighet
av 10 km/h (6 mi/h) eller högre.
Om ABS-varningslampan:
inte tänds när nyckeln vrids till “ON”

tänds eller blinkar när du kör

inte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 4-16 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet övergår till vanlig
bromsning om AB S-varningslampan
inte slocknar när du har kört i en hastig-
het av 10 km/h (6 mi/h) eller högre eller
om varningslampan tänds eller blinkar
när du kör. Om något av ovanstående in-
träffar, eller om varningslampan inte
tänds alls, ska du vara särskilt försiktig
för att undvika att hjulen låser sig vid in-
bromsning i nödfall. Låt en Yamaha-åter-
försäljare kontrollera bromssystemet
och de elektriska kretsarna så fort sommöjligt.
MAU74080
Antispinnsystemets indikeringslampa
“”
I normaldrift blinkar indikeringslampan när
antispinnsysteme t är aktiverat.
Om antispinnsystemet (s idan 3-4) inaktive-
ras under körning tänds indikeringslampan
samt varningslampan för motorproblem.
Denna indikeringslampas elektriska krets
kan kontrolleras genom att vrida nyckeln till
läge “ON”. Lampan ska tändas i några sek-
under och sedan släckas.
Om lampan inte tänds när tändningsnyck-
eln vrids till läge “ON”, eller fortsätter att lysa
efter det att motorn startat, be en Yamaha-återförsäljare kontrollera elkret-
sen.
MAU74100
Varningslampa för styrdämpare “ ”
Denna varningslampa tänds om ett fel av-
känns i styrdämparen. Om
detta inträffar, låt
en Yamaha-återförsäljare kontrollera mo-
torcykeln.
Varningslampans elektr iska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsä ljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn startat.
MAU74090
Indikeringslampa för växling
Denna indikeringslampa kan ställas in så att
den tänds och slocknar vid önskade motor-
varvtal och används för att informera när
växling upp eller ner ska ske. (Se sidan
4-13.)
Indikatorlampans elektriska krets kan kon-
trolleras genom att du vrider nyckeln till ON.
Indikeringslampan ska tändas i några sek-
under och sedan släckas.
Om indikatorlampan inte tänds när nyckeln
vrids till ON eller om den fortsätter att lysa
ska du be att en Yamaha-återförsäljare kon-
ABS
B67-9-M0.book 6 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-16
1
2
345
6
7
8
9
10
11
12
MAU26825
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. För att justera av ståndet mellan broms-
handtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
MAU63040
AB SYamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt el ektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarn a som vanliga brom-
sar. En pulserande k änsla kan kännas i
bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta
ABS-systemet arbeta, “pumpa” inte brom-
sarna eftersom det minskar bromsförmå-
gan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har AB S.
AB S fungerar bäst vid långa in-
bromsningssträckor.

På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med AB S änutan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
1. “ ”-markering
2. Justerratt för bromshandtaget
3. Bromshandtag
4. Avstånd mellan bromshandtag och gashandtag
4
1 2
3
1. Bromspedal
1
B67-9-M0.book 16 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Instrument och kontrollfunktioner
4-17
1
2
34
5
6
7
8
9
10
11
12
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.

Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-vändas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kanABS -funktionen fungera felaktigt.
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
1. Tryck ner tanklocket i läge med nyck-
eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.TIPSTanklocket kan inte st ängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyckeln
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Rotor för bakhjulssensor
2. Bakhjulssensor
2
12
1
1. Lucka i tanklock
2. Lås upp.
1
2
B67-9-M0.book 17 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Hantering och viktiga punkter vid körning
6-2
1
2
3
4
56
7
8
9
10
11
12
ler fortsätter att lysa efter det att motorn
startat, se sidan 4-4 för motsvarande
kontroll av kretsarna till varningslampanoch indikeringslampan. ABS-varningslampan ska tändas när
nyckeln vrids till “ON”, och sedan
slockna efter körning i en hastighet på
minst 10 km/h (6 mi/h).VIKTIGT
MCA17682
Om AB S-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
4-4 angående kontroll av varningslam-pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
3. Starta motorn genom att trycka på
“ ”-sidan på stopp/kör/start-knap-
pen.
Om motorn inte startar, släpper du
stopp/kör/start-knappen och väntar
några sekunder innan du försöker
igen. Varje startförsök bör göras så
kort som möjligt för att inte belasta bat-
teriet för mycket. Låt inte startmotorn
arbeta mer än 10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-tioner så länge som motorn är kall!
MAU16673
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför branta
backar etc.
Växellägena visas på bilden.TIPSFör att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och lyftsedan upp den lätt.VIKTIGT
MCA10261

Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
1. Växelpedal
2. Neutralläge
6
5
4
3
2
N 1
1
2
B67-9-M0.book 2 ページ ２０１６年２月１５日　月曜日　午後５時２０分

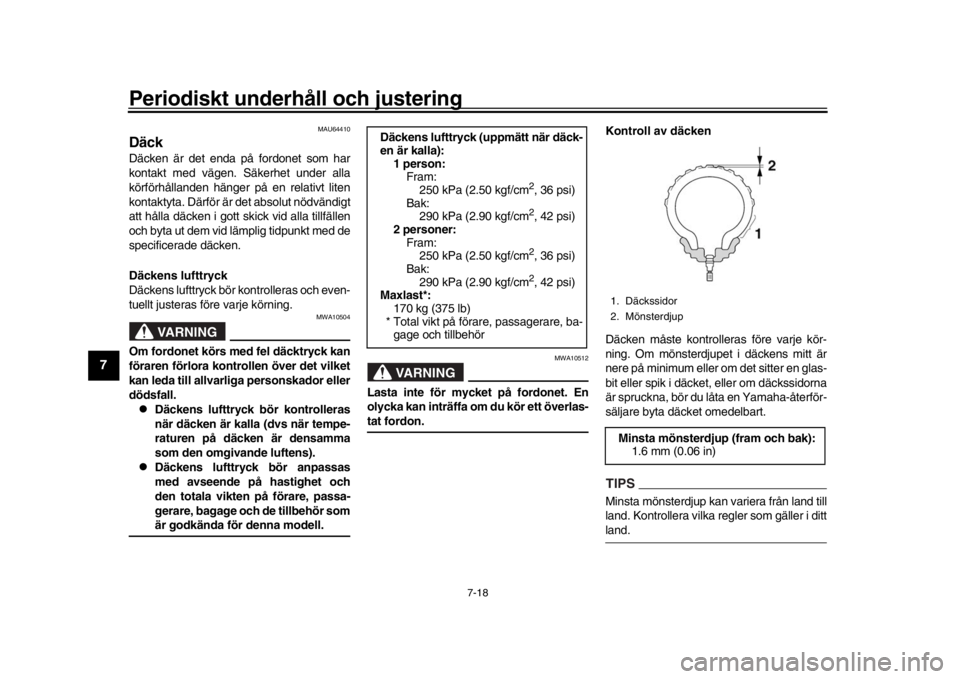

Periodiskt underhåll och justering
7-18
1
2
3
4
5
67
8
9
10
11
12
MAU64410
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvändigt
att hålla däcken i gott skick vid alla tillfällen
och byta ut dem vid lämplig tidpunkt med de
specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och even-
tuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall.
Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).

Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör somär godkända för denna modell.
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett överlas-tat fordon. Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en glas-
bit eller spik i däcket, eller om däckssidorna
är spruckna, bör du låta en Yamaha-återför-
säljare byta däcket omedelbart.
TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i dittland.
Däckens lufttryck (uppmätt när däck-
en är kalla):
1 person:Fram:
250 kPa (2.50 kgf/cm
2, 36 psi)
Bak: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personer: Fram: 250 kPa (2.50 kgf/cm2, 36 psi)
Bak: 290 kPa (2.90 kgf/cm2, 42 psi)
Maxlast*:
170 kg (375 lb)
* Total vikt på förare, passagerare, ba- gage och tillbehör
1. Däckssidor
2. MönsterdjupMinsta mönsterdjup (fram och bak): 1.6 mm (0.06 in)
B67-9-M0.book 18 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Periodiskt underhåll och justering
7-30
1
2
3
4
5
67
8
9
10
11
12
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kanbatteriet ta skada.
För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan på
ett svalt och torrt ställe. VIKTIGT: När
du tar bort batteriet ska du kontrol-
lera att nyckeln är i läget “OFF” och
sedan koppla bort den negativa ka-
beln innan du kopplar bort den po-
sitiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och
sedan ansluta den positiva kabeln
innan du ansluter den negati-
va.
[MCA16841]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsakapermanenta skador på batteriet.
MAU73993
Byte av säkringarHuvudsäkringen och ABS-motorsäkringen
är placerade under s adeln. (Se sidan 4-20.)
Komma åt ABS-motorsäkringen1. Ta bort sadeln.
2. Ta bort startreläskyddet genom att dra det uppåt.1. Huvudsäkring
2. Säkring för ABS-motor
3. Reservsäkring för ABS-motor
4. Startreläets skydd
1 4
3
2
B67-9-M0.book 30 ページ ２０１６年２月１５日　月曜日　午後５時２０分

Periodiskt underhåll och justering
7-32
1
2
3
4
5
67
8
9
10
11
12
3. Placera panelerna i sina ursprungslä- gen.
4. Montera brickorna, bultarna och
snabbfästena.TIPSSnabbfästena monteras genom att du tryck-
er ut mittstiftet, för in fästanordningen i pa-
nelen och sedan trycker in mittstift ijämnhöjd med fästanordningen. Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand
uppstår.
[MWA15132]
1. Säkring för tändning
2. Säkring för signalsystem
3. ABS ECU-säkring
4. Säkring för strålkastare
5. Säkring för varningsblinkers
6. Terminalsäkring 1 (för DC-reservuttag)
7. Reservsäkring
7 1
2
3
4
5
6
1. ABS-solenoidsäkring
2. Säkring för bränsleinsprutningssystemet
3. Säkring för ETV (elektriskt gasspjäll)
4. Backupsäkring
5. Säkring för underordnad kylfläktmotor
6. Motorsäkring för kylfläkt
7. Reservsäkring
7
1
2
3
4
5
6
B67-9-M0.book 32 ページ ２０１６年２月１５日　月曜日　午後５時２０分
