YAMAHA MT-10 2016 Manuale duso (in Italian)

Caratteristiche tecniche
9-2
1
2
3
4
5
6
7
8910
11
12
5ª:1.381 (29/21)
6ª:
1.250 (30/24)
Parte ciclistica:Tipo di telaio: A diamante
Angolo di incidenza:
24.0 gradi
Avancorsa: 102 mm (4.0 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70ZR17M/C(58W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPER-
SPORT S20FPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 190/55ZR17M/C(75W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPER-
SPORT S20RCarico:Carico massimo:170 kg (375 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):1 persona:Anteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
2 persone: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota: Ruota in lega
Dimensioni cerchio: 17M/CxMT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/CxMT6.00Freno anteriore:Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota:
120 mm (4.7 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione articola-
ta)
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore a gas/idraulico
Escursione ruota: 120 mm (4.7 in)Impianto elettrico:Tensione impianto:
12 V
Sistema d’accensione: TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità: 12 V, 8.6 Ah (10 HR)Potenza lampadina  quantità:Faro:
LED
B67-9-H0.book 2 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Caratteristiche tecniche
9-3
1
2
3
4
5
6
7
89
10
11
12
Lampada stop/fanalino: LED
Indicatore di direzione anteriore:
LED
Indicatore di di rezione posteriore:
LED
Luce ausiliaria: LED
Luce targa:
LED
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia pressione olio: LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia del parastrappi sterzo: LED
Spia dell’ABS:
LED
Spia “SET” regolatore automatico della veloci-
tà: LED
Spia “ON” regolatore automatico della veloci-
tà: LED Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibile:Fusibile principale:50.0 A
Fusibile terminale 1:
2.0 A
Fusibile del faro: 10.0 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile motorino ventola radiatore ausiliario:
10.0 A
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell'ABS ECU: 7.5 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 10.0 A Fusibile del regolatore automatico della veloci-
tà:
1.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
B67-9-H0.book 3 ページ ２０１６年２月１５日　月曜日　午後３時１２分

10-1
1
2
3
4
5
6
7
8
91011
12
Informazioni al consumatore
HAU53562
Numeri d’identificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appositi
spazi. Questi numeri d’identificazione sono
necessari alla registrazione del veicolo
presso le autorità competenti della zona in-
teressata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA MO-
DELLO:
HAU26401
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1
B67-9-H0.book 1 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Informazioni al consumatore
10-2
1
2
3
4
5
6
7
8
910
11
12
HAU26481

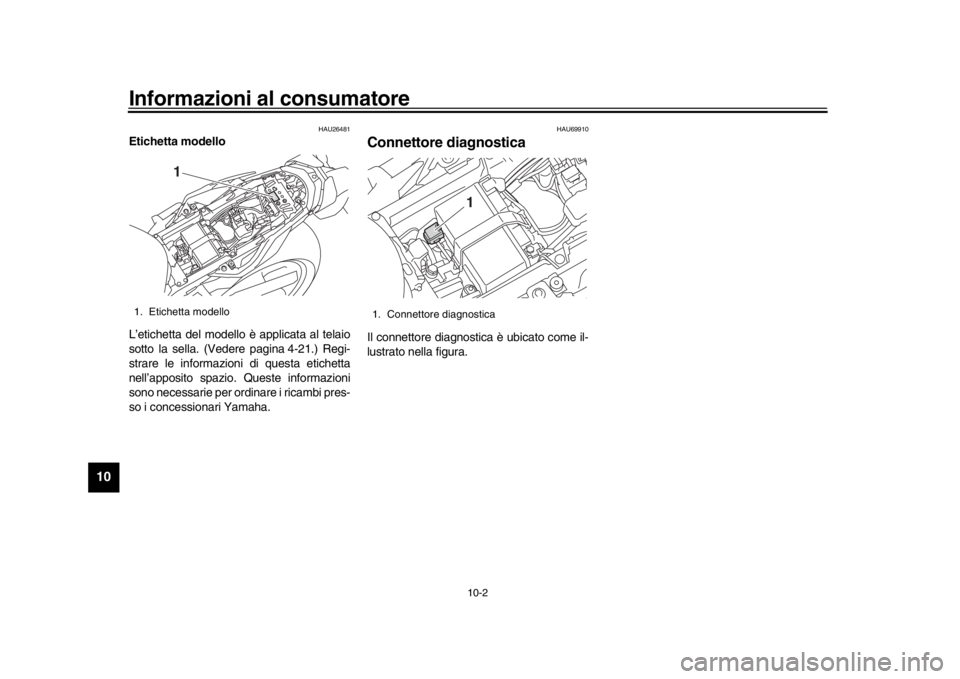

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 4-21.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
HAU69910
Connettore diagnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
1. Etichetta modello
1
1. Connettore diagnostica
1
B67-9-H0.book 2 ページ ２０１６年２月１５日　月曜日　午後３時１２分

11-1
1
2
3
4
5
6
7
8
9
101112
Indice analitico
AABS ......................................................... 4-17
Assieme ammortizzatore, regolazione .... 4-23
Attacchi cinghie portabagagli................... 4-26
Avviare il motore ........................................ 6-1BBatteria .................................................... 7-31
Blocchetto accensione/bloccasterzo ......... 4-2CCambi di marcia......................................... 6-2
Candele, controllo...................................... 7-9
Caratteristiche tecniche ............................. 9-1
Carburante............................................... 4-19
Carburante, consigli per ridurne il consumo .................................................. 6-3
Catena di trasmissione, pulizia e lubrificazione ......................................... 7-26
Cavalletto laterale .................................... 4-27
Cavalletto laterale, controllo e
lubrificazione ......................................... 7-29
Cavi, controllo e lubrificazione ................. 7-27
Come supportare il motociclo .................. 7-36
Commutatore luce abbagliante/ anabbagliante / interruttore di
segnalazione luce abbagliante ................ 4-3
Connettore diagnostica............................ 10-2
Convertitore catalitico .............................. 4-21
Cuscinetti ruote, controllo ........................ 7-31DD-mode (modalità di guida) ....................... 3-3EElemento filtrante..................................... 7-17
Etichetta modello ..................................... 10-2
FFiltro a carboni attivi ................................ 7-10
Forcella, controllo .................................... 7-30
Forcella, regolazione ............................... 4-22
Funzionalità speciali .................................. 3-1
Fusibili, sostituzione ................................ 7-32GGioco della leva freno, controllo .............. 7-22
Gioco della leva frizione, regolazione ..... 7-21
Gioco della manopola acceleratore, controllo ................................................ 7-17
Gioco valvole........................................... 7-18IInformazioni di sicurezza ........................... 1-1
Interruttore Arresto/Accensione/ Avviamento ............................................. 4-4
Interruttore avvisatore acustico ................. 4-4
Interruttore del sistema di controllo della trazione ................................................... 4-4
Interruttore indicatore di direzione............. 4-3
Interruttore luci d’emergenza .................... 4-4
Interruttore modalità di guida .................... 4-4
Interruttore SELECT.................................. 4-4
Interruttori del regolatore automatico della velocità ........................................... 4-4
Interruttori luce stop ................................ 7-22
Interruttori manubrio .................................. 4-3KKit attrezzi ................................................. 7-2LLeva freno ............................................... 4-16
Leva frizione ............................................ 4-16
Leve freno e frizione, controllo e lubrificazione ......................................... 7-28 Liquido freni, sostituzione ........................7-25
Liquido refrigerante .................................. 7-13
Livello liquido freni, controllo.................... 7-23
Luci veicolo ..............................................7-35
MManopola e cavo acceleratore, controllo
e lubrificazione....................................... 7-27
Manutenzione e lubrificazione, periodica ...7-5
Manutenzione, sistema di controllo
emissioni..................................................7-3NNumeri d’identificazione ...........................10-1
Numero di serie motore ...........................10-1
Numero identificazione veicolo ................ 10-1OOlio motore e cartuccia filtro olio ............. 7-10PParcheggio.................................................6-4
Pastiglie del freno anteriore e posteriore, controllo ............................... 7-23
Pedale cambio ......................................... 4-16
Pedale freno ............................................4-17
Pedali freno e cambio, controllo e lubrificazione.......................................... 7-28
Perni del forcellone, lubrificazione ........... 7-29
Pneumatici ...............................................7-18
Posizioni dei componenti ...........................2-1
Presa ausiliaria (CC)................................ 4-27
Pulizia ........................................................8-1RRegime del minimo, controllo .................. 7-17
Ricerca ed eliminazione guasti ................ 7-36
Rimessaggio ..............................................8-4
Rodaggio ...................................................6-3
B67-9-H0.book 1 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Indice analitico
11-2
1
2
3
4
5
6
7
8
9
1011
12
Ruote .......................................................7-21SSella .........................................................4-21
Sistema di controllo della trazione .............3-4
Sistema d’interr uzione circuito
accensione ............................................4-28
Sistema di regolazione automatica della velocità ....................................................3-1
Sistema EXUP .........................................4-26
Sistema immobilizzatore ............................4-1
Spia ABS....................................................4-6
Spia cambio marce ....................................4-7
Spia del parastrappi sterzo ........................4-7
Spia di segnalazione sistema di controllo della trazione ...........................................4-7
Spia guasto motore ....................................4-6
Spia immobilizer.........................................4-7
Spia luce abbagliante.................................4-5
Spia marcia in folle.....................................4-5
Spia pressione olio.....................................4-5
Spia temperatura liquido refrigerante.........4-6
Spie ............................................................4-5
Spie del regolatore automatico di velocità ....................................................4-5
Spie indicatore di direzione ........................4-5
Sterzo, controllo .......................................7-30
Strumento multifunzione ............................4-8TTabelle di ricerca ed eliminazione guasti .....................................................7-37
Tappo serbatoio carburante .....................4-18
Tensione della catena ..............................7-25
Tubo di troppopieno del serbatoio carburante .............................................4-20
VVerniciatura opaca, prestare attenzione .... 8-1
