Commandes et instruments
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 4-8.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des
codes. Toujours se servir d’une clé à an-
neau noir pour conduire le véhicule.
ATTENTION
FCA11822

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
B67-9-F0.book 1 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-2
1
2
34
5
6
7
8
9
10
11
12
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU74110
ON
Tous les circuits élec triques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournéesur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
P
ON
OFF
LOCK
B67-9-F0.book 2 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-3
1
2
345
6
7
8
9
10
11
12
Blocage de la direction1. Tourner le guidon tout à fait vers la gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite. Déblocage de la direction
À partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU74220
(stationnement)
Les feux de détresse peuvent être allumés,
mais tous les autres ci rcuits électriques sont
coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA23640
L’utilisation de la position “ ” (station-
nement) pendant une durée prolongéepeut entraîner la déch arge de la batterie.
FAU66051
Contacteurs à la poignéeGauche
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Contacteur de sélection “SELECT”
2. Contacteur du système de régulation
antipatinage “TCS”
3. Contacteurs du régulateur de vitesse
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
6. Inverseur feu de route/feu de croisement/ Contacteur d’appel de phare “ / /
PASS”
RESSE T
PAS
S
TCS
SELECT
1
6
5
4
2
3
B67-9-F0.book 3 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-4
1
2
34
5
6
7
8
9
10
11
12
FAU73921
Inverseur feu de route/feu de croise-
ment/Contacteur d’appel de phare “ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac- teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU73961
Contacteur du système de régulation an-
tipatinage “TCS”
Le système de régulation antipatinage est
expliqué à la page 3-4.
FAU66060
Contacteur Stop/R
un/Start (arrêt/
marche/démarrage)“ / / ”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contac teur sur “ ” afin de
couper le moteur.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU73951
Contacteurs du régulateur de vitesse
Le régulateur de vitesse est expliqué à la
page 3-1.
FAU73941
Contacteur “SELECT”
Ce contacteur permet d’effectuer des sélec-
tions dans les modes compteur kilomé-
trique, totalisateurs journaliers, température
de liquide de refroidissement et tempéra-
ture ambiante du bloc de compteurs multi-
fonctions.
Se reporter à “Bloc de compteurs multifonc-
1. Contacteur arrêt/marche/démarrage “ /
/”
2. Contacteur de mode “MODE”
3. Contacteur des feux de détresse “ ”
STOPM ODERUNSTA R T
3
2
1
B67-9-F0.book 4 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-5
1
2
345
6
7
8
9
10
11
12
tions” à la page 4-8 pour plus d’informa-
tions.
FAU73931
Contacteur de mode de conduite
“MODE”
Les explications au sujet du mode de
conduite se trouvent à la page 3-3.
FAU49399
Voyants et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cligno-
tant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59962
Témoin d’alerte de la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-
sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé jus-
qu’à ce que le moteur démarre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON”, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
1. Témoin d’alerte de panne du moteur “ ”
2. Témoin d’alerte de la température du liquide de refroidissement “ ”
3. Témoin du point mort “ ”
4. Témoin de feu de route “ ”
5. Témoin des clignotants gauches “ ”
6. Témoin d’alerte d’am ortisseur de direction
“”
7. Témoin d’alerte de la pression d’huile “”
8. Témoin de l’immobilisateur antivol “ ”
9. Témoin du système de régulation antipatinage “ ”
10.Témoin du régulateur de vitesse “SET”
11.Témoin de changement de vitesse
12.Témoin des clignotants droits “ ”
13.Témoin du régulateur de vitesse “ ”
14.Témoin du système antiblocage des freins (ABS) “ ”
567 9 810
11
12
13
14
4
3
2
1
ABS
B67-9-F0.book 5 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-6
1
2
34
5
6
7
8
9
10
11
12
ATTENTION
FCA21210
Si le témoin d’alerte s’allume lorsque le
moteur est en marche, arrêter le moteur
immédiatement et vérifier le niveau
d’huile. Si le niveau d’huile est inférieur
au repère de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au ni-
veau spécifié. Si le témoin d’alerte de
pression d’huile reste allumé même si le
niveau d’huile est correct, couper immé-
diatement le moteur et faire contrôler le
véhicule par un concessionnaireYamaha.N.B.Si le témoin d’alerte ne s’éteint pas après le
démarrage du moteur, vérifier le niveau
d’huile moteur et faire l’appoint si néces-
saire. (Voir page 7-11.)
Si le témoin d’alerte reste allumé après l’ap-
point d’huile moteur, faire contrôler le véhi-cule par un concessionnaire Yamaha.
FAU74071
Témoins du régulateur de vitesse “SET”/
“”
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé.
Cf. 3-1 pour une explication détaillée de la fonction de ces témoins.
Contrôler le bon fonctionnement du circuit
électrique de ces témoins en tournant la clé
sur “ON”. Ces témoins devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Si un témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou si un té-
moin ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU11447
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B.
Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.

En cas de surchauffe du moteur,suivre les instructions à la page 7-39.
FAU73171
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin
d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
B67-9-F0.book 6 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-7
1
2
345
6
7
8
9
10
11
12
FAU69890
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la po-
sition “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”

s’allume ou clignote pendant la
conduite

ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 4-18.)AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circui
ts électriques par un
concessionnaire Yamaha dès que pos-
sible.
FAU74080
Témoin du système de régulation anti-
patinage “ ”
En mode de fonctionnement normal, ce té-
moin clignote une fois que le système de ré-
gulation antipatinage a été activé.
Si le système de régulation antipatinage
(page 3-4) se désactive pendant la
conduite, ce témoin ainsi que le témoin
d’alerte de panne du moteur s’allument.
Le bon fonctionnement du circuit électrique
de ce témoin peut être vérifié en tournant la
clé sur “ON”. Le témoin devrait s’allumer
pendant quelques secondes, puis
s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit él ectrique par un conces-
sionnaire Yamaha.
FAU74100
Témoin d’alerte d’amortisseur de direc-
tion “ ”
Ce témoin d’alerte s’allume lorsqu’un pro- blème est détecté au
niveau de l’amortis-
seur de direction. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU74090
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure. (Voir page 4-15.)
Le bon fonctionnement du circuit électrique
du témoin peut être vérifié en tournant la clé
sur ON (marche). Le témoin devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur ON (marche) ou
s’il ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
ABS
B67-9-F0.book 7 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-8
1
2
34
5
6
7
8
9
10
11
12
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur anti-
vol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste allu-
mé ou s’il clignote selon une séquence par-
ticulière (si un problème est détecté dans le
système antidémarrage, le témoin de ce
système clignote sel on une séquence parti-
culière), faire contrôler le véhicule par un
concessionnaire Yamaha.N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interf érences du transpon-deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU74026

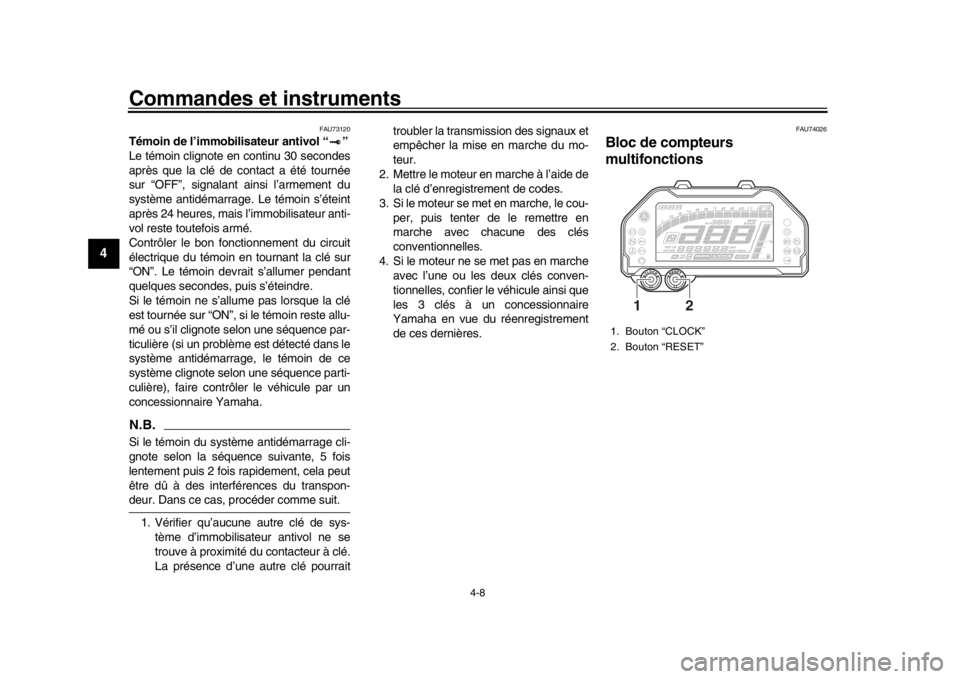

Bloc de compteurs
multifonctions1. Bouton “CLOCK”
2. Bouton “RESET”
12
B67-9-F0.book 8 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-9
1
2
345
6
7
8
9
10
11
12
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effectué
pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-dents. Le bloc de compteurs multifonctions est
composé des éléments suivants :

un compteur de vitesse

un compte-tours

une montre

un afficheur du niveau de carburant

un afficheur de la température de li-
quide de refroidissement/température
de l’air

un indicateur d’économie

un afficheur du rapport engagé

un afficheur de mode de conduite

un afficheur TCS

un écran multifonction
N.B.
Sauf pour passer en mode de com-
mande de la luminosité, tourner la clé
sur “ON” avant d’utiliser les boutons
“CLOCK” et “RESET” pour régler le
compteur multifonction.

QS requiert un accessoire et ne peut
pas être sélectionné.

Pour le R.-U. : Pour alterner l’affichage
des kilomètres et des miles du comp-
teur de vitesse et de l’écran multifonc-
tion, appuyer simultanément sur lesboutons “CLOCK” et “RESET”.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours
Le compte-tours permet de contrôler la vi-

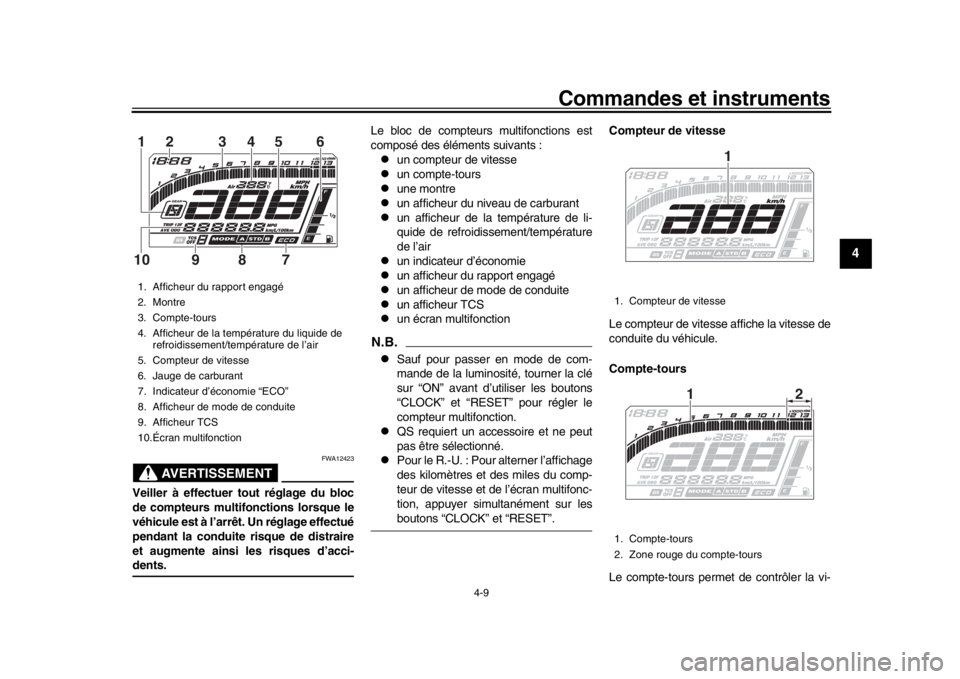

1. Afficheur du rapport engagé
2. Montre
3. Compte-tours
4. Afficheur de la température du liquide de
refroidissement/température de l’air
5. Compteur de vitesse
6. Jauge de carburant
7. Indicateur d’économie “ECO”
8. Afficheur de mode de conduite
9. Afficheur TCS
10.Écran multifonction12 3 5 46
97 8
10
1. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
1
12
B67-9-F0.book 9 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Commandes et instruments
4-10
1
2
34
5
6
7
8
9
10
11
12

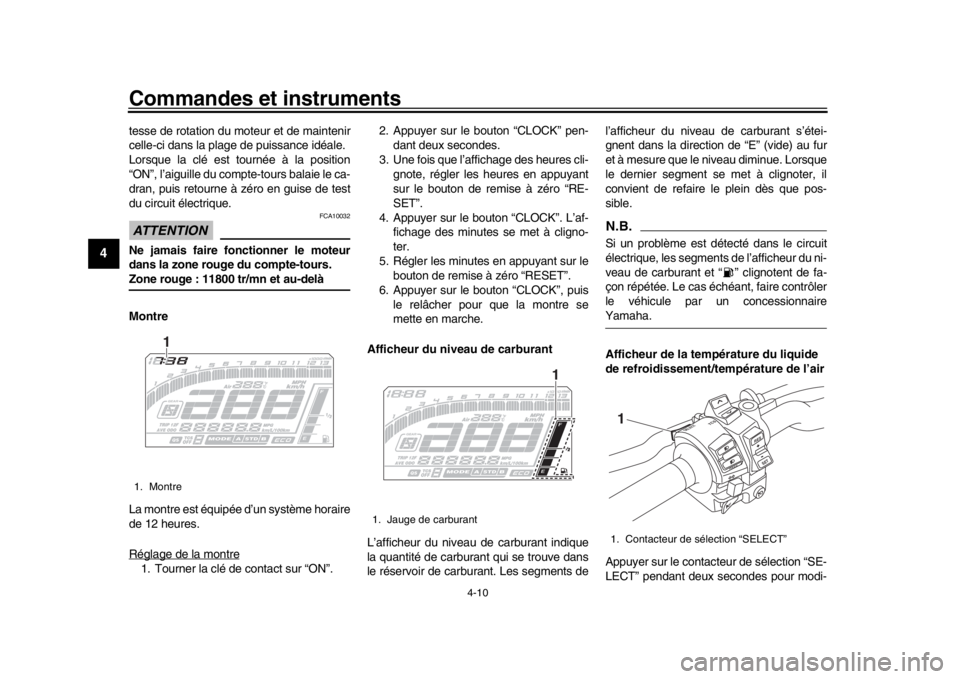

tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie le ca-
dran, puis retourne à zéro en guise de test
du circuit électrique.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 11800 tr/mn et au-delà
Montre
La montre est équipée d’un système horaire
de 12 heures.
Réglage de la montre1. Tourner la clé de contact sur “ON”. 2. Appuyer sur le bouton “CLOCK” pen-
dant deux secondes.
3. Une fois que l’affichage des heures cli- gnote, régler les heures en appuyant
sur le bouton de remise à zéro “RE-
SET”.
4. Appuyer sur le bouton “CLOCK”. L’af- fichage des minutes se met à cligno-
ter.
5. Régler les minutes en appuyant sur le bouton de remise à zéro “RESET”.
6. Appuyer sur le bouton “CLOCK”, puis le relâcher pour que la montre se
mette en marche.
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsque
le dernier segment se met à clignoter, il
convient de refaire le plein dès que pos-
sible.
N.B.Si un problème est détecté dans le circuit
électrique, les segments de l’afficheur du ni-
veau de carburant et “ ” clignotent de fa-
çon répétée. Le cas échéant, faire contrôler
le véhicule par un concessionnaireYamaha.
Afficheur de la température du liquide
de refroidissement/température de l’air
Appuyer sur le contacteur de sélection “SE-
LECT” pendant deux secondes pour modi-
1. Montre
1
1. Jauge de carburant
1
1. Contacteur de sélection “SELECT”
R
ESSE T
PAS
S
TCS
SELECT
1
B67-9-F0.book 10 ページ ２０１６年２月１０日　水曜日　午後２時２０分
