Entretien périodique et réglage
7-14
1
2
3
4
5
678
9
10
11
12
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
N.B.Une fois le moteur mis en marche, le témoin
d’alerte de la pression d’huile doit s’éteindresi le niveau d’huile est suffisant.ATTENTION
FCA20860
Si le témoin d’alerte de la pression
d’huile tremblote ou ne s’éteint pas
même si le niveau d’huile est conforme,
couper immédiatement le moteur, et
faire contrôler le véhicule par un conces-sionnaire Yamaha. 10. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
FAU20071
Liquide de refroidissementIl faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquenc es spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU20095
Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale.N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi- dissement dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
1. Repère de niveau maximum
2. Repère de niveau minimum
21
B67-9-F0.book 14 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-15
1
2
3
4
5
67
8
9
10
11
12
4. Ajouter du liquide jusqu’au repère de niveau maximum, puis remonter le
bouchon du vase d’expansion.
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire Yamaha, afin de rendre toutes ses
propriétés au liquide
de refroidisse-
ment.
[FCA10473]
FAU73983
Changement du liquide de refroidisse-
ment1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
3. Retirer la vis de retenue du bouchon
du radiateur, puis retirer ce dernier.
AVERTISSEMENT! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10382]
4. Retirer la vis de vidange du liquide derefroidissement et son joint afin de vi-
danger le circuit de refroidissement.
5. Déposer le cache A du vase d’expan-
1. Bouchon du vase d’expansion
1
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Vis de retenue du bouchon du radiateur
2. Bouchon du radiateur
1. Vis de vidange du liquide de
refroidissement
2. Joint
2
1
12
B67-9-F0.book 15 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-16
1
2
3
4
5
678
9
10
11
12
sion après avoir retiré ses vis et son ri-
vet démontable.
N.B.Le rivet démontable est retiré en enfonçant
la goupille centrale, puis en extrayant le ri-vet. 6. Retirer le cache B du vase d’expan-
sion, ainsi que ce dernier, après avoir
retiré ses vis.
7. Retirer les entretoises épaulées et le bouchon du vase d’expansion, puis re-
tourner le vase d’expansion afin de le
vider. 8. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
9. Remettre les entretoises épaulées, le vase d’expansion et ses caches en
place, puis remonter les vis et le rivet
démontable.
N.B.Le rivet démontable est monté en poussant
la goupille centrale jusqu’à la faire sortir, en
insérant le rivet dans le cache, puis en
poussant la goupille centrale jusqu’à cequ’elle affleure la tête du rivet.
1. Rivet démontable
2. Cache du vase d’expansion A
3. Vis
1
32
1. Vis
2. Cache du vase d’expansion B
3. Vase d’expansion
4. Bouchon du vase d’expansion
5. Entretoise épaulée1
2
5
34
1. Bouchon du vase d’expansion
2. Vase d’expansion
12
B67-9-F0.book 16 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-17
1
2
3
4
5
67
8
9
10
11
12
10. Remonter la vis de vidange d’huile mo- teur et son joint neuf, puis serrer la vis
au couple spécifié.
11. Verser la quantité spécifiée du type de
liquide de refroidissement recomman-
dé dans le radiateur et le vase d’ex-
pansion. 12. Remettre le bouchon du vase d’expan-
sion en place.
13. Desserrer le boulon de purge d’air
pour laisser tout air piégé s’échapper
de la pompe à eau. 14. Lorsque le liquide de refroidissement
commence à s’écouler, serrer le bou-
lon de purge d’air au couple spécifié.
15. Remplir entièrement le radiateur de li- quide de refroidissement du type spé-
cifié.
16. Remettre le bouchon du radiateur en
place.
17. Mettre le moteur en marche et le faire tourner pendant quelques minutes au
ralenti, puis le couper.
18. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre en
place le bouchon du radiateur et sa vis
de retenue.
19. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
Couple de serrage :
Vis de vidange du liquide de refroidis-
sement :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé : Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de refroidisse-
ment : Radiateur (intégralité du circuit) :
2.25 L (2.38 US qt, 1.98 Imp.qt)
Vase d’expansion (jusqu’au repère
de niveau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Vis de purge d’air
1
Couple de serrage : Boulon de purge d’air :10 Nm (1.0 m·kgf, 7.2 ft·lbf)
B67-9-F0.book 17 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-18
1
2
3
4
5
678
9
10
11
12
FAU36765
Élément du filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spéc ifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Confier le remplacement de
l’élément du filtre à air à un concessionnaire
Yamaha.
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21386
Contrôle de la garde de la
poignée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
Régime de ralenti du moteur :
1200–1400 tr/mn1. Garde de la poignée des gazGarde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
B67-9-F0.book 18 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-19
1
2
3
4
5
67
8
9
10
11
12
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU64410
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Pression de gonflage (contrôlée les
pneus froids) :
1 personne :Avant :
250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
2 personnes : Avant :250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
Charge* maximale :
170 kg (375 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
B67-9-F0.book 19 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-20
1
2
3
4
5
678
9
10
11
12

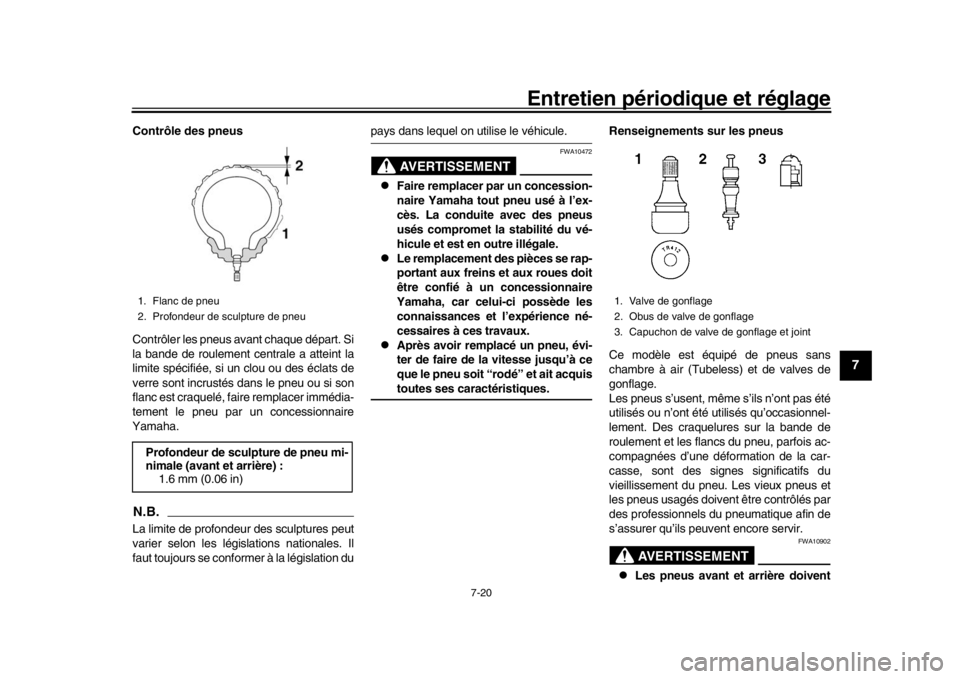

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques. Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs
du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902

Les pneus avant et arrière doivent
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de scul pture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
B67-9-F0.book 20 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-21
1
2
3
4
5
67
8
9
10
11
12
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus devalve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur prof it de ces pneus, il
convient de respecter les consignes qui
suivent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati- vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions deconduite.
Pneu avant :
Taille :120/70ZR17M/C(58W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S20F
Pneu arrière :
Taille :190/55ZR17M/C(75W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S20R
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
B67-9-F0.book 21 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-22
1
2
3
4
5
678
9
10
11
12
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU74130
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage s pécifiée, procédercomme suit :
1. Desserrer le câble d’embrayage en tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou situé plus vers le bas du câble d’embrayage.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, t ourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
1. Garde du levier d’embrayage
2. Vis de réglage de la garde du levier d’embrayageGarde du levier d’embrayage :5.0–10.0 mm (0.20–0.39 in)1
2 (a)
(b)
1. Contre-écrou
2. Écrou de réglage de la garde du levier
d’embrayage
(b)
1
2
(a)
B67-9-F0.book 22 ページ ２０１６年２月１０日　水曜日　午後２時２０分

Entretien périodique et réglage
7-23
1
2
3
4
5
67
8
9
10
11
12
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un accident.
FAU36504
Contacteurs de feu stopLe feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, confier le réglage des contac-
teurs de feu stop à un concessionnaire
Yamaha.
1. Garde nulle au levier de frein
1
B67-9-F0.book 23 ページ ２０１６年２月１０日　水曜日　午後２時２０分
