radiator YAMAHA MT-10 2017 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
4-6
1
2
345
6
7
8
9
10
11
12
OPMERKING
Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.

Als de motor oververhit raakt, staan op
pagina 7-37 nadere instructies ver-meld.
DAU73171
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de mo-
tor of een ander regelsysteem van de ma-
chine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden, vraag dan
uw Yamaha dealer om de machine na te
zien.
DAU69891
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat dit
waarschuwingslampje branden als de sleu-
tel naar “ON” wordt gedraaid en gaat het uit
zodra met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
Als het ABS-waarschuwingslampje:
niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid

gaat branden of knipperen tijdens het
rijden

niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 4-17 voor uitleg over de werking
van het ABS-systeem.)WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
als het waarschuwingslampje tijdens het
rijden gaat branden of knipperen, keert
het remsysteem terug naar conventio-
neel remmen. Als een van de boven-
staande gevallen zich voordoet, of als het waarschuwingslampje helemaal niet
gaat branden, rij dan extra voorzichtig
om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealer
controleren.
DAU74081
Controlelampje tractieregeling “ ”
Dit controlelampje knippert als de tractiere-
geling is ingeschakeld.
Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamahadealer om de machine te controleren.
DAU74100
Waarschuwingslampje stuurdemper
“”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in de stuur-
demper. Als dit zich voordoet, vraag dan
een Yamaha-dealer de machine te contro-
leren.
Het elektrisch circuit voor het waarschu-
ABS
B67-9-D1_1.book 6 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-13
1
2
3
4
5
67
8
9
10
11
12
olieniveau in orde is. 10. Zet de motor af en wacht een paar mi- nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU20095
Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan. 3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud
is.
[DWA15162]
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
21
B67-9-D1_1.book 13 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-14
1
2
3
4
5
678
9
10
11
12
4. Vul koelvloeistof bij tot aan de merk- streep voor maximumniveau en breng
dan de reservoirdop aan. LET OP: Als
er geen koelvloeistof aanwezig is,
gebruik dan in plaats daarvan ge-
distilleerd water of onthard leiding-
water. Gebruik geen hard water of
zout water, dit is schadelijk voor de
motor. Als er in plaats van koel-
vloeistof water is gebruikt, vervang
dit dan zo snel mogelijk door koel-
vloeistof, anders is het systeem niet
beschermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof afneemt.
[DCA10473]
DAU73983
Om de koelvloeistof te verversen1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Schuif een opvangbak onder de motor om de gebruikte koelvloeistof op te
vangen.
3. Verwijder de borgbout voor de radia- torvuldop en de vuldop zelf.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10382]
4. Verwijder de aftapplug voor koelvloei-
stof en de pakking om het koelsy-
steem af te tappen.
5. Verwijder de kap van het koelvloeistof- reservoir A door de bouten en de druk-
1. Dop koelvloeistofreservoir
1
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Borgbout radiatorvuldop
2. Radiatorvuldop
1. Aftapplug koelvloeistof
2. Pakking
2
1
12
B67-9-D1_1.book 14 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-16
1
2
3
4
5
678
9
10
11
12
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.
11. Giet de voorgeschreven hoeveelheid van de gespecificeerde koelvloeistof in
de radiator en het koelvloeistofreser-
voir. 12. Breng de dop van het koelvloeistofre-
servoir aan.
13. Draai de ontluchtingsbout terug om in de koelvloeistofpomp achtergebleven
lucht te laten ontsnappen.
14. Draai zodra koelvl oeistof naar buiten
komt de ontluchtingsbout vast met het voorgeschreven aanhaalmoment.
15. Giet de aangegeven koelvloeistof in de radiator totdat deze vol is.
16. Breng de radiatorvuldop weer aan.
17. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
18. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koelvloei-
stof bij tot het niveau boven in de radi-
ator staat en breng dan de
radiatorvuldop en de bijbehorende
borgbout aan.
19. Start de motor en controleer dan of er- gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
Aanhaalmoment:
Aftapplug koelvloeistof:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Mengverhouding antivries/water:1:1
Aanbevolen antivries: Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Radiator (inclusief alle leidingen):2.25 L (2.38 US qt, 1.98 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Ontluchtingsbout
1
Aanhaalmoment:Ontluchtingsbout:10 N·m (1.0 kgf·m, 7.2 lb·ft)
B67-9-D1_1.book 16 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-33
1
2
3
4
5
67
8
9
10
11
12
3. Plaats de panelen in de oorspronkelij- ke positie.
4. Breng de onderlegringen, bouten en
drukclips aan.OPMERKINGDe drukclips worden bevestigd door de pen
naar buiten te drukken, de drukclip in het
paneel te steken en dan de pen naar binnen
te drukken totdat deze gelijk ligt met de kopvan de clip. Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven am pèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15132]

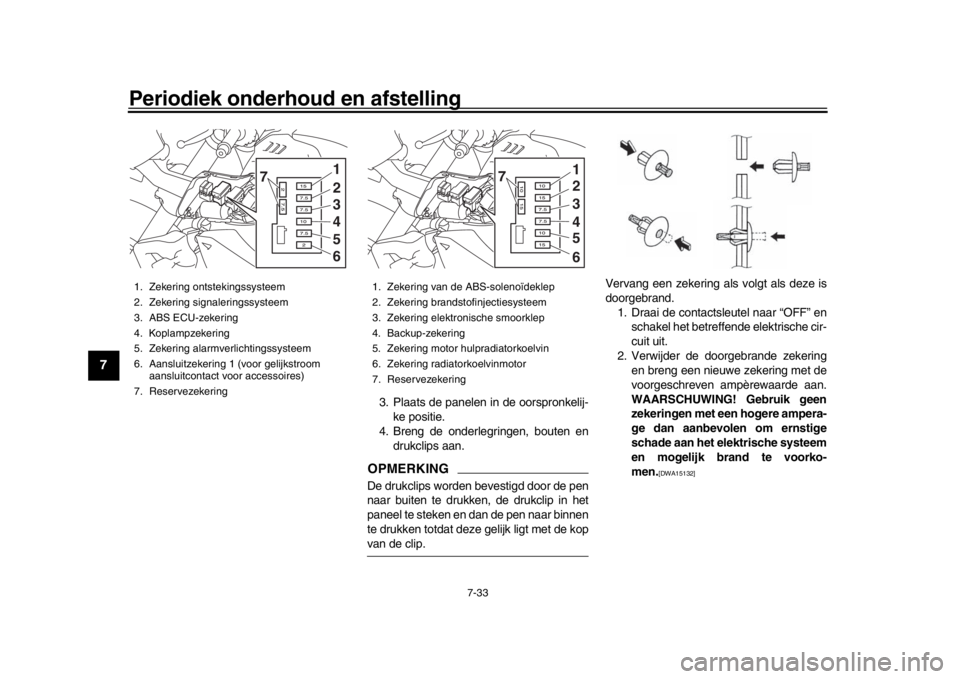

1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. ABS ECU-zekering
4. Koplampzekering
5. Zekering alarmverlichtingssysteem
6. Aansluitzekering 1 (voor gelijkstroom aansluitcontact voor accessoires)
7. Reservezekering
7 1
2
3
4
5
6
1. Zekering van de ABS-solenoïdeklep
2. Zekering brandstofinjectiesysteem
3. Zekering elektronische smoorklep
4. Backup-zekering
5. Zekering motor hulpradiatorkoelvin
6. Zekering radiatorkoelvinmotor
7. Reservezekering
7
1
2
3
4
5
6
B67-9-D1_1.book 33 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-34
1
2
3
4
5
678
9
10
11
12
3. Draai de contactsleutel naar “ON” en schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU72980
VoertuigverlichtingDit model is volledig uitgerust met lampen
van het LED-type. Er zijn geen vervangbare
gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.LET OP
DCA16581
Plak geen kleurfolie of stickers op dekoplamplens.
Voorgeschreven zekeringen:
Hoofdzekering: 50.0 A
Aansluitzekering 1:
2.0 A
Koplampzekering: 10.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin: 15.0 A
Zekering rubradiatorkoelvin: 10.0 A
Zekering ABS-motor:
30.0 A
Circuitzekering al armverlichtingssy-
steem:
7.5 A
Zekering ABS ECU: 7.5 A
Zekering van de ABS-solenoïdeklep: 10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep:
7.5 A
Remlicht zekering: 1.0 A
Zekering cruise control: 1.0 A1. Koplamp
2. Parkeerlicht1 12
B67-9-D1_1.book 34 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-37
1
2
3
4
5
67
8
9
10
11
12
Oververhitte motor
WAARSCHUWING
DWAT1041

Verwijder de radiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-om en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
B67-9-D1_1.book 37 ページ ２０１７年２月２日　木曜日　午後３時４７分

9-1
1
2
3
4
5
6
7
8910
11
12
Specificaties
DAU70621
Afmetingen:Totale lengte:2095 mm (82.5 in)
Totale breedte: 800 mm (31.5 in)
Totale hoogte: 1110 mm (43.7 in)
Zadelhoogte:
825 mm (32.5 in)
Wielbasis: 1400 mm (55.1 in)
Grondspeling: 130 mm (5.12 in)
Kleinste draaicirkel:
3.3 m (10.83 ft)Gewicht:Rijklaar gewicht:210 kg (463 lb)Motor:Verbrandingscyclus:4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme:
DOHC
Cilinderopstelling: In lijn
Aantal cilinders: 4-cilinder
Slagvolume:
998 cm
3
Boring  slag:
79.0  50.9 mm (3.11  2.00 in) Compressieverhouding:
12.0 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type: Geheel synthetisch
SAE-viscositeitsklassen: 10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie:
Olieverversing:3.90 L (4.12 US qt, 3.43 Imp.qt)
Met verwijderen van oliefilterelement:
4.10 L (4.33 US qt, 3.61 Imp.qt)Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.25 L (2.38 US qt, 1.98 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10] ac-
ceptabel) Inhoud brandstoftank:
17 L (4.5 US gal, 3.7 Imp. gal)
Hoeveelheid reservebrandstof:
4.0 L (1.06 US gal, 0.88 Imp.gal)
Brandstofinjectie:Gasklephuis:Het teken van identificatie:B671 00Bougie(s):Fabrikant/model:
NGK/LMAR9E-J
Elektrodenafstand: 0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatAandrijflijn:Primaire reductieverhouding:1.634 (67/41)
Eindoverbrenging:
Ketting
Secundaire reduc tieverhouding:
2.688 (43/16)
Type versnellingbak: Constant mesh, 6 versnellingen
Overbrengingsverhoudingen:
1e:2.600 (39/15)
2e:
2.176 (37/17)
3e: 1.842 (35/19)
4e: 1.579 (30/19)
B67-9-D1_1.book 1 ページ ２０１７年２月２日　木曜日　午後３時４７分

Specificaties
9-3
1
2
3
4
5
6
7
8910
11
12
Wattage gloeilamp:Koplamp:LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer:
LED
Parkeerlicht: LED
Kentekenverlichting: LED
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje oliedruk:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje koelvloeistoftempera-
tuur: LED
Waarschuwingslampje motorstoring: LED
Waarschuwingslampje stuurdemper:
LED
ABS-waarschuwingslampje: LED
Cruise control “SET” controlelampje: LED Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment: LED
Controlelampje tractieregeling: LED
Zekering:Hoofdzekering:50.0 A
Aansluitzekering 1: 2.0 A
Koplampzekering:
10.0 A
Remlicht zekering: 1.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin: 15.0 A
Zekering rubradiatorkoelvin: 10.0 A
Circuitzekering alarmv erlichtingssysteem:
7.5 A
Zekering ABS ECU: 7.5 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering ABS-motor:
30.0 A Zekering van de ABS-solenoïdeklep:
10.0 A
Zekering cruise control:
1.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
B67-9-D1_1.book 3 ページ ２０１７年２月２日　木曜日　午後３時４７分
