YAMAHA MT-10 2018 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
7-34
1
2
3
4
5
678
9
10
11
12
HAU67131
Come supportare il motocicloPoiché questo modello non è equipaggiato
con un cavalletto centrale, utilizzare i caval-
letti per la manutenzione quando si toglie la
ruota anteriore e posteriore o si eseguono
altri lavori di manutenzione che richiedono
che il motociclo stia diritto.
Prima di iniziare qualsiasi lavoro di manu-
tenzione, controllare che il motociclo sia in
una posizione stabile ed in piano.
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, poss ono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Cavalletto per manutenzione (esempio)
1
B67-9-H2H0.book 34 ページ ２０１８年６月５日　火曜日　午前９時３２分

Manutenzione e regolazione periodiche
7-35
1
2
3
4
5
67
8
9
10
11
12
HAU42505

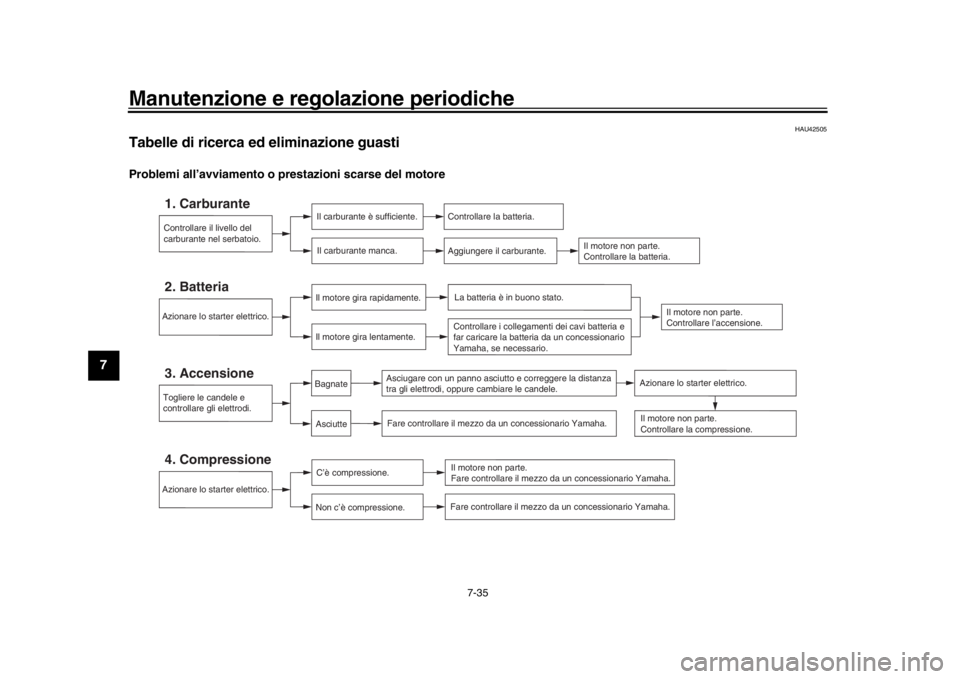

Tabelle di ricerca ed eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
B67-9-H2H0.book 35 ページ ２０１８年６月５日　火曜日　午前９時３２分

Manutenzione e regolazione periodiche
7-36
1
2
3
4
5
678
9
10
11
12
Surriscaldamento del motore
AVVERTENZA
HWAT1041

Non togliere il tappo radiatore quando il motore e il radiat ore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.

Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pres sione residua di fuoriuscire. Qu ando cessa il sibilo, premere il ta ppo mentre lo si gira in sen-so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
B67-9-H2H0.book 36 ページ ２０１８年６月５日　火曜日　午前９時３２分

8-1
1
2
3
4
5
6
78
9
10
11
12
Pulizia e rimessaggio del motociclo
HAU37834
Verniciatura opaca, prestare
attenzioneATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, pr odotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte converniciatura opaca.
HAU79030
PuliziaBenché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia 1. Coprire l’uscita gas di scarico con un sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi, i connettori e gli elementi di connessio-
ne elettrici, cappucci candele compre-
si, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni, sui pignoni, sulla
catena di trasmissione e sui perni ruo- te. Sciacquare sempre lo sporco ed il
prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA24070

Evitare l’uso di detergenti per ruote
o sgrassatori per motore fortemen-
te acidi. Se si utilizzano prodotti del
genere sullo sporco particolarmen-
te ostinato, non lasciare il detergen-
te sulla superficie interessata più a
lungo di quanto indicato sulle istru-
zioni per l’uso. Inoltre sciacquare a
fondo la superficie con acqua,
asciugarla immediatamente e poi
applicare uno spray protettivo anti-
corrosione.

La scorretta pulizia può danneggia-
re componenti come le carenature e
i pannelli, il pannello portastrumen-
ti e il display, le ruote, le lenti faro, i
componenti in plastica o in fibra di
carbonio, ecc., e le marmitte. Per
pulire questi componenti, usare
soltanto un panno o una spugna
soffici e puliti. Tuttavia, se non è
possibile pulire a fondo questi com-
ponenti, è possibile utilizzare acqua
e un detergente neutro diluito. Ac-
certarsi di sciacquare con abbon-
B67-9-H2H0.book 1 ページ ２０１８年６月５日　火曜日　午前９時３２分

Pulizia e rimessaggio del motociclo8-2
1
2
3
4
5
6
789
10
11
12
dante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.

Non utilizzare prodot ti chimici forti
sulle parti in plastica o sulla marmit-
ta. Accertarsi di non utilizzare panni
o spugne che siano stati in contatto
con prodotti di pulizia forti o abrasi-
vi, solvente o diluente, carburante
(benzina), prodotti per rimuovere o
inibire la ruggine, liquido freni, anti-
gelo o elettrolito.

Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), vani portaog-
getti, componenti elettrici
(connettori, elementi di connessio-
ne, strumenti, interruttori e luci),tubi sfiato e ventilazione.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo spor co difficile da trattare e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aume nta l’azione cor-
rosiva del sale.
[HCA10792]
2. Dopo aver asciugato il motociclo, per prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate (tranne che sul-
la marmitta di titanio). Pulizia della marmitta in titanio
Questo modello è equipaggiato con una
marmitta di titanio che richiede le seguenti
procedure speciali di pulizia.
Per pulire la marmitta di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente la marmitta con un de-
tergente neutro, si possono usare pro-
dotti alcalini ed una spazzola morbida.

Non usare mai preparati o altri tratta-
menti speciali per pulire la marmitta di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna della
marmitta.

Persino minime quantità di olio, come
per esempio da stracci unti o ditate, la-
sciano macchie sulla marmitta di tita-
nio, che si possono pulire con un
detergente neutro.

Ricordare che lo sc
olorimento prodot-
to dal calore sulla parte del tubo di sca-
rico che porta alla marmitta di titanio è
normale e non è eliminabile.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
B67-9-H2H0.book 2 ページ ２０１８年６月５日　火曜日　午前９時３２分

Pulizia e rimessaggio del motociclo
8-3
1
2
3
4
5
6
78
9
10
11
12
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en- tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi- ci verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.

Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu- tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-
mento in curva.
ATTENZIONE
HCA10801

Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.

Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.

Evitare di usare prodotti lucidanti
abrasivi, in quant
o asportano la ver-nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.

Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.
HAU26183
RimessaggioA breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.

Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
B67-9-H2H0.book 3 ページ ２０１８年６月５日　火曜日　午前９時３２分

Pulizia e rimessaggio del motociclo8-4
1
2
3
4
5
6
789
10
11
12
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il moto-
re.
[HWA10952]
e. Togliere i cappucci candele dalle candele e poi installare le candele ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto laterale/
cavalletto centrale.
5. Controllare e, se necessario, ripristina- re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 C
(30 F) oppure più di 30 C (90 F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
7-29.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
B67-9-H2H0.book 4 ページ ２０１８年６月５日　火曜日　午前９時３２分

9-1
1
2
3
4
5
6
7
89
10
11
12
Caratteristiche tecniche
HAU70621
Dimensioni:Lunghezza totale: 2095 mm (82.5 in)
Larghezza totale: 800 mm (31.5 in)
Altezza totale: 1110 mm (43.7 in)
Altezza alla sella:
825 mm (32.5 in)
Passo: 1400 mm (55.1 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata:
3.3 m (10.83 ft)Peso:Peso in ordine di marcia:210 kg (463 lb)Motore:Ciclo di combustione:4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione:
DOHC
Disposizione dei cilindri: In linea
Numero di cilindri: 4 cilindri
Cilindrata:
998 cm
3
Alesaggio  corsa:
79.0  50.9 mm (3.11  2.00 in) Rapporto di compressione:
12.0 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo: Completamente sintetico
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Con rimozione dell'elemento filtro olio:
4.10 L (4.33 US qt, 3.61 Imp.qt)Quantità di liquido refrigerante:Serbatoio liquido refriger ante (fino al livello
massimo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso): 2.25 L (2.38 US qt, 1.98 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Benzina super senz a piombo (gasohol
[E10] accettabile) Capacità del serbatoio carburante:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantità di riserva carburante:
4.0 L (1.06 US gal, 0.88 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione: B671 00Candela/-e:Produttore/modello:
NGK/LMAR9E-J
Distanza elettrodi: 0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
A bagno d'olio, dischi multipliGruppo motopropulsore:Rapporto di riduzione primaria:1.634 (67/41)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria: 2.688 (43/16)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Rapporti di riduzione:
1ª: 2.600 (39/15)
2ª:
2.176 (37/17)
3ª: 1.842 (35/19)
4ª: 1.579 (30/19)
B67-9-H2H0.book 1 ページ ２０１８年６月５日　火曜日　午前９時３２分

Caratteristiche tecniche
9-2
1
2
3
4
5
6
7
8910
11
12
5ª:1.381 (29/21)
6ª:
1.250 (30/24)
Parte ciclistica:Tipo di telaio: A diamante
Angolo di incidenza:
24.0 gradi
Avancorsa: 102 mm (4.0 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70ZR17M/C(58W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPER-
SPORT S20FPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 190/55ZR17M/C(75W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPER-
SPORT S20RCarico:Carico massimo:170 kg (375 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):1 persona:Anteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
2 persone: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota: Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT6.00Freno anteriore:Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota:
120 mm (4.7 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione articola-
ta)
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore a gas/idraulico
Escursione ruota: 120 mm (4.7 in)Impianto elettrico:Tensione impianto:
12 V
Sistema d’accensione: TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità: 12 V, 8.6 Ah (10 HR)Potenza lampadina:Faro:LED
B67-9-H2H0.book 2 ページ ２０１８年６月５日　火曜日　午前９時３２分

Caratteristiche tecniche
9-3
1
2
3
4
5
6
7
89
10
11
12
Lampada stop/fanalino: LED
Indicatore di direzione anteriore:
LED
Indicatore di di rezione posteriore:
LED
Luce ausiliaria: LED
Luce targa:
LED
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia pressione olio: LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia del parastrappi sterzo: LED
Spia dell’ABS:
LED
Spia “SET” regolatore automatico della veloci-
tà: LED
Spia “ON” regolatore automatico della veloci-
tà: LED Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibile:Fusibile principale:50.0 A
Fusibile terminale 1:
2.0 A
Fusibile del faro: 10.0 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile motorino ventola radiatore ausiliario:
10.0 A
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell'ABS ECU: 7.5 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 10.0 A Fusibile del regolatore automatico della veloci-
tà:
1.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
B67-9-H2H0.book 3 ページ ２０１８年６月５日　火曜日　午前９時３２分
