Entretien périodique et réglage
7-13
1
2
3
4
5
678
9
10
11
12
N.B.Sauter les étapes 4–6 si l’on ne procède
pas au remplacement de la cartouche dufiltre à huile. 4. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
5. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logédans son siège.
6. Mettre une cartouche de filtre à huile neuve en place, puis la serrer au
couple spécifié.

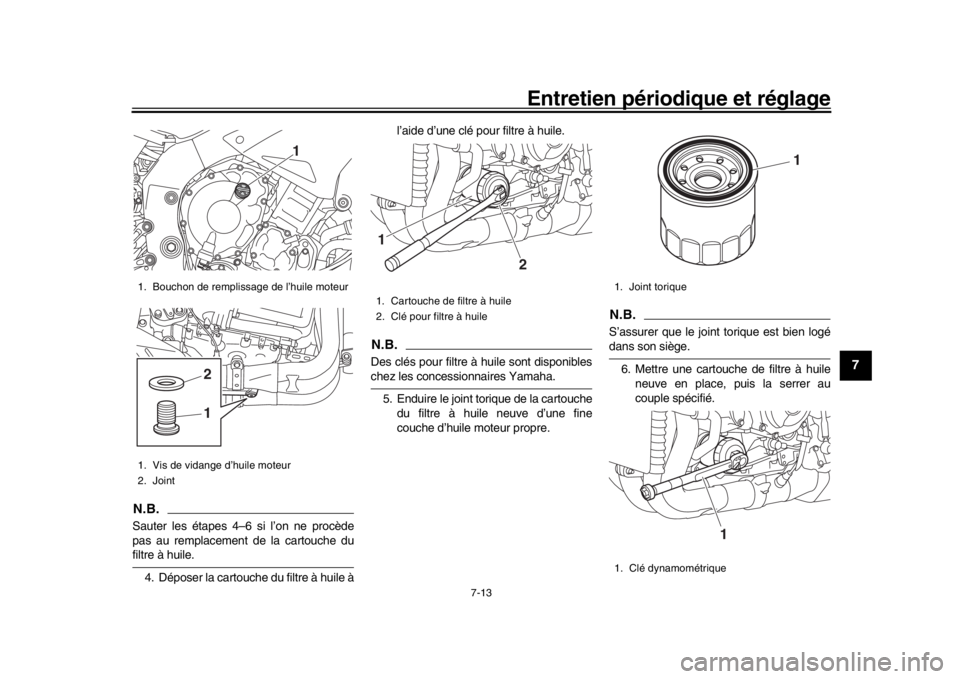

1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange d’huile moteur
2. Joint
1
12
1. Cartouche de filtre à huile
2. Clé pour filtre à huile1
2
1. Joint torique
1. Clé dynamométrique
1
1
B67-9-F2F0.book 13 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-14
1
2
3
4
5
67
8
9
10
11
12
7. Remettre la vis de vidange d’huile mo- teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
8. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée.N.B.Essuyer toute huile répandue avant de dé-marrer le moteur.
9. Vérifier le bon état du joint torique, puis remettre le bouchon de remplissage
d’huile en place. 10. Démarrer le moteur et le laisser tour-
ner au ralenti pendant quelques mi-
nutes et contrôler s’il y a présence de
fuites d’huile. Si une fuite est détectée,
couper immédiatement le moteur et
rechercher la cause.
N.B.Une fois le moteur mis en marche, le témoin
d’alerte de la pression d’huile doit s’éteindresi le niveau d’huile est suffisant.ATTENTION
FCA20860
Si le témoin d’alerte de la pression
d’huile tremblote ou ne s’éteint pas
même si le niveau d’huile est conforme,
couper immédiatement le moteur, et faire contrôler le
véhicule par un conces-
sionnaire Yamaha.
11. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile une dernière
fois.
Couple de serrage :
Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage : Vis de vidange de l’huile moteur :23 N·m (2.3 kgf·m, 17 lb·ft)

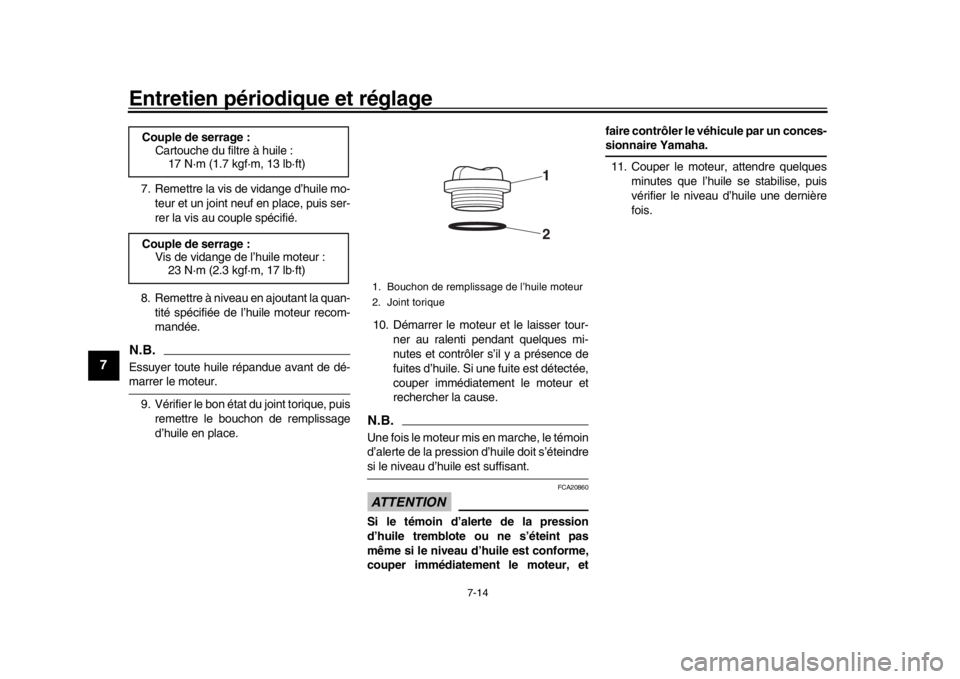

1. Bouchon de remplissage de l’huile moteur
2. Joint torique
12
B67-9-F2F0.book 14 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-15
1
2
3
4
5
678
9
10
11
12
FAU20071
Liquide de refroidissementIl faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquenc es spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU20096
Contrôle du niveau de liquide de refroi-
dissement 1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale.N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi- dissement dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
4. Ajouter du liquide jusqu’au repère deniveau maximum, puis remonter le
bouchon du vase d’expansion.
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire

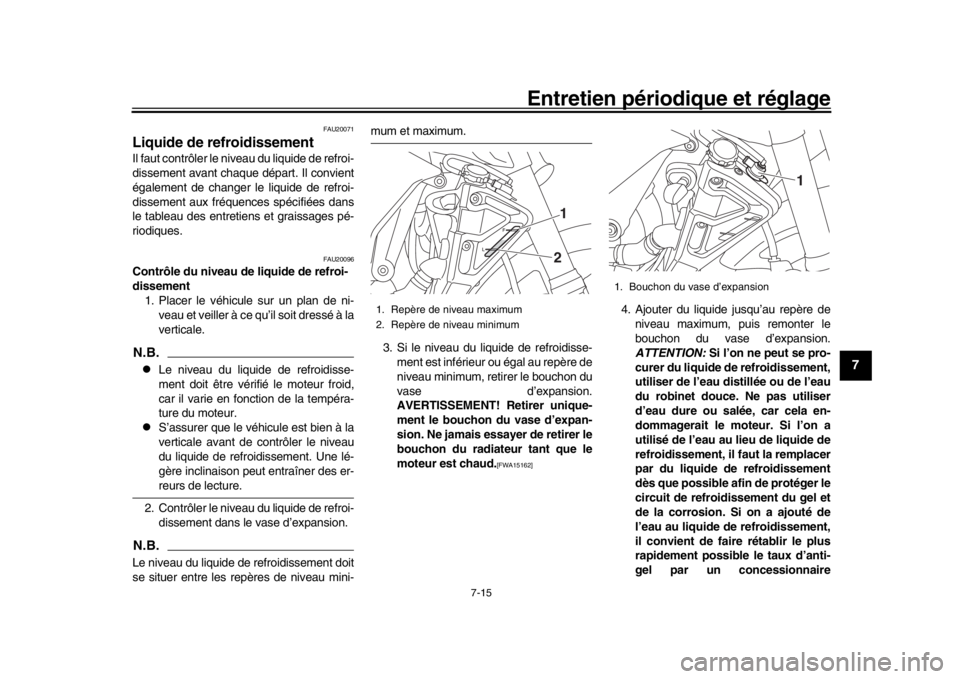

1. Repère de niveau maximum
2. Repère de niveau minimum
21
1. Bouchon du vase d’expansion
1
B67-9-F2F0.book 15 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-16
1
2
3
4
5
67
8
9
10
11
12
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473] FAU36765
Élément du filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Confier le remplacement de
l’élément du filtre à air à un concessionnaire
Yamaha.
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
Liquide de refroidissement recom-
mandé :
YAMALUBE ou un autre antigel de
haute qualité, composé d’éthylène
glycol et contenant des inhibiteurs de
corrosion pour les moteurs en alumi-
nium
Quantité de liquide de refroidisse-
ment : Vase d’expansion (jusqu’au repère
de niveau maximum) :0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) : 2.25 L (2.38 US qt, 1.98 Imp.qt)Régime de ralenti du moteur : 1200–1400 tr/mn
B67-9-F2F0.book 16 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-17
1
2
3
4
5
678
9
10
11
12
FAU21386
Contrôle de la garde de la
poignée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais
ajustement des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de soupape
chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cetentretien.
FAU64410
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-soires approuvés pour ce modèle.

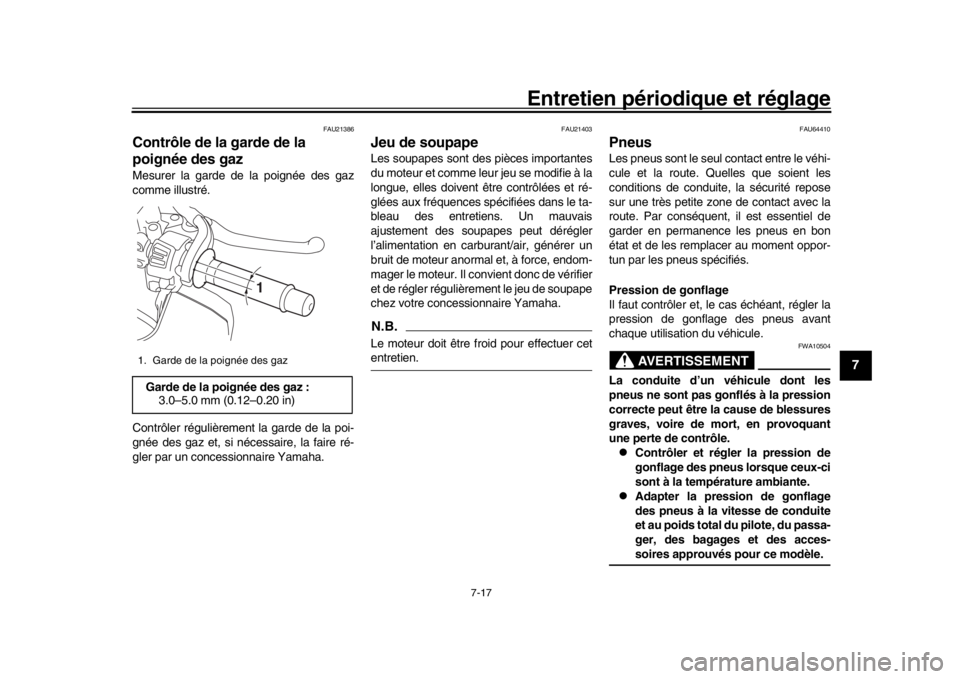

1. Garde de la poignée des gazGarde de la poignée des gaz : 3.0–5.0 mm (0.12–0.20 in)
1
B67-9-F2F0.book 17 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-18
1
2
3
4
5
67
8
9
10
11
12
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se confor
mer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques.
Pression de gonflage (contrôlée les
pneus froids) :
1 personne :Avant :
250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
2 personnes : Avant : 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
Charge* maximale :
170 kg (375 lb)
* Poids total du pilote, du passager, du chargement et des accessoires

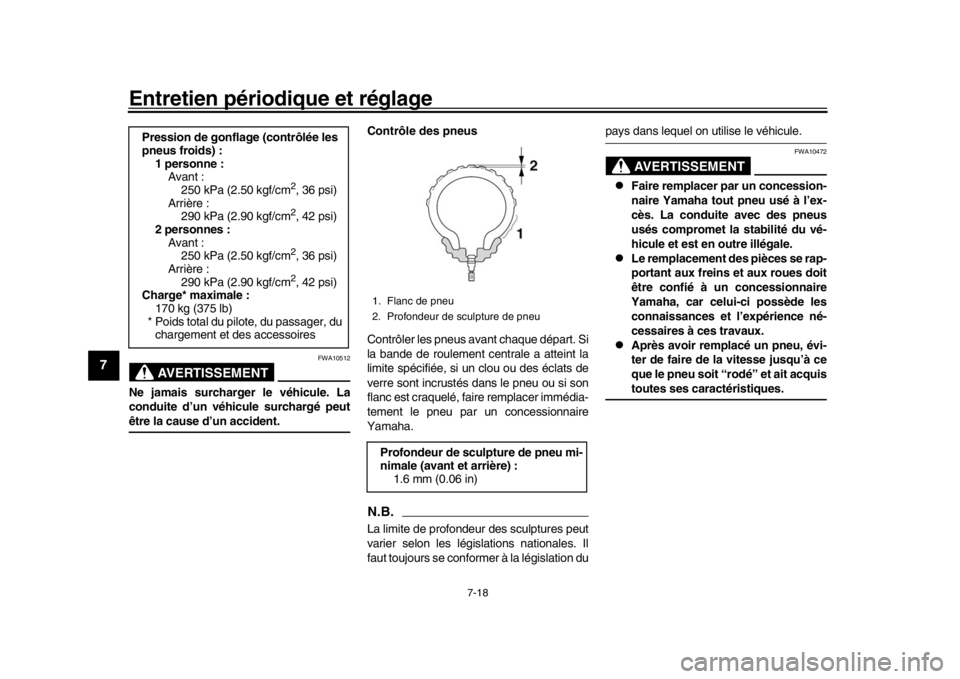

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
B67-9-F2F0.book 18 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-19
1
2
3
4
5
678
9
10
11
12
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doiv ent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuv ent encore servir.
AVERTISSEMENT
FWA10902

Les pneus avant et arrière doivent être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus devalve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il
convient de respecter les consignes qui
suivent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant : Taille :120/70ZR17M/C(58W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S20F
Pneu arrière :
Taille :190/55ZR17M/C(75W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S20R
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
B67-9-F2F0.book 19 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-20
1
2
3
4
5
67
8
9
10
11
12
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions deconduite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU74130
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).1. Garde du levier d’embrayage
2. Vis de réglage de la garde du levier d’embrayageGarde du levier d’embrayage :5.0–10.0 mm (0.20–0.39 in)1
2 (a)
(b)
B67-9-F2F0.book 20 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-21
1
2
3
4
5
678
9
10
11
12

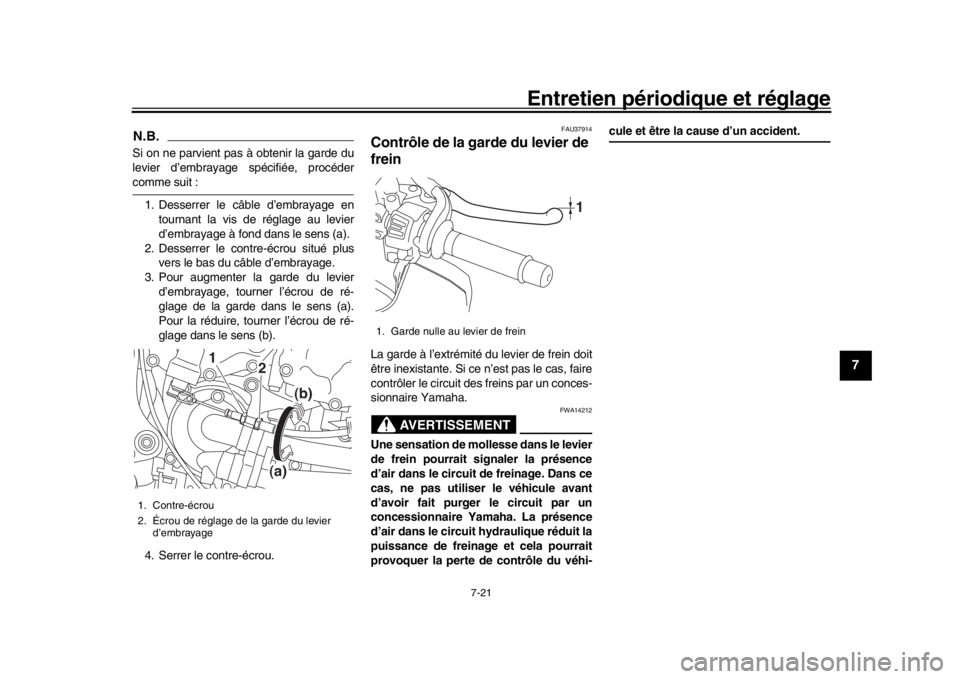

N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procédercomme suit :
1. Desserrer le câble d’embrayage en tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou situé plus vers le bas du câble d’embrayage.
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un accident.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’embrayage
(b)
1
2
(a)
1. Garde nulle au levier de frein
1
B67-9-F2F0.book 21 ページ ２０１８年６月５日　火曜日　午前９時１７分

Entretien périodique et réglage
7-22
1
2
3
4
5
67
8
9
10
11
12
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de frein
et à la pédale de frein. Les contacteurs de
feu stop étant des composants du système
d’antiblocage des roues, ils ne doivent être
réparés que par un concessionnaire
Yamaha.
FAU22393

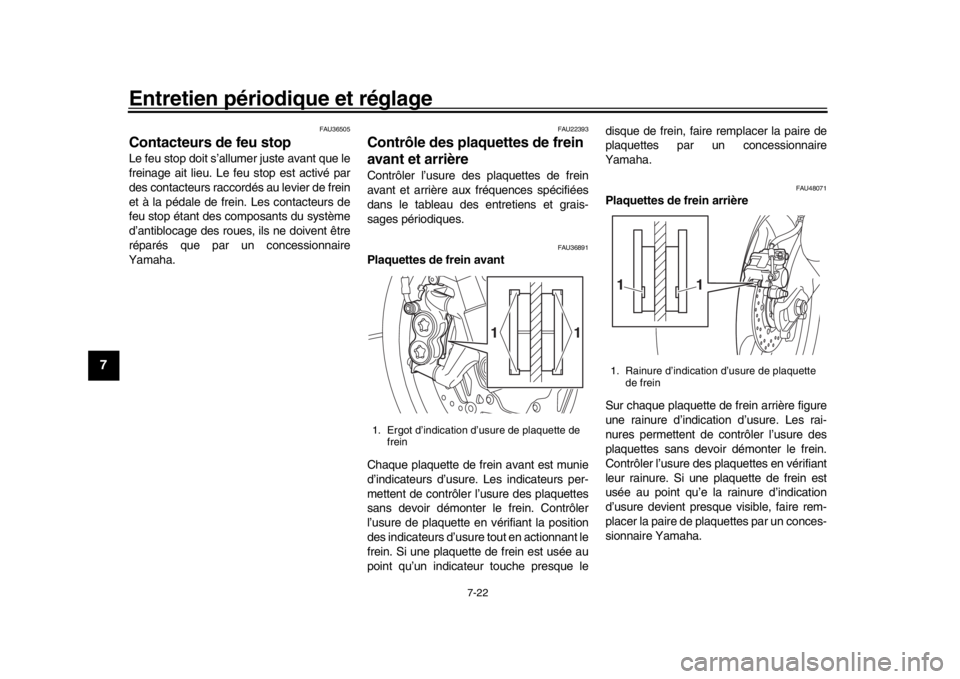

Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque le disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU48071
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est
usée au point qu’e la rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
1. Ergot d’indication d’usure de plaquette de
frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1
1
B67-9-F2F0.book 22 ページ ２０１８年６月５日　火曜日　午前９時１７分
