Regelmäßige Wartung und Einstellung
7-23
1
2
3
4
5
678
9
10
11
12
GAU22734
Wechseln der BremsflüssigkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden oder
früher, wenn sie beschädigt oder undicht
sind.l
Bremsendichtungen: alle 2 Jahre
l
Bremsschläuche: alle 4 Jahre
GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU74252
Kettendurchhang prüfen 1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf demFahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen. 4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere
wichtige Teile des Motorrads und
kann zu einem Kettenschlupf oder
-riss führen. Daher darauf achten,
dass der Kettendurchhang sich im-
mer im Sollbereich befindet.
[GCA10572]
GAU74260
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler bevor Sie den Durchhang der An-
triebskette einstellen.1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
1. Antriebsketten-Durchhang
1
Antriebsketten-Durchhang:20.0–30.0 mm (0.79–1.18 in)
B67-9-G3.book 23 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-24
1
2
3
4
5
67
8
9
10
11
12
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zumkorrekten Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter- muttern mit dem vorgeschriebenen
Drehmoment festziehen. 4. Sicherstellen, dass die Antriebsketten-
spanner gleichmäßig eingestellt sind,
der Antriebskettendurchgang korrekt
ist und die Antriebskette sich reibungs-
los bewegt.
GAU23026
Antriebskette säubern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchterUmgebung geschmiert werden.
1. Die Kette in einem Petroleumbad mit einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermitte l auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädi-
gen.
[GCA11112]
1. Achsmutter
2. Kettenspanner
3. Einstellschraube des Antriebskettendurchhangs
4. Kontermutter
5. Ausrichtungsmarkierungen
1
2 3
45
(a)
(b)
Anzugsmomente: Achsmutter:190 N·m (19 kgf·m, 140 lb·ft)
Kontermutter:
16 N·m (1.6 kgf·m, 12 lb·ft)
B67-9-G3.book 24 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-25
1
2
3
4
5
678
9
10
11
12
GAU23098
Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10712] GAU23115
Gasdrehgriff und Gaszug
kontrollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert
werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU44276
Fußbrems- und Schalthebel
prüfen und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel
Empfohlenes Schmiermittel: Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
B67-9-G3.book 25 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-26
1
2
3
4
5
67
8
9
10
11
12
Fußschalthebel
GAU23144
Handbrems- und
Kupplungshebel prüfen und
schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel Kupplungshebel
Empfohlenes Schmiermittel: Lithiumseifenfett
Empfohlene Schmiermittel: Handbremshebel:Silikonfett
Kupplungshebel:
Lithiumseifenfett
B67-9-G3.book 26 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-27
1
2
3
4
5
678
9
10
11
12
GAU23203
Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollve rlust führen kann.
GAUM1653
Schwingen-Drehpunkte
schmierenDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23273
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel: Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
B67-9-G3.book 27 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-28
1
2
3
4
5
67
8
9
10
11
12
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-33.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
B67-9-G3.book 28 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-29
1
2
3
4
5
678
9
10
11
12
GAU50292
BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 4-22.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säur estands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
l
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge- eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
l
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
l
DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla- den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt di
e Batterie Schaden.
Batterie lagern 1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-
schaltet wurde, dann zuerst das
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteri ekabel (schwarz)
1
2
3
B67-9-G3.book 29 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-30
1
2
3
4
5
67
8
9
10
11
12
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batteriedauerhaft beschädigen.
GAU73994

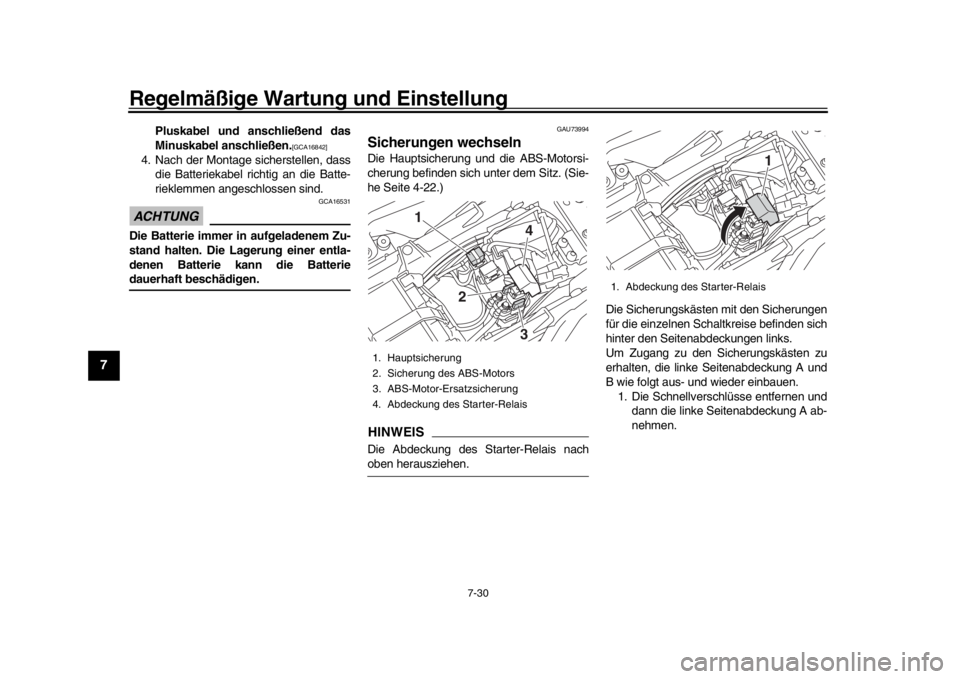

Sicherungen wechselnDie Hauptsicherung und die ABS-Motorsi-
cherung befinden sich unter dem Sitz. (Sie-
he Seite 4-22.)HINWEISDie Abdeckung des Starter-Relais nachoben herausziehen. Die Sicherungskästen mit den Sicherungen
für die einzelnen Schaltkreise befinden sich
hinter den Seitenabdeckungen links.
Um Zugang zu den Sicherungskästen zu
erhalten, die linke Seitenabdeckung A und
B wie folgt aus- und wieder einbauen.
1. Die Schnellverschlüsse entfernen und dann die linke Seitenabdeckung A ab-
nehmen.1. Hauptsicherung
2. Sicherung des ABS-Motors
3. ABS-Motor-Ersatzsicherung
4. Abdeckung des Starter-Relais
1 4
3
2
1. Abdeckung des Starter-Relais
1
B67-9-G3.book 30 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-31
1
2
3
4
5
678
9
10
11
12

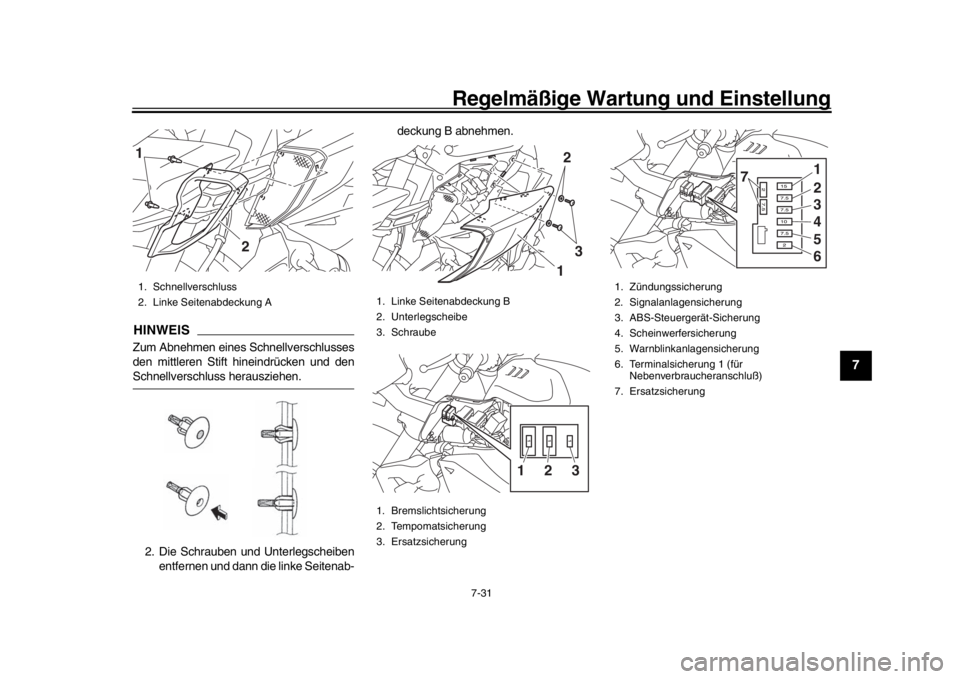

HINWEISZum Abnehmen eines Schnellverschlusses
den mittleren Stift hineindrücken und denSchnellverschluss herausziehen.
2. Die Schrauben und Unterlegscheiben entfernen und dann die linke Seitenab- deckung B abnehmen.1. Schnellverschluss
2. Linke Seitenabdeckung A1
2
1. Linke Seitenabdeckung B
2. Unterlegscheibe
3. Schraube
1. Bremslichtsicherung
2. Tempomatsicherung
3. Ersatzsicherung
13232
1
1. Zündungssicherung
2. Signalanlagensicherung
3. ABS-Steuergerät-Sicherung
4. Scheinwerfersicherung
5. Warnblinkanlagensicherung
6. Terminalsicherung 1 (für
Nebenverbraucheranschluß)
7. Ersatzsicherung
7 1
2
3
4
5
6
B67-9-G3.book 31 ページ ２０１８年７月３１日　火曜日　午後２時５５分

Regelmäßige Wartung und Einstellung
7-32
1
2
3
4
5
67
8
9
10
11
12

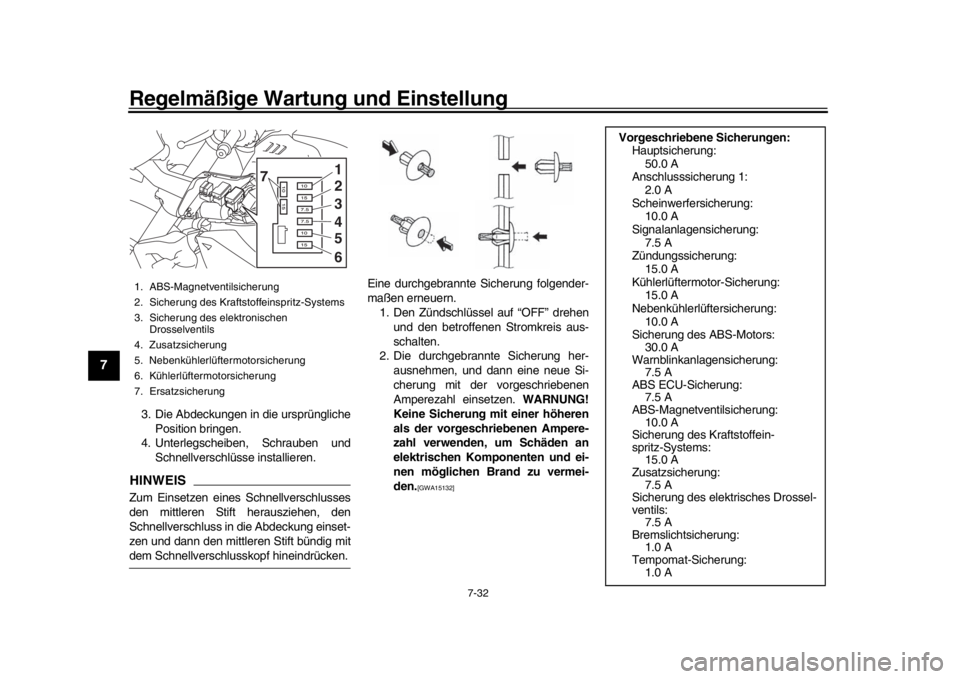

3. Die Abdeckungen in die ursprüngliche Position bringen.
4. Unterlegscheiben, Schrauben und
Schnellverschlüsse installieren.HINWEISZum Einsetzen eines Schnellverschlusses
den mittleren Stift herausziehen, den
Schnellverschluss in die Abdeckung einset-
zen und dann den mittleren Stift bündig mitdem Schnellverschlusskopf hineindrücken. Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
1. ABS-Magnetventilsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Sicherung des elektronischen Drosselventils
4. Zusatzsicherung
5. Nebenkühlerlüftermotorsicherung
6. Kühlerlüftermotorsicherung
7. Ersatzsicherung
7 1
2
3
4
5
6
Vorgeschriebene Sicherungen:
Hauptsicherung:50.0 A
Anschlusssicherung 1:
2.0 A
Scheinwerfersicherung: 10.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftermotor-Sicherung: 15.0 A
Nebenkühlerlüftersicherung: 10.0 A
Sicherung des ABS-Motors: 30.0 A
Warnblinkanlagensicherung: 7.5 A
ABS ECU-Sicherung: 7.5 A
ABS-Magnetventilsicherung:
10.0 A
Sicherung des Kraftstoffein-
spritz-Systems:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A
Bremslichtsicherung: 1.0 A
Tempomat-Sicherung: 1.0 A
B67-9-G3.book 32 ページ ２０１８年７月３１日　火曜日　午後２時５５分
