Caractéristiques particulières
3-4
1
234
5
6
7
8
9
10
11
12
FAU73914
Système de régulation
antipatinageLe système de régulation antipatinage
(TCS) permet de contrôler le patinage de
roue lors d’accélérations sur des chaussées
glissantes, telles les routes non-goudron-
nées ou mouillées. Si les capteurs détec-
tent que la roue arrière commence à patiner
(rotation incontrôlée), le système de régula-
tion antipatinage entre en action et contrôle
la puissance du moteur jusqu’à la normali-
sation de la motricité.
AVERTISSEMENT
FWA15433
Le système de régulation antipatinage
ne supprime pas la nécessité d’adapter
sa conduite aux conditions de la route.
Le système n’empêche pas la perte de
motricité lors de la conduite à des vi-
tesses excessives à l’abord de virages,
lors d’accélérations brutales à un angle
d’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
de la roue avant. Comme avec tout autre
véhicule, faire preuve de prudence à
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-lièrement glissantes. Le papillon des gaz étant fermé, enfoncer
ce contacteur pour passer de TCS “1” ou “2”
à “3”. Remonter ce
contacteur pour passer
de TCS “3” ou “2” à “1”.
Le véhicule étant à l’arrêt, remonter ce
contacteur pendant deux secondes pour
désactiver le système. Enfoncer ce contac-
teur pour acti ver le système.
N.B.Le réglage TCS sélectionné est indiqué surl’afficheur TCS (page 4-11). Le témoin “ ” clignote une fois que le sys-
tème de régulation antipatinage a été acti-
vé. On peut remarquer une légère
modification du bruit du moteur et de
l’échappement une fois que le système de
régulation antipatinage a été activé.
Dans certaines conditions, le système de
régulation antipatinage peut être automati-
quement désactivé. Le cas échéant, le té-
moin “ ” et le témoin d’alerte “ ”
s’allument.
L’afficheur TCS (page 4-11) indique le ré-
glage TCS sélectionné. Il existe quatre ré-
glages possibles.
TCS “OFF”
TCS “OFF” désactive le système de régula-1. Contacteur du système de régulation
antipatinage “TCS”
RESSE T
PAS
S
TCS
SELECT
1
1. Témoin d’alerte de panne du moteur “ ”
2. Témoin du système de régulation
antipatinage “ ”
12
B67-9-F3.book 4 ページ ２０１８年７月３１日　火曜日　午後２時４３分

Commandes et instruments
4-13
1
2
34
5
6
7
8
9
10
11
12
rant commence à clignoter, l’écran passe
automatiquement en mode d’affichage de la
réserve “TRIP F” et affiche la distance par-
courue à partir de cet instant. Dans ce cas,
appuyer sur le contacteur “SELECT” pour
modifier l’affichage dans l’ordre suivant :
TRIP F ® km/L ou L/100 km ® AVE – –.–
km/L ou AVE – –.– L/100 km ® ODO ®
TRIP 1 ® TRIP 2 ® TRIP F
Lorsque les miles sont réglés :
TRIP F ® MPG ® AVE – –.– MPG ® ODO
® TRIP 1 ® TRIP 2 ® TRIP FN.B.l
Pour remettre un totalisateur journalier
à zéro, le sélectionner en appuyant sur
le bouton “SELECT”, puis appuyer sur
le bouton “RESET” pendant deux se-
condes.
l
Si la remise à zéro du totalisateur de la
réserve de carburant n’est pas effec-
tuée manuellement, elle est automa-
tique et celui-ci disparaît après que
vous avez refait le plein et parcouru 5km (3 mi). Mode de la consommation instantanée
de carburant
L’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L”, “L/100 km” ou “MPG” (si le comp-
teur multifonctions a été configuré en
miles).
l
“km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche.
l
“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.
l
“MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du moment s’affiche.
Pour basculer entre “km/L” et “L/100 km”,
appuyer simultanément sur les boutons
“CLOCK” et “RESET”.
N.B.“– –.–” s’affiche lors de la conduite à une vi-tesse inférieure à 20 km/h (12 mi/h).
Afficheur de la consommation
moyenne de carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
de carburant peut afficher la valeur suivant
la formule “AVE – –.– km/L” ou “AVE – –.–
L/100 km” ou “AVE – –.– MPG” (si le comp-
1. Affichage de la consommation instantanée de carburant
1
1. Affichage de la consommation moyenne de carburant
1
B67-9-F3.book 13 ページ ２０１８年７月３１日　火曜日　午後２時４３分

6-1
1
2
3
4
56
7
8
9
10
11
12
Utilisation et conseils impor tants concernant le pilotage
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par unaccident et des blessures.
FAUM3632
N.B.Ce modèle est équipé de :l
un capteur de sécurité de chute. Ce
capteur permet de couper le moteur
en cas de renversement du véhicule.
Dans ce cas, le témoin d’alerte de
panne du moteur s’allume, cela n’in-
dique cependant pas un dysfonction-
nement. Éteindre le véhicule, puis le
redémarrer pour éteindre le témoin
d’alerte. Si le contact n’est pas coupé
au préalable, le moteur se lance mais
ne se met pas en marche lors de l’ac-
tionnement du bouton du démarreur.
l
un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre enmarche.
FAU74012
Démarrage du moteurAfin que le coupe-circu it d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :l
La boîte de vitesses doit être au point
mort.
l
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 4-28 pour plus de
détails.
1. Tourner la clé de contact sur “ON” et
s’assurer que le contacteur arrêt/
marche/démarrage est en position
“”.
Les témoins et les témoins d’alerte sui-
vants doivent s’allumer pendant
quelques secondes, puis s’éteindre.l
Témoin d’alerte de la pression
d’huile
l
Témoin d’alerte de panne du mo-
teur
l
Témoin d’alerte de la température
du liquide de refroidissement
l
Témoin de changement de vitesse
l
Témoin d’alerte d’amortisseur de
direction
l
Témoin du système de régulation
antipatinage
l
Témoins du régulateur de vitesse
B67-9-F3.book 1 ページ ２０１８年７月３１日　火曜日　午後２時４３分

7-1
1
2
3
4
5
67
8
9
10
11
12
Entretien périodique et réglage
FAU17246
La réalisation des cont rôles et entretiens,
réglages et lubrificat ions périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité est l’impératif numéro
un du bon motocycliste. Les points de
contrôle, réglage et lubrification principaux
du véhicule sont expliqués aux pages sui-
vantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à unconcessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur av ant d’effectuer tout
entretien, sauf si autrement spécifié.l
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
l
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations
concernant le monoxyde de car-bone.AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de br ûlures, laisser refroi-
dir les éléments de frein avant de lestoucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assurer
un rendement et un fonctionnement opti-
maux du moteur. Les en tretiens relatifs au
système de contrôle des gaz d’échappe-
ment sont regroupés dans un tableau d’en-
tretiens périodiques séparé. La personne
qui effectue ces entretiens doit avoir accès
à des données techniques spécialisées et
doit posséder les connaissances et l’ou-
tillage nécessaires. L’entretien, le rempla-
cement et les réparations des organes du
système de contrôle des gaz d’échappe-
ment peuvent être effectués par tout méca-
nicien professionnel. Les concessionnaires
Yamaha possèdent la formation technique
et l’outillage requis pour mener à bien ces
entretiens.
B67-9-F3.book 1 ページ ２０１８年７月３１日　火曜日　午後２時４３分

Entretien périodique et réglage
7-9
1
2
3
4
5
67
8
9
10
11
12
FAU67110
Contrôle des bougiesLes bougies sont des pi èces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
Bougie spécifiée : NGK/LMAR9E-J
1. Écartement des électrodesÉcartement des électrodes : 0.6–0.7 mm (0.024–0.028 in)
Couple de serrage : Bougie (neuve) :18 N·m (1.8 kgf·m, 13 lb·ft)
Bougie (après le contrôle) : 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
B67-9-F3.book 9 ページ ２０１８年７月３１日　火曜日　午後２時４３分

Entretien périodique et réglage
7-17
1
2
3
4
5
67
8
9
10
11
12
FAU64412
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.l
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
l
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
Pression de gonflage à froid :
1 personne :Avant : 250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
2 personnes :
Avant : 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière :
290 kPa (2.90 kgf/cm2, 42 psi)
Charge maximale : Véhicule :
170 kg (375 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pilote,
du passager, du chargement et de
tous les accessoires.

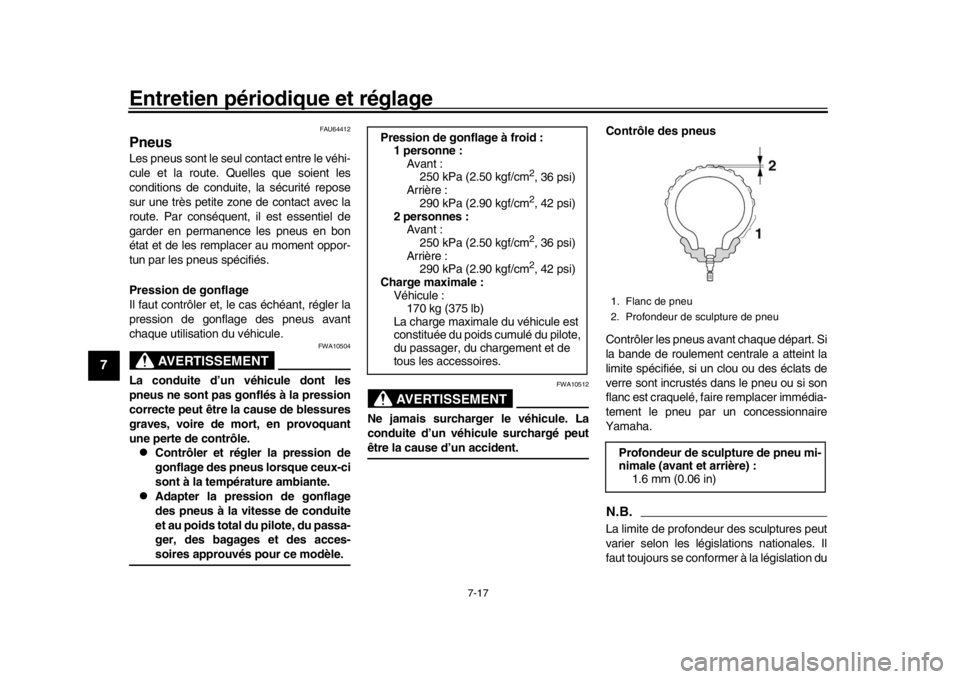

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
B67-9-F3.book 17 ページ ２０１８年７月３１日　火曜日　午後２時４３分

Entretien périodique et réglage
7-19
1
2
3
4
5
67
8
9
10
11
12
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur prof it de ces pneus, il
convient de respecter les consignes qui
suivent.l
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.
l
Avant d’être légè rement usés, des
pneus neufs peuvent adhérer relati- vement mal à certains revêtements
de route. Il ne faut
donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
l
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
l
Toujours adapter la pression de
gonflage aux conditions deconduite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.l
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
l
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
Pneu avant :
Taille :120/70ZR17M/C(58W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S20F
Pneu arrière :
Taille :190/55ZR17M/C(75W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S20R
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
B67-9-F3.book 19 ページ ２０１８年７月３１日　火曜日　午後２時４３分

Entretien périodique et réglage
7-37
1
2
3
4
5
67
8
9
10
11
12
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
l
Ne pas enlever le bouchon du radiateur quand le moteur et le radi ateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
l
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de fair e tomber la pression résiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rempl acer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
B67-9-F3.book 37 ページ ２０１８年７月３１日　火曜日　午後２時４３分
