YAMAHA MT-125 2016 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-30
6
DAU23292

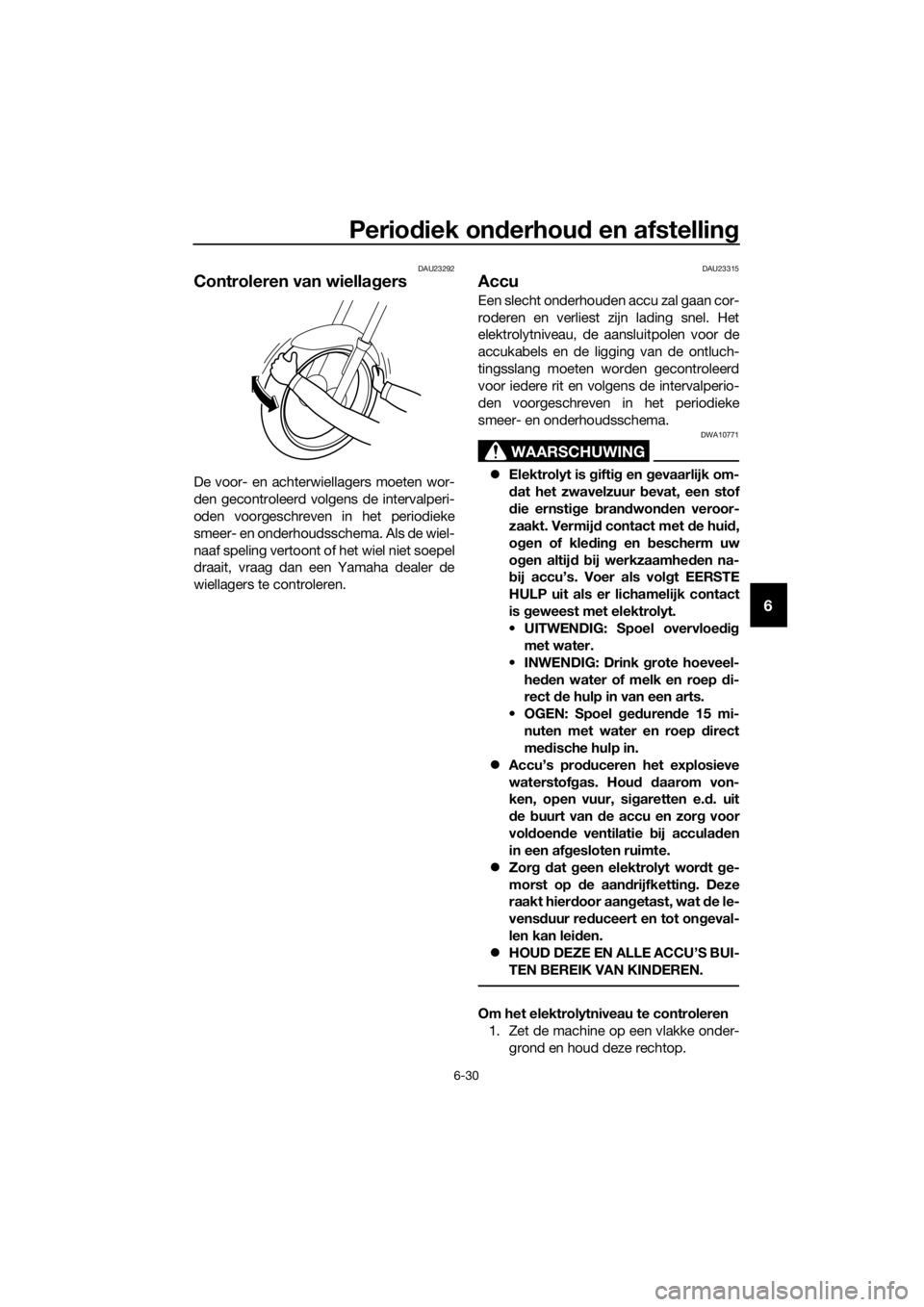

Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU23315
Accu
Een slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
WAARSCHUWING
DWA10771
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de
buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
Zorg dat geen elektrolyt wordt ge-
morst op de aandrijfketting. Deze
raakt hierdoor aangetast, wat de le-
vensduur reduceert en tot ongeval-
len kan leiden.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om het elektrolytniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
UBR3D0D0.book Page 30 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-31
6
OPMERKING
Zorg dat de machine rechtop staat bij het
controleren van het elektrolytniveau.
2. Controleer het elektrolytniveau in de
accu.
OPMERKING
Het elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
3. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10612]
4. Controleer de aansluitingen van de
accukabels, zet ze indien nodig vast
en corrigeer de ligging van de ontluch-
tingsslang.
Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad de accu volledig bij en zet
deze dan weg op een koele en droge
plek. LET OP: Draai voordat u de
accu verwijdert de sleutel naar“OFF” en haal dan eerst de negatie-
ve kabel en daarna de positieve ka-
bel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16841]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen en kijk of de ontluchtings-
slang de juiste ligging heeft, in goede
conditie verkeert en niet verstopt of af-
gekneld is. LET OP: Als het ontluch-
tingsslangetje zo wordt geplaatst
dat het frame wordt blootgesteld
aan elektrolyt of gas uit de accu,
kan externe en structurele schade
aan het frame ontstaan.
[DCA10602]
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1
2+UPPER
LOWER
ZAUM0106
UBR3D0D0.book Page 31 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-32
6
DAUM3461
De zekeringen vervangen
De zekeringenkastjes met de zekeringen
voor afzonderlijke circuits bevinden zich
onder het bestuurderszadel. (Zie pagina
3-17.)
Vervang een zekering voor de afzonderlijke
circuits als volgt als deze is doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
OPMERKING
De boordgereedschapsset bevat een zeke-
ringentang. Gebruik de tang om een zeke-
ring te verwijderen en te plaatsen.
MT125
MT125A
1. Zekeringenkastje
ZAUM1188
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvinmotor
5. Hoofdzekering
6. Backup-zekering
7. Reservezekering
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvinmotor
5. Hoofdzekering
6. Zekering ABS-regeleenheid
7. Reservezekering
8. Backup-zekering
9. Zekering van de ABS-solenoïdeklep
10.Zekering ABS-motor
ZAUM1189
1010
157.5
5207.5 7.515 20
5
7
12
3
45
6
ZAUM1231
10
303020
7
8
91010
157.5
207.5 7.515
5 20
5
7
12
3
45
6
UBR3D0D0.book Page 32 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-33
63. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAUM3501
Koplampgloeilamp vervangen
De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
LET OP
DCA10651
Pas op en zorg dat de volgende onder-
delen niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.
Koplamplens
Plak g
een kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Verwijder de koplampunit door de
bouten aan beide zijden los te halen. Voorgeschreven zekeringen:
Hoofdzekering:
20.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering signaleringssysteem:
7.5 A
Koplampzekering:
15.0 A
Zekering radiatorkoelvin:
5.0 A
Zekering ABS-regeleenheid:
10.0 A (MT125-A)
Zekering ABS-motor:
30.0 A (MT125-A)
Zekering van de ABS-solenoïde-
klep:
20.0 A (MT125-A)
Backup-zekering:
10.0 A
1. Raak het glas van de gloeilamp niet aan.
UBR3D0D0.book Page 33 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-34
6
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de doorgebrande gloeilamp los.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit zoals ge-
toond en breng dan aan beide zijden
de bout aan.
OPMERKING
Controleer de ligging van de kabels wan-
neer de koplampunit is geïnstalleerd om te
voorkomen dat kabels beklemd raken en
dat stekkers losraken.
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.
1. Bout
1. Gloeilampkap
2. Koplampstekker
1. Koplampgloeilamp
2. Gloeilamphouder
ZAUM1220
1
ZAUM1221
21
ZAUM1222
2
1
ZAUM1224
UBR3D0D0.book Page 34 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-35
6
DAU54502
Parkeerlichten
Dit model heeft parkeerlichten van het LED-
type.
Als een parkeerlicht niet werkt, laat dan een
controle uitvoeren door een Yamaha-dea-
ler.
DAU24182
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
UBR3D0D0.book Page 35 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-36
6
DAU24205
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192]DAUM3510
De gloeilamp van de kenteken-
verlichting vervangen
1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroef los te
draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroef aan te
brengen.
1. Schroef
1. Gloeilamp richtingaanwijzer
ZAUM1223
1. Gloeilampfitting kentekenverlichting
2. Kentekenverlichtingsunit
3. Schroef
ZAUM1190
2
3
UBR3D0D0.book Page 36 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-37
6
DAU24351
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of,
als geen andere standaard voorhan-
den is, door een krik te plaatsen onder
het frame aan de voorzijde van het
achterwiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
DAU44792
Voorwiel (voor modellen zonder
ABS)
WAARSCHUWING
DWA14841
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-
monteerd worden.
DAU56531
Om het voorwiel te verwijderen
WAARSCHUWING
DWA10822
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.
1. Draai de klembouten van de voorwiel-
as los en draai dan de wielasbouten
en vervolgens de remklauwbouten
los.
1. Wielasbout
2. Klembout voorwielas A
3. Klembout voorwielas B
ZAUM12153
UBR3D0D0.book Page 37 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-38
6
2. Licht het voorwiel van de grond vol-
gens de werkwijze in de vorige para-
graaf “Ondersteunen van de
motorfiets”.
3. Verwijder de remklauw door de bou-
ten los te halen. LET OP: Bekrachtig
de rem niet terwijl het wiel en de
remschijf zijn verwijderd, anders
worden de remblokken tegen el-
kaar geperst.
[DCA11073]
4. Trek de wielas uit en verwijder dan het
wiel.
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Laat het voorwiel zakken zodat dit op
de grond rust.
4. Monteer de remklauw door de bouten
aan te brengen.
OPMERKING
Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd.
5. Draai de wielas vast met het voorge-
schreven aanhaalmoment.
6. Zet wielasklembout A en klembout B
vast met het voorgeschreven aanhaal-
moment.7. Zet wielasklembout A opnieuw vast
met het voorgeschreven aanhaalmo-
ment.
8. Zet de remklauwbouten vast met het
voorgeschreven aanhaalmoment.
9. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
1. Remklauwbout
2. Remklauw
ZAUM1192
Aanhaalmomenten:
Wielas:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Klembout voorwielas:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Remklauwbout:
38 Nm (3.8 m·kgf, 27 ft·lbf)
UBR3D0D0.book Page 38 Friday, June 19, 2015 10:31 AM

Periodiek onderhoud en afstelling
6-39
6
DAU44802
Achterwiel (voor modellen zon-
der ABS)
WAARSCHUWING
DWA14841
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-
monteerd worden.
DAU56701
Verwijderen van het achterwiel
WAARSCHUWING
DWA10822
Zorg dat de machine veilig wordt onder-
steund, zodat deze niet kan omvallen.
1. Draai de wielasmoer los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-37.
3. Verwijder de wielasmoer.
4. Draai de borgmoer volledig los aan
beide zijden van de achterbrug.
5. Draai de stelbouten van de aandrijf-
ketting volledig in richting (a) en druk
het wiel naar voren.6. Haal de aandrijfketting van het achter-
tandwiel.
OPMERKING
Als het verwijderen van de aandrijfket-
ting problemen oplevert, verwijder
dan eerst de wielas en breng het wiel
voldoende omhoog om de ketting van
het achtertandwiel te kunnen halen.
De aandrijfketting kan niet worden ge-
splitst.
7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
LET OP: Bekrachtig de rem niet ter-
wijl het wiel en de remschijf zijn ver-
wijderd, anders worden de
remblokken tegen elkaar geperst.
[DCA11073]
1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. Remklauw
ZAUM1193
1. Stelbout spanning aandrijfketting
2. Borgmoer
(a)
12
ZAUM1194
UBR3D0D0.book Page 39 Friday, June 19, 2015 10:31 AM
