YAMAHA MT-125 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-10
6
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
3. Coloque la tapa de bujía.
SAUM3491
Aceite del motor y filtro de aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el filtro de aceite
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de
aceite. ATENCIÓN: No utilice el ve-
hículo hasta estar seguro de que el
nivel de aceite del motor es sufi-
ciente.
[SCA10012]
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)

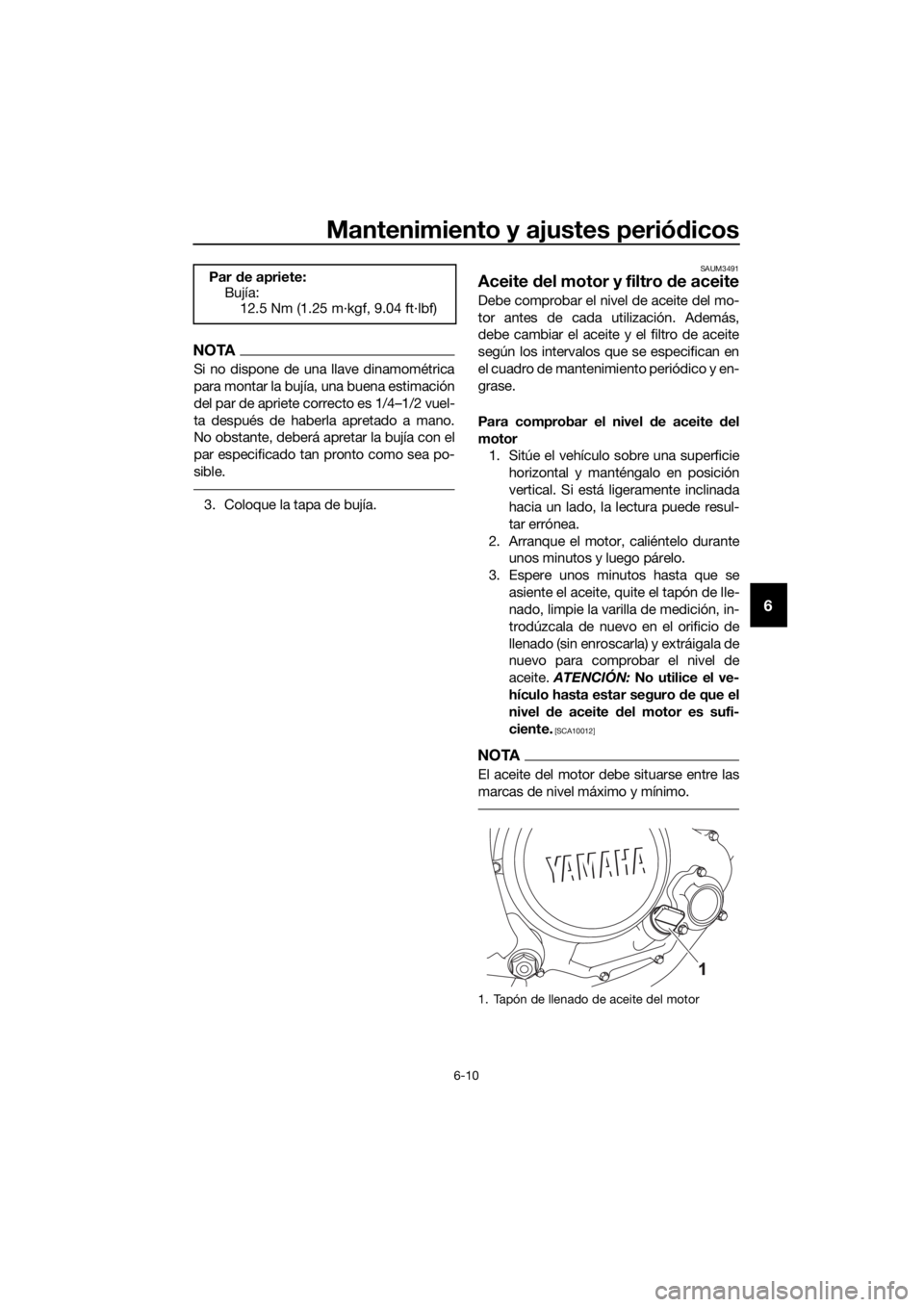

1. Tapón de llenado de aceite del motor
UBR3S0S0.book Page 10 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-11
6
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
5. Coloque el tapón de llenado de aceite.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Desmonte el carenado B. (Véase la
página 6-8).
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Acople el accesorio de vaciado de
aceite del motor que se suministra
con el juego de herramientas debajo
del perno de drenaje del cárter.
4. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.5. Extraiga el tapón de llenado de aceite
del motor y el perno de drenaje junto
con la junta tórica, el muelle de com-
presión y el tamiz, para vaciar el aceite
del cárter. ATENCIÓN: Cuando quite
el perno de drenaje del aceite del
motor, la junta tórica, el muelle de
compresión y el tamiz del aceite se
soltarán. Tenga cuidado de no per-
der dichas piezas.
[SCA11002]
6. Limpie el tamiz del aceite de motor
con disolvente.
NOTA
Omita los pasos 7…9 si no va a cambiar el
filtro de aceite.
7. Desmonte la cubierta del filtro de acei-
te quitando los pernos.

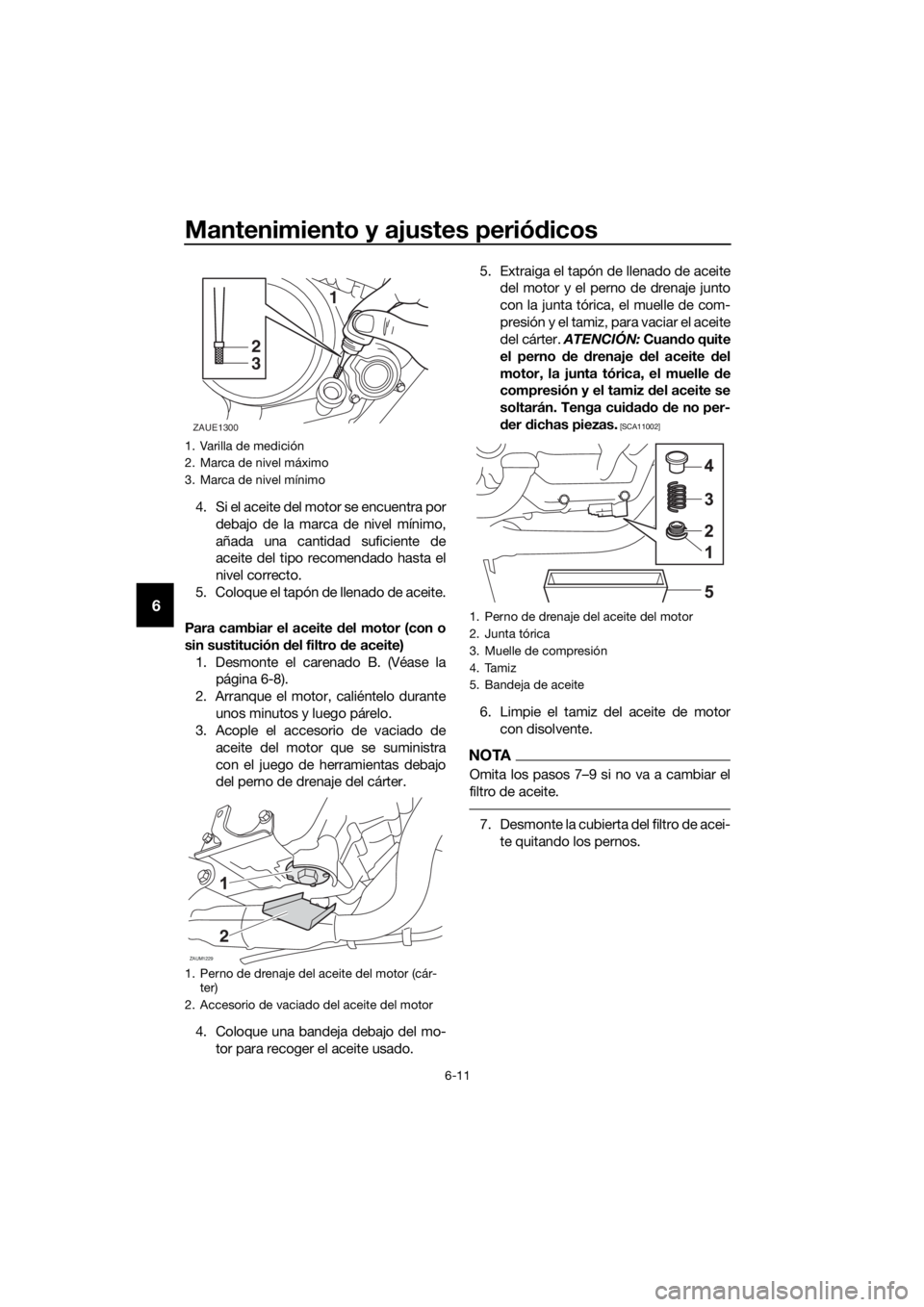

1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor (cár-
ter)
2. Accesorio de vaciado del aceite del motor
1
2
3
ZAUE1300
ZAUM1229
2
1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz
5. Bandeja de aceite
UBR3S0S0.book Page 11 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-12
6
8. Desmonte y cambie el filtro de aceite
y la junta tórica.
9. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.
NOTA
Verifique que la junta tórica quede bien
asentada.
10. Coloque el tamiz de aceite, el muelle
de compresión, la junta tórica y el per-
no de drenaje del aceite del motor y,
seguidamente, apriete el perno con el
par especificado. ATENCIÓN: Antesde colocar el perno de drenaje del
aceite del motor, no olvide colocar
la junta tórica, el muelle de compre-
sión y el tamiz de aceite.
[SCA10422]
11. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
14. Reinicie el indicador de cambio de
aceite. (Véase la página 3-9).

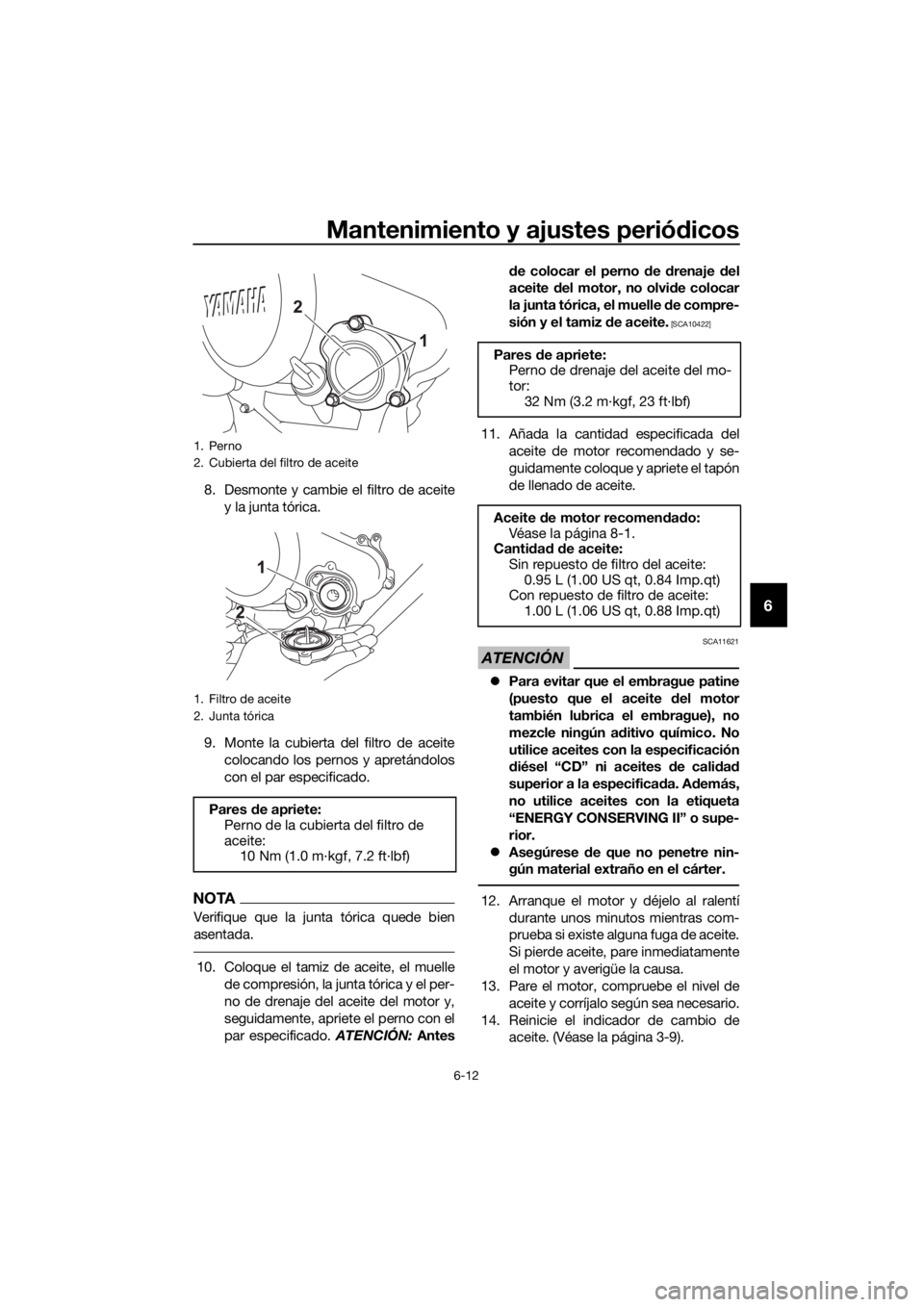

1. Perno
2. Cubierta del filtro de aceite
1. Filtro de aceite
2. Junta tórica
Pares de apriete:
Perno de la cubierta del filtro de
aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Pares de apriete:
Perno de drenaje del aceite del mo-
tor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin repuesto de filtro del aceite:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)
UBR3S0S0.book Page 12 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-13
6
SAU20071
Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAUM1726Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de esta, desmonte el carenado A
(Véase la página 6-8). y, a continua-
ción abra el tapón del depósito.
¡ADVERTENCIA! Quite solamente el
tapón del depósito de líquido refri-
gerante. No quite nunca el tapón
del radiador cuando el motor esté
caliente.
[SWA15162]
4. Añada líquido refrigerante hasta la
marca de nivel máximo y cierre la tapa
del depósito. ATENCIÓN: Si no dis-
pone de líquido refrigerante, utilice
en su lugar agua destilada o agua
blanda del grifo. No utilice agua
dura o agua salada, ya que resultan
perjudiciales para el motor. Si ha
utilizado agua en lugar de líquido
refrigerante, sustitúyala por este lo
antes posible; de lo contrario el sis-
tema de refrigeración no estará
protegido contra las heladas y la
corrosión. Si ha añadido agua al lí-
quido refrigerante, haga comprobar
lo antes posible en un concesiona-
rio Yamaha el contenido de anti-
congelante en el líquido
refrigerante; de lo contrario dismi-
nuirá la eficacia del líquido refrige-
rante.
[SCA10473]
5. Monte el carenado.
SAU33032Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un

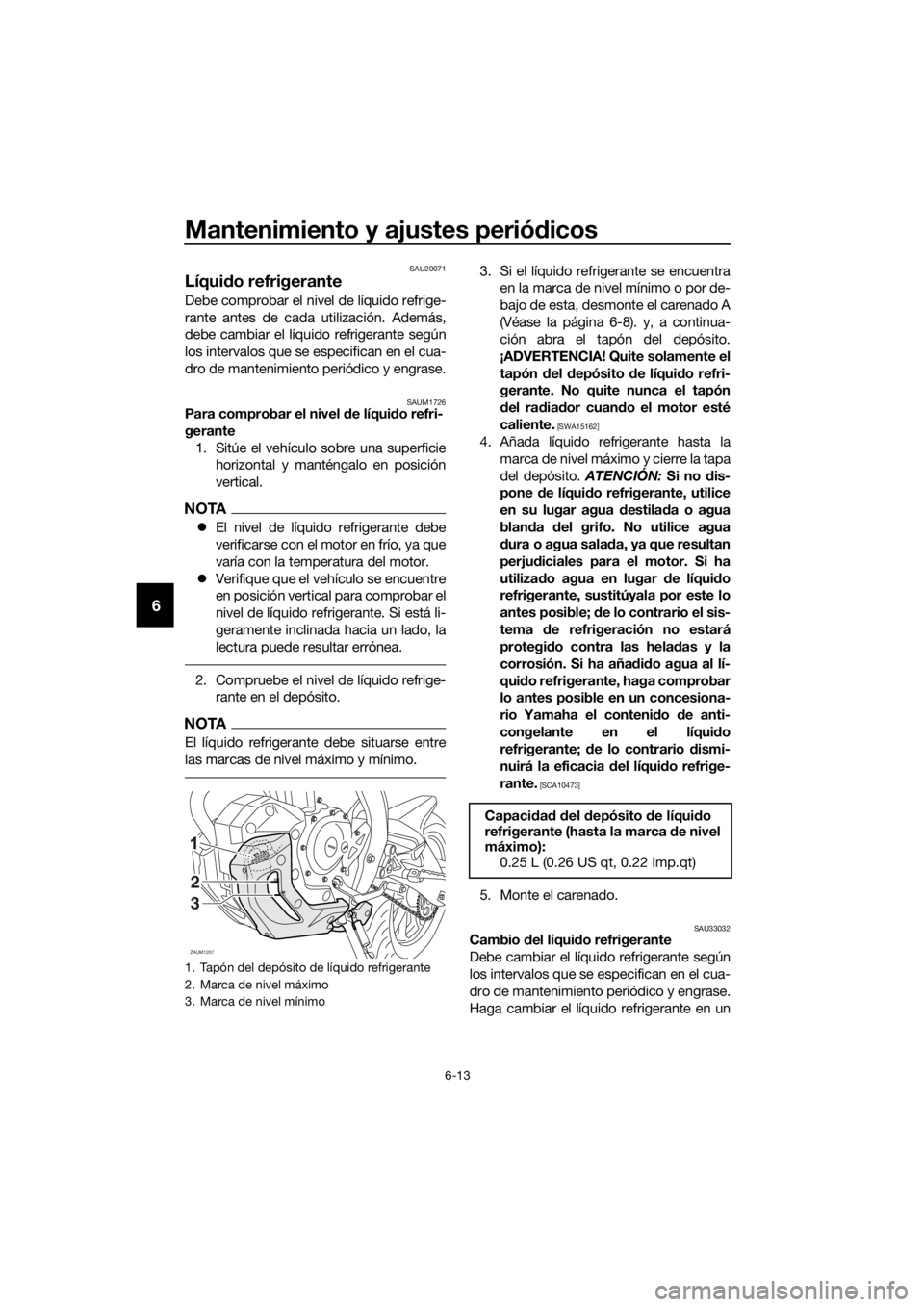

1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
ZAUM1207
FULL
LOW2
3
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBR3S0S0.book Page 13 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-14
6
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]SAUM2391
Cambio del filtro de aire y limpie-
za del tubo de drenaje
Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de aire en un concesionario
Yamaha con mayor frecuencia si conduce
en lugares especialmente húmedos o pol-
vorientos. Además deben comprobar fre-
cuentemente el tubo de drenaje de la caja
del filtro de aire y limpiarlo según sea nece-
sario.
Para limpiar el tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo, en el lado de la
caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.

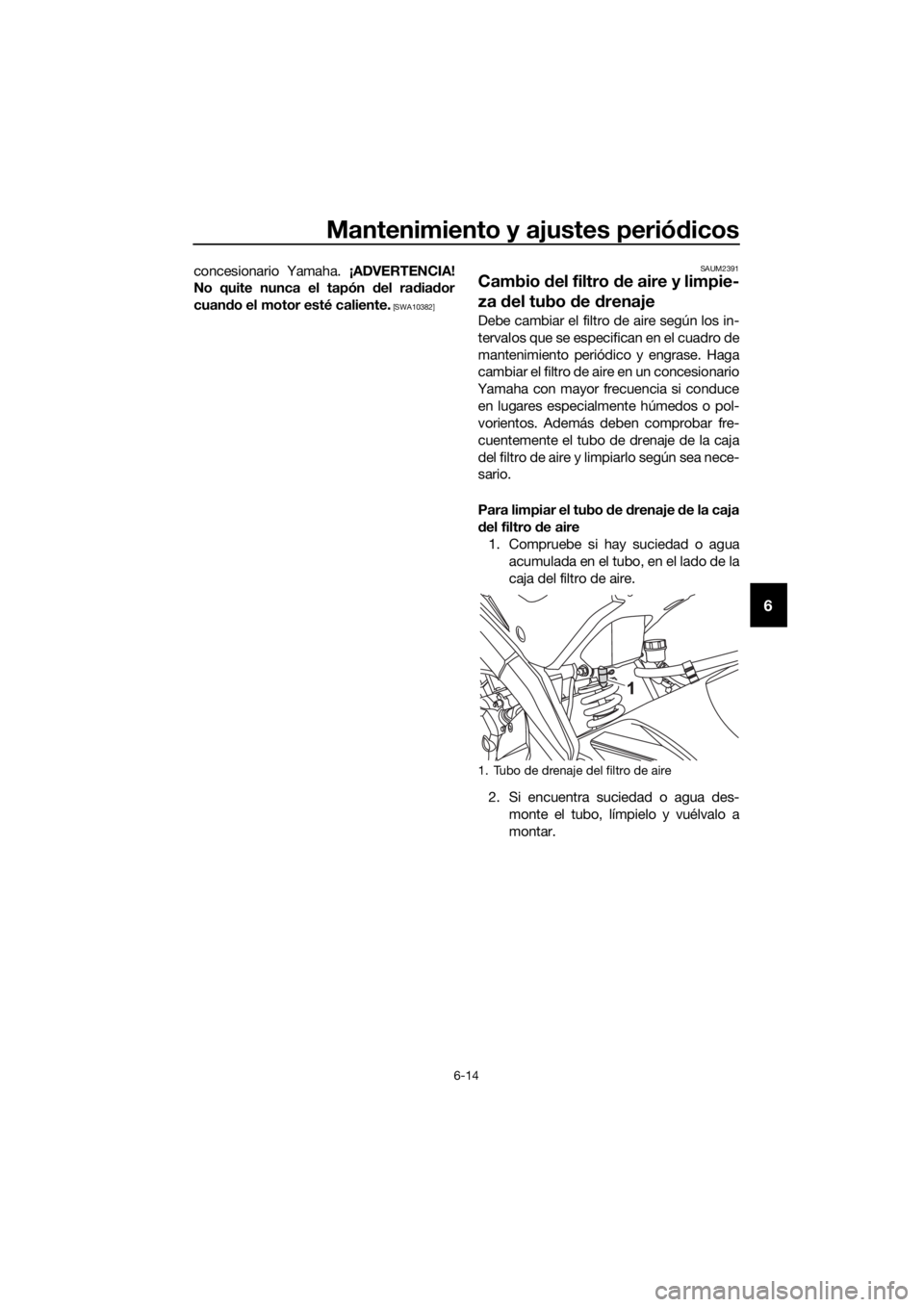

1. Tubo de drenaje del filtro de aire
UBR3S0S0.book Page 14 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-15
6
SAU44735
Comprobación del ralentí del
motor
Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU48433
Ajuste del juego libre del puño
del acelerador
El juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, ajústelo del modo si-
guiente.
NOTA
El ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y ajus-
tar el juego libre del puño del acelerador.
1. Desplace la cubierta de goma hacia
atrás.
2. Afloje la contratuerca.
3. Para incrementar el juego libre del
puño del acelerador gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre del puño del acelerador
gire la tuerca de ajuste en la dirección
(b). Ralentí del motor:
1350–1550 r/min
1. Juego libre del puño del acelerador
1
UBR3S0S0.book Page 15 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-16
6
4. Apriete la contratuerca y deslice la
funda de goma a su posición original.
SAU21402
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Cubierta de goma
2. Tuerca de ajuste
3. Contratuerca
ZAUM1208
1
23
UBR3S0S0.book Page 16 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-17
6
SAU59162
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si elPresión de aire de los neumáticos
(medida con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
De 90 kg (198 lb) a la carga máxi-
ma:
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
Carga máxima*:
180 kg (397 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios

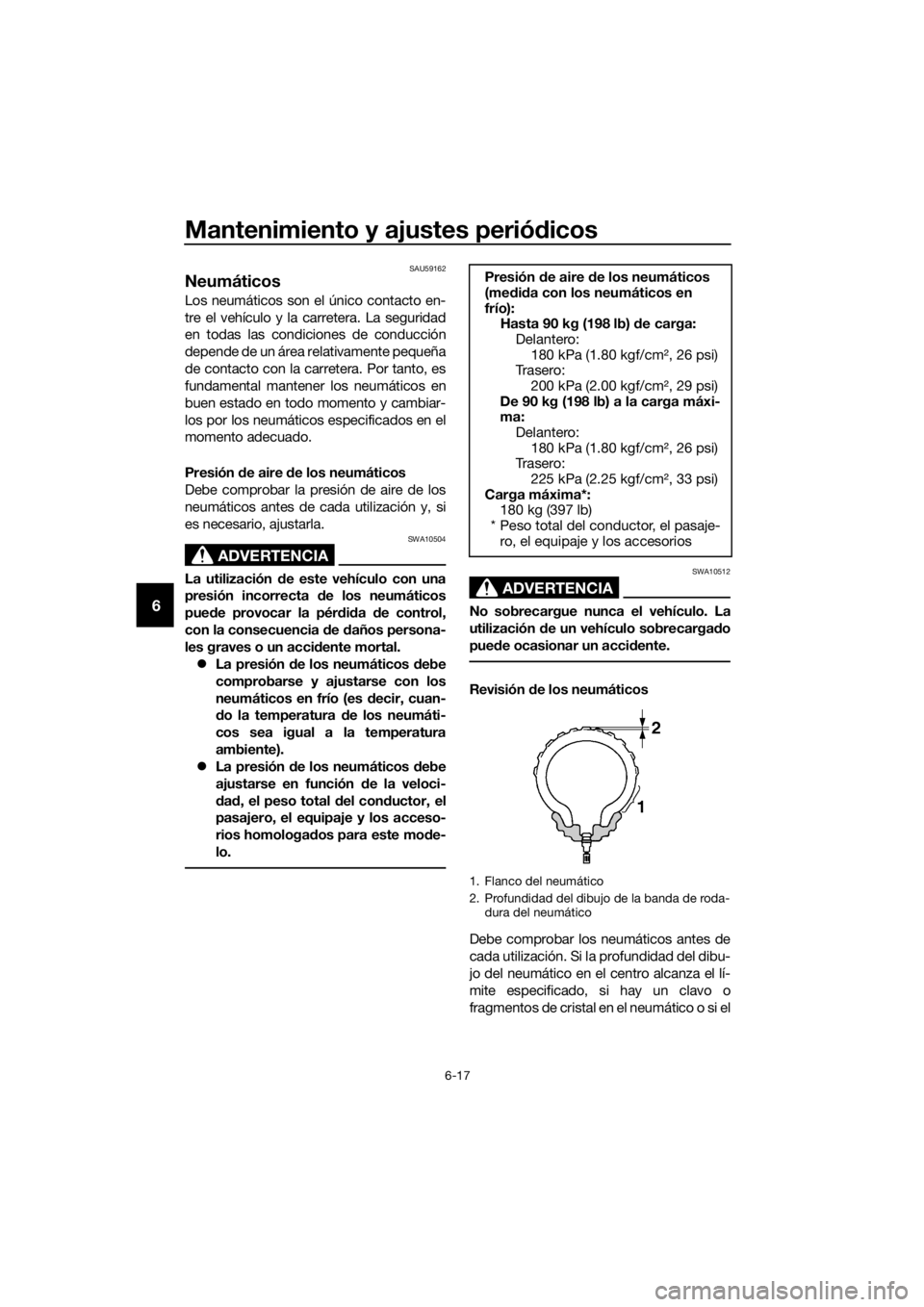

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
UBR3S0S0.book Page 17 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-18
6
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
123
UBR3S0S0.book Page 18 Friday, June 19, 2015 11:08 AM

Mantenimiento y ajustes periódicos
6-19
6
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con
neumáticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
Hasta que no hayan sido “rodados”,
la adherencia de los neumáticos
nuevos puede ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de condu-
cir a velocidades muy altas es
aconsejable practicar una conduc-
ción moderada con velocidades de
aproximadamente 100 km (60 mi).Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función de las
condiciones de utilización.
Neumático delantero:
Ta m a ñ o :
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Marca/modelo:
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
Neumático trasero:
Ta m a ñ o :
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Marca/modelo:
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
V3002 (original)
UBR3S0S0.book Page 19 Friday, June 19, 2015 11:08 AM
