Funktionen der Instrumente und Bedienungselemente
3-4
3
GAUM4010
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-
ko erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
eine Uhr
einen Kraftstoffmesser
eine VVA-Anzeige
einen Drehzahlmesser
eine Ganganzeige
eine Multifunktionsanzeige
eine Schaltzeitpunkt-Anzeigeleuchte
eine Stromkreis-Prüfeinrichtung
HINWEIS
Außer zum Aufrufen des Kontrollmo-
dus für die Bildschirmhelligkeit und
die Schaltzeitpunkt-Anzeigeleuchte
oder zum Anzeigen der Begrüßungs-
anzeige muss der Schlüssel auf “ ”
gedreht werden, bevor die Knöpfe
“SELECT” und “RESET” benutzt wer-
den können, um den Multifunktions-
messer einzustellen.Für UK: Zum Wechseln zwischen Kilo-
metern und Meilen den Wahlknopf
“SELECT” gedrückt halten.
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Uhranzeige
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
Uhr stellen

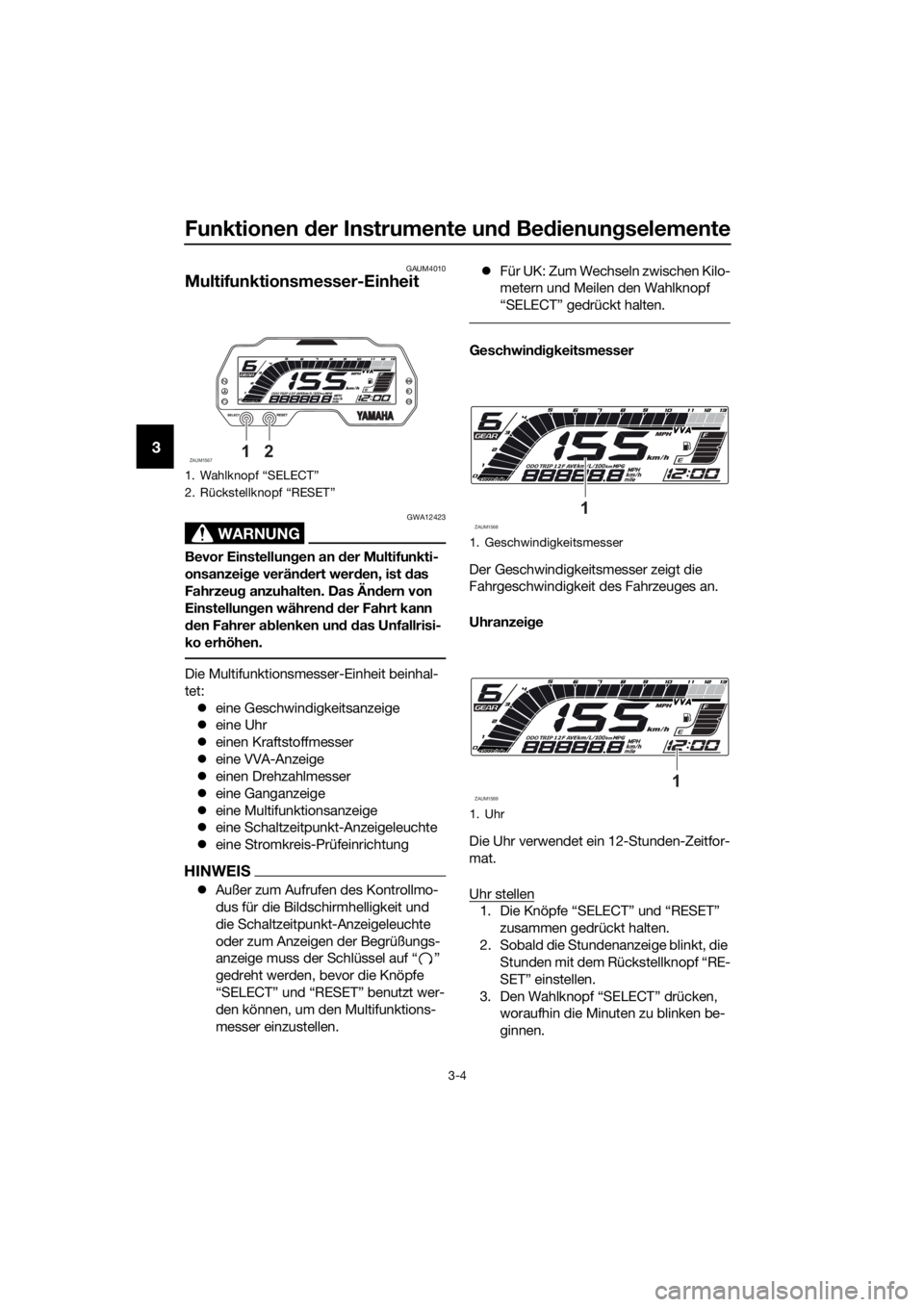

1. Die Knöpfe “SELECT” und “RESET”
zusammen gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minuten zu blinken be-
ginnen.
1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”
ZAUM156712
1. Geschwindigkeitsmesser
1. Uhr
ZAUM15681
ZAUM15691
UB6GG0G0.book Page 4 Monday, August 26, 2019 1:51 PM

Funktionen der Instrumente und Bedienungselemente
3-5
3
4. Den Rückstellknopf “RESET” verwen-
den, um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken,
um die Uhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand in Richtung “E” (leer) ab. Wenn das
letzte Segment zu blinken beginnt, so bald
wie möglich nachtanken.
Wenn der Schlüssel in die Stellung “ ”
gedreht wird, wandern die Display-Seg-
mente des Kraftstoffmessers zur Prüfung
des elektrischen Stromkreises einmal über
den ganzen Anzeigebereich und kehren da-
nach wieder zurück auf die aktuelle Kraft-
stoffanzeige.
HINWEIS
Der Kraftstoffmesser ist mit einer Strom-
kreis-Prüffunktion ausgestattet. Wenn ein
Problem im Kraftstoffmesser-Stromkreis
erkannt wird, blinkt der Kraftstoffmesser
wiederholt. In diesem Fall das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
VVA-Anzeige
Dieses Modell ist mit einer variablen Ventil-
betätigung (VVA) für eine gute Kraftstoffein-
sparung und Beschleunigung sowohl im
niedrigen als auch im hohen Drehzahlbe-
reich ausgestattet. Die VVA-Anzeige schal-
tet sich ein, wenn die variable Ventilbetäti-
gung auf den
Hochgeschwindigkeitsbereich umgeschal-
tet hat.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG
GCA23050
Den Motor nicht im Hochdrehzahlbe-
reich des Drehzahlmessers betreiben.
1. Kraftstoffmesser
ZAUM15701

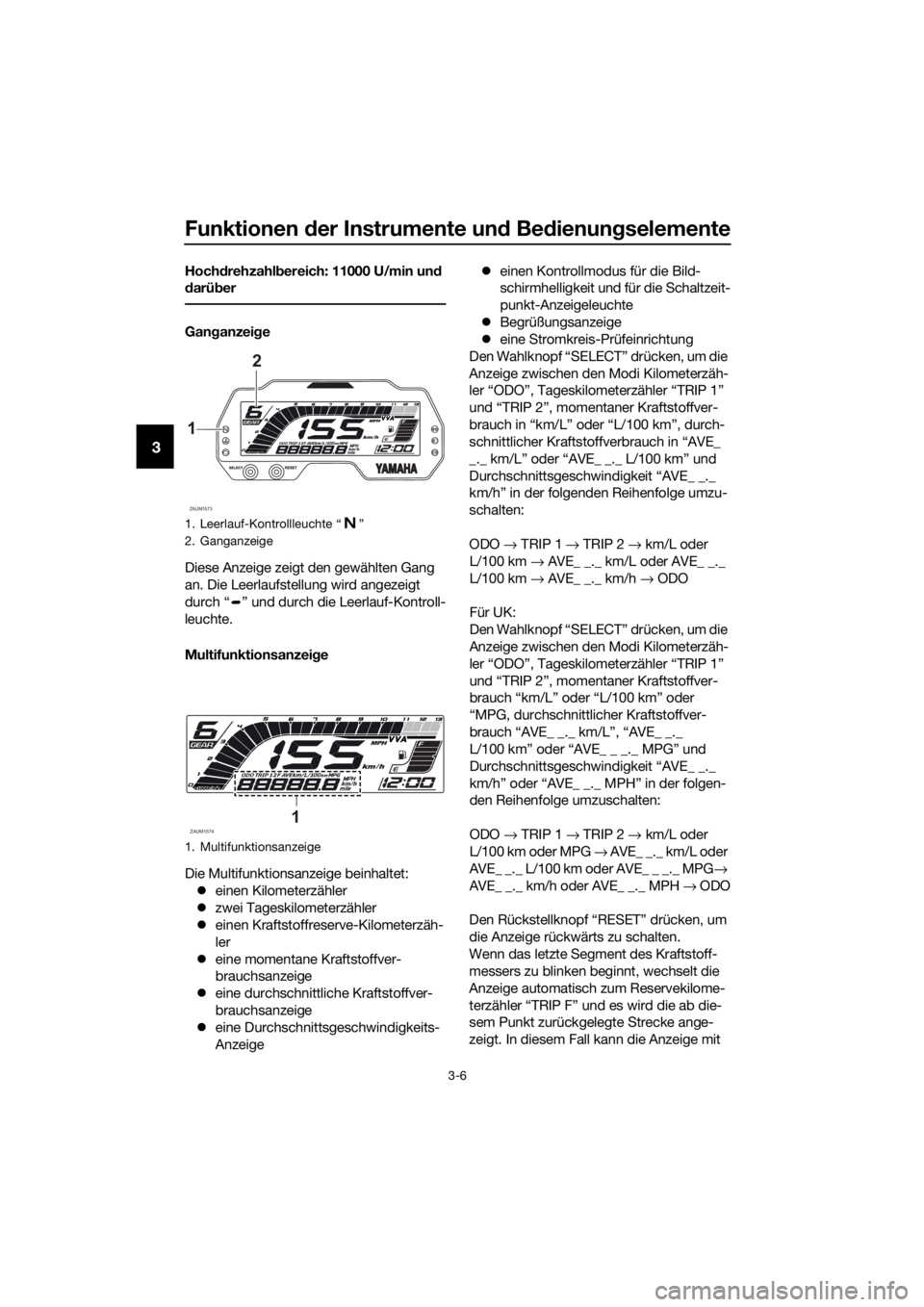

1. Anzeige VVA (variable Ventilbetätigung)
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
ZAUM1571
1
ZAUM1572
1
2
UB6GG0G0.book Page 5 Monday, August 26, 2019 1:51 PM

Funktionen der Instrumente und Bedienungselemente
3-6
3
Hochdrehzahlbereich: 11000 U/min und
darüber
Ganganzeige
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-Kontroll-
leuchte.
Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:
einen Kilometerzähler
zwei Tageskilometerzähler
einen Kraftstoffreserve-Kilometerzäh-
ler
eine momentane Kraftstoffver-
brauchsanzeige
eine durchschnittliche Kraftstoffver-
brauchsanzeige
eine Durchschnittsgeschwindigkeits-
Anzeigeeinen Kontrollmodus für die Bild-
schirmhelligkeit und für die Schaltzeit-
punkt-Anzeigeleuchte
Begrüßungsanzeige
eine Stromkreis-Prüfeinrichtung
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen den Modi Kilometerzäh-
ler “ODO”, Tageskilometerzähler “TRIP 1”
und “TRIP 2”, momentaner Kraftstoffver-
brauch in “km/L” oder “L/100 km”, durch-
schnittlicher Kraftstoffverbrauch in “AVE_
_._ km/L” oder “AVE_ _._ L/100 km” und
Durchschnittsgeschwindigkeit “AVE_ _._
km/h” in der folgenden Reihenfolge umzu-
schalten:
ODO → TRIP 1 → TRIP 2 → km/L oder
L/100 km → AVE_ _._ km/L oder AVE_ _._
L/100 km → AVE_ _._ km/h → ODO
Für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen den Modi Kilometerzäh-
ler “ODO”, Tageskilometerzähler “TRIP 1”
und “TRIP 2”, momentaner Kraftstoffver-
brauch “km/L” oder “L/100 km” oder
“MPG, durchschnittlicher Kraftstoffver-
brauch “AVE_ _._ km/L”, “AVE_ _._
L/100 km” oder “AVE_ _ _._ MPG” und
Durchschnittsgeschwindigkeit “AVE_ _._
km/h” oder “AVE_ _._ MPH” in der folgen-
den Reihenfolge umzuschalten:
ODO → TRIP 1 → TRIP 2 → km/L oder
L/100 km oder MPG → AVE_ _._ km/L oder
AVE_ _._ L/100 km oder AVE_ _ _._ MPG→
AVE_ _._ km/h oder AVE_ _._ MPH → ODO
Den Rückstellknopf “RESET” drücken, um
die Anzeige rückwärts zu schalten.
Wenn das letzte Segment des Kraftstoff-
messers zu blinken beginnt, wechselt die
Anzeige automatisch zum Reservekilome-
terzähler “TRIP F” und es wird die ab die-
sem Punkt zurückgelegte Strecke ange-
zeigt. In diesem Fall kann die Anzeige mit
1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige
1. Multifunktionsanzeige
ZAUM1573
1
2
ZAUM15741
UB6GG0G0.book Page 6 Monday, August 26, 2019 1:51 PM

Funktionen der Instrumente und Bedienungselemente
3-7
3
dem Wahlknopf “SELECT” in der folgenden
Reihenfolge zwischen den verschiedenen
Modi Tageskilometerzähler, Kilometerzäh-
ler, momentaner Kraftstoffverbrauch,
durchschnittlicher Kraftstoffverbrauch und
Durchschnittsgeschwindigkeit umgeschal-
tet werden:
TRIP F → km/L oder L/100 km → AVE_ _._
km/L oder AVE_ _._ L/100 km → AVE_ _._
km/h → ODO → TRIP 1 → TRIP 2 → TRIP F
Für UK:
TRIP F → km/L, L/100 km oder MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _ _._ MPG→ AVE_ _._ km/h oder
AVE_ _._ MPH → ODO → TRIP 1 → TRIP 2
→ TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers diesen durch Drücken des Wahl-
knopfs “SELECT” auswählen und dann den
Rückstellknopf “RESET” gedrückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies
automatisch, und die Anzeige kehrt zum
vorherigen Modus zurück, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
Kilometerzähler-ModusDer Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an. Er
stoppt bei 999999 und kann nicht zurück-
gestellt werden.
Tageskilometerzähler-Modus
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen insgesamt ge-
fahrenen Kilometer an.
Zum Zurückstellen eines Tageskilometer-
zählers den Rückstellknopf “RESET” ge-
drückt halten.
HINWEIS
Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter. Zum Zu-
rückstellen der Tageskilometerzähler
während der Anzeige den Rückstell-
knopf “RESET” gedrückt halten.
1. Kilometerzähler
ZAUM15751
1. Tageskilometerzähler
ZAUM15761
UB6GG0G0.book Page 7 Monday, August 26, 2019 1:51 PM

Funktionen der Instrumente und Bedienungselemente
3-9
3
Zum Zurückstellen der Anzeige des durch-
schnittlichen Kraftstoffverbrauchs den
Rückstellknopf “RESET” gedrückt halten.
HINWEIS
 Nach dem Zurückstellen des durch-
schnittlichen Kraftstoffverbrauchs
wird für diese Anzeige so lange “_ _._”
angezeigt, bis das Fahrzeug 1 km
(0.6 mi) zurückgelegt hat.
Die Funktion durchschnittlicher Kraft-
stoffverbrauch sollte nur als allgemei-
ne Angabe verwendet werden. Diese
Zahl nicht verwenden, um die Entfer-
nung abzuschätzen, die mit der aktu-
ellen Kraftstofftankfüllung zurückge-
legt werden kann.
Durchschnittsgeschwindigkeits-Modus
Zeigt die Fahrgeschwindigkeit des Fahr-
zeugs seit dem letzten Zurückstellen an.
Zum Zurückstellen der Durchschnittsge-
schwindigkeits-Anzeige den Rückstell-
knopf “RESET” gedrückt halten, bis die
Durchschnittsgeschwindigkeit blinkt und
dann den Knopf erneut drücken.Kontrollmodus für die Bildschirmhellig-
keit und für die Schaltzeitpunkt-An-
zeigeleuchte
Dieser Modus durchläuft fünf Einstellfunkti-
onen in der unten angegebenen Reihenfol-
ge.
Bildschirmhelligkeit: An der Multifunk-
tionsmesser-Einheit lässt sich die
Bildschirmhelligkeit verstellen.
Blinkmuster der Schaltzeitpunkt-An-
zeigeleuchte: Mit dieser Funktion kön-
nen Sie wählen, ob die Anzeigeleuch-
te eingeschaltet wird oder nicht und
ob sie nach Aktivierung blinken oder
kontinuierlich leuchten soll.
Aktivierungspunkt der Schaltzeit-
punkt-Anzeigeleuchte: Mit dieser
Funktion können Sie die Motordreh-
zahl wählen, bei der die Anzeigeleuch-
te aktiviert wird.
Deaktivierungspunkt der Schaltzeit-
punkt-Anzeigeleuchte: Mit dieser
Funktion können Sie die Motordreh-
zahl wählen, bei der die Anzeigeleuch-
te deaktiviert wird.
Helligkeit der Schaltzeitpunkt-An-
zeigeleuchte: Mit dieser Funktion
kann die Helligkeit der Anzeigeleuchte
eingestellt werden.
Einstellen der Bildschirmhelligkeit und der
Schaltzeitpunkt-Anzeigeleuchte
1. Den Schlüssel auf “ ” drehen.
1. Durchschnittsgeschwindigkeits-Anzeige
ZAUM15791
1. Schaltzeitpunkt-Anzeigeleuchte
2. Anzeige des Helligkeitspegels
ZAUM15802
1
UB6GG0G0.book Page 9 Monday, August 26, 2019 1:51 PM

Funktionen der Instrumente und Bedienungselemente
3-10
3
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ ” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben. Danach den Wahlknopf “SE-
LECT” erneut drücken. Nun kann die
Bildschirmhelligkeit eingestellt wer-
den.
Bildschirmhelligkeit einstellen
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Helligkeit
zu wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Bild-
schirmhelligkeit zu bestätigen. Die
Bildschirmhelligkeitsleuchte wechselt
in den Schaltblinkmuster-Einstel-
lungsmodus.
Schaltblinkmuster einstellen
1. Den Rückstellknopf “RESET” drü-
cken, um eine der folgenden Blink-
mustereinstellungen zu wählen:
Ein: Die Anzeigeleuchte bleibt
nach Aktivierung eingeschaltet.
(Diese Einstellung wird gewählt,
wenn die Anzeigeleuchte konti-
nuierlich leuchten soll.)
Blinken: Die Anzeigeleuchte
blinkt nach Aktivierung. (Diese
Einstellung wird gewählt, wenn
die Anzeigeleuchte vier Mal pro
Sekunde blinkt.)
Aus: Die Anzeigeleuchte ist de-
aktiviert; d.h. sie leuchtet nicht
und sie blinkt nicht. (Diese Ein-
stellung wird gewählt, wenn die
Anzeigeleuchte einmal alle zwei
Sekunden kurz aufleuchtet.)
2. Den Wahlknopf “SELECT” drücken,
um das gewünschte Blinkmuster zu
bestätigen. Die Schaltzeitpunkt-An-
zeigeleuchte wechselt in die Betriebs-
art zur Aktivierungspunkteinstellung.Der Drehzahlmesser zeigt die aktuelle Ein-
stellung U/min für die Betriebsarten Aktivie-
rungspunkteinstellung und Deaktivierungs-
punkteinstellung.
Schaltaktivierungspunkt einstellen
HINWEIS
Der Aktivierungspunkt der Schaltzeitpunkt-
Anzeigeleuchte lässt sich zwischen 9000
U/min und 13000 U/min einstellen. Die An-
zeigeleuchte kann in Stufen von 500 U/min
eingestellt werden.
1.
SETŽ, um die gewünschte Motordreh-
zahl für die Aktivierung der Anzeige-
leuchte zu wählen.
2.
LECTŽ, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontroll-
modus schaltet auf die Betriebsart
Deaktivierungspunkteinstellung um.
Schaltdeaktivierungspunkt einstellen
HINWEIS
Der Deaktivierungspunkt der Schalt-
zeitpunkt-Anzeigeleuchte lässt sich
zwischen 9000 U/min und
13000 U/min einstellen. Die Anzeige-
leuchte kann in Stufen von 500 U/min
eingestellt werden.
Der Deaktivierungspunkt muss auf
eine höhere Drehzahl eingestellt wer-
den als der Aktivierungspunkt, an-
dernfalls leuchtet die Schaltzeitpunkt-
Anzeigeleuchte nicht auf.
1. Drücken Sie den Rückstellknopf “RE-
SET”, um die gewünschte Motordreh-
zahl für die Deaktivierung der An-
zeigeleuchte zu wählen.
UB6GG0G0.book Page 10 Monday, August 26, 2019 1:51 PM

Funktionen der Instrumente und Bedienungselemente
3-11
3
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Motor-
drehzahl zu bestätigen. Der Kontroll-
modus schaltet auf die Betriebsart
Helligkeitseinstellung um.
Schalthelligkeit einstellen
1. Den Rückstellknopf “RESET” drü-
cken, um den gewünschten Helligkeit-
spegel der Schaltanzeigeleuchte zu
wählen.
2. Drücken Sie den Wahlknopf “SE-
LECT”, um die gewünschte Helligkeit
zu bestätigen. Die Anzeige verlässt
den Kontrollmodus für die Schaltzeit-
punkt-Anzeigeleuchte und kehrt zur
normalen Multifunktionsanzeige zu-
rück.
Begrüßungsanzeige
Die Begrüßungsanzeige begrüßt den Fah-
rer: Wenn der Schlüssel auf “ ” geschal-
tet wird, erscheint die Nachricht “Hi Buddy”
und wenn der Schlüssel auf “ ” geschal-
tet wird, erscheint die Nachricht “see you”.
Der Nutzername “Buddy” ist werkseitig
voreingestellt, kann aber auf Ihren Namen
eingestellt werden.
Nutzernamen einstellen
1. Den Schlüssel auf “ ” drehen.
2. Den Rückstellknopf “RESET” ge-
drückt halten.
3. Den Schlüssel auf “ ” drehen und
dann, nach vier Sekunden, den Rück-
stellknopf “RESET” wieder freigeben.
4. Wenn das erste Zeichen zu blinken
beginnt, den Wahlknopf “SELECT”
drücken, um sich das nächste alpha-
numerische Zeichen anzeigen zu las-
sen, den Rückstellknopf “RESET”
drücken, um zum vorherigen Zeichen
zu wechseln.5. Den Wahlknopf “SELECT” gedrückt
halten, um das gewünschte Zeichen
zu bestätigen. Das zweite Zeichen be-
ginnt zu blinken. Diesen Vorgang für
alle sechs Zeichen wiederholen. Nach
der Einstellung des sechsten Zei-
chens blinken alle Zeichen zweimal
und der Einstellmodus wird automa-
tisch beendet.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
1. Bindestrich
2. Leerzeichen
1. Stromkreis-Prüfeinrichtung
ZAUM1581
AB C Y Z
0 1 2 9
-_
12
ZAUM15821
UB6GG0G0.book Page 11 Monday, August 26, 2019 1:51 PM
