Functies van instrumenten en bed ienin gselementen
3-4
3
OPMERKINGAls de machine wordt ingeschakeld, gaat
het lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden, vraag dan een Yamaha
dealer het voertuig te controleren.
DAUM4011
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een klok
 een brandstofniveaumeter
 een controlelampje voor variabele
klepbediening (VVA)
 een toerenteller 
een aanduiding voor de ingeschakel-
de versnelling
 een multifunctioneel display
 een controlelampje schakelmoment
 een systeem voor zelfdiagnose
OPMERKINGDraai de sleutel naar “ ” alvorens de
toetsen “SELECT” en “RESET” te ge-
bruiken om de multifunctionele meter
in te stellen, behalve bij het openen
van de instelfunctie voor de display-
helderheid en het controlelampje voor
het schakelmoment of wanneer het
welkomstscherm wordt weergege-
ven.
 Voor Verenigd Koninkrijk: Houd de
“SELECT”-toets ingedrukt om te wis-
selen tussen kilometers en mijlen.
1. “SELECT”-toets
2. “RESET”-toetsZAUM1567
1
2
UB6GD1D0.book Page 4 Wednesday, July 15, 2020 3:14 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Klokweer gave
De klok maakt gebruik van een 12-uursy-
steem. De klok instellen
1. Houd de toetsen “SELECT” en “RE-
SET” tegelijkertijd ingedrukt.
2. Als de urenaanduiding begint te knip- peren, drukt u op de “RESET”-toets
om de uren in te stellen.
3. Druk op de “SELECT”-toets en de mi- nutenaanduiding zal gaan knipperen.
4. Gebruik de “RESET”-toets om de mi- nuten in te stellen.
5. Druk op de “SELECT”-toets om de
klok aan te zetten.
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de brandstoftank aanwe-
zig is. De displaysegmenten van de
brandstofniveaumeter verdwijnen richting
“E” (leeg) naarmate het brandstofniveau verder daalt. Als het laatste segment begint
te knipperen, dient u zo snel mogelijk te
tanken.
Als de sleutel naar “ ” wordt gedraaid,
slaan de segmenten van de brandstofni-
veaumeter eenmaal uit tot het hoogste ni-
veau en keren daarna terug naar het
huidige niveau om het elektrische circuit te
testen.
OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosefunctie. Als er een pro-
bleem wordt gedetecteerd in het elektri-
sche circuit van de brandstofniveaumeter,
gaat de brandstofniveaumeter knipperen.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.

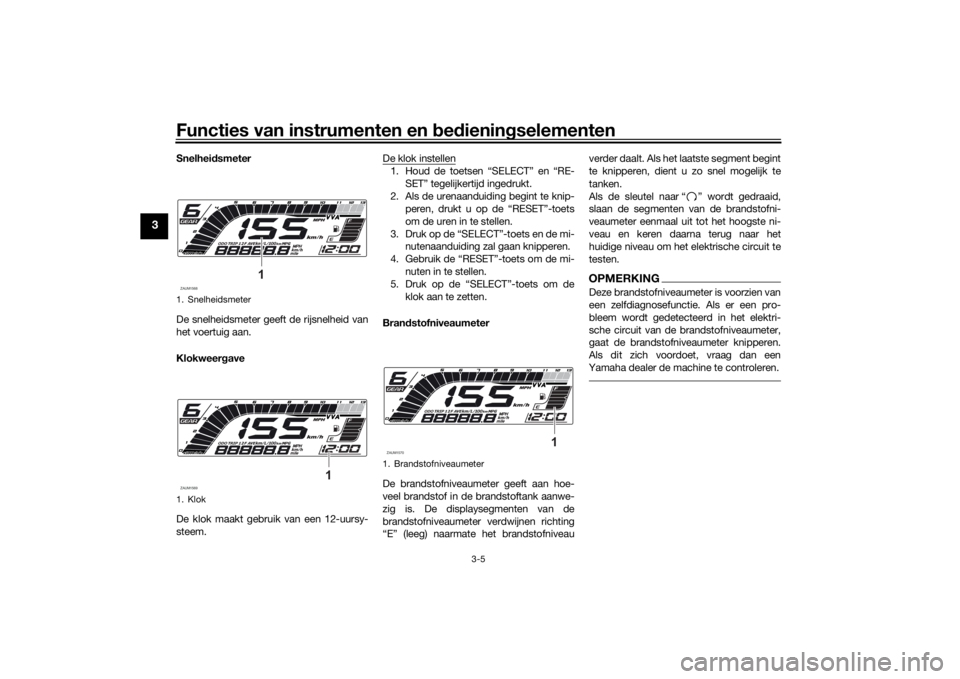

1. Snelheidsmeter
1. KlokZAUM1568
1
ZAUM1569
1
1. BrandstofniveaumeterZAUM1570
1
UB6GD1D0.book Page 5 Wednesday, July 15, 2020 3:14 PM

Functies van instrumenten en bed ienin gselementen
3-6
3
Controlelampje voor varia bele klep be-
d ienin g (VVA)
Dit model is uitgerust met variabele klepbe-
diening (VVA) voor brandstofbesparing en
acceleratie in de lage en hoge versnellin-
gen. Het controlelampje voor variabele
klepbediening (VVA) gaat branden wanneer
het systeem voor variabele klepbediening
naar de hogere versnellingen is gescha-
keld. Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.
LET OP
DCA23050
Laat
de motor niet draaien in d e hoge-
toerenzone van de toerenteller.
Ho getoerenzone: 11000 tpm en ho ger
Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “ ” en door het vrij-
standcontrolelampje.
Multifunctioneel display
1. Controlelampje voor variabele klepbedie-
ning (VVA)ZAUM1571
1
1. Toerenteller
2. Rode zone toerentellerZAUM1572
1 2
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
1. Multifunctioneel displayZAUM15731
2
ZAUM1574
1
UB6GD1D0.book Page 6 Wednesday, July 15, 2020 3:14 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
Het multifunctionele display toont de vol-
gende voorzieningen:
 een kilometerteller
 twee rittellers
 een ritteller brandstofreserve
 een weergave huidig brandstofver-
bruik
 een weergave gemiddeld brandstof-
verbruik
 een weergave voor de gemiddelde
snelheid
 een instelfunctie voor displayhelder-
heid en controlelampje schakelmo-
ment
 weergave van welkomstscherm
 een systeem voor zelfdiagnose
Druk op de “SELECT”-toets om te wisselen
tussen de kilometertellerweergave “ODO”,
rittellerweergave “TRIP 1” en “TRIP 2”,
weergave van het huidige brandstofver-
bruik “km/L” of “L/100 km”, weergave van
het gemiddelde brandstofverbruik “AVE_
_._ km/L” of “AVE_ _._ L/100 km” en de
modus voor gemiddelde snelheid “AVE_
_._ km/h” in onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → km/L of L/100
km → AVE_ _._ km/L of AVE_ _._ L/100 km
→ AVE_ _._ km/h → ODO Voor Verenigd Koninkrijk:
Druk op de “SELECT”-toets om te wisselen
tussen de kilometert
ellerweergave “ODO”,
de rittellerweergave “TRIP 1” en “TRIP 2”,
de weergave van het huidige brandstofver-
bruik “km/L”, “L/100 km” of “MPG” en de
weergave van het gemiddelde brandstof-
verbruik “AVE_ _._ km/L”, “AVE_ _._ L/100
km” of “AVE_ _ _._ MPG” en de modus
voor gemiddelde snelheid “AVE_ _._ km/h”
of “AVE_ _._ MPH”, in de onderstaande
volgorde:
ODO → TRIP 1 → TRIP 2 → km/L of L/100
km of MPG → AVE_ _._ km/L of AVE_ _._
L/100 km of AVE_ _ _._ MPG → AVE_ _._
km/h of AVE_ _._ MPH → ODO
Druk op de “RESET”-toets om het display
terug te stellen.
Als het laatste segment van de brandstofni-
veaumeter begint te knipperen, wisselt de
weergave automatisch naar de brandstof-
reserve-ritteller “TRIP F” en wordt de afge-
legde afstand vanaf dat punt aangegeven.
In dat geval wordt door het indrukken van
de “SELECT”-toets gewisseld tussen de
diverse weergaven van ritteller, kilometer-
teller, huidig verbruik, gemiddeld verbruik
en modi voor gemiddelde snelheden, in de
onderstaande volgorde: TRIP F
→ km/L of L/100 km → AVE_ _._
km/L of AVE_ _._ L/100 km → AVE_ _._
km/h → ODO → TRIP 1 → TRIP 2 → TRIP F
Voor Verenigd Koninkrijk:
TRIP F → km/L, L/100 km of MPG →
AVE_
_

._ km/L, AVE_ _._ L/100 km of AVE_ _ _._
MPG → AVE_ _._ km/h of AVE_ _._ MPH →
ODO → TRIP 1 → TRIP 2 → TRIP F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de “SELECT”-toets
te drukken en vervolgens de “RESET”-
toets ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en wordt
de vorige ritteller weergegeven.
UB6GD1D0.book Page 7 Wednesday, July 15, 2020 3:14 PM

Functies van instrumenten en bed ienin gselementen
3-10
3
Instelfunctie voor displayhel derhei d en
controlelampje schakelmoment
Deze instelfunctie schakelt door vijf regel-
functies heen in de onderstaande volgorde.  Displayhelderheid: de multifunctionele
meter kan worden aangepast aan de
displayhelderheid.
 Knipperpatroon voor controlelampje
schakelmoment: via deze functie kiest
u of het controlelampje moet worden
geactiveerd en of het bij activering
moet knipperen of continu moet bran-
den.
 Activeringspunt voor controlelampje
schakelmoment: via deze functie kiest
u het motortoerental waarbij het con-
trolelampje wordt geactiveerd. 
Deactiveringspunt voor controlelamp-
je schakelmoment: via deze functie
kiest u het motortoerental waarbij het
controlelampje wordt gedeactiveerd.
 Helderheid voor controlelampje scha-
kelmoment: via deze functie regelt u
de helderheid van het controlelampje.
De displayhelderheid en het controlelampje
voor het schakelmoment instellen1. Draai de sleutel naar “ ”.
2. Druk de “SELECT”-toets in en houd deze ingedrukt.
3. Draai de sleutel naar “ ”, wacht vijf seconden en laat dan de “SELECT”-
toets los. Daarna drukt u opnieuw de
“SELECT”-toets in. De displayhelder-
heid kan nu worden aangepast.
De displayhelderheid instellen1. Druk op de “RESET”-toets om de ge- wenste displayhelderheid te kiezen.
2. Druk op de “SELECT”-toets om het geselecteerde niveau voor de display-
helderheid te bevestigen. Het lampje
van de displayhelderheid wisselt naar
de instelfunctie van het schakelknip-
perpatroon. Het schakelknipperpatroon instellen
1. Druk op de “RESET”-toets om een
van de volgende knipperpatroonin-
stellingen te kiezen: Aan: het controlelampje blijft na
activering branden. (Deze instel-
ling is geselecteerd wanneer het
controlelampje aan blijft.)
 Knipperen: het controlelampje
knippert na activering. (Deze in-
stelling is geselecteerd wanneer
het controlelampje vier keer per
seconde knippert.)
 Uit: het controlelampje is gede-
activeerd, m.a.w. het gaat niet
branden of knipperen. (Deze in-
stelling is actief wanneer het con-
trolelampje één keer per twee
seconden knippert.)
2. Druk op de “SELECT”-toets om het
geselecteerde knipperpatroon te be-
vestigen. Het controlelampje schakel-
moment wisselt naar de instelfunctie
van het activeringspunt.
De toerenteller geeft de huidige tpm-instel-
ling voor het activeringspunt en het deacti-
veringspunt aan.
1. Controlelampje schakelmoment
2. Weergave helderheidsniveauZAUM1580
21
UB6GD1D0.book Page 10 Wednesday, July 15, 2020 3:14 PM

Functies van instrumenten en bed ienin gselementen
3-12
3
5. Houd de “SELECT”-toets ingedrukt
om het geselecteerde teken te beves-
tigen. Het tweede teken begint te
knipperen. Herhaal dit proces voor
alle zes tekens. Na dat het zesde teken
is ingesteld, knipperen alle tekens
twee keer en wordt de instelfunctie
automatisch beëindigd.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
DAU1234R
StuurschakelaarsLinks
Rechts
1. ZelfdiagnosesysteemZAUM1582
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Claxonschakelaar “ ”
4. Richtingaanwijzerschakelaar “ / ”
1. Startschakelaar/noodstopschakelaar
“//”
12
3
4
1
