Page 49 of 96

Manutenção periódica e ajustes
6-5
6
9 *Ro das • Verifique se apresentam desgaste
ou danos.
• Se necessário, substitua-os. √√√√
10 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
11 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
12 *Rolamentos
do pivô
d o braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 24000 km (14000 mi)
13 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
14 *Rolamentos
da di-
reção • Verifique se os rolamentos estão
soltos. √√√√
• Aplique novamente uma quanti- dade moderada de massa de lu-
brificação de sabão de lítio. √
15 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB6GP1P0.book Page 5 Wednesday, July 15, 2020 3:30 PM
Page 53 of 96

Manutenção periódica e ajustes
6-9
6
PAU18782
Remoção e instalação das care-
nagensAs carenagens ilustradas têm de ser retira-
das para se efetuarem alguns dos traba-
lhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem.
PAU46742
Carenagem A
Remoção da carenagemRetire as cavilhas e, depois, a carenagem. Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
PAU19623
Verificação
da vela de igniçãoA vela de ignição é um componente impor-
tante do motor que deve ser verificado pe-
riodicamente, preferivelmente por um
concessionário Yamaha. Uma vez que o
calor e os resíduos provocarão a erosão
lenta da vela de ignição, esta deverá ser re-
movida e verificada de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado da vela de igni-
ção pode revelar o estado do motor.
O isolador de porcelana à volta do elétrodo
central da vela de ignição deverá ter uma
cor acastanhada média a leve (a cor ideal
quando o veículo é conduzido normalmen-
te). Se a vela apresentar uma cor claramen-
te diferente, o motor poderá estar a
funcionar de modo inapropriado. Não tente
diagnosticar por si mesmo este tipo de pro-
blemas. Em vez disso, solicite a um con-
cessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Carenagem AZAUM1738
1
1. Cavilha
1
Ve l a de ignição especifica da:
NGK/MR8E9
UB6GP1P0.book Page 9 Wednesday, July 15, 2020 3:30 PM
Page 54 of 96

Manutenção periódica e ajustes
6-10
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
Verifique as ligações dos tubos.
Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
1. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela d e ig-
nição: 0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
UB6GP1P0.book Page 10 Wednesday, July 15, 2020 3:30 PM
Page 55 of 96

Manutenção periódica e ajustes
6-11
6
PAUM2584
Óleo do motor e elemento d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as- sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar), e depois retire-a novamen-
te para verificar o nível do óleo.
PRECAUÇÃO: Não utilize o veículo
até ter a certeza de que o nível de
óleo do motor é suficiente.
[PCA10012]
NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Instale a tampa de enchimento de
óleo.
Mu dança do óleo d o motor (com ou sem
substituição do elemento do filtro d e
óleo) 1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e a cavilha de drenagem juntamente
com o anel de vedação em O, a mola
de compressão e o coador de óleo do
motor, para drenar o óleo do cárter.
PRECAUÇÃO: Quando retirar a ca-
vilha de drenagem de óleo d o mo-
tor, o anel d e vedação em O, a mola
d e compressão e o coa dor de óleo
cairão. Tenha cui dad o para não
per der estas peças.
[PCA11002]
1. Tampa de enchimento de óleo do motor
1. Vareta medidora de nível
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
ZAUE1300
UB6GP1P0.book Page 11 Wednesday, July 15, 2020 3:30 PM
Page 56 of 96

Manutenção periódica e ajustes
6-12
6
4. Limpe o coador de óleo do motor com
solvente.NOTAIgnore os passos 5–7 se não desejar subs-
tituir o elemento do filtro de óleo.5. Retire a cobertura do elemento do fil-tro de óleo, retirando as respetivas ca-
vilhas. 6. Retire e substitua o elemento do filtro
do óleo e o anel de vedação em O.
7. Instale a cobertura do elemento do fil- tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o coador de óleo do motor, amola de compressão, o anel de veda-
ção em O e a cavilha de drenagem de
óleo do motor e aperte-a em confor-
midade com o binário especificado.
PRECAUÇÃO: Antes de instalar a
cavilha de drenagem de óleo d o
motor, não se esqueça de instalar o
anel de ved ação em O, a mola de
compressão e o coa dor de óleo nas
respetivas posições.
[PCA10422]
9. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
1. Cavilha de drenagem do óleo do motor
2. Anel de vedação em O
3. Mola de compressão
4. Coador
5. Tabuleiro de recolha do óleo
1. Cavilha
2. Cobertura do elemento do filtro de óleo
1. Elemento do filtro de óleo
2. Anel de vedação em O
Binário de aperto:
Cavilha da cobertura do elemento
do filtro de óleo: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 32 N·m (3.2 kgf·m, 24 lb·ft)
UB6GP1P0.book Page 12 Wednesday, July 15, 2020 3:30 PM
Page 57 of 96

Manutenção periódica e ajustes
6-13
6
PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
11. Desligue o motor, verifique o nível do óleo e, se necessário, corrija-o.
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei-
ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAUE4091
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada.
2. Retire a carenagem A. (Consulte a pá- gina 6-9.)
Óleo
do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 0.85 L (0.90 US qt, 0.75 Imp.qt)
Com remoção do filtro de óleo: 0.95 L (1.00 US qt, 0.84 Imp.qt)
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiador (incluindo todas as vias): 0.49 L (0.52 US qt, 0.43 Imp.qt)
UB6GP1P0.book Page 13 Wednesday, July 15, 2020 3:30 PM

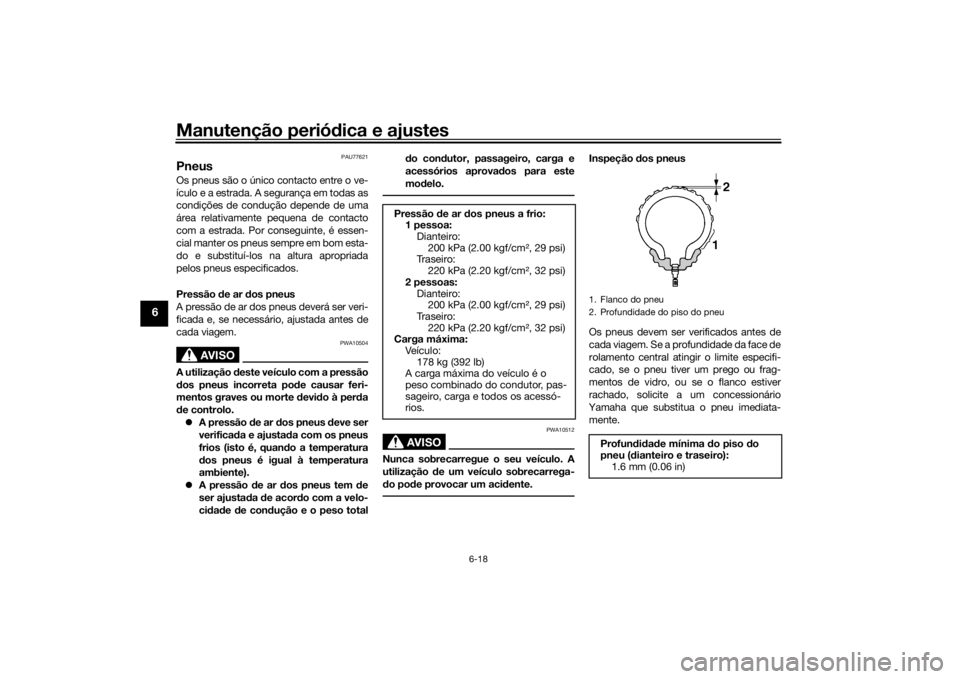

Page 59 of 96
![YAMAHA MT-125 2021 Manual de utilização (in Portuguese) Manutenção periódica e ajustes
6-15
6
[PWA15162]
PRECAUÇÃO: Caso não te-
nha líqui do refrigerante, utilize água
d estila da ou água macia. Não utilize
água dura nem água salga da pois
YAMAHA MT-125 2021 Manual de utilização (in Portuguese) Manutenção periódica e ajustes
6-15
6
[PWA15162]
PRECAUÇÃO: Caso não te-
nha líqui do refrigerante, utilize água
d estila da ou água macia. Não utilize
água dura nem água salga da pois](/img/51/50948/w960_50948-58.png)
Manutenção periódica e ajustes
6-15
6
[PWA15162]
PRECAUÇÃO: Caso não te-
nha líqui do refrigerante, utilize água
d estila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez d e líquido refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473]
7. Instale a proteção da tampa do reser-
vatório de refrigerante.
8. Monte a carenagem.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAUM2391
Substituição
do elemento do fil-
tro de ar e limpeza d o tubo de
inspeçãoO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário que substitua
o elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas. Além
disso, o tubo de inspeção do filtro de ar
deve ser frequentemente verificado e, se
necessário, limpo.
Para limpar o tubo de inspeção do filtro
d e ar
1. Verifique se o tubo no lado da caixa do filtro de ar apresenta sujidade ou
água acumuladas.
Capaci
dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo): 0.15 L (0.16 US qt, 0.13 Imp.qt)1. Tubo de inspeção do filtro de arZAUM1739
1
UB6GP1P0.book Page 15 Wednesday, July 15, 2020 3:30 PM
Page 60 of 96

Manutenção periódica e ajustes
6-16
6
2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
PAU34302
Ajuste da veloci dad e de ralenti
d o motorA velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor
e, se necessário, regule-a em conformida-
de com as especificações rodando o para-
fuso ajustador do ralenti. Para aumentar a
velocidade de ralenti do motor, rode o pa-
rafuso na direção (a). Para reduzir a veloci-
dade de ralenti do motor, rode o parafuso
na direção (b).
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respetivo ajuste.
1. Parafuso ajustador do ralenti
1
(b)
(a)
Ve l o c i dad e de ralenti do motor:
1250–1550 rpm
UB6GP1P0.book Page 16 Wednesday, July 15, 2020 3:30 PM
Page 61 of 96

Manutenção periódica e ajustes
6-17
6
PAU48434
Ajuste da folga do punho do ace-
lera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, ajuste-a
como se segue.NOTAA velocidade de ralenti do motor deve ser
devidamente ajustada antes de verificar e
ajustar a folga do punho do acelerador.1. Faça deslizar a cobertura de borracha
para trás.
2. Desaperte a contraporca. 3. Para aumentar a folga do punho do
acelerador, rode a porca ajustadora
na direção (a). Para reduzir a folga do
punho do acelerador, rode a porca
ajustadora na direção (b).
4. Aperte a contraporca e, depois, faça deslizar a cobertura de borracha para
a posição original.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
1. Folga do punho do aceleradorFolga do punho d o acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
1. Porca ajustadora
2. Contraporca
1
2
(a)
(b)
UB6GP1P0.book Page 17 Wednesday, July 15, 2020 3:30 PM
Page 62 of 96

Manutenção periódica e ajustes
6-18
6
PAU77621
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
A pressão de ar d os pneus deve ser
verificad a e ajustad a com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem d e
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total d
o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
Pressão
de ar d os pneus a frio:
1 pessoa: Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Tr a s e i r o : 220 kPa (2.20 kgf/cm2, 32 psi)
2 pessoas: Dianteiro:200 kPa (2.00 kgf/cm2, 29 psi)
Tr a s e i r o : 220 kPa (2.20 kgf/cm2, 32 psi)
Carga máxima:
Ve í c u l o :178 kg (392 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UB6GP1P0.book Page 18 Wednesday, July 15, 2020 3:30 PM
