Commandes et instruments
3-6
3
Témoin VVA
Ce modèle est équipé d’un système de
commande de distribution variable (VVA,
variable valve actuation) qui permet d’éco-
nomiser du carburant et d’accélérer à bas
régime et à régime élevé. Le témoin VVA
s’allume lorsque le système de commande
de distribution variable est passé en régime
élevé. Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
ATTENTION
FCA23050
Ne pas faire fonctionner le moteur
dans
la zone de haut régime du compte-tours.
Zone de haut régime : 11000 tr/mn et au-
d elà
Afficheur du rapport engagé
Cet afficheur indique le rapport sélec-
tionné. Le point mort est signalé par “ ” et
par le témoin de point mort.
Écran multifonction

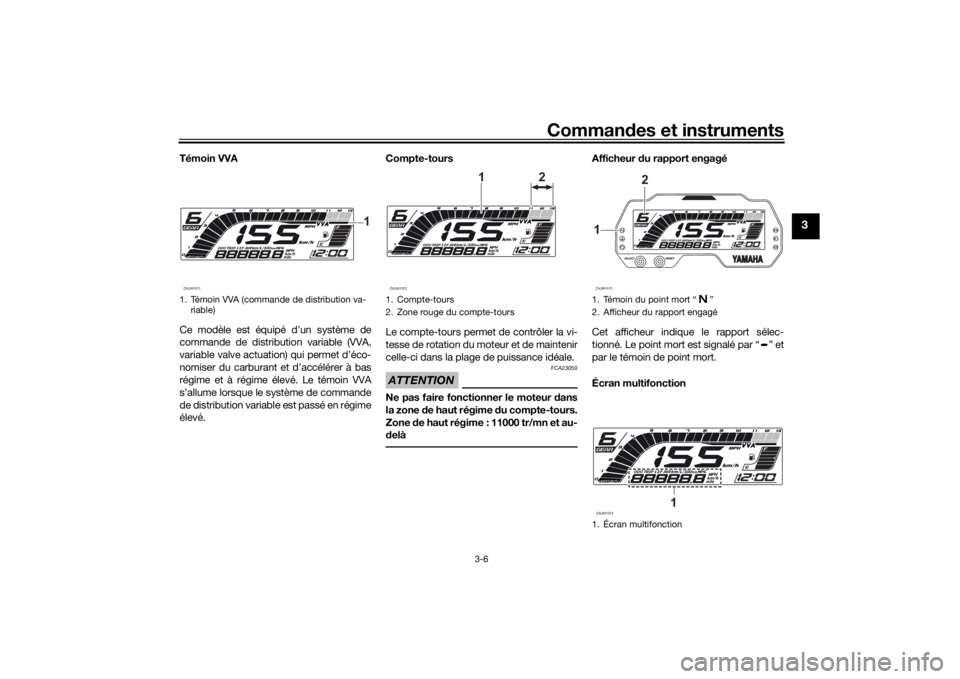

1. Témoin VVA (commande de distribution va- riable)ZAUM1571
1
1. Compte-tours
2. Zone rouge du compte-toursZAUM1572
1 2
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
1. Écran multifonctionZAUM15731
2
ZAUM1574
1
UB6GF1F0.book Page 6 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-7
3
L’écran multifonction affiche les éléments
suivants :
 un compteur kilométrique
 deux totalisateurs journaliers
 un totalisateur de la réserve
 un afficheur de la consommation de
carburant instantanée
 un afficheur de la consommation
moyenne
 un afficheur de la vitesse moyenne
 un mode de réglage de la luminosité
de l’écran et du témoin de change-
ment de vitesse
 l’écran d’accueil
 un dispositif embarqué de diagnostic
de pannes
Appuyer sur le bouton “SELECT” pour mo-
difier l’affichage (compteur kilométrique
“ODO”, totalisateurs journaliers “TRIP 1” et
“TRIP 2”, consommation de carburant ins-
tantanée “km/L” ou “L/100 km”, consom-
mation de carburant moyenne “AVE_ _._
km/L” ou “AVE_ _._ L/100 km” et vitesse
moyenne “AVE_ _._ km/h”) dans l’ordre
suivant :
ODO → TRIP 1 → TRIP 2 → km/L ou
L/100 km → AVE_ _._ km/L ou AVE_ _._
L/100 km → AVE_ _._ km/h → ODOPour le R.-U. :
Appuyer sur le bouton “SELECT” pour
modifier l’affichage (compteur kilomé-
trique “ODO”, totalisateurs journaliers
“TRIP 1” et “TRIP 2”, consommation de
carburant instantanée “km/L”, “L/100 km”
ou “MPG” et consommation de carburant
moyenne “AVE_ _._ km/L”, “AVE_ _._
L/100 km” ou “AVE_ _ _._ MPG” et vitesse
moyenne “AVE_ _._ km/h” ou “AVE_ _._
MPH” ) dans l’ordre suivant :
ODO
→ TRIP 1 → TRIP 2 → km/L ou
L/100 km ou MPG → AVE_ _._ km/L ou
AVE_ _._ L/100 km ou AVE_ _ _._ MPG →
AVE_ _._ km/h ou AVE_ _._ MPH → ODO
Appuyer sur le bouton “RESET” pour reve-
nir à l’écran précédent.
Si le dernier segment de la jauge de carbu-
rant commence à clignoter, l’écran passe
automatiquement en mode d’affichage de
la réserve “TRIP F” et affiche la distance
parcourue à partir de cet instant. Dans ce
cas, l’affichage (totalisateurs journaliers,
compteur kilométrique, consommation ins-
tantanée et consommation moyenne de
carburant et vitesse moyenne) se modifie
comme suit à la pression sur le bouton
“SELECT” : TRIP F → km/L ou L/100 km
→ AVE_ _._
km/L ou AVE_ _._ L/100 km → AVE_ _._
km/h → ODO → TRIP 1 → TRIP 2 → TRIP F
Pour le R.-U. :
TRIP F → km/L, L/100 km ou MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km ou
AVE_ _ _._ MPG → AVE
_ _._ km/h ou
AVE_ _._ MPH → ODO → TRIP 1 →
TRIP 2 → TRIP F
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur le
bouton “SELECT”, puis appuyer sur le bou-
ton “RESET” et le maintenir enfoncé.
Si, une fois le plein de carburant effectué, la
remise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement et le mode précé-
dant s’affiche après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).
UB6GF1F0.book Page 7 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-8
3
Mo de compteur kilométrique
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule. Le
compteur se bloque à 999999 et ne peut
pas être remis à zéro.
Mo de totalisateurs journaliers Les totalisateurs journaliers affichent la dis-
tance parcourue depuis leur dernière re-
mise à zéro.
Pour remettre à zéro un totalisateur journa-
lier, appuyer sur le bouton “RESET” et le
maintenir enfoncé.
N.B.
Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9. Pour remettre à zéro
les totalisateurs journaliers alors qu’ils
sont affichés, appuyer sur le bouton
“RESET” et le maintenir enfoncé.Mo de de la consommation instantanée
d e carburant Indique la consommation actuelle de car-
burant lorsque le véhicule se déplace à au
moins 10 km/h (6 mi/h).
La consommation instantanée peut être af-
fichée suivant la formule “km/L” ou
“L/100 km” (ou “MPG” pour le R.-U.).
Pour modifier l’afficheur de la consomma-
tion de carburant instantanée entre “km/L”,
“L/100 km” et “MPG” (pour le R.-U.), ap-
puyer sur le bouton “S
ELECT” et le mainte-
nir enfoncé.
 “km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche.
 “L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.
 “MPG” (pour le R.-U.) : La distance
qui peut être parcourue avec
1.0 Imp.gal de carburant dans les
conditions de conduite du moment
s’affiche.
N.B.“_ _._” s’affiche toutefois lors de la
conduite à une vitesse inférieure à
10 km/h (6 mi/h).
 La fonction de consommation de car-
burant instantanée doit être utilisée à
des fins de référence uniquement. Ne

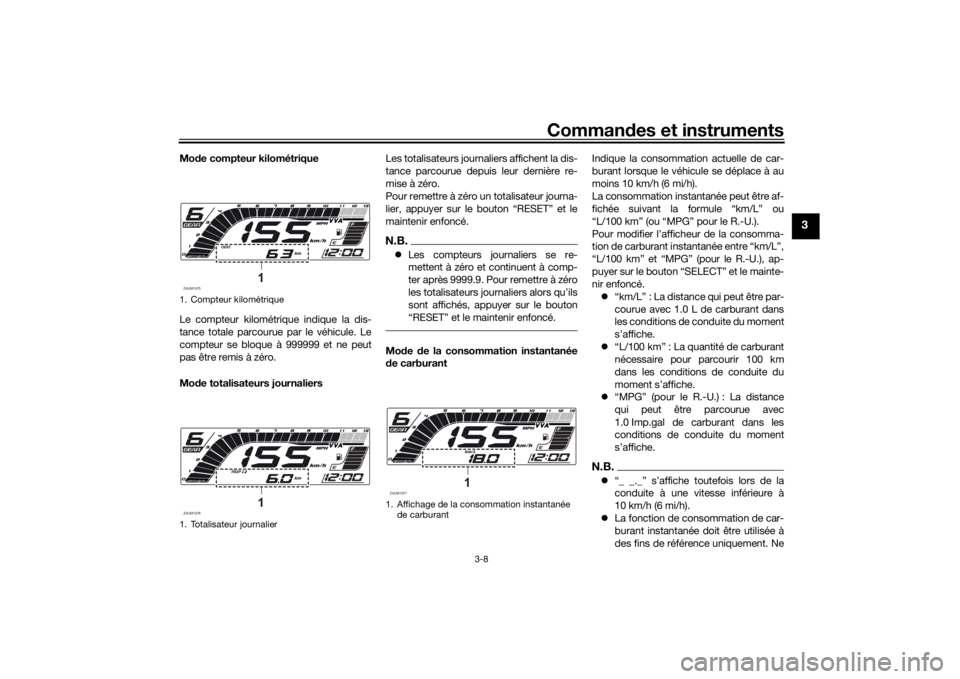

1. Compteur kilométrique
1. Totalisateur journalierZAUM1575
1
ZAUM1576
1
1. Affichage de la consommation instantanée
de carburantZAUM1577
1
UB6GF1F0.book Page 8 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-9
3
pas utiliser cette valeur pour estimer la
distance qui peut être parcourue avec
la quantité de carburant présente
dans le réservoir.
Afficheur de la consommation moyenne
de carburant
Indique la consommation moyenne de car-
burant depuis sa dernière remise à zéro.
La consommation moyenne de carburant
peut être affichée suivant la formule
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”
ou “AVE_ _ _._ MPG” (pour le R.-U.).
Pour modifier l’afficheur de la consomma-
tion de carburant moyenne entre “AVE_ _._
km/L”, “AVE_ _._ L/100 km” ou “AVE_ _ _._
MPG” (pour le R.-U.), appuyer sur le bouton
“SELECT” et le maintenir enfoncé.
“AVE_ _._ km/L” : La distance
moyenne qui peut être parcourue
avec 1.0 L de carburant s’affiche.
 “AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km s’affiche.
 “AVE_ _ _._ MPG” (pour le R.-U.) : La
distance moyenne qui peut être par-
courue avec 1.0 Imp.gal de carburant
s’affiche.
Pour remettre à zéro l’afficheur de la
consommation de carburant moyenne, ap-
puyer sur le bouton “RESET” et le maintenir
enfoncé.
N.B. Après avoir remis à zéro la consom-
mation moyenne de carburant, “_ _._”
s’affiche jusqu’à ce que le véhicule ait
parcouru une distance de 1 km
(0.6 mi).
La fonction de consommation de car-
burant moyenne doit être utilisée à
des fins de référence uniquement. Ne
pas utiliser cette valeur pour estimer la
distance qui peut être parcourue avec
la quantité de carburant présente
dans le réservoir.
Afficheur de la vitesse moyenne
Indique la vitesse de déplacement du véhi-
cule depuis sa dernière remise à zéro.
Pour remettre à zéro l’afficheur de la vi-
tesse moyenne, appuyer sur le bouton “RE-
SET” et le maintenir enfoncé jusqu’à ce que
la vitesse moyenne clignote, puis appuyer
de nouveau sur le bouton.

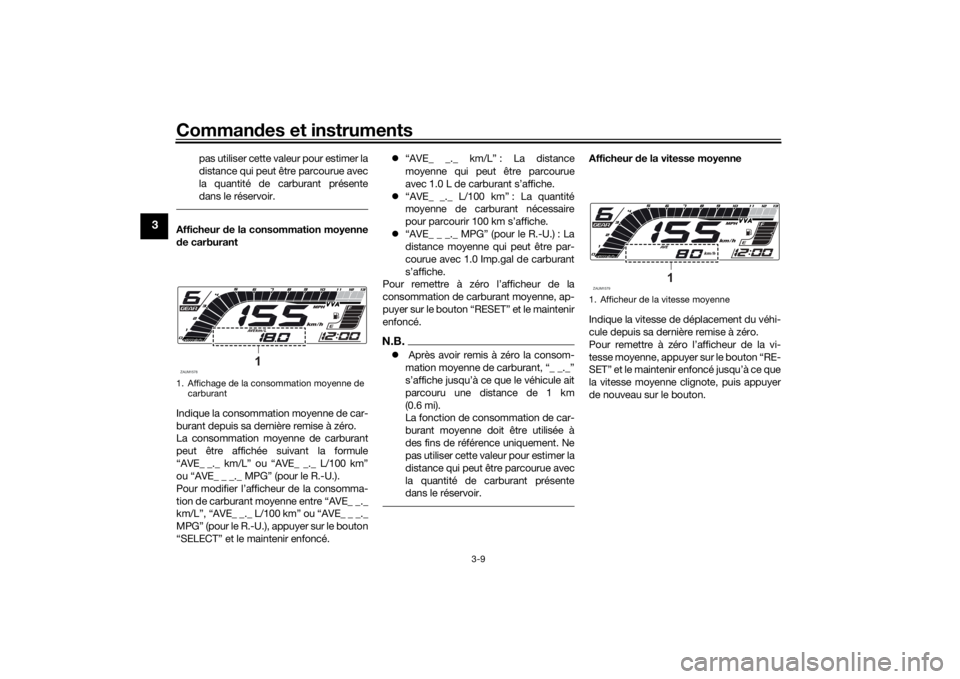

1. Affichage de la consommation moyenne de
carburantZAUM1578
1
1. Afficheur de la vitesse moyenneZAUM1579
1
UB6GF1F0.book Page 9 Tuesday, July 21, 2020 5:59 PM

Commandes et instruments
3-10
3
Mo de de réglage d e la luminosité de
l’écran et du témoin d e changement de
vitesse
Cette fonction de réglage est divisée en
cinq étapes qui s’affichent dans l’ordre
donné.  Luminosité de l’écran : la luminosité
de l’écran du bloc de compteurs mul-
tifonctions peut être réglée.
 Schéma de clignotement du témoin
de changement de vitesse : cette
fonction permet de choisir si le témoin
s’allume ou non et s’il clignote ou
reste allumé lorsqu’il est activé.
 Point d’activation du témoin de chan-
gement de vitesse : cette fonction
permet de sélectionner la vitesse du
moteur à laquelle le témoin est activé. 
Point de désactivation du témoin de
changement de vitesse : cette fonc-
tion permet de sélectionner la vitesse
du moteur à laquelle le témoin est dé-
sactivé.
 Luminosité du témoin de changement
de vitesse : cette fonction permet de
régler la luminosité du témoin de
changement de vitesse.

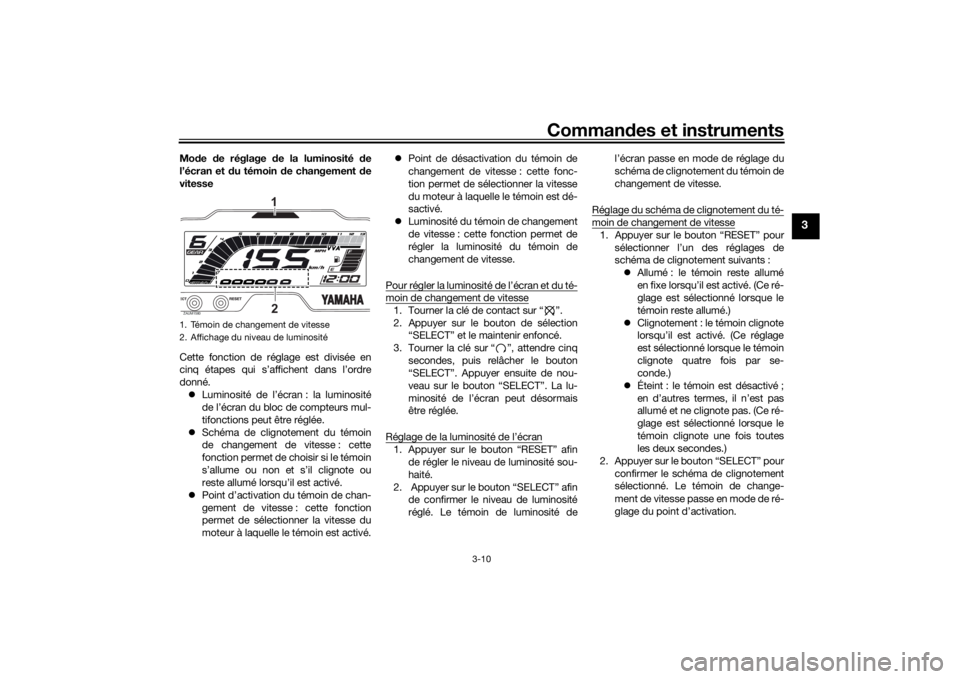

Pour régler la luminosité de l’écran et du té-
moin de changement de vitesse1. Tourner la clé de contact sur “ ”.
2. Appuyer sur le bouton de sélection “SELECT” et le maintenir enfoncé.
3. Tourner la clé sur “ ”, attendre cinq secondes, puis relâcher le bouton
“SELECT”. Appuyer ensuite de nou-
veau sur le bouton “SELECT”. La lu-
minosité de l’écran peut désormais
être réglée.
Réglage de la luminosité de l’écran1. Appuyer sur le bouton “RESET” afin de régler le niveau de luminosité sou-
haité.
2. Appuyer sur le bouton “SELECT” afin de confirmer le niveau de luminosité
réglé. Le témoin de luminosité de l’écran passe en mode de réglage du
schéma de clignotement du témoin de
changement de vitesse.
Réglage du schéma de clignotement du té-
moin de changement de vitesse1. Appuyer sur le bouton “RESET” pour sélectionner l’un des réglages de
schéma de clignotement suivants : Allumé : le témoin reste allumé
en fixe lorsqu’il est activé. (Ce ré-
glage est sélectionné lorsque le
témoin reste allumé.)
 Clignotement : le témoin clignote
lorsqu’il est activé. (Ce réglage
est sélectionné lorsque le témoin
clignote quatre fois par se-
conde.)
 Éteint : le témoin est désactivé ;
en d’autres termes, il n’est pas
allumé et ne clignote pas. (Ce ré-
glage est sélectionné lorsque le
témoin clignote une fois toutes
les deux secondes.)
2. Appuyer sur le bouton “SELECT” pour confirmer le schéma de clignotement
sélectionné. Le témoin de change-
ment de vitesse passe en mode de ré-
glage du point d’activation.
1. Témoin de changement de vitesse
2. Affichage du niveau de luminositéZAUM1580
21
UB6GF1F0.book Page 10 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-11
3
Le compte-tours indique le réglage actuel
en tr/min des modes de réglage du point
d’activation et de désactivation.
Réglage du point d’activation de change-ment de vitesseN.B.Le point d’activation du témoin de change-
ment de vitesse peut être réglé entre 9000
tr/mn et 13000 tr/mn. Le point de désacti-
vation peut être réglé par incréments de
500 tr/mn.1. Appuyer sur le bouton “RESET” afin
de sélectionner le régime du moteur
qui déterminera l’activation du témoin.
2. Appuyer sur le bouton de sélection
“SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de
commande passe au mode de ré-
glage du point de désactivation. Réglage du point de désactivation du té-
moin de changement de vitesseN.B.
Le point de désactivation du témoin
de changement de vitesse peut être
réglé entre 9000 tr/mn et 13000 tr/mn.
Le point de désactivation peut être ré-
glé par incréments de 500 tr/mn.
 Veiller à régler le point de désactiva-
tion à un régime moteur supérieur à
celui du point d’activation, sinon le té-
moin de changement de vitesse ne
s’allumera pas.1. Appuyer sur le bouton “RESET” afin
de sélectionner le régime du moteur
qui déterminera la désactivation du té-
moin.
2. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le régime
de ralenti sélectionné. Le mode de
commande passe au mode de ré-
glage de la luminosité.
Réglage de la luminosité du témoin dechangement de vitesse1. Appuyer sur le bouton “RESET” afin de régler la luminosité souhaitée.
2. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le niveau
de luminosité réglée. L’afficheur quitte le mode de commande du témoin de
changement de vitesse et revient au
mode d’affichage multifonction stan-
dard.
Écran d’accueil
Lorsque la clé est tournée sur “ ”, l’écran
d’accueil affiche le message “Hi Buddy” et
le message “see you” lorsque la clé est
tournée sur “ ”. Le nom d’utilisateur
“Buddy” est réglé par défaut en usine, mais
un réglage permet d’afficher son prénom à
la place.
Réglage du prénom de l’utilisateur
1. Tourner la clé de contact sur “ ”.
2. Appuyer sur le bouton “RESET” et le maintenir enfoncé.
3. Tourner la clé sur “ ”, attendre
quatre secondes, puis relâcher le bou-
ton “RESET”.
4. Lorsque le premier caractère se met à
clignoter, appuyer sur le bouton “SE-
LECT” pour afficher le caractère al-
phanumérique suivant, appuyer sur le
bouton “RESET” pour afficher le ca-
ractère précédent.
UB6GF1F0.book Page 11 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-12
3
5. Appuyer sur le bouton “SELECT” et le
maintenir enfoncé pour confirmer le
caractère sélectionné. Le deuxième
caractère se met à clignoter. Répéter
cette procédure pour les six carac-
tères. Une fois que le sixième carac-
tère a été défini, tous les caractères
clignotent deux fois et le mode ré-
glage se désactive automatiquement. Dispositif embarqué
de diagnostic de
pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis fa ire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION
FCA11591
Quan d l’écran affiche un co de d’erreur, il
convient de faire contrôler le véhicule le
plus rapi dement possible afin d’éviter
tout en dommagement du moteur.
FAU1234R
Contacteurs à la poignéeGauche
Droite
1. Trait d’union
2. EspaceZAUM1581
AB C Y Z
012
9
-_
1
2
1. Dispositif embarqué de diagnostic de pannesZAUM1582
1
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur d’avertisseur “ ”
4. Contacteur des clignotants “ / ”
1. Coupe-circuit du moteur/démarreur “//”
12
3
4
1
UB6GF1F0.book Page 12 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-13
3
FAU12352
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.N.B.Lorsque l’inverseur feu de route/feu de
croisement est réglé sur “ ”, le contac-
teur d’appel de phare n’a aucune inci-
dence.
FAU12402
Inverseur feu de route/feu d e
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU68271
Contacteur du démarreur/Coupe-circuit
d u moteur “ / / ”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
pousser le contacteur en position “ ”.
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise en
marche figurant à la page 5-2.
En cas d’urgence, comme par exemple,
lors d’un renversement du véhicule ou d’un
blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU12823

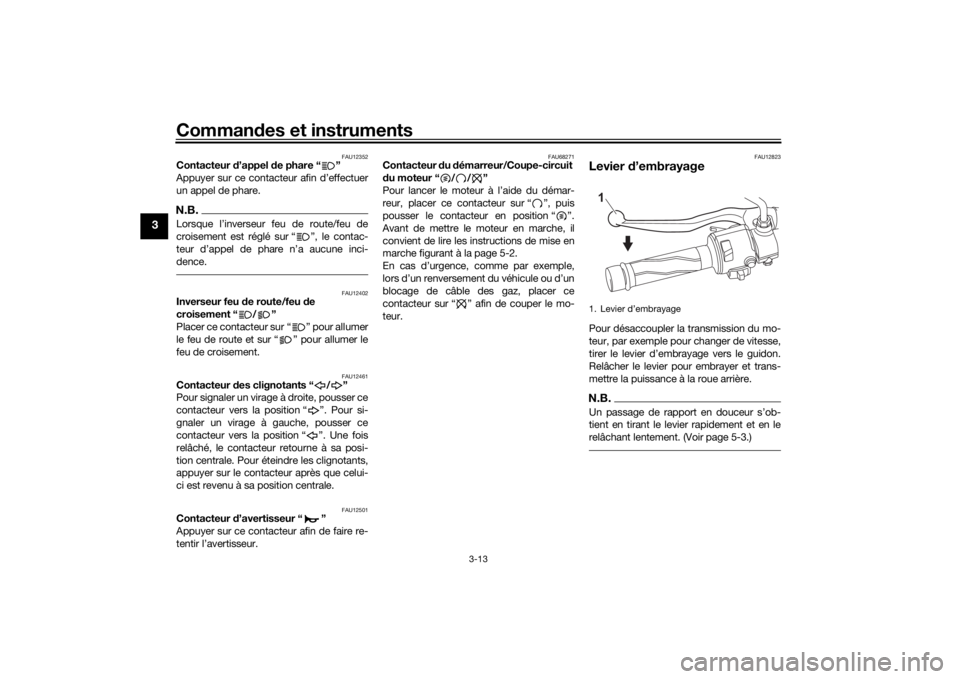

Levier d’embrayagePour désaccoupler la transmission du mo-
teur, par exemple pour changer de vitesse,
tirer le levier d’embrayage vers le guidon.
Relâcher le levier pour embrayer et trans-
mettre la puissance à la roue arrière.N.B.Un passage de rapport en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement. (Voir page 5-3.)1. Levier d’embrayage1
UB6GF1F0.book Page 13 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-14
3
FAU12876
Sélecteur au pie dLe sélecteur est situé sur le côté gauche de
la moto. Pour passer à une vitesse supé-
rieure, pousser le sélecteur vers le haut.
Pour rétrograder, enfoncer le sélecteur.
(Voir page 5-3.)
FAU12892
Levier de freinLe levier de frein est situé du côté droit du
guidon. Pour actionner le frein avant, tirer le
levier vers la poignée des gaz.
FAU12944
Pé dale de freinLa pédale de frein est située du côté droit
de la moto. Pour actionner le frein arrière,
appuyer sur la pédale de frein.

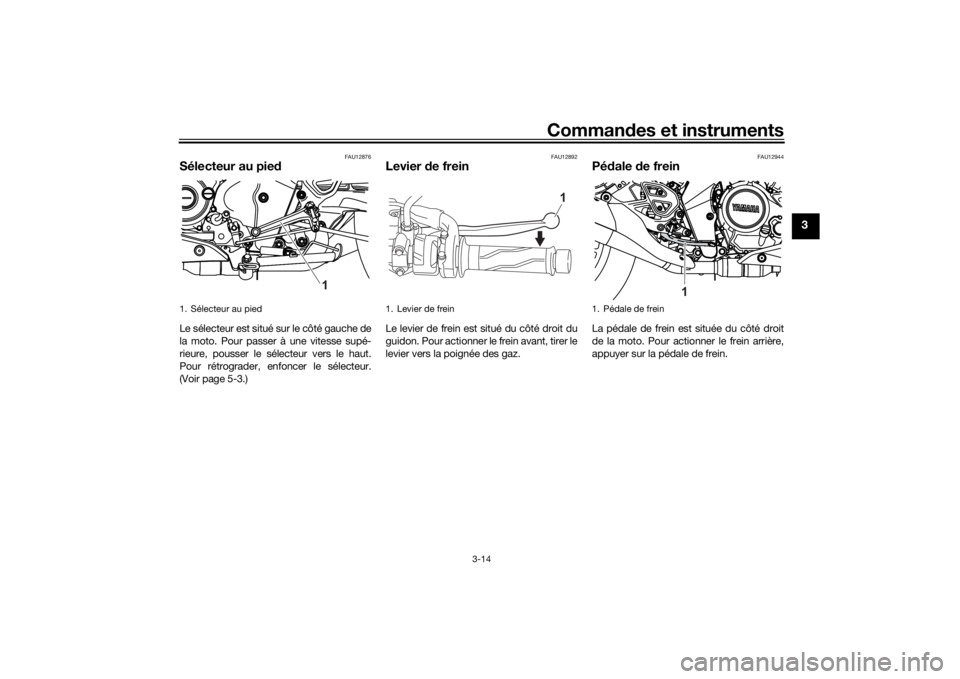

1. Sélecteur au pied
1
1. Levier de frein
1
1. Pédale de frein
1
UB6GF1F0.book Page 14 Wednesday, July 15, 2020 1:58 PM

Commandes et instruments
3-15
3
FAU63040
Système ABSLe système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro- nique agissant indépendamment sur la
roue avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir au levier de frein
ou à la pédale de frein. Dans ce cas, conti-
nuer à utiliser les freins et laisser le système
ABS fonctionner ; ne pas “pomper” sur les
freins au risque de réduire l’efficacité de
freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une d istance suffi-
sante par rapport au véhicule qui pré-
cèd e et de s’a dapter à la vitesse du trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé d u sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible dans le mo-
dulateur de pression et une vibration
est ressentie au niveau du levier ou de
la pédale de frein dès qu’ils sont ac-
tionnés. Ces phénomènes sont donc
normaux et n’indiquent pas une dé-
faillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un
concessionnaire Yamaha.
ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; dans le cas
contraire, l’ABS subira d es dysfonction-

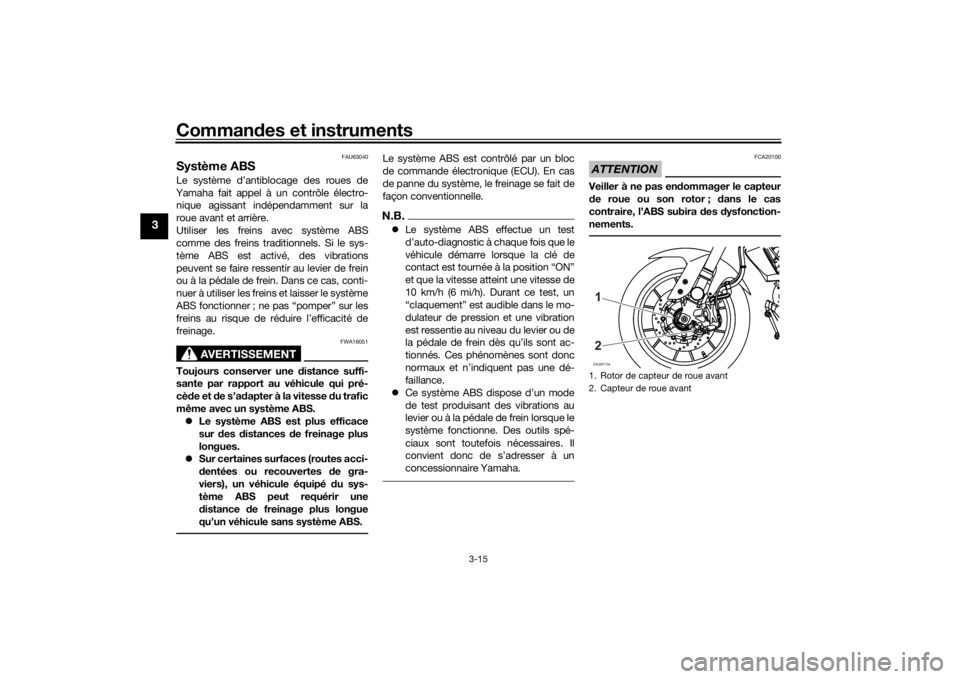

nements.1. Rotor de capteur de roue avant
2. Capteur de roue avantZAUM173412
UB6GF1F0.book Page 15 Wednesday, July 15, 2020 1:58 PM
