Instrument och kontrollfunktioner
3-17
3
MAU86240
Bränsletankens ventilations-
slang och överfyllningsslangVentilationsslangen förhindrar att vakuum
bildas i bränsletanken.
Överfyllningsslangen dränerar ut överflödig
bensin på ett säkert avstånd från fordonet.
Innan du använder fordonet: Kontrollera alla slangkopplingar.
 Kontrollera att ingen av slangarna har
sprickor eller är skadad och byt ut om
nödvändigt.
 Kontrollera att ändarna på slangarna
inte är igensatta och rengör om nöd-
vändigt.
 Kontrollera att slangarna är placerade
enligt anvisningarna.
MAU13435
KatalysatorAvgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
 Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
MAUM3740
SadelFör att ta bort sadeln
Stoppa in nyckeln i sadellåsets nyckelhål,
vrid nyckeln moturs och lyft av sadeln.
För att montera sadeln
Placera utsprånget framför sadeln i sadel-
hållaren, passa in sadeln för att kunna mon-
tera sadelfästet i sadellåset, tryck ned den
bakre delen av sadeln för att låsa fast den
och ta sedan ur nyckeln.
1. Bränsletankens överfyllningsslang
2. Bränsletankens ventilationsslang
3. Klamma
4. Ursprungligt läge (färgmarkering)ZAUM1343
1
2
3
4
1. Sadellås
2. Lås upp.
1
2
ZAUM1406
UB4TM0M0.book Page 17 Monday, December 2, 2019 4:19 PM

Instrument och kontrollfunktioner
3-18
3
TIPSKontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
MAUM3800
HjälmhållarkabelHjälmhållaren är placerad under sadeln.
Det finns en hjälmhållarkabel i ägarens
verktygssats som används för att fästa hjäl-
men i hjälmhållaren.
För att fästa en hjälm med hjälmhållar-
kabeln1. Ta bort sadeln. (Se sidan 3-17.)
2. Trä hjälmhållarkabeln genom hjäl- mens spänne på remmen så som vi-
sas och haka sedan fast kabelöglorna
över hjälmhållaren.
3. Placera hjälmen på fordonets vänstra eller högra sida eller ovanpå bränsle-
tanken och montera sedan sadeln.
VARNING! Kör aldrig motorcykeln med en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
Ta bort hjälmen från hjälmhållarens ka-
bel
Ta bort sadeln, ta bort hjälmhållarkabeln
från hjälmhållaren samt hjälmen och sätt
sedan tillbaka sadeln.

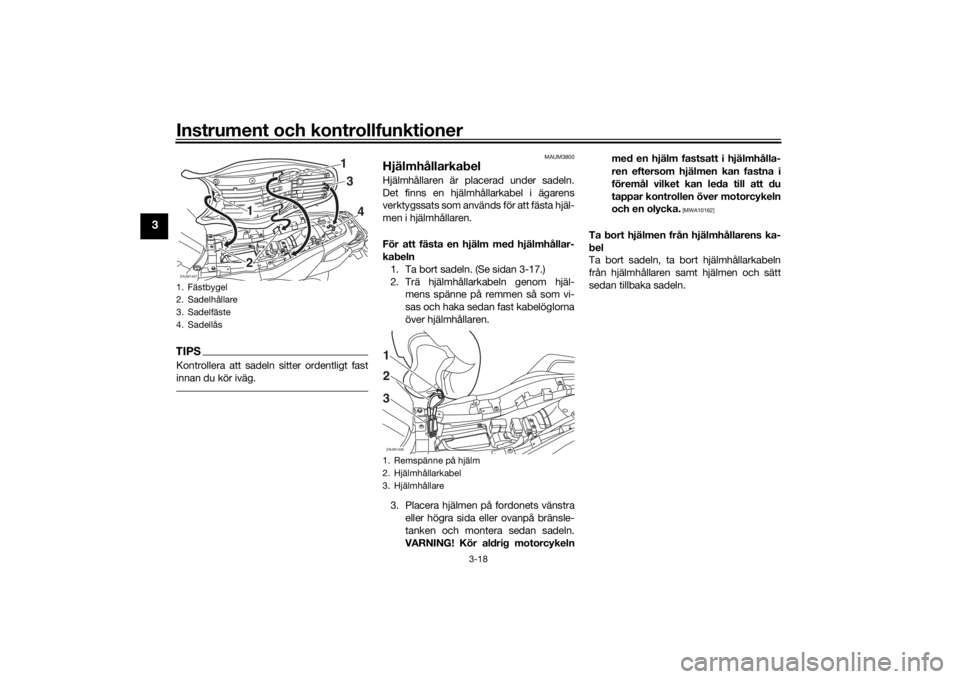

1. Fästbygel
2. Sadelhållare
3. Sadelfäste
4. SadellåsZAUM1407
1
1
2
4 3
1. Remspänne på hjälm
2. Hjälmhållarkabel
3. Hjälmhållare2 1 3 ZAUM1408
UB4TM0M0.book Page 18 Monday, December 2, 2019 4:19 PM

Instrument och kontrollfunktioner
3-19
3
MAU14465
FörvaringsfackFörvaringsfacket är placerat under passa-
gerarsadeln.
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA10962
Överskrid inte lastgränsen på 1.5 kg
(3.3 lb) för förvaringsfacket.
 Överskrid inte lastgränsen på 181
kg (399 lb) för fordonet.
MAUM4230
Vindruta Den här modellen är utrustad med en jus-
terbar vindruta.
Lyft upp vindrutans låshandtag och skjut
vindrutan uppåt eller nedåt när du vill ändra
vindrutans läge. Tryck ned låshandtaget
när du är klar.TIPSKontrollera att vindrutan och låshandtaget
är ordentligt spärrade innan du kör.
MAUM4241
Justering av framgaffelFramgaffeln är utrustad med justerbultar för
fjäderförspänning och justerskruvar för
återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.
VARNING
MWA10181
Justera alltid båda framgafflarna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Fjäderförspänning
Vrid justerbulten i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerbulten i riktning (b) när du vill
minska fjäderförspänningen.
1. FörvaringsfackZAUM1425
1
1. Vindrutans lås
1
UB4TM0M0.book Page 19 Tuesday, December 10, 2019 12:02 PM

Instrument och kontrollfunktioner
3-20
3
Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre
avståndet A är, desto lägre fjäderförspän-
ning.Återfjädringens dämpning
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.
Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
TIPS
När dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.
1. Justerbult för fjäderförspänning
1. Avstånd A
1
Fjäderförspänning:
Minimum (mjuk):
Avstånd A = 20.0 mm (0.79 in)
Standard: Avstånd A = 15.0 mm (0.59 in)
Maximum (hård): Avstånd A = 5.0 mm (0.20 in)1. Justerskruv för återfjädringens dämpning
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):10 klick i riktning (b)
Standard:
6 klick i riktning (b)
Maximum (hård): 0 klick i riktning (b)
UB4TM0M0.book Page 20 Monday, December 2, 2019 4:19 PM

Instrument och kontrollfunktioner
3-21
3
MAU57944
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen samt
en justerskruv för återfjädringens dämp-
ning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
Rikta in lämpligt spår i justeringsringen med
lägesindikeringen på stötdämparen.
TIPSUtför justeringen med specialnyckeln och
förlängningsstången i verktygssatsen.Återfjädringens dämpning
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan varven i riktning (b).1. Förlängningsstång
2. Specialnyckel
3. Justeringsring för fjäderförspänning
4. Lägesindikering
Fjäderförspänning:
Minimum (mjuk):1
Standard: 4
Maximum (hård):
7
7
6
5
4
3
2
1
3
(a)(b)
2
1
4
1. Justerskruv för återfjädringens dämpning
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):
2.5 varv i riktning (b)
Standard: 1 1/4 varv i riktning (b)
Maximum (hård): 0 varv i riktning (b)
UB4TM0M0.book Page 21 Monday, December 2, 2019 4:19 PM

Instrument och kontrollfunktioner
3-22
3
TIPSNär dämpningsjusteraren vrids i riktning (b)
kan den vridas utöver de angivna specifika-
tionerna, men sådana justeringar har ingen
effekt och kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen. Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU84680

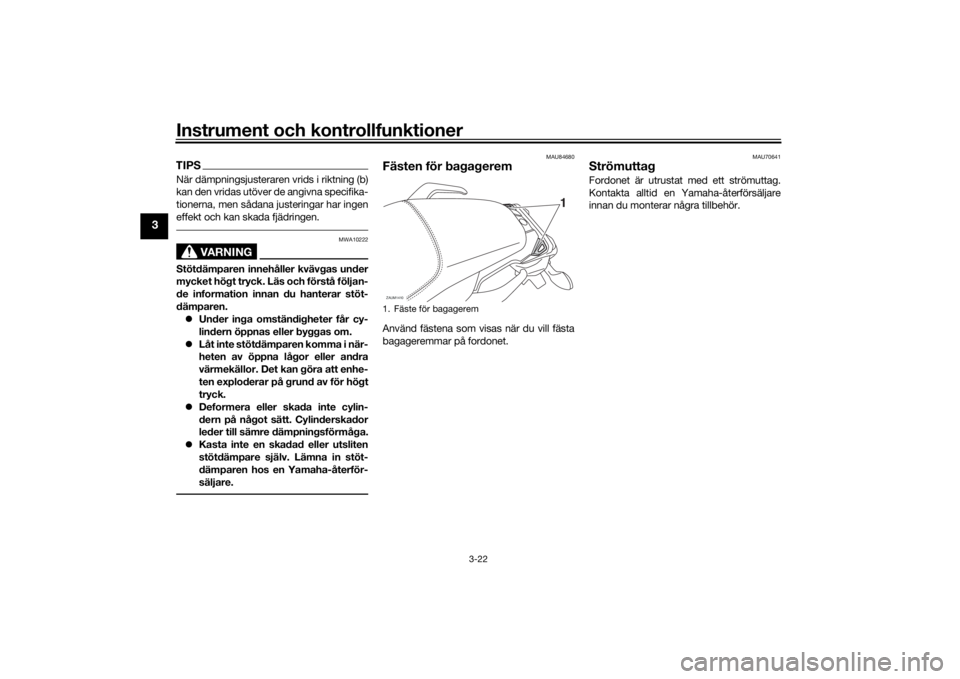

Fästen för bagageremAnvänd fästena som visas när du vill fästa
bagageremmar på fordonet.
MAU70641
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
1. Fäste för bagagerem
1
ZAUM1410
UB4TM0M0.book Page 22 Monday, December 2, 2019 4:19 PM

Instrument och kontrollfunktioner
3-23
3
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-11 för informa-
tion om strömställarens användning.
UB4TM0M0.book Page 23 Monday, December 2, 2019 4:19 PM

Instrument och kontrollfunktioner
3-24
3
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB4TM0M0.book Page 24 Monday, December 2, 2019 4:19 PM

För din egen säkerhet – kontroller före körning
4-1
4
MAU1559A
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och överfallsslangen för tilltäpp-
ning, sprickor eller skador och kontrollera slanganslutningarna. 3-15, 3-17
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 6-10
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 6-13
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-20
UB4TM0M0.book Page 1 Monday, December 2, 2019 4:19 PM

För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-20
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
6-18
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-15, 6-24
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 6-24
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.
6-22, 6-23
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
6-15, 6-18
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-24
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
6-25
ARTIKEL KONTROLLER SIDAN
UB4TM0M0.book Page 2 Monday, December 2, 2019 4:19 PM
