Mantenimiento y ajustes periódicos
6-10
6
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa d
e bujía, ya que de lo con-
trario el acopla dor de la bobina d e
encen did o pue de romperse. Pue de re-
sultar difícil de retirar la tapa de bujía de-
bi do a que la junta de goma situad a en
su extremo aprieta mucho. Para retirar
la tapa de bujía, simplemente gírela en
una y otra dirección mientras tira d e ella;
para colocarla, gírela en una y otra di-
rección mientras la empuja.
Bujía especifica da:
NGK/LMAR8A-91. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB4TS0S0.book Page 10 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos6-11
6
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
 Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU60474
Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite d el
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos para que el nivel
de aceite se asiente y poder obtener
una indicación precisa y, a continua-
ción, compruebe el nivel por la mirilla
de control del nivel de aceite del mo-
tor situada en la parte inferior izquier-
da del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra pordebajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.NOTACompruebe si la junta tórica está dañada y
cámbiela según sea necesario.
ZAUM1386
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
2
3
4
UB4TS0S0.book Page 11 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos6-13
6
NOTAVerifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtro
de aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Rellene con la cantidad especificada de aceite de motor del tipo recomen-
dado.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.

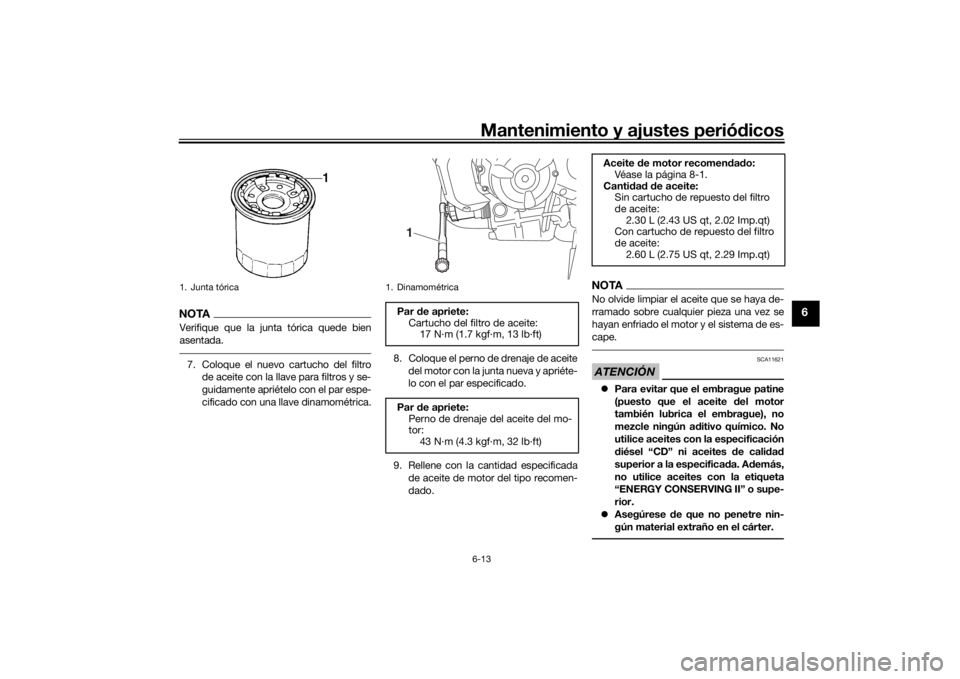

1. Junta tórica
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite: 17 N·m (1.7 kgf·m, 13 lb·ft)
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 43 N·m (4.3 kgf·m, 32 lb·ft)1
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Sin cartucho de repuesto del filtro
de aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con cartucho de repuesto del filtro
de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)
UB4TS0S0.book Page 13 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos
6-14
6
10. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
11. Coloque y apriete el tapón de llenado del aceite de motor.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTACuando el motor ha arrancado, la luz de
aviso de la presión del aceite debe apagar-
se.
ATENCIÓN
SCA20860
Si la luz de aviso de la presión del aceite
parpa dea o permanece encen did a aun-
que el nivel d e aceite sea correcto, pare
inme diatamente el motor y haga revisar
el vehículo en un concesionario
Yamaha.13. Pare el motor, espere unos minutos para que el nivel de aceite se asiente y
poder obtener una indicación precisa
y, a continuación, compruebe el nivel
de aceite y corríjalo según sea nece-
sario.
SAU85450
Por qué YamalubeEl aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.

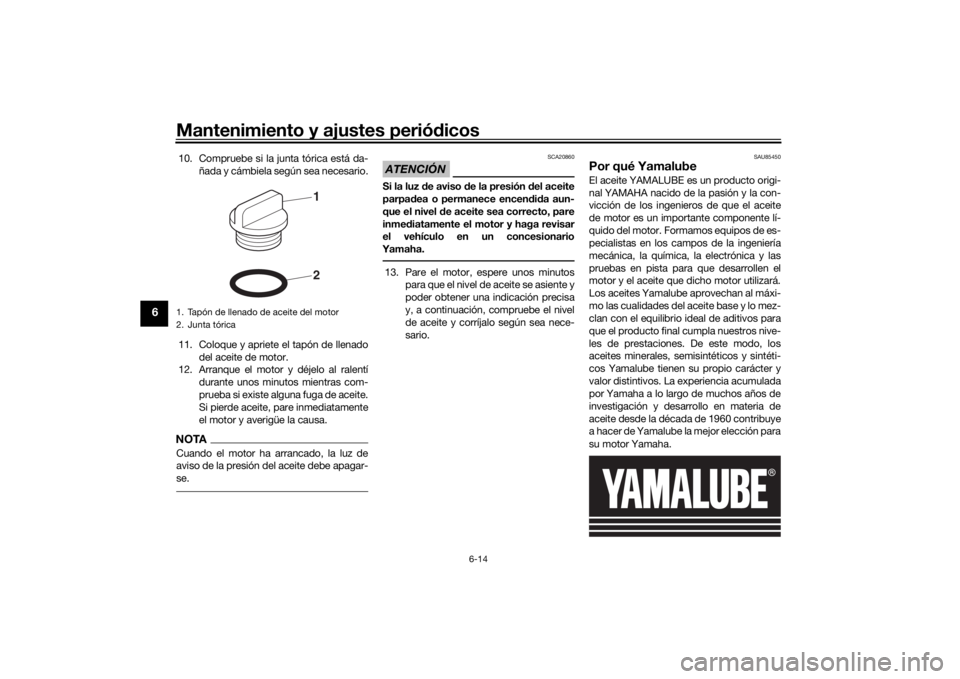

1. Tapón de llenado de aceite del motor
2. Junta tórica
21
UB4TS0S0.book Page 14 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos6-15
6
SAUS1203
Líqui do refrigeranteEl nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU20097
Para comprobar el nivel de líquid o refri-
gerante
Dado que el nivel de líquido refrigerante va-
ría con la temperatura del motor, se debe
comprobar con el motor frío. 1. Estacione el vehículo sobre una su-
perficie horizontal.
2. Con el vehículo en posición vertical, observe el nivel de líquido refrigerante
en el depósito.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante hasta la
marca de nivel máximo. ATENCIÓN:
Si no dispone de líqui do refrigeran-
te, utilice en su lugar agua d estilada
o agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar de lí-
qui do refrigerante, sustitúyala por
este lo antes posible; d e lo contra-
rio el sistema de refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha aña did o agua al
líquid o refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líquid o refrige-
rante; de lo contrario disminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los
pasos): 1.60 L (1.69 US qt, 1.41 Imp.qt)
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
123
1. Tapón del depósito de líquido refrigerante
1
UB4TS0S0.book Page 15 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos
6-16
6
5. Coloque la tapa del depósito de líqui-
do refrigerante.
SAU33032
Cambio del líquid o refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU60451
Cambio
del filtro de aire y limpie-
za del tubo de drenajeDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de aire en un concesionario
Yamaha con mayor frecuencia si conduce en lugares especialmente húmedos o pol-
vorientos. No obstante, el tubo de drenaje
de la caja del filtro de aire es de fácil acceso
y se debe comprobar con frecuencia y lim-
piar según sea necesario.
Para limpiar el tubo de drenaje de la caja
d el filtro de aire
1. Retire el tubo de drenaje de la caja del

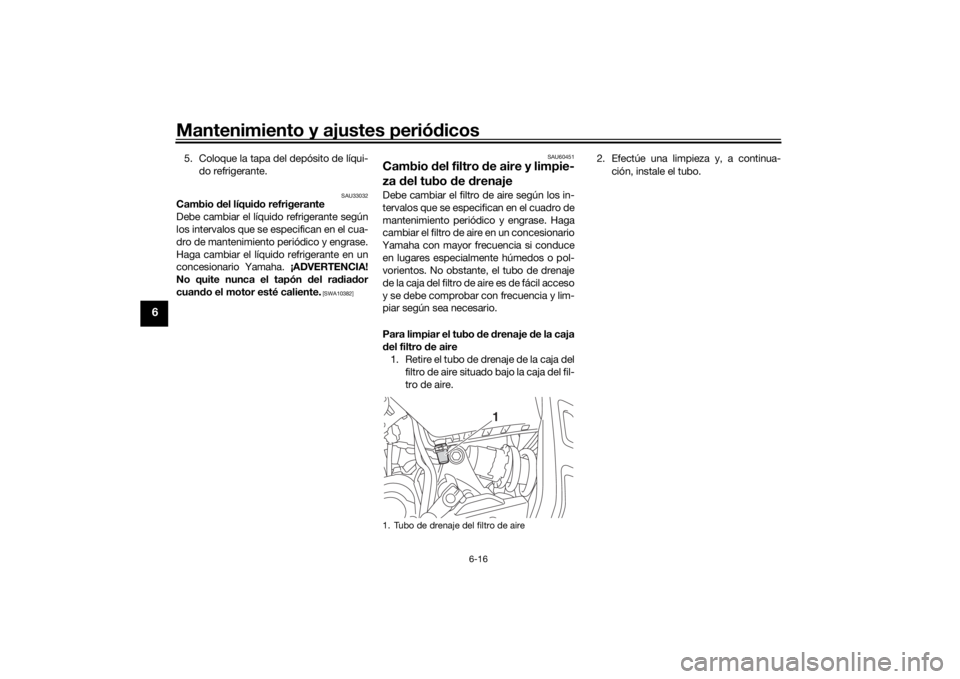

filtro de aire situado bajo la caja del fil-
tro de aire. 2. Efectúe una limpieza y, a continua-
ción, instale el tubo.1. Tubo de drenaje del filtro de aire
1
UB4TS0S0.book Page 16 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos6-17
6
SAU21386
Comprobación del juego libre d el
puño del acelerad orMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.NOTAEste servicio debe realizarse con el motor
frío.
SAU64412
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

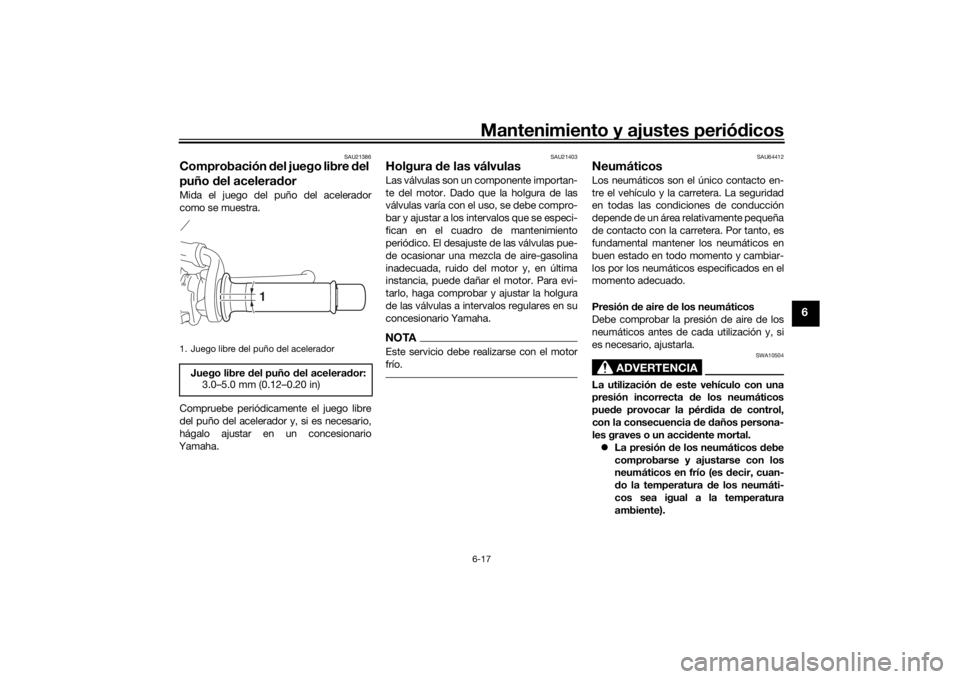

1. Juego libre del puño del aceleradorJuego libre d el puño del acelera dor:
3.0–5.0 mm (0.12–0.20 in)
1
UB4TS0S0.book Page 17 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos
6-18
6
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
 La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Presión de los neumáticos en frío:
1 persona:Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 250 kPa (2.50 kgf/cm², 36 psi)
2 personas: Delantero:225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima:
Ve h í c u l o :181 kg (399 lb)
La carga máxima del vehículo es el
peso total del conductor, el pasaje-
ro, la carga y cualquier accesorio.

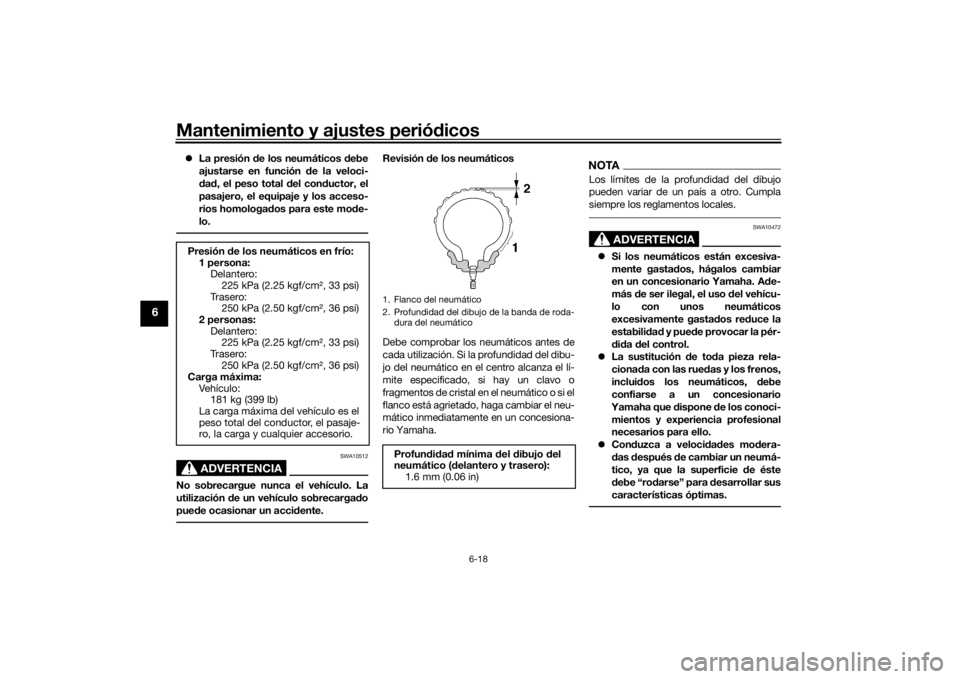

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):1.6 mm (0.06 in)
UB4TS0S0.book Page 18 Tuesday, December 10, 2019 10:42 AM

Mantenimiento y ajustes periódicos6-19
6
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902
 Los neumáticos d elantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que pod ría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas d e aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.
 Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas.
 Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por

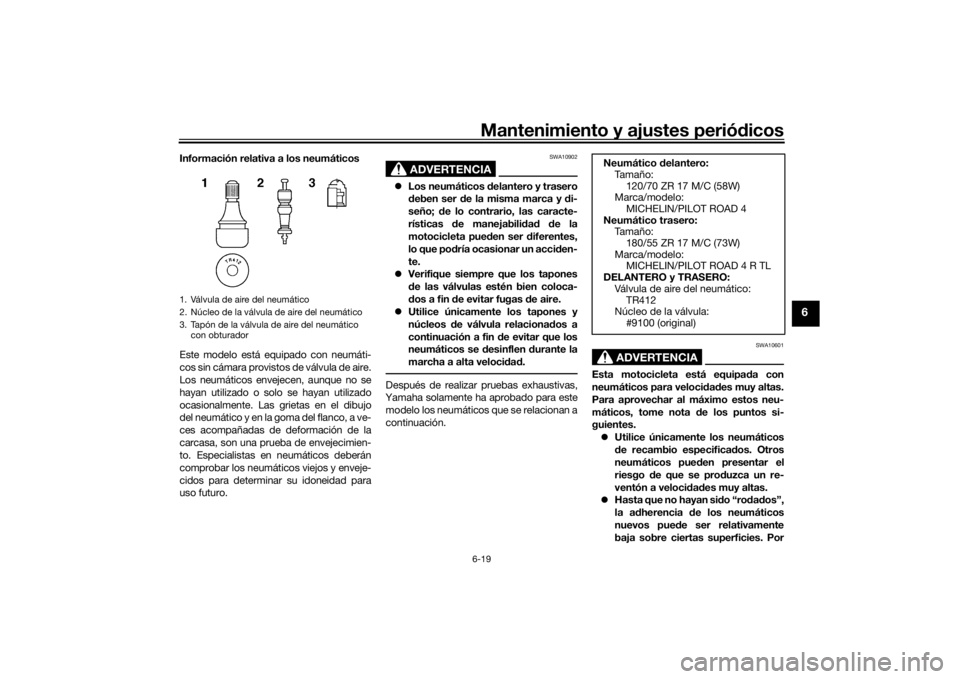

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático con obturador
Neumático delantero:
Ta m a ñ o :
120/70 ZR 17 M/C (58W)
Marca/modelo: MICHELIN/PILOT ROAD 4
Neumático trasero: Ta m a ñ o : 180/55 ZR 17 M/C (73W)
Marca/modelo: MICHELIN/PILOT ROAD 4 R TL
DELANTERO y TRASERO:
Válvula de aire del neumático: TR412
Núcleo de la válvula:
#9100 (original)
UB4TS0S0.book Page 19 Friday, November 29, 2019 5:12 PM

Mantenimiento y ajustes periódicos
6-20
6
lo tanto, después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo derad a con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire d e
los neumáticos en función de las
con diciones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas
presentan grietas, dobladuras, defor-
mación u otros daños. Si observa al-
gún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada
o agrietada debe sustituirse.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU33893
Ajuste del juego libre de la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el ju ego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la

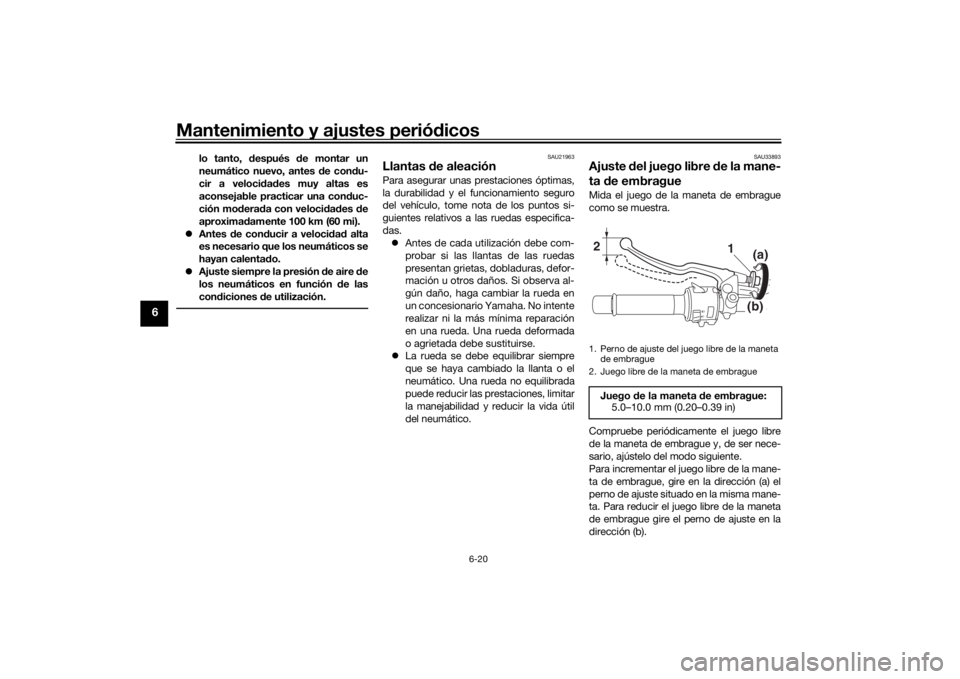

dirección (b).1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague:
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
UB4TS0S0.book Page 20 Friday, November 29, 2019 5:12 PM
