Strumento e funzioni di controllo
3-5
3
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia
di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue.
1. Accertarsi che non vi siano chiavi del
sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU76325
Strumento multifunzioneLo strumento multifunzione è equipaggiato
con i seguenti strumenti: tachimetro
 contagiri
 orologio digitale
 indicatore livello carburante1. Tasto “RESET”
2. Tasto “TCS”
3. Orologio digitale
4. Contagiri
5. Tachimetro
6. Display della marcia innestata
7. Funzione di selezione del display
informativo
8. Display informativo
9. Indicatore livello carburante
10.Indicatore Eco “ECO”
11.Display della modalità di guida
12.Display TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
891011
12
12 3 4 56
7
UB5CH1H0.book Page 5 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-9
3
contachilometri parziale riserva carbu-
rante
 tempo trascorso
 temperatura aria
 temperatura liquido refrigerante
 consumo medio carburante
 consumo istantaneo carburanteNOTAÈ possibile selezionare quali voci vengono
visualizzate in ciascun display informativo.
Vedere Modalità di regolazione a pagina
3-11.Totalizzatore contachilometri e conta-
chilometri parziali
Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo. I contachilometri parziali “TRIP-1” e
“TRIP-2” mostrano la distanza percorsa
dalla loro ultima regolazione.
Per azzerare un contachilometri parziale,
utilizzare l’interruttore di selezione per sele-
zionare il contachilometri parziale da azze-
rare. Quindi, premere brevemente il tasto
“RESET” in modo che il contachilometri
parziale lampeggi, dopo di che premere di
nuovo il tasto “RESET” per due secondi.
NOTA
Il totalizzatore contachilometri si bloc-
cherà a 999999.
 I contachilometri parziali si azzereran-
no e continueranno il conteggio dopo
aver raggiunto 9999.9.Contachilometri parziale riserva carbu-
rante
Quando nel serbatoio carburante restano
circa 2.6 L (0.69 US gal, 0.57 Imp.gal) di
carburante, l’ultimo segmento dell’indica-
tore livello carburante inizia a lampeggiare.
Il display passerà alla modalità contachilo- metri parziale riserva carburante “TRIP-F” e
inizierà a conteggiare la distanza percorsa
a partire da quel momento.
In questo caso, premere l’interruttore di se-
lezione per alternare le visualizzazioni nel
seguente ordine:
TRIP-F
→ Display–1 → Display–2 →
Display–3 → TRIP-F
Dopo aver fatto rifornimento, è possibile
azzerare manualmente e subito il contachi-
lometri parziale rise rva carburante, oppure
farlo azzerare automaticamente dopo aver
percorso 5 km (3 mi). Azzerandolo, il conta-
chilometri parziale riserva carburante
scompare dal display.
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
UB5CH1H0.book Page 9 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-11
3
regolabile su “km/L” o “L/100km”; oppure,
quando si selezionano le miglia, viene vi-
sualizzato “MPG”.
 Il display “km/L” mostra la distanza
media che può essere percorsa con
1.0 L di carburante.
 Il display “L/100km” mostra la quanti-
tà media di carburante necessaria per
percorrere 100 km.
 Il display “MPG” mostra la distanza
media che può essere percorsa con
1.0 Imp.gal di carburante.
Per azzerare il display del consumo medio
carburante, utilizzare l’interruttore di sele-
zione per selezionare il display informativo
contenente il display del consumo medio
carburante. Premere brevemente il tasto
“RESET” in modo che il display del consu-
mo medio carburante lampeggi e premere
di nuovo il tasto “RESET” per 2 secondi
mentre il display lampeggia.NOTADopo l’azzeramento del display del consu-
mo medio carburante, verrà visualizzato “_
_._” fino a quando il veicolo ha percorso 1
km (0.6 mi).
ATTENZIONE
HCA15474
In caso di g uasto, “– –.–” verrà visualiz-
zato in mod o continuativo. Fare control-
lare il mezzo da un concessionario
Yamaha.Consumo istantaneo carburante
Questa funzione calcola il consumo istan-
taneo di carburante (risparmio di carburan-
te) nelle condizioni di marcia attuali. Il
display del consumo istantaneo carburante
è regolabile su “km/L” o “L/100km”; oppu-
re, quando si selezionano le miglia, viene
visualizzato “MPG”.  Il display “km/L” mostra la distanza
che può essere percorsa con 1.0 L di
carburante.
 Il display “L/100km” mostra la quanti-
tà di carburante necessaria per per-
correre 100 km.
 Il display “MPG” mostra la distanza
che può essere percorsa con
1.0 Imp.gal di carburante.
NOTASe si marcia a velocità inferiori a 10 km/h
(6.0 mi/h), sul display appare “_ _._”.ATTENZIONE
HCA15474
In caso di g uasto, “– –.–” verrà visualiz-
zato in mod o continuativo. Fare control-
lare il mezzo da un concessionario
Yamaha.Mo dalità di re golazione
Questa modalità consente di regolare, se-
lezionare o azzerare le voci visualizzate nel
display informativo.
12.3
CRNT FUEL km/L
1. Display delle modalità di regolazione
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
UB5CH1H0.book Page 11 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-12
3
NOTA La trasmissione deve essere in folle e
il veicolo fermo per cambiare le impo-
stazioni in questa modalità.
 Ingranando una marcia con la trasmis-
sione o girando la chiave su “OFF” si
uscirà dalla modalità di regolazione e
tutte le modifiche verranno salvate.Tenere premuto l’interruttore dei menu
“MENU” per 2 secondi per entrare nella
modalità di regolazione. Per uscire dalla
modalità di regolazione e tornare al display
normale, tenere nuovamente premuto l’in-
terruttore dei menu per 2 secondi. Azzeramento dei contatori della manuten-
zione1. Utilizzare l’interruttore di selezione per
selezionare “Maintenance”.
2. Premere l’interruttore dei menu e pre- mere il tasto “RESET” per selezionare
la voce da azzerare.
Display Descrizione
Questa funzione consente
di controllare e reimposta-
re l’intervallo di cambio
olio “OIL” (distanza per-
corsa) e gli intervalli di ma-
nutenzione “FREE-1” e
“FREE-2”.Maintenance
Questa funzione consente
di controllare e azzerare le
funzioni “TIME–2” e “TI-
ME–3”. Queste durate per-
corso mostrano il tempo
trascorso totale in cui la
chiave è posizionata su
“ON”. Quando si gira la
chiave su “OFF”, le durate
percorso smettono di es-
sere conteggiate senza
però essere azzerate. Il
tempo massimo che può
essere visualizzato è
99:59.
Quando le durate percorso
raggiungono 100 ore, ven-
gono automaticamente az-
zerate a 0:00 e il conteggio
riprende.
Questa funzione consente
di cambiare le unità visua-
lizzate tra chilometri e mi-
glia. Quando sono
selezionati i chilometri, le
unità del consumo di car-
burante possono essere
cambiate tra “L/100km” e
“km/L”.
Questa funzione consente
di modificare le voci visua-
lizzate nei 3 display infor-
mativi.
Questa funzione consente
di regolare la luminosità
del pannello dello stru-
mento multifunzione.
Time Trip
UnitDisplayBrightness
Questa funzione consente
di regolare l’orologio digi-
tale.
Questa funzione consente
di azzerare tutte le voci,
eccetto il totalizzatore
contachilometri e l’orolo-
gio digitale.
ClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
UB5CH1H0.book Page 12 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-13
3
3. Mentre la voce selezionata lampeggia,
premere il tasto “RESET” per 2 secon-
di.
4. Premere l’interruttore dei menu per tornare al menu della modalità di re-
golazione.

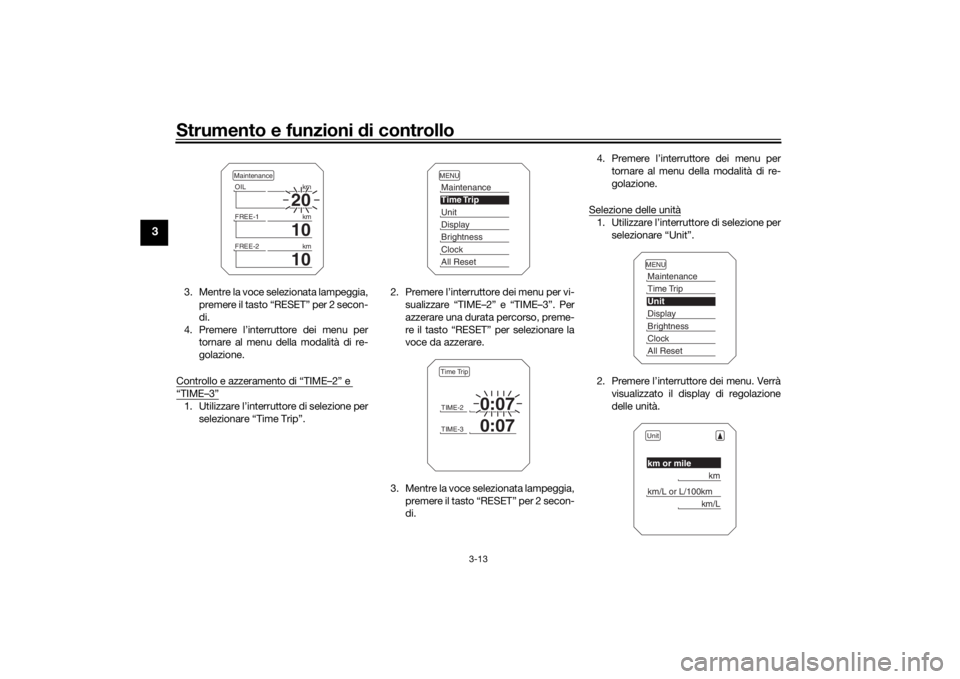

Controllo e azzeramento di “TIME–2” e “TIME–3”1. Utilizzare l’interruttore di selezione per selezionare “Time Trip”. 2. Premere l’interruttore dei menu per vi-
sualizzare “TIME–2” e “TIME–3”. Per
azzerare una durata percorso, preme-
re il tasto “RESET” per selezionare la
voce da azzerare.
3. Mentre la voce selezionata lampeggia, premere il tasto “RESET” per 2 secon-
di. 4. Premere l’interruttore dei menu per
tornare al menu della modalità di re-
golazione.
Selezione delle unità
1. Utilizzare l’interruttore di selezione per selezionare “Unit”.
2. Premere l’interruttore dei menu. Verrà visualizzato il display di regolazione
delle unità.
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetUnitkm or mile
km
km/L or L/100km
km/L
UB5CH1H0.book Page 13 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-14
3
NOTA Tenere selezionati i chilometri: Saltare
al passo 5.
 Selezionare miglia o chilometri: Conti-
nuare con il passo 3.3. Premere l’interruttore dei menu, quin-
di utilizzare l’interruttore di selezione
per passare tra “km” o “mile”, quindi
premere l’interruttore dei menu per
confermare la selezione.NOTAQuando sono selezionati i chilometri,
si possono impostare “L/100km” o
“km/L” come unità del display del
consumo di carburante. Continuare
con il passo 4. 
Quando sono selezionate le miglia, le
unità del display del consumo di car-
burante verranno impostate su
“MPG”. Saltare al passo 6.
4. Utilizzare l’interruttore di selezione per
spostarsi da “km or mile” su “km/L or
L/100km”.
5. Premere l’interruttore dei menu, quin- di utilizzare l’interruttore di selezione
per passare tra “km/L” e “L/100km”,
quindi premere l’interruttore dei menu
per confermare la selezione.
6. Utilizzare l’interruttore di selezione per selezionare “ ” e premere l’interrutto-
re dei menu per tornare al menu della
modalità di regolazione.

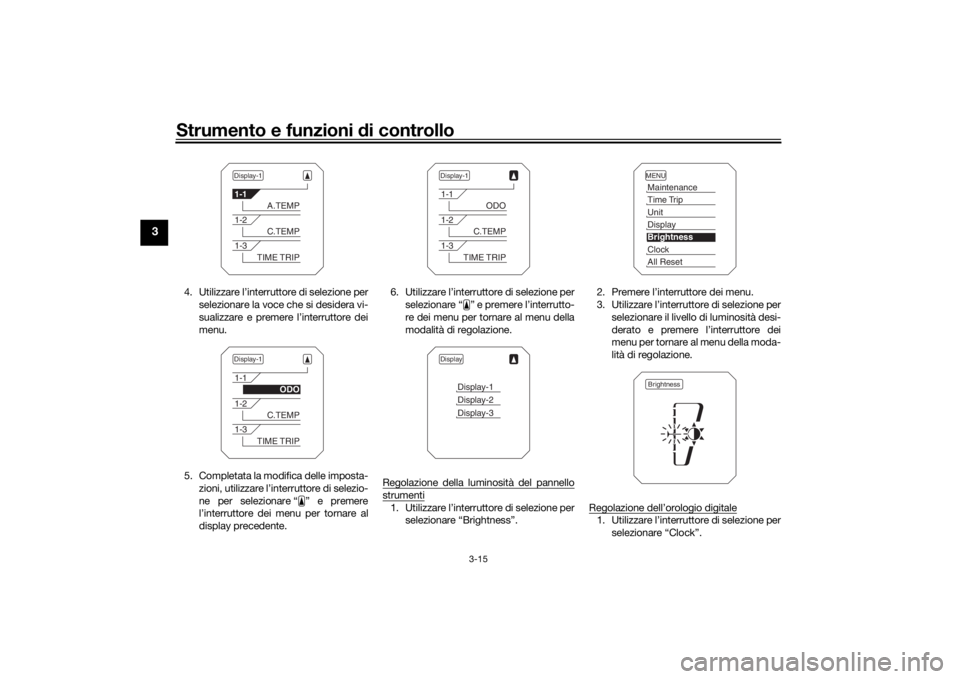

Selezione delle voci visualizzate1. Utilizzare l’interruttore di selezione per selezionare “Display”. 2. Premere l’interruttore dei menu, utiliz-
zare l’interruttore di selezione per se-
lezionare il display da modificare e
premere di nuovo l’interruttore dei
menu.
3. Utilizzare l’interruttore di selezione per selezionare la voce da modificare e
premere l’interruttore dei menu.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetDisplay
Display-1Display-2Display-3
UB5CH1H0.book Page 14 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-15
3
4. Utilizzare l’interruttore di selezione per
selezionare la voce che si desidera vi-
sualizzare e premere l’interruttore dei
menu.
5. Completata la modifica delle imposta- zioni, utilizzare l’in terruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore dei menu per tornare al
display precedente. 6. Utilizzare l’interruttore di selezione per
selezionare “ ” e premere l’interrutto-
re dei menu per tornare al menu della
modalità di regolazione.
Regolazione della luminosità del pannello
strumenti1. Utilizzare l’interruttore di selezione per selezionare “Brightness”. 2. Premere l’interruttore dei menu.
3. Utilizzare l’interruttore di selezione per
selezionare il livello di luminosità desi-
derato e premere l’interruttore dei
menu per tornare al menu della moda-
lità di regolazione.
Regolazione dell’orologio digitale
1. Utilizzare l’interruttore di selezione per selezionare “Clock”.
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetBrightness
UB5CH1H0.book Page 15 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-16
3
2. Premere l’interruttore dei menu.
3. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare l’interruttore di
selezione per regolare le ore.
4. Premere l’interruttore dei menu; le ci- fre dei minuti iniziano a lampeggiare.
5. Utilizzare l’interruttore di selezione per regolare i minuti. 6. Premere l’interruttore dei menu per
tornare al menu della modalità di re-
golazione.
Azzeramento di tutte le voci visualizzate
1. Utilizzare l’interruttore di selezione per selezionare “All Reset”.
2. Premere l’interruttore dei menu.
3. Utilizzare l’interruttore di selezione per selezionare “YES” e premere l’inter-
ruttore dei menu.
NOTAIl totalizzatore contachilometri e l’orologio
digitale non possono essere azzerati.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetClock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
All Reset
YESNO
UB5CH1H0.book Page 16 Monday, August 6, 2018 10:01 AM
