Periodiek on derhoud en afstelling
6-24
6
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is. LET
OP: Een onjuiste kettin gspanning
lei dt tot over belastin g van d e motor
en an dere essentiële on der delen
van de machine en kan resulteren in
overslaan of breken van d e ketting.
Als de spannin g van d e aandrijfket-
tin g meer dan 50.0 mm (1.97 in) be-
d raa gt, kan d e kettin g het frame, de
achter bru g en an dere delen be-
scha dig en. Hou d om dit te voorko-
men de kettin gspanning b innen de
g especificeer de waar den.
[DCA17791]
DAU74260
Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
Spannin
g aan drijfkettin g:
5.0–15.0 mm (0.20–0.59 in)
1. Wielasmoer
2. Borgmoer
2
1
1. Stelbout spanning aandrijfketting
2. Aandrijfkettingspanner
3. Uitlijnmerkteken
Aanhaalmomenten: Wielasmoer: 150 N·m (15 kgf·m, 111 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a)(b)
1
2
3
UBD5D0D0.book Page 24 Thursday, April 5, 2018 5:14 PM

Periodiek on derhou d en afstelling
6-25
6
DAU23026
Aan drijfkettin g reini gen en sme-
renDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in de re gen of in vochti ge ge-
b ie den is gere den.1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reini g d e aan drijfkettin g niet met
stoomreini gers, ho ged rukreini gers
of on geschikte oplosmi ddelen om
scha de aan d e O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met speciale smering voor o-ringkettin-
gen. LET OP: Breng g een motorolie
of an dere smeermi ddelen aan op de aan
drijfkettin g, deze kunnen stof-
fen bevatten die de O-rin gen kun-
nen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buitenb ehuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van ka bels. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBD5D0D0.book Page 25 Thursday, April 5, 2018 5:14 PM

Periodiek on derhoud en afstelling
6-26
6
DAU23115
Controleren en smeren van gas-
g reep en gaskab elDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpe dalenDe werking van het re m- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aanbevolen smeermi ddel:
Lithiumvet
UBD5D0D0.book Page 26 Thursday, April 5, 2018 5:14 PM

Periodiek on derhou d en afstelling
6-27
6
DAU23144

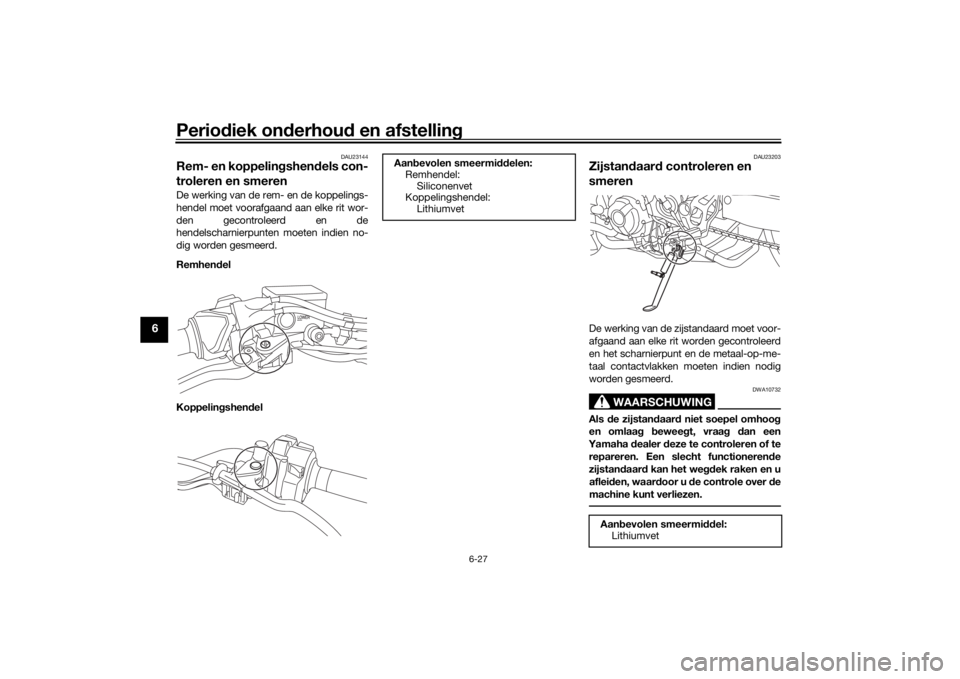

Rem- en koppelin gshen dels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23203
Zijstan daar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaag beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UBD5D0D0.book Page 27 Thursday, April 5, 2018 5:14 PM

Periodiek on derhoud en afstelling
6-28
6
DAUM1653

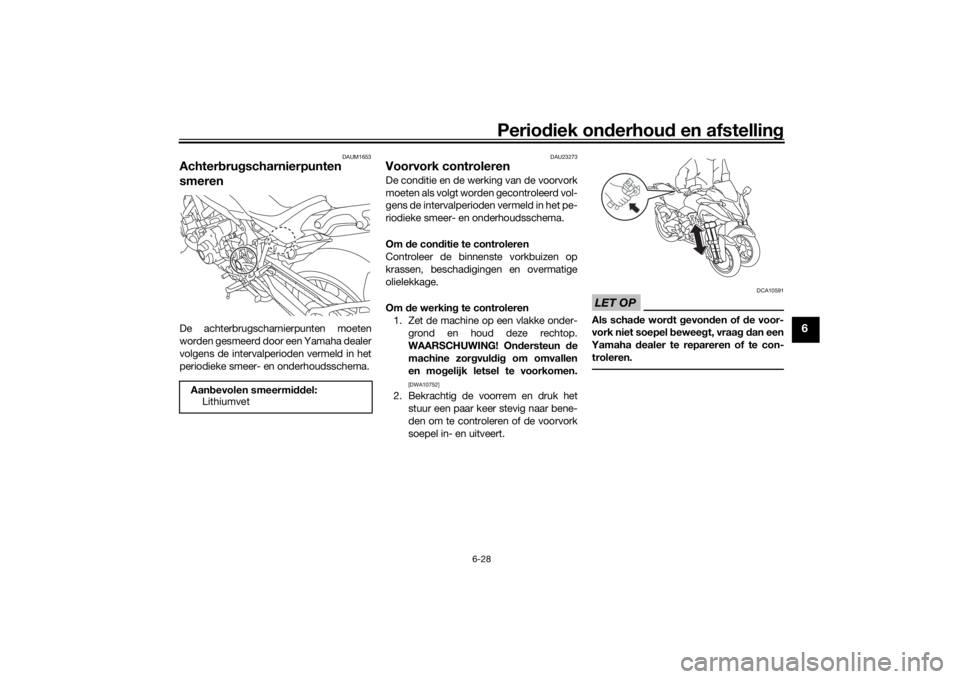

Achterbru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
Aan bevolen smeermi ddel:
Lithiumvet
UBD5D0D0.book Page 28 Thursday, April 5, 2018 5:14 PM

Periodiek on derhou d en afstelling
6-29
6
DAU84950
Het stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. Daarom moet de werking
van het stuursysteem door een Yamaha
dealer worden gecontroleerd volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
DAU84960
De balhoof dla gers smerenDe balhoofdlagers moeten door een
Yamaha dealer worden gesmeerd volgens de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU84970
De wiella gers controlerenDe wiellagers voor en achter moeten door
een Yamaha dealer worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke onderhoudsschema.
Aan bevolen smeermi ddel:
Ureumvet
UBD5D0D0.book Page 29 Thursday, April 5, 2018 5:14 PM

Periodiek on derhoud en afstelling
6-30
6
DAU50212

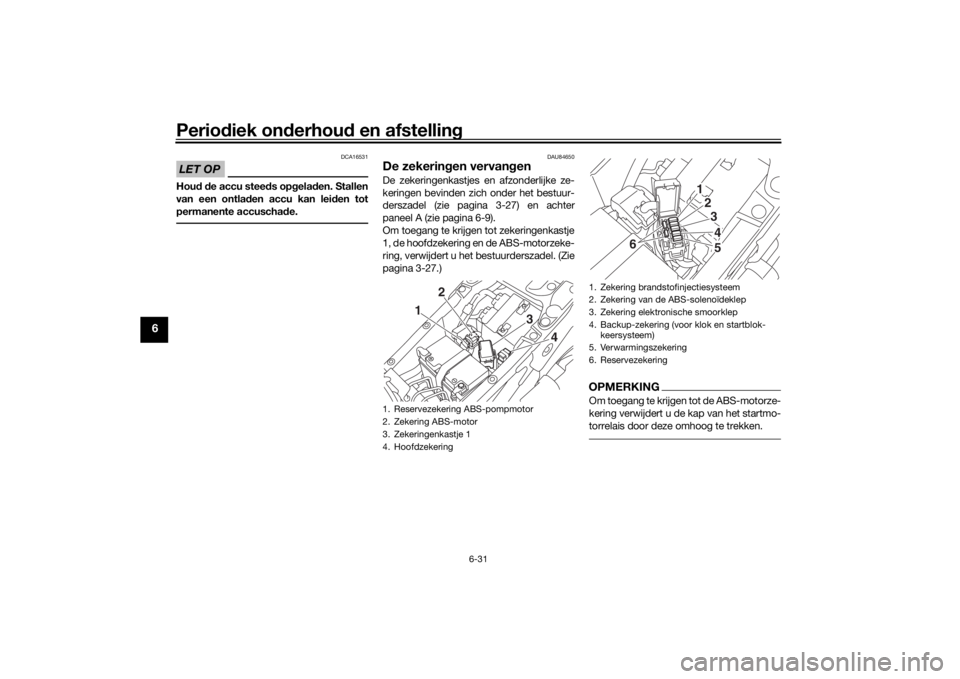

AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-27.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en g evaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel ged uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buu
rt van d e accu en zor g voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het contactslot uit en haal
eerst de neg atieve ka bel en d aarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens d e
accu te plaatsen het contactslot uit
en sluit eerst de positieve ka bel en
d aarna de ne gatieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)2 1
3
UBD5D0D0.book Page 30 Thursday, April 5, 2018 5:14 PM

Periodiek on derhou d en afstelling
6-31
6
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU84650

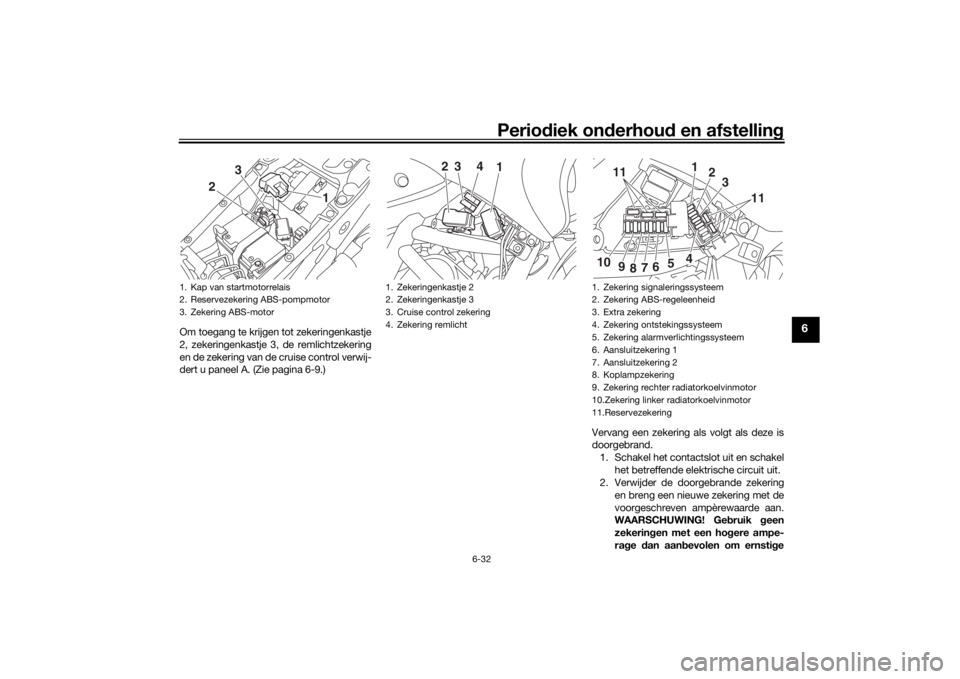

De zekerin gen vervan genDe zekeringenkastjes en afzonderlijke ze-
keringen bevinden zich onder het bestuur-
derszadel (zie pagina 3-27) en achter
paneel A (zie pagina 6-9).
Om toegang te krijgen tot zekeringenkastje
1, de hoofdzekering en de ABS-motorzeke-
ring, verwijdert u het bestuurderszadel. (Zie
pagina 3-27.)
OPMERKINGOm toegang te krijgen tot de ABS-motorze-
kering verwijdert u de kap van het startmo-
torrelais door deze omhoog te trekken.
1. Reservezekering ABS-pompmotor
2. Zekering ABS-motor
3. Zekeringenkastje 1
4. Hoofdzekering
1 2
34
1. Zekering brandstofinjectiesysteem
2. Zekering van de ABS-solenoïdeklep
3. Zekering elektronische smoorklep
4. Backup-zekering (voor klok en startblok-keersysteem)
5. Verwarmingszekering
6. Reservezekering
1234
65
UBD5D0D0.book Page 31 Thursday, April 5, 2018 5:14 PM

Periodiek on derhoud en afstelling
6-32
6
Om toegang te krijgen tot zekeringenkastje
2, zekeringenkastje 3, de remlichtzekering
en de zekering van de cruise control verwij-
dert u paneel A. (Zie pagina 6-9.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Schakel het contactslot uit en schakel het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge1. Kap van startmotorrelais
2. Reservezekering ABS-pompmotor
3. Zekering ABS-motor
2 3
1
1. Zekeringenkastje 2
2. Zekeringenkastje 3
3. Cruise control zekering
4. Zekering remlicht
2
3
41
1. Zekering signaleringssysteem
2. Zekering ABS-regeleenheid
3. Extra zekering
4. Zekering ontstekingssysteem
5. Zekering alarmverlichtingssysteem
6. Aansluitzekering 1
7. Aansluitzekering 2
8. Koplampzekering
9. Zekering rechter radiatorkoelvinmotor
10.Zekering linker radiatorkoelvinmotor
11.Reservezekering
11 1
2
3
11
10 9876 5 4
UBD5D0D0.book Page 32 Thursday, April 5, 2018 5:14 PM

Periodiek on derhou d en afstelling
6-33
6
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.[DWA15132]
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU72980
Voertui gverlichtin gDit model is volledig uitgerust met lampen
van het LED-type. Er zijn geen vervangbare
gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Zekering ABS-motor: 30.0 A
Zekering cruise control: 1.0 A
Remlicht zekering:
1.0 A
Voor geschreven zekerin gen (zeke-
rin genkastje 1):
Zekering brandstofinjectiesysteem: 25.0 A
Zekering van de ABS-solenoïde-
klep: 20.0 A
Zekering elektronische smoorklep:
7.5 A
Backup-zekering: 7.5 A
Heater fuse: 10.0 A
Voor geschreven zekerin gen (zeke-
rin genkastje 2):
Zekering signaleringssysteem: 7.5 A
Zekering ABS-regeleenheid:
5.0 A
Extra zekering: 5.0 A
Zekering ontstekingssysteem: 15.0 A
Voor geschreven zekerin gen (zeke-
rin genkastje 3):
Circuitzekering alarmverlichtingssy-
steem:
7.5 A
Aansluitzekering 1: 2.0 A
Aansluitzekering 2: 2.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Koplampzekering: 10.0 A
UBD5D0D0.book Page 33 Thursday, April 5, 2018 5:14 PM
