AUX YAMAHA NIKEN GT 2019 Manual de utilização (in Portuguese)

ÍndiceInformações relativas à
segurança ......................................... 1-1
Descrição .......................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
Funções dos controlos e
instrumentos .................................... 3-1
Sistema imobilizador ...................... 3-1
Interruptor principal/bloqueio da
direção ........................................ 3-2
Interruptores do guiador................. 3-3
Indicadores luminosos e luzes de
advertência ................................. 3-5
Sistema de controlo de cruzeiro .... 3-8
Contador multifuncional ............... 3-11
Modo D (modo de transmissão) ... 3-19
Alavanca da embraiagem ............. 3-20
Pedal de mudança de
velocidades ............................... 3-20
Sistema de mudança rápida de
velocidade................................. 3-21
Alavanca do travão....................... 3-22
Pedal do travão ............................ 3-22
ABS .............................................. 3-22
Sistema de controlo de tração ..... 3-23
Tampa do depósito de combustível ............................... 3-25
Combustível ................................. 3-26 Tubo de descarga do depósito
de combustível .......................... 3-28
Conversor catalítico ...................... 3-28
Assentos ....................................... 3-29
Cabo porta-capacete .................... 3-30
Compartimento de armazenagem ............................ 3-31
Espelhos retrovisores.................... 3-32
Ajuste da forquilha dianteira ......... 3-32
Ajuste do amortecedor ................. 3-33
Tomadas CC auxiliares ................. 3-35
Descanso lateral ........................... 3-36
Sistema de corte do circuito de ignição ....................................... 3-36
Para sua segurança – verificações
prévias à utilização ........................... 4-1
Utilização e questões importantes
relativas à con dução ........................ 5-1
Colocar o motor em funcionamento ............................. 5-1
Mudança de velocidades ................ 5-2
Sugestões para a redução do
consumo de combustível ............ 5-3
Rodagem do motor ......................... 5-4
Estacionamento .............................. 5-4
Manutenção perió dica e ajustes ..... 6-1
Jogo de ferramentas ....................... 6-2 Tabelas de manutenção
periódica ..................................... 6-3
Tabela de manutenção periódica para o sistema de controlo das
emissões ..................................... 6-3
Tabela de lubrificação e manutenção geral ....................... 6-5
Remoção e instalação do
painel ......................................... 6-10
Verificação das velas de ignição ....................................... 6-11
Lata ............................................... 6-12
Óleo do motor............................... 6-12
Porquê Yamalube ......................... 6-15
Refrigerante .................................. 6-15
Elemento do filtro de ar ................ 6-16
Verificação da velocidade de ralenti do motor ......................... 6-17
Verificação da folga do punho do acelerador ................................. 6-17
Folga das válvulas ........................ 6-17
Pneus ............................................ 6-18
Rodas de liga................................ 6-20
Ajuste da folga da alavanca da embraiagem .............................. 6-21
Verificação da folga da alavanca
do travão ................................... 6-21
Interruptores das luzes dos travões....................................... 6-22
Verificação das pastilhas dos travões da frente e de trás ........ 6-22UB5BP0P0.book Page 1 Tuesday, September 4, 2018 4:46 PM

Descrição
2-1
2
PAU10411
Vista esquerda
2
1
1
3,4
5
6
7
8
9
10
1. Tomada CC auxiliar (página 3-35)
2. Bateria (página 6-32)
3. Compartimento de armazenagem (página 3-31)
4. Jogo de ferramentas (página 6-2)
5. Fechadura do assento (página 3-29)
6. Ajustador de pré-carga da mola (página 3-33)
7. Ajustador da força amortecedora de recuo (página 3-33)
8. Pedal de mudança de velocidades (página 3-20) 9. Cavilha de drenagem do óleo do motor (página 6-12)
10.Cartucho do filtro de óleo do motor (página 6-12)
UB5BP0P0.book Page 1 Tuesday, September 4, 2018 4:46 PM

Descrição
2-3
2
PAU10431
Controlos e instrumentos
1
2
7
6
5
3
4
8,9
9
10
1. Alavanca da embraiagem (página 3-20)
2. Interruptores do guiador esquerdo (página 3-3)
3. Tomada CC auxiliar (página 3-35)
4. Módulo do contador multifuncional (página 3-11)
5. Reservatório de líquido do travão dianteiro (página 6-23)
6. Interruptores do guiador direito (página 3-3)
7. Alavanca do travão (página 3-22)
8. Punho do acelerador (página 6-17)9. Aquecedor de punho (página 3-14)
10.Interruptor principal/bloqueio da direção (página 3-2)
UB5BP0P0.book Page 3 Tuesday, September 4, 2018 4:46 PM

Funções dos controlos e instrumentos
3-35
3
PAU85720

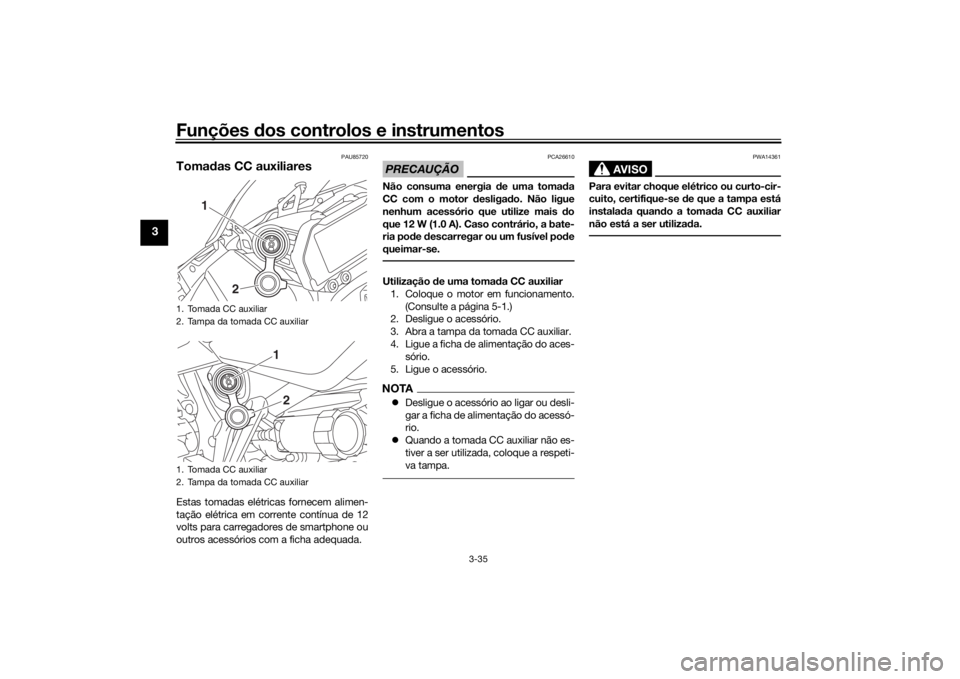

Toma das CC auxiliaresEstas tomadas elétricas fornecem alimen-
tação elétrica em corrente contínua de 12
volts para carregadores de smartphone ou
outros acessórios com a ficha adequada.
PRECAUÇÃO
PCA26610
Não consuma energia de uma toma da
CC com o motor d esligado. Não ligue
nenhum acessório que utilize mais do
que 12 W (1.0 A). Caso contrário, a bate-
ria po de descarregar ou um fusível po de
queimar-se.Utilização de uma toma da CC auxiliar
1. Coloque o motor em funcionamento. (Consulte a página 5-1.)
2. Desligue o acessório.
3. Abra a tampa da tomada CC auxiliar.
4. Ligue a ficha de alimentação do aces- sório.
5. Ligue o acessório.NOTA Desligue o acessório ao ligar ou desli-
gar a ficha de alimentação do acessó-
rio.
 Quando a tomada CC auxiliar não es-
tiver a ser utilizada, coloque a respeti-
va tampa.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
1. Tomada CC auxiliar
2. Tampa da tomada CC auxiliar
1. Tomada CC auxiliar
2. Tampa da tomada CC auxiliar
1
2
12
UB5BP0P0.book Page 35 Tuesday, September 4, 2018 4:46 PM

Manutenção periódica e ajustes
6-34
6

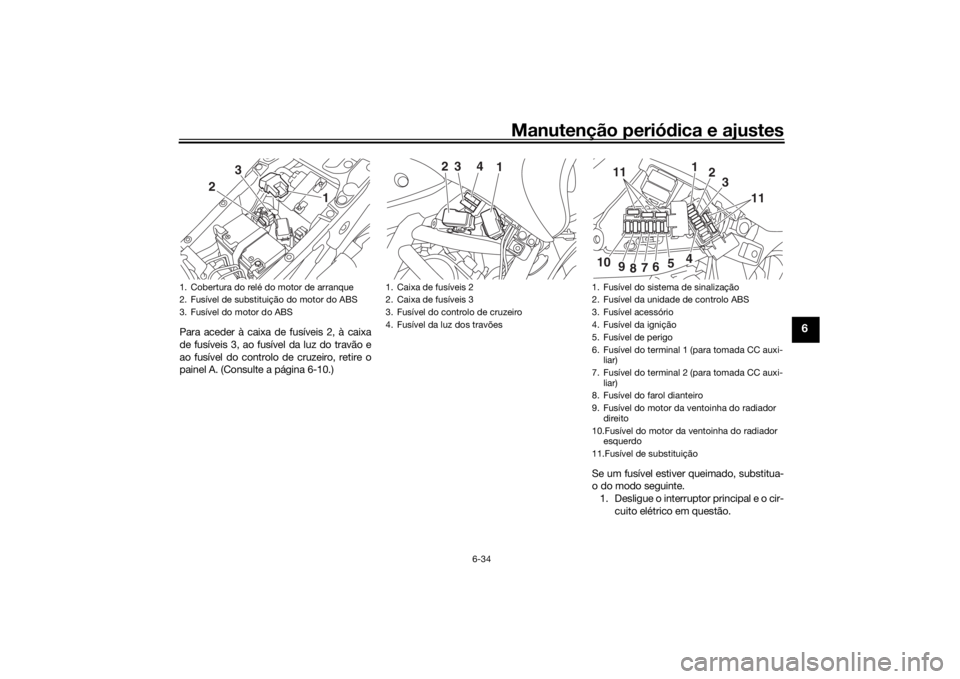

Para aceder à caixa de fusíveis 2, à caixa
de fusíveis 3, ao fusível da luz do travão e
ao fusível do controlo de cruzeiro, retire o
painel A. (Consulte a página 6-10.)
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Desligue o interruptor principal e o cir- cuito elétrico em questão.1. Cobertura do relé do motor de arranque
2. Fusível de substituição do motor do ABS
3. Fusível do motor do ABS
2 3
1
1. Caixa de fusíveis 2
2. Caixa de fusíveis 3
3. Fusível do controlo de cruzeiro
4. Fusível da luz dos travões
2
3
41
1. Fusível do sistema de sinalização
2. Fusível da unidade de controlo ABS
3. Fusível acessório
4. Fusível da ignição
5. Fusível de perigo
6. Fusível do terminal 1 (para tomada CC auxi-
liar)
7. Fusível do terminal 2 (para tomada CC auxi- liar)
8. Fusível do farol dianteiro
9. Fusível do motor da ventoinha do radiador
direito
10.Fusível do motor da ventoinha do radiador esquerdo
11.Fusível de substituição
11 1
2
3
11
10 9876 5 4
UB5BP0P0.book Page 34 Tuesday, September 4, 2018 4:46 PM

Informações para o consumidor
9-2
9

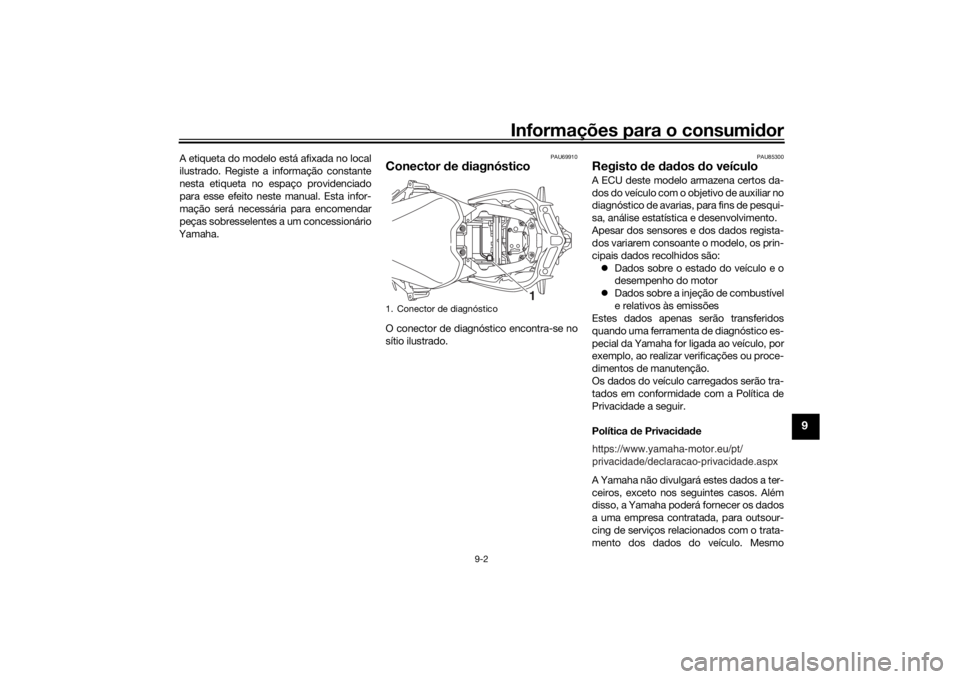

A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dad os do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
 Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privaci dad e
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UB5BP0P0.book Page 2 Tuesday, September 4, 2018 4:46 PM

Índice remissivo
10-2
10
Mudança de velocidades........................ 5-2NNível de líquido dos travões,
verificação .......................................... 6-23
Número de identificação do veículo ....... 9-1
Número de série do motor...................... 9-1
Números de identificação ....................... 9-1OÓleo do motor ....................................... 6-12PPainel, remoção e instalação ................ 6-10
Pastilhas dos travões da frente e de trás, verificação .................................. 6-22
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-28
Pedal de mudança de velocidades ...... 3-20
Pedal do travão..................................... 3-22
Pivôs do braço oscilante, lubrificação ......................................... 6-30
Pneus .................................................... 6-18
Punho e cabo do acelerador, verificação e lubrificação .................... 6-27RRefrigerante .......................................... 6-15
Registo de dados, veículo ...................... 9-2
Rodagem do motor................................. 5-4
Rodas.................................................... 6-20
Rolamentos da direção, lubrificação .... 6-31
Rolamentos de roda, verificação .......... 6-31SSistema de controlo de cruzeiro ............. 3-8
Sistema de controlo de tração ............. 3-23 Sistema de corte do circuito de
ignição................................................ 3-36
Sistema de mudança rápida de velocidade .......................................... 3-21
Sistema imobilizador .............................. 3-1
TTabelas de deteção e resolução de
problemas .......................................... 6-37
Tampa do depósito de combustível..... 3-25
Tomadas CC auxiliares ........................ 3-35
Tubo de descarga do depósito de combustível ........................................ 3-28VVelas de ignição, verificação ................ 6-11
Velocidade de ralenti do motor,
verificação .......................................... 6-17YYamalube ............................................. 6-15
