Veiligheidsinformatie
1-5
1
de richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de plaats
voor de spanbanden zorgvuldig om te
voorkomen dat deze tijdens het trans-
port schuurplekken op de lak veroor-
zaken.
z Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de scooter tijdens het transport
niet overmatig kan stuiteren.DAU57600
Andere aan dachtspunten voor
veili g rij den
z Geef duidelijk richting aan wanneer u
een bocht neemt.
z Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.
z Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
z Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
z Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de
scooter recht, anders kan hij gaan
schuiven.
z De remblokken of remvoeringen kun-
nen nat worden bij het wassen van de
scooter. Controleer de remmen na het
wassen van de scooter, voordat u
gaat rijden.
z Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
z Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van
de scooter en kan uw aandacht aflei-
den van het verkeer. (Zie pagina 1-3.)
UBV3D0D0.book Page 5 Thursday, October 13, 2016 1:54 PM

Beschrijving
2-1
2
DAU63371
Aanzicht linkerzijde
678,91011
123 4 5

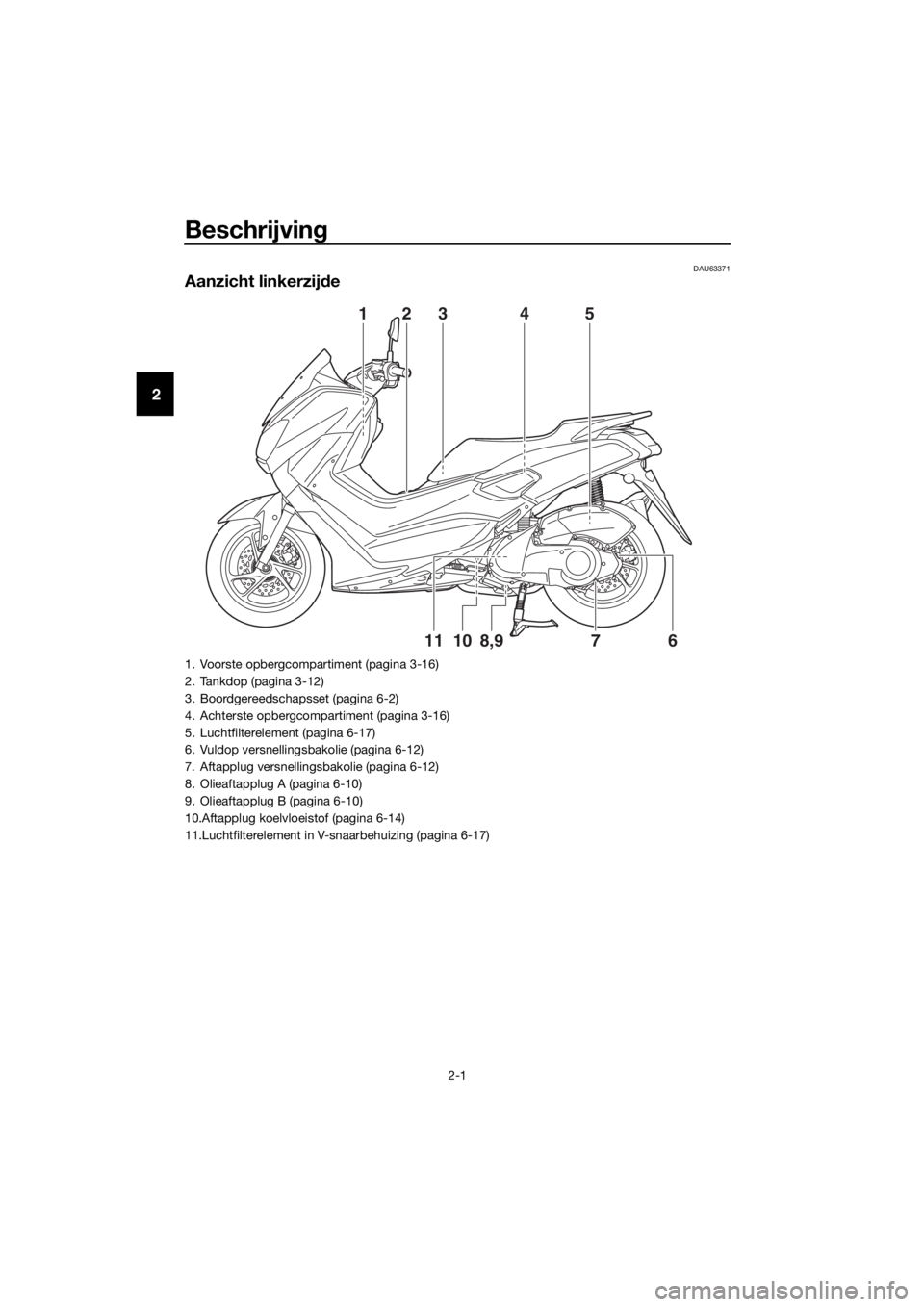

1. Voorste opbergcompartiment (pagina 3-16)
2. Tankdop (pagina 3-12)
3. Boordgereedschapsset (pagina 6-2)
4. Achterste opbergcompartiment (pagina 3-16)
5. Luchtfilterelement (pagina 6-17)
6. Vuldop versnellingsbakolie (pagina 6-12)
7. Aftapplug versnelling
sbakolie (pagina 6-12)
8. Olieaftapplug A (pagina 6-10)
9. Olieaftapplug B (pagina 6-10)
10.Aftapplug koelvloeistof (pagina 6-14)
11.Luchtfilterelement in V-snaarbehuizing (pagina 6-17)
UBV3D0D0.book Page 1 Thursday, October 13, 2016 1:54 PM

Beschrijving
2-2
2
DAU63391
Aanzicht rechterzijde
1 2,34
567
89

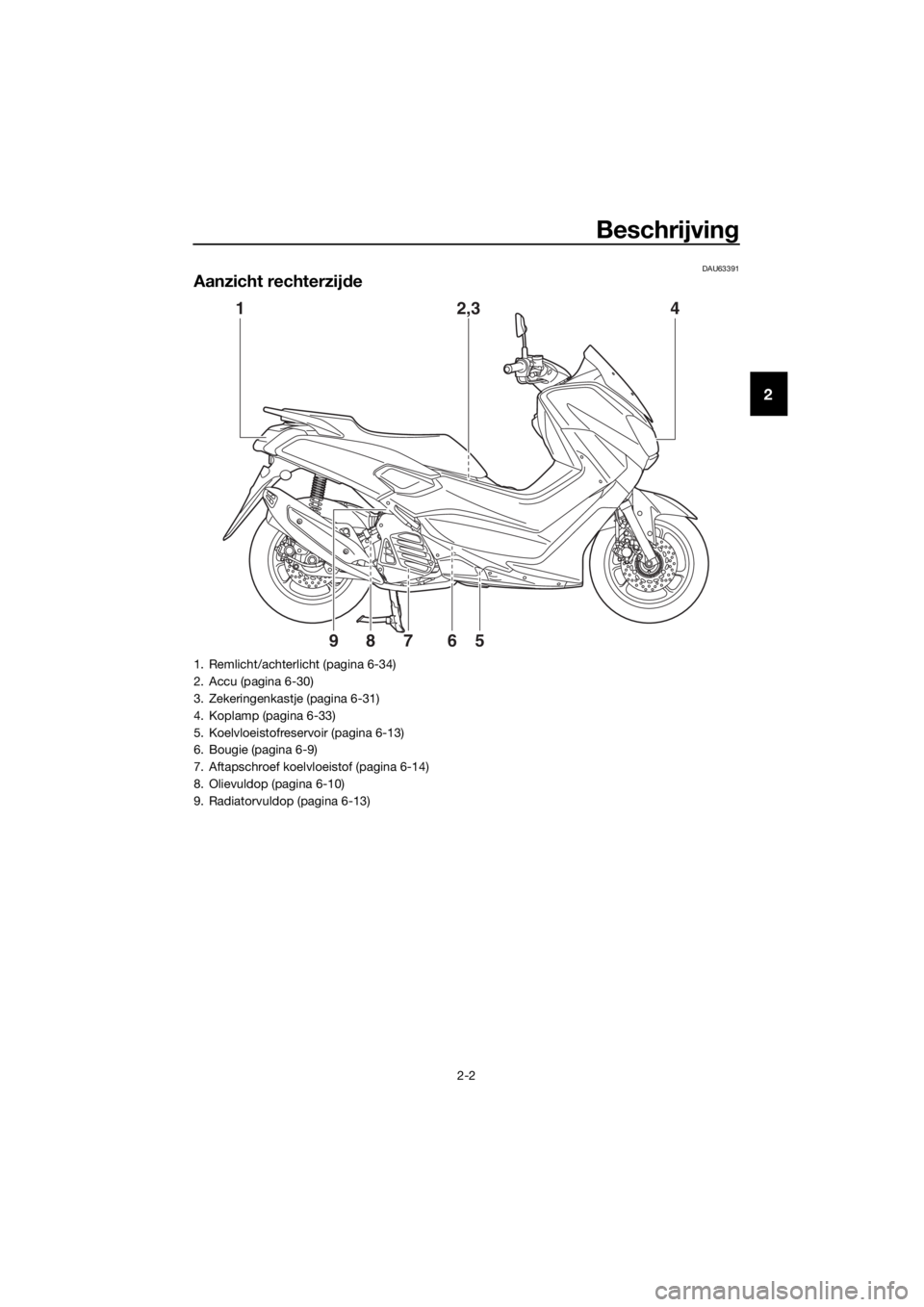

1. Remlicht/achterlicht (pagina 6-34)
2. Accu (pagina 6-30)
3. Zekeringenkastje (pagina 6-31)
4. Koplamp (pagina 6-33)
5. Koelvloeistofreservoir (pagina 6-13)
6. Bougie (pagina 6-9)
7. Aftapschroef koelvloeistof (pagina 6-14)
8. Olievuldop (pagina 6-10)
9. Radiatorvuldop (pagina 6-13)
UBV3D0D0.book Page 2 Thursday, October 13, 2016 1:54 PM

Beschrijving
2-3
2
DAU63401
Bedienin gen en instrumenten
12376854
9
1. Achterremhendel (pagina 3-11)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Vloeistofreservoir achterrem (pagina 6-24)
4. Multifunctionele meter (pagina 3-4)
5. Vloeistofreservoir voorrem (pagina 6-24)
6. Startknop (pagina 3-9)
7. Voorremhendel (pagina 3-10)
8. Gasgreep (pagina 6-19)
9. Contactslot/stuurslot (pagina 3-1)
UBV3D0D0.book Page 3 Thursday, October 13, 2016 1:54 PM

Functies van instrumenten en bed ienin gselementen
3-1
3
DAUN0264
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen van het
contactslot worden hierna beschreven.
OPMERKING
Het contactslot/stuurslot is voorzien van
een afdekplaatje van het sleutelgat. (Zie pa-
gina 3-2 voor het openen en sluiten van het
afdekplaatje van het sleutelgat.)
DAU60600ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-
den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.
OPMERKING
De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat
de sleutel naar “OFF” wordt gedraaid, zelfs
als de motor afslaat.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU1068BLOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.

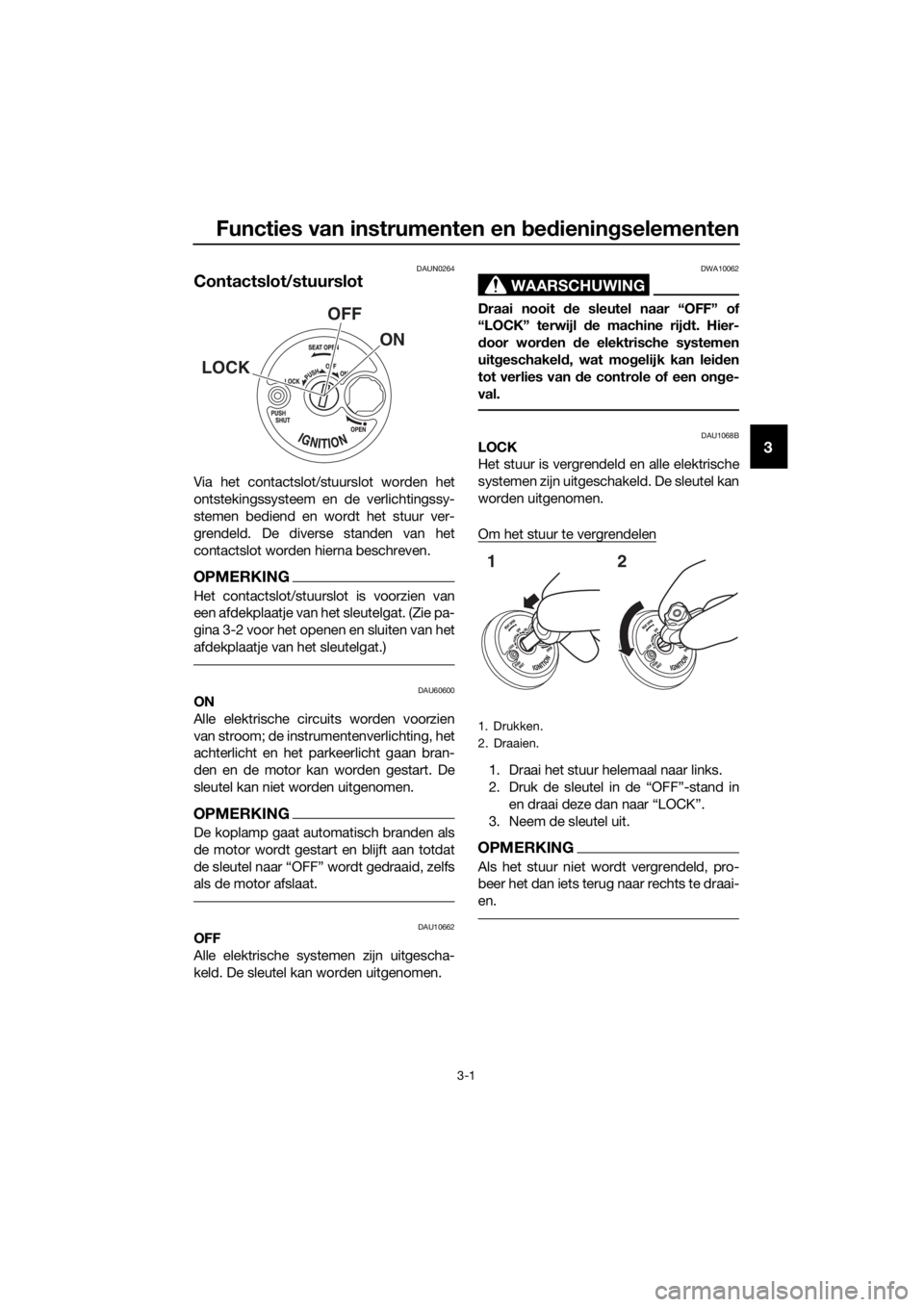

Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
ON
OFF
LOCK
1. Drukken.
2. Draaien.
12
UBV3D0D0.book Page 1 Thursday, October 13, 2016 1:54 PM

Functies van instrumenten en bed iening selementen
3-2
3
Om het stuur te ontgrendelen
Druk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAUN0353
Afdekplaatje van het sleutel gat
Om het afdekplaatje van het sleutelgat te
openen
Steek de sleutelkop in het gat van het af-
dekplaatje zoals afgebeeld en draai dan de
sleutel naar rechts om het afdekplaatje te
openen.
Om het afdekplaatje van het sleutelgat te
sluiten
Druk op de knop “PUSH SHUT” om het af-
dekplaatje van het sleutelgat te sluiten.

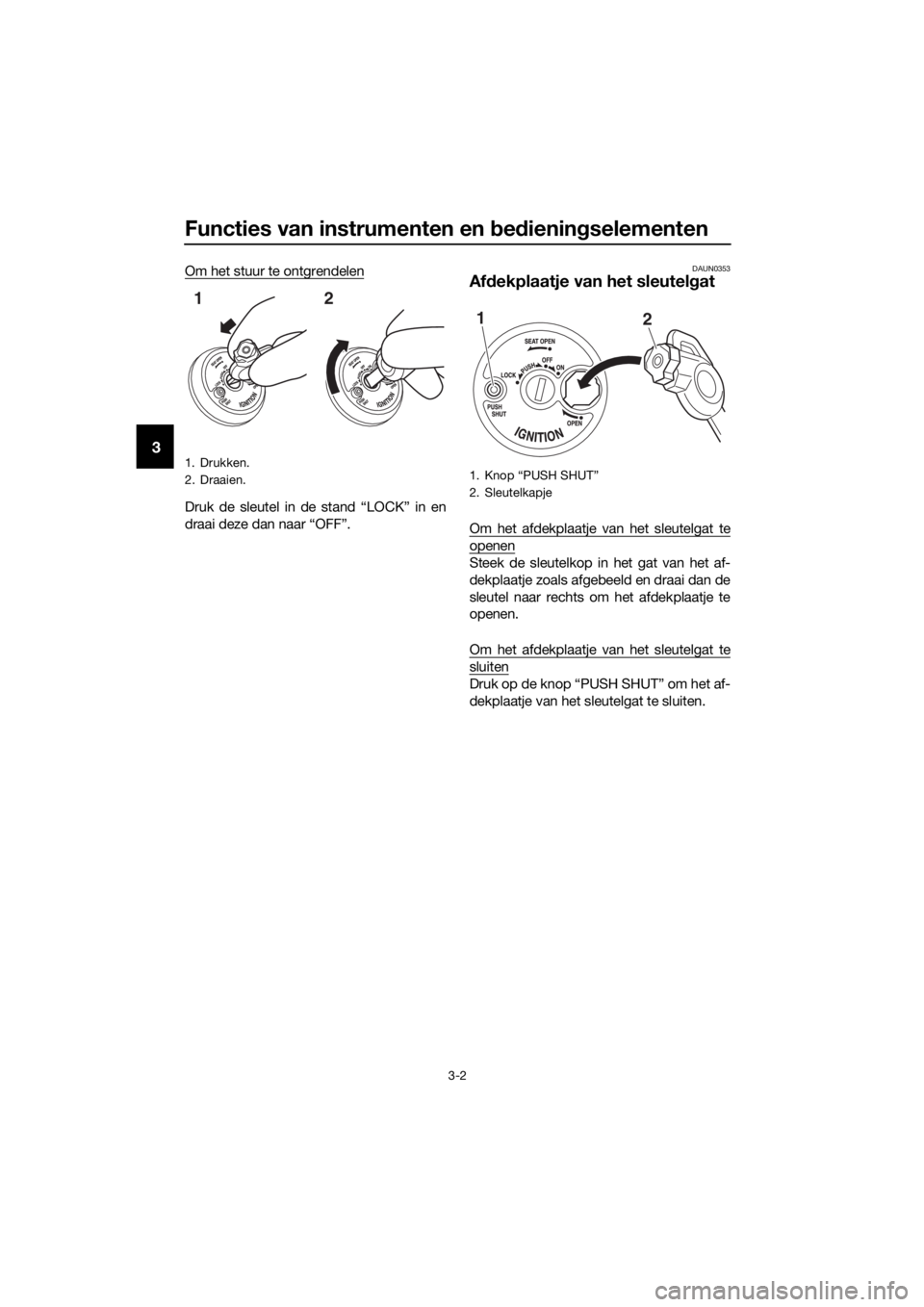

1. Drukken.
2. Draaien.
12
1. Knop “PUSH SHUT”
2. Sleutelkapje
12
UBV3D0D0.book Page 2 Thursday, October 13, 2016 1:54 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
DAU4939C
Controlelampjes en waarschu-
win gslampjes
DAU11032Controlelampjes
richtin gaanwijzers “ ” en “ ”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU67441Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen.
Het elektrische circuit van het waarschu-
wingslampje kan worden gecontroleerd
door het contactslot in te schakelen. Het
waarschuwingslampje moet enkele secon-
den oplichten en dan uitgaan. Als het waarschuwingslampje niet oplicht
wanneer u het contactslot inschakelt of als
het waarschuwingslampje blijft branden,
laat het elektrische circuit dan controleren
door een Yamaha dealer.
LET OP
DCA10022
Laat
de motor niet draaien terwijl deze
oververhit is.
OPMERKING
Als de motor oververhit raakt, staan op pa-
gina 6-41 nadere instructies vermeld.
DAU73171Waarschuwin gslampje
motorstorin g“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden, vraag dan
uw Yamaha dealer om de machine na te
zien.
DAUU1810ABS-waarschuwin gslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje: z niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
z gaat branden of knipperen tijdens het
rijden

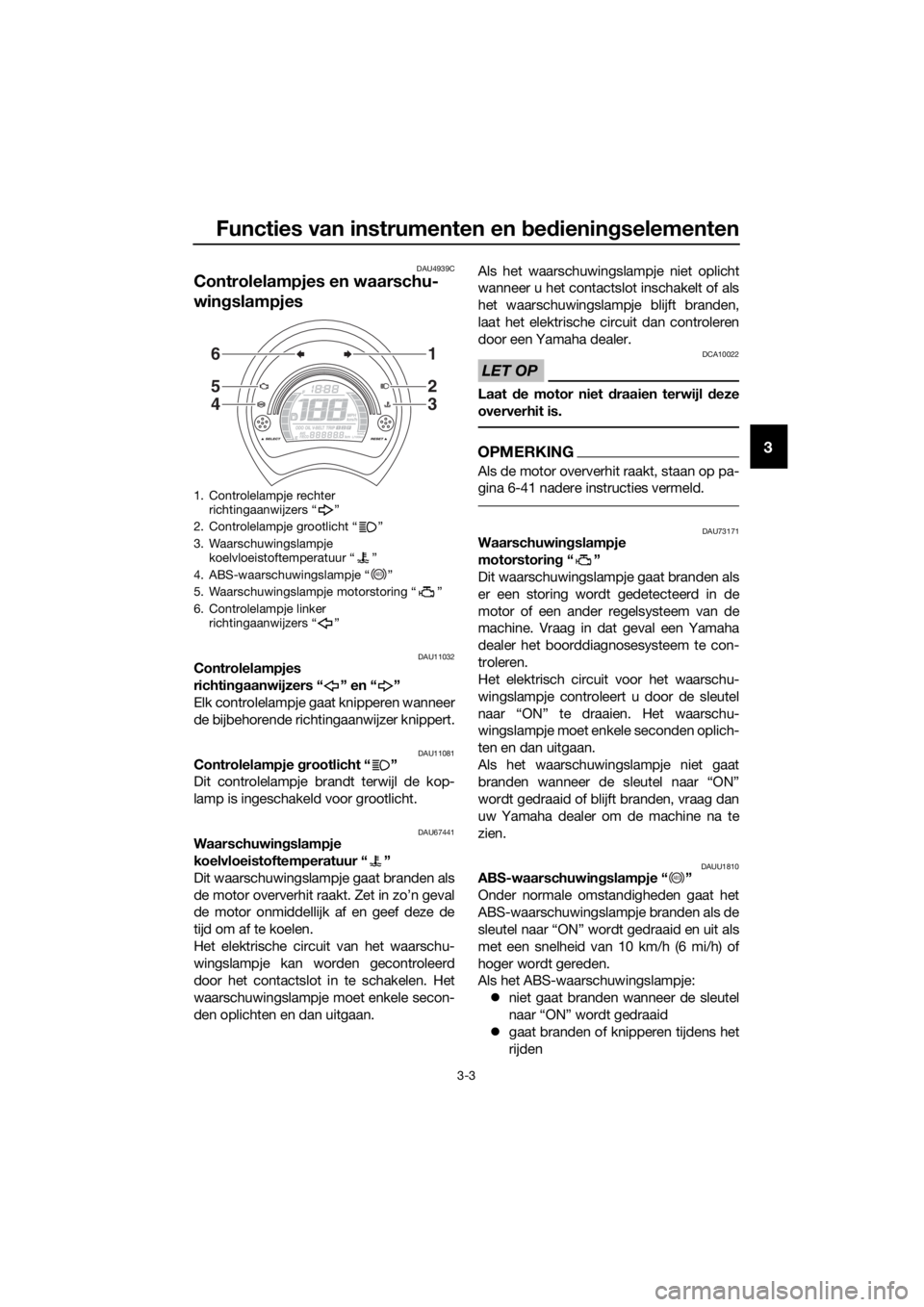

1. Controlelampje rechter
richtingaanwijzers “ ”
2. Controlelampje grootlicht “ ”
3. Waarschuwingslampje koelvloeistoftemperatuur “ ”
4. ABS-waarschuwingslampje “ ”
5. Waarschuwingslampje motorstoring “ ”
6. Controlelampje linker richtingaanwijzers “ ”
6
5
4
1
2
3
ABS
ABS
UBV3D0D0.book Page 3 Thursday, October 13, 2016 1:54 PM

Functies van instrumenten en bed iening selementen
3-4
3
zniet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren. (Zie pagina 3-11 voor uitleg over de wer-
king van het ABS-systeem.)

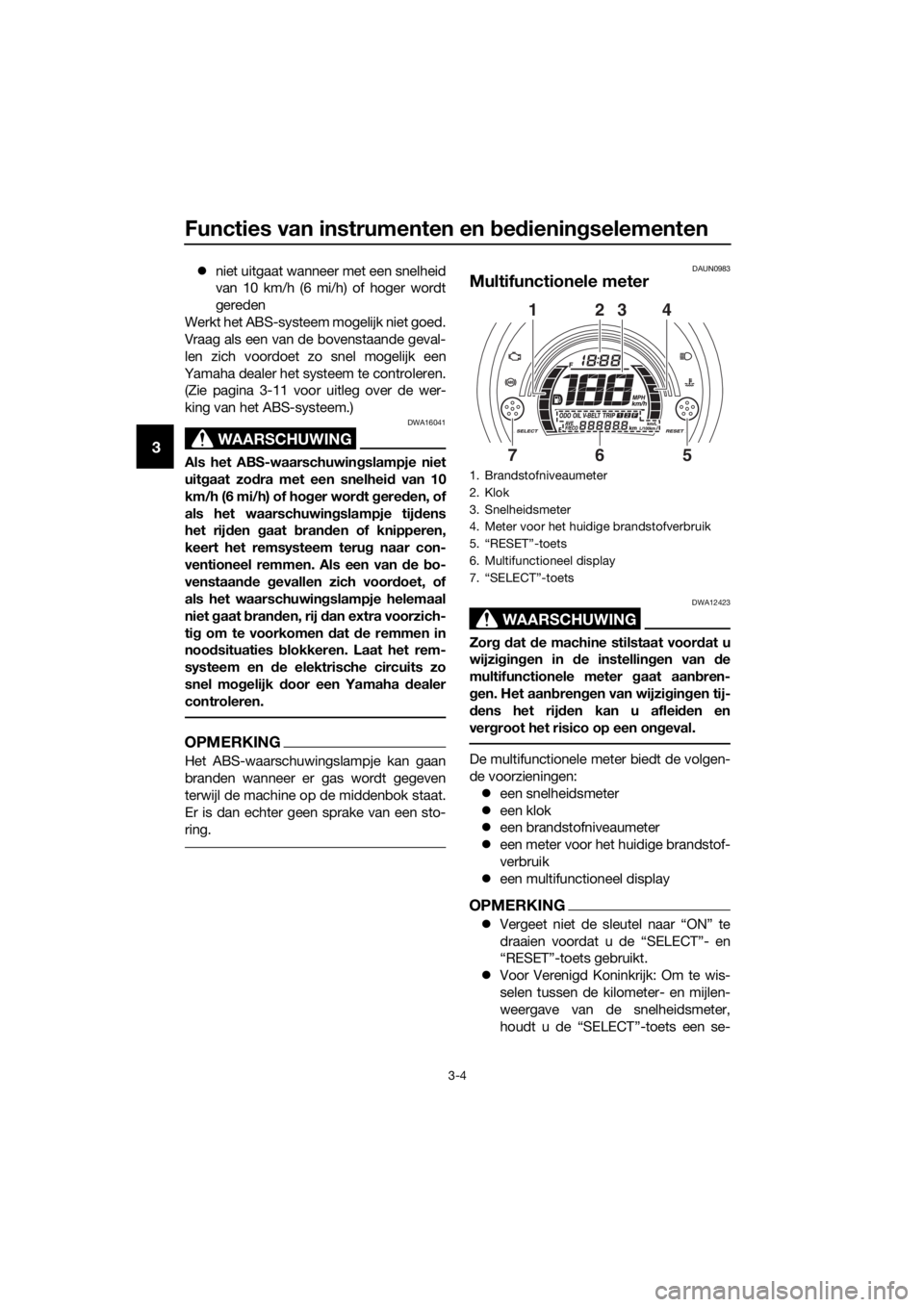

WAARSCHUWING
DWA16041
Als het ABS-waarschuwin gslampje niet
uit gaat zo dra met een snelhei d van 10
km/h (6 mi/h) of ho ger wor dt g ere den, of
als het waarschuwin gslampje tij dens
het rij den gaat bran den of knipperen,
keert het remsysteem teru g naar con-
ventioneel remmen. Als een van d e bo-
venstaan de gevallen zich voor doet, of
als het waarschuwin gslampje helemaal
niet gaat bran den, rij dan extra voorzich-
ti g om te voorkomen dat de remmen in
noo dsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mo gelijk door een Yamaha d ealer
controleren.
OPMERKING
Het ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven
terwijl de machine op de middenbok staat.
Er is dan echter geen sprake van een sto-
ring.
DAUN0983
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in de instellin gen van d e
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
De multifunctionele me ter biedt de volgen-
de voorzieningen:
z een snelheidsmeter
z een klok
z een brandstofniveaumeter
z een meter voor het huidige brandstof-
verbruik
z een multifunctioneel display
OPMERKING
zVergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
z Voor Verenigd Koninkrijk: Om te wis-
selen tussen de kilometer- en mijlen-
weergave van de snelheidsmeter,
houdt u de “SELECT”-toets een se-
1. Brandstofniveaumeter
2. Klok
3. Snelheidsmeter
4. Meter voor het huidige brandstofverbruik
5. “RESET”-toets
6. Multifunctioneel display
7. “SELECT”-toets
2314
675
UBV3D0D0.book Page 4 Thursday, October 13, 2016 1:54 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
conde lang ingedrukt terwijl de multi-
functionele meter de kilometerteller,
ritteller 1 of ritteller 2 weergeeft.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Klok

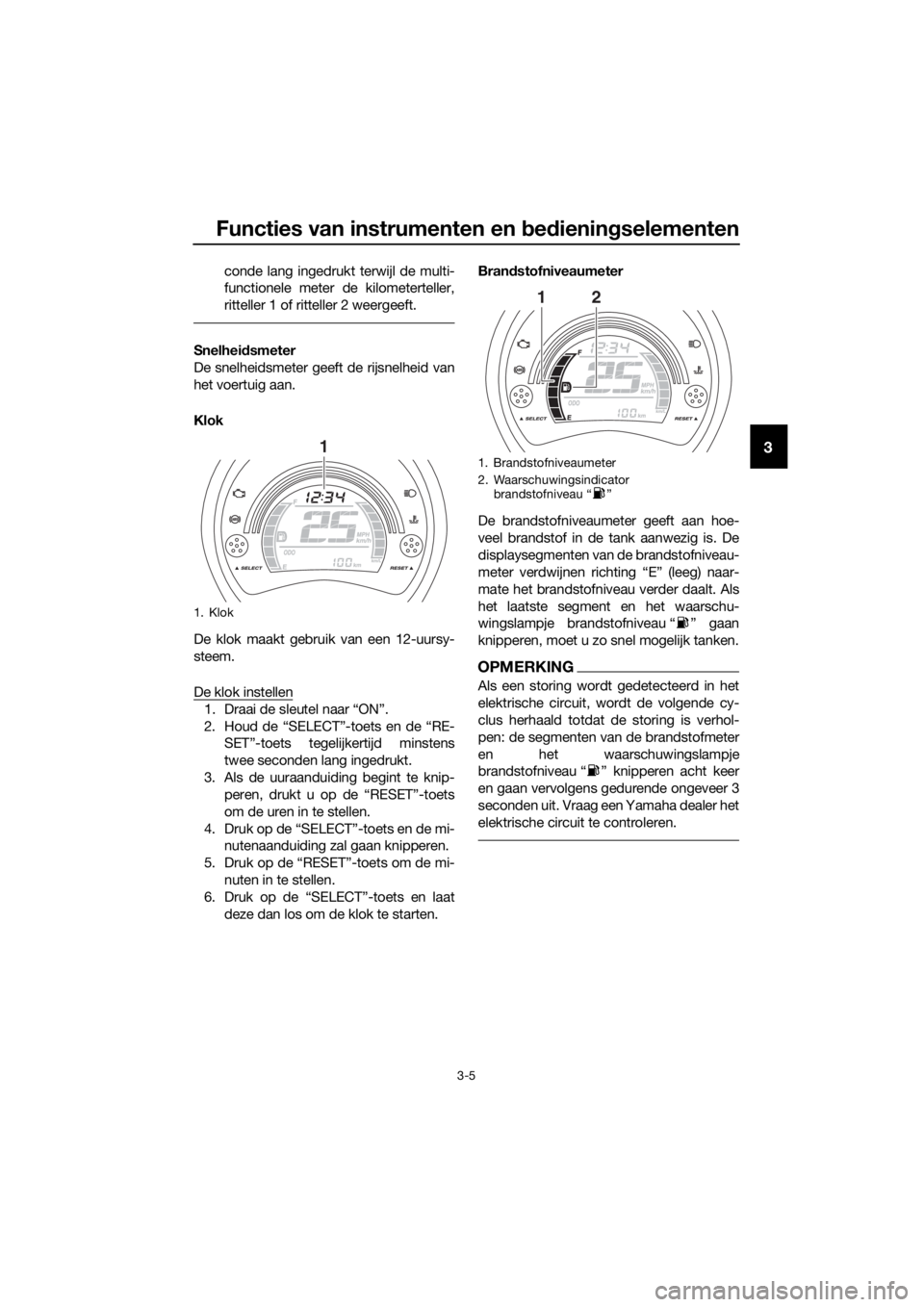

De klok maakt gebruik van een 12-uursy-
steem.
De klok instellen
1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RE- SET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
3. Als de uuraanduiding begint te knip- peren, drukt u op de “RESET”-toets
om de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi- nutenaanduiding zal gaan knipperen.
5. Druk op de “RESET”-toets om de mi- nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten. Bran
dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment en het waarschu-
wingslampje brandstofniveau “ ” gaan
knipperen, moet u zo snel mogelijk tanken.
OPMERKING
Als een storing wordt gedetecteerd in het
elektrische circuit, wordt de volgende cy-
clus herhaald totdat de storing is verhol-
pen: de segmenten van de brandstofmeter
en het waarschuwingslampje
brandstofniveau “ ” knipperen acht keer
en gaan vervolgens gedurende ongeveer 3
seconden uit. Vraag een Yamaha dealer het
elektrische circuit te controleren.
1. Klok
11. Brandstofniveaumeter
2. Waarschuwingsindicator brandstofniveau “ ”
12
UBV3D0D0.book Page 5 Thursday, October 13, 2016 1:54 PM

Functies van instrumenten en bed iening selementen
3-6
3
Meter voor het hui dig e bran dstofver-
b ruik
Deze meter geeft het huidige brandstofver-
bruik weer.
Afhankelijk van de geselecteerde weerga-
vemodus voor het huidige brandstofver-
bruik “F/ECO” nemen de weergegeven
segmenten toe of af. z km/L en MPG (voor het Verenigd Ko-
ninkrijk): Het aantal weergegeven seg-
menten neemt toe naarmate zuiniger
met de machine wordt gereden.
z L/100 km: Het aantal weergegeven
segmenten neemt af naarmate zuini-
ger met de machine wordt gereden.
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen: z een kilometerteller z
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
z een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het laatste segment van de brandstof-
niveaumeter begon te knipperen)
z een weergave huidig brandstofver-
bruik
z een weergave gemiddeld brandstof-
verbruik
z een ritteller olieverversing
z een ritteller V-snaarvervanging
z een indicator olieverversing
z een indicator V-snaarvervanging
Behalve voor Verenigd Koninkrijk:
Druk op de “SELECT”-toets om te wisselen
tussen de weergaven voor kilometerteller
“ODO”, rittellers “TRIP 1” en “TRIP 2”, rit-
teller olieverversing “OIL TRIP”, ritteller V-
snaarvervanging “V-BELT TRIP”, huidig
brandstofverbruik “F/ECO” (km/L of L/100
km) en gemiddeld brandstofverbruik “AVE
F/ECO” (km/L of L/100 km), in de onder-
staande volgorde:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Voor Verenigd Koninkrijk:
Druk op de “SELECT”-toets om te wisselen
tussen de weergaven voor kilometerteller
“ODO”, rittellers “TRIP 1” en “TRIP 2”, rit-
teller olieverversing “OIL TRIP”, ritteller V-
snaarvervanging “V-BELT TRIP”, huidig
brandstofverbruik “F/ECO” (MPG of L/100
km) en gemiddeld brandstofverbruik “AVE
F/ECO” (MPG of L/100 km) in de onder-
staande volgorde:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO

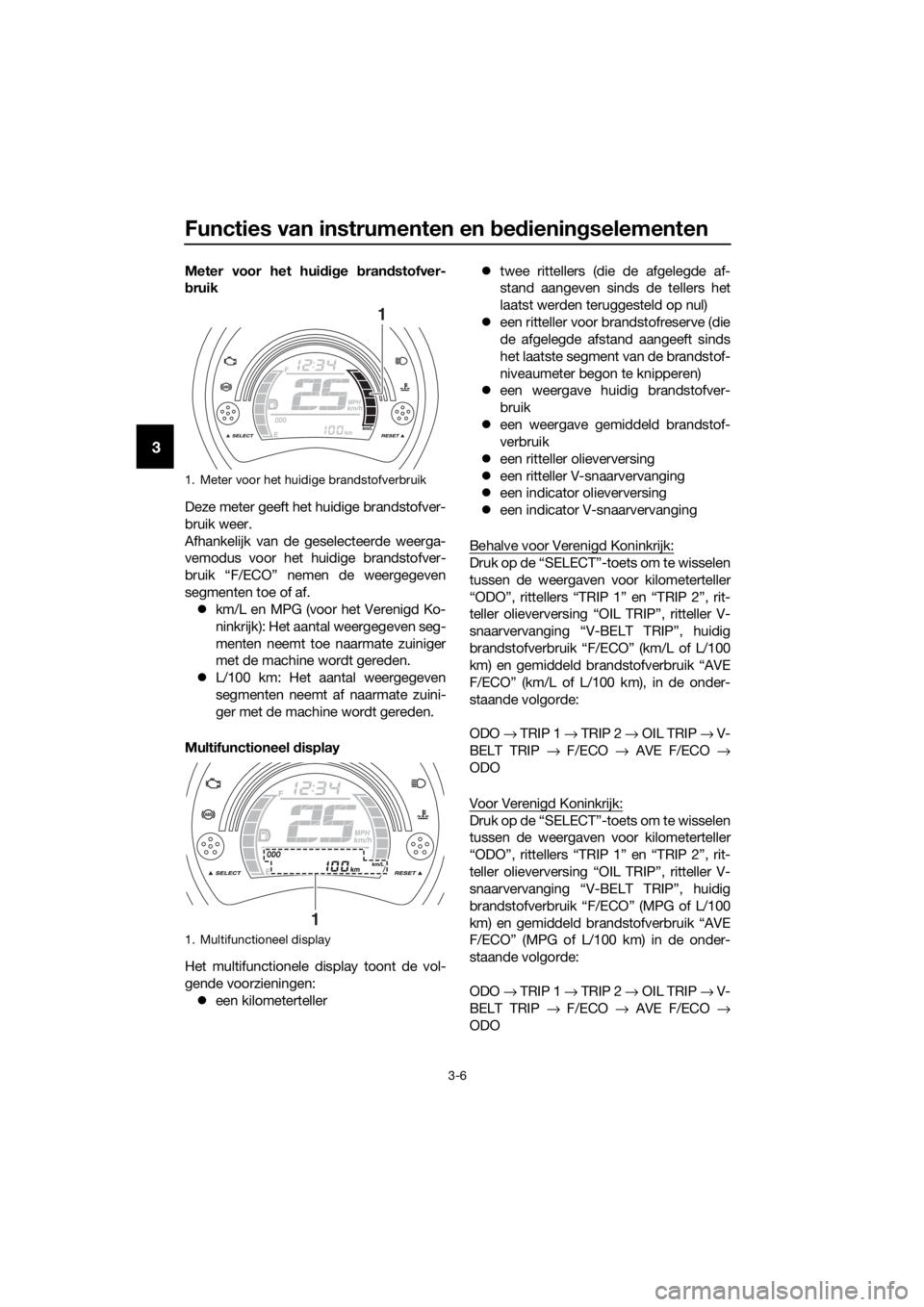

1. Meter voor het huidige brandstofverbruik
1. Multifunctioneel display
1
1
UBV3D0D0.book Page 6 Thursday, October 13, 2016 1:54 PM
