Periodiek on derhou d en afstellin g
6-31
6
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu steed s opgelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU66795
De zekerin gen vervan gen
De zekeringskastjes met de zekeringen
voor afzonderlijke circuits bevinden zich
onder het zadel. (Zie pagina 3-16.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het betreffende elektrische circuit uit, en schakel dan het contact-
slot uit.
2. Open het zadel. (Zie pagina 3-16.)
3. Verwijder de accukap door de schroe- ven los te halen.
1. Zekeringenkastje
1. Hoofdzekering 1
2. Zekering van de ABS-solenoïdeklep
3. Hoofdzekering 2
4. Zekering achterlichtcircuit
5. Zekering signaleringssysteem
6. Zekering ABS-regeleenheid
7. Zekering ABS-motor
8. Reservezekering
1
123456
78
UBV3D0D0.book Page 31 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstelling
6-32
6
4. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
5. Schakel het contactslot in, en schakel
dan het betreffende elektrische circuit
in om te zien of de apparatuur werkt.
OPMERKING
Als de zekering direct opnieuw doorbrandt,
vraag dan een Yamaha dealer het elek-
trisch systeem te controleren.
6. Monteer de accukap door de schroe-ven aan te brengen.
7. Sluit het zadel.
1. Accukap
2. Schroef
Voor geschreven zekerin gen:
Hoofdzekering:
15.0 A
Hoofdzekering 2: 7.5 A
Zekering achterlichtcircuit: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid: 7.5 A
1
2
UBV3D0D0.book Page 32 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstellin g
6-33
6
DAU62850
Koplamp
Dit model heeft een koplamp van het LED-
type.
Als de koplamp niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit van de koplamp te testen.
LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
DAU67290
Parkeerlicht gloeilamp vervan gen
Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de kuipruit door de schroe- ven los te halen.
2. Verwijder de koplampkap door de bouten los te halen.
3. Verwijder de fitting van de parkeer- lichtgloeilamp (samen met de gloei-
lamp) door de fitting linksom te
draaien.
1. Kuipruit
2. Schroef
1. Koplampkap
2. Bout
22
1
2
1
UBV3D0D0.book Page 33 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstelling
6-34
6
4. Verwijder de defecte gloeilamp door
deze uit te trekken.
5. Steek een nieuwe gloeilamp in de fit- ting.
6. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
7. Monteer de koplampkap door de bou- ten aan te brengen.
8. Monteer de kuipruit door de schroe- ven aan te brengen.
DAU67300
Remlicht
Dit model heeft een remlicht van het LED-
type.
Als het remlicht niet werkt, laat het dan con-
troleren door een Yamaha dealer.
1. Fitting parkeerlichtgloeilamp
1. Parkeerlichtgloeilamp
1
1
UBV3D0D0.book Page 34 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstellin g
6-35
6
DAU67310
Achterlichtgloeilamp vervan gen
1. Open het zadel. (Zie pagina 3-16.)
2. Verwijder de handgreep door de bou-
ten los te halen.
3. Verwijder de achterlichtafdekking door de schroeven los te halen.
4. Verwijder de drukclips en schroeven. 5. Trek de kappen links en rechts iets
naar buiten en trek de achterlichtunit
naar achteren.
6. Verwijder de fitting van de achterlicht- gloeilamp (samen met de gloeilamp)
door deze linksom te draaien.

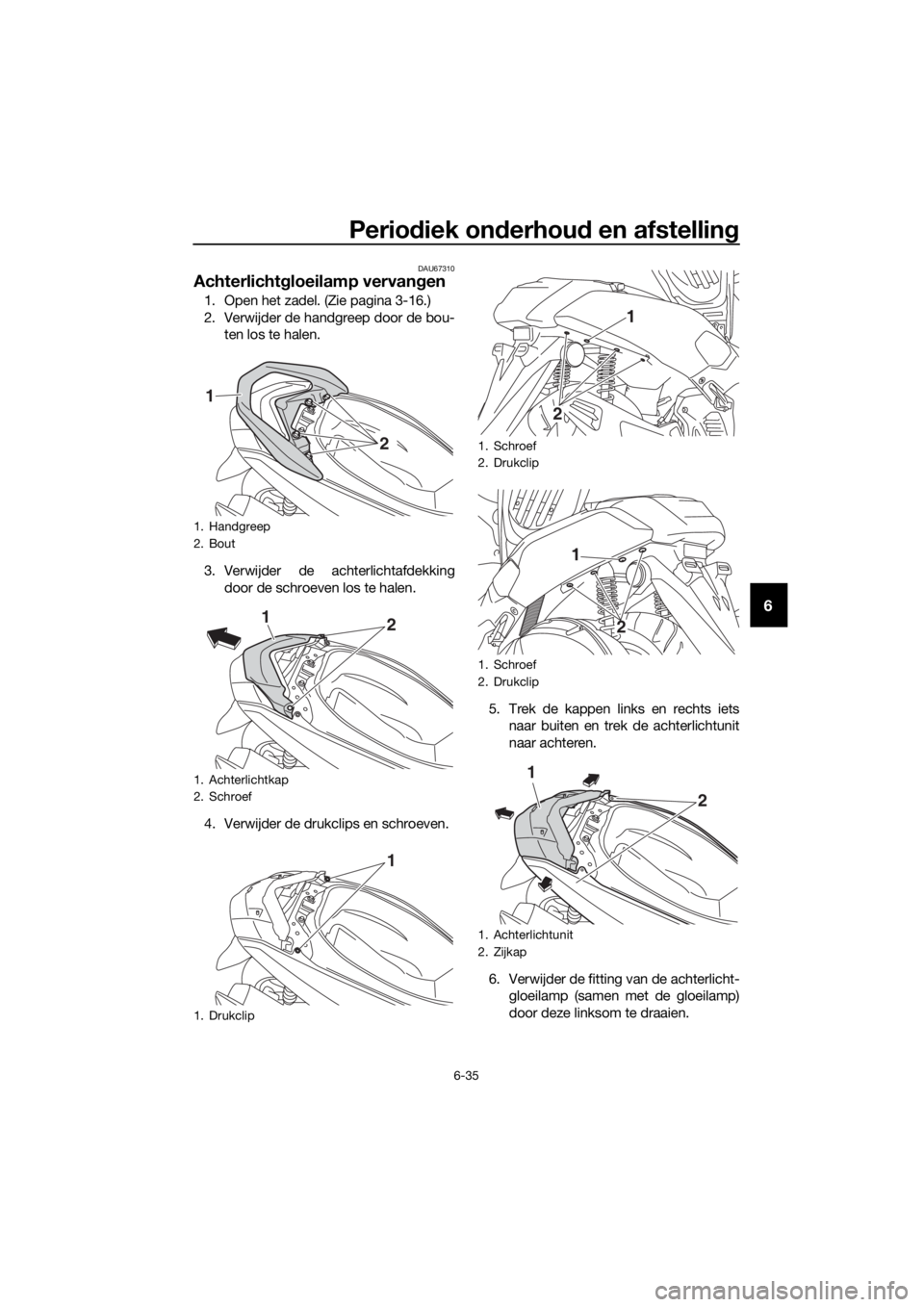

1. Handgreep
2. Bout
1. Achterlichtkap
2. Schroef
1. Drukclip
1
2
12
1
1. Schroef
2. Drukclip
1. Schroef
2. Drukclip
1. Achterlichtunit
2. Zijkap
2 1
1
2
1
2
UBV3D0D0.book Page 35 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstelling
6-36
6
7. Verwijder de defecte gloeilamp door
deze uit te trekken.
8. Steek een nieuwe gloeilamp in de fit- ting.
9. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
10. Plaats de achterlichtunit in de oor- spronkelijke positie en breng dan de
schroeven en drukclips aan.
11. Monteer de achterlichtafdekking door de schroeven aan te brengen. 12. Monteer de handgreep door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
13. Sluit het zadel.

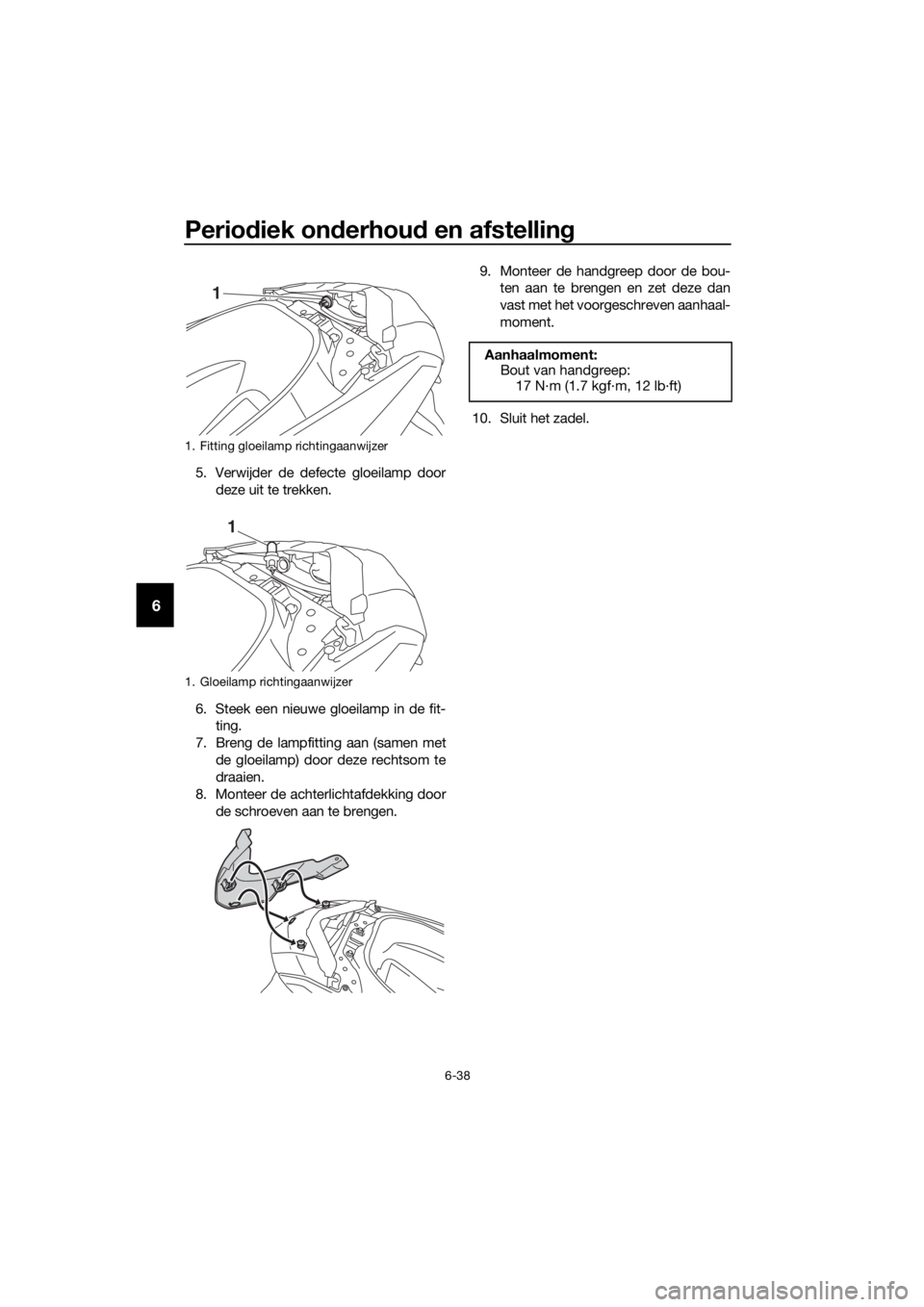

1. Lampfitting achterlicht
1. Achterlichtgloeilamp
1
1
Aanhaalmoment: Bout van handgreep:17 N·m (1.7 kgf·m, 12 lb·ft)
UBV3D0D0.book Page 36 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstellin g
6-37
6
DAU43054
Gloeilamp in voorste richtin g-
aanwijzer vervan gen
1. Zet de machine op de middenbok.
2. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit- ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
DAU67320
Richtin gaanwijzer gloeilamp ach-
ter vervan gen
1. Open het zadel. (Zie pagina 3-16.)
2. Verwijder de handgreep door de bou-
ten los te halen.
3. Verwijder de achterlichtafdekking door de schroeven los te halen.
4. Verwijder de fitting van de gloeilamp van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.

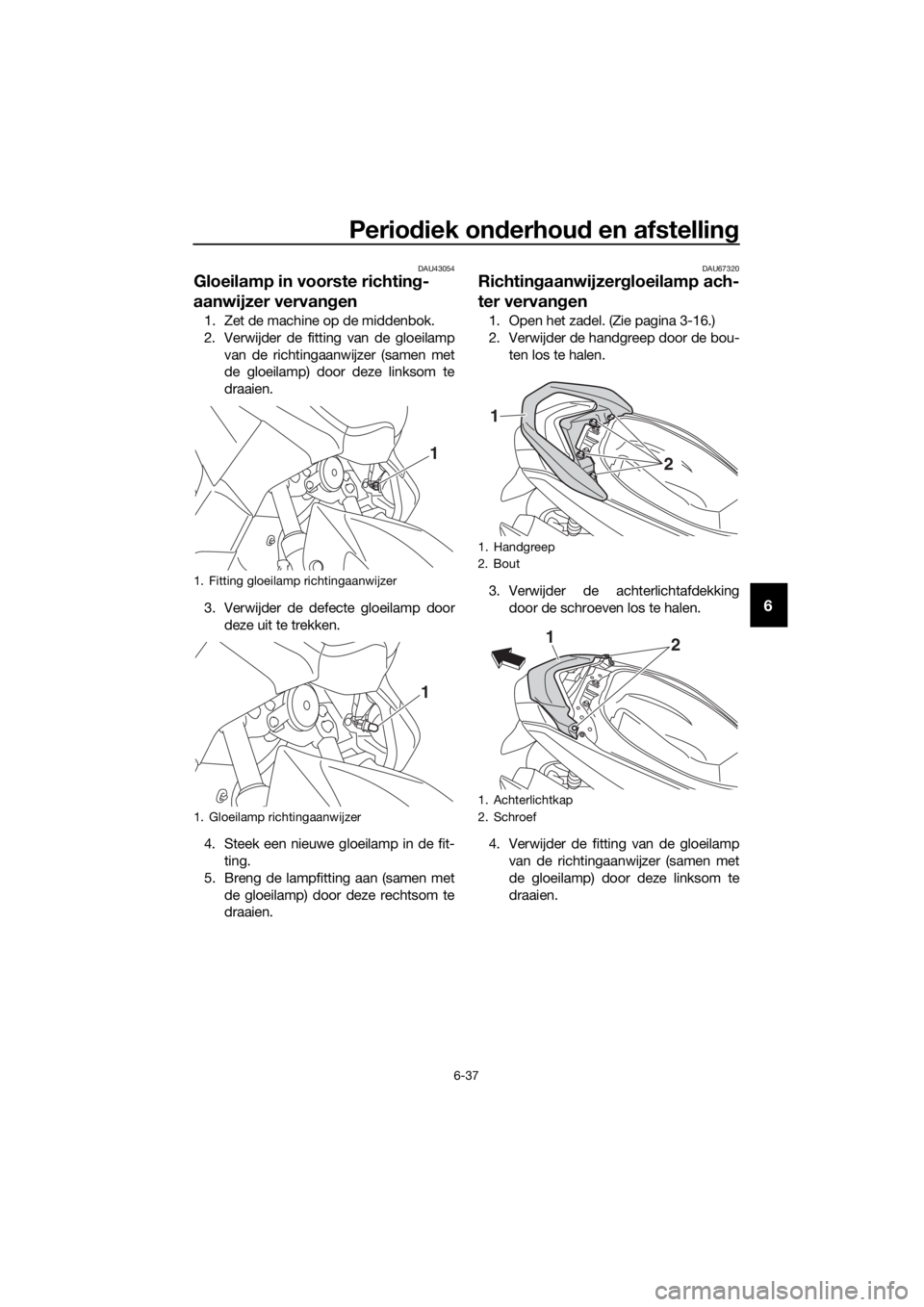

1. Fitting gloeilamp richtingaanwijzer
1. Gloeilamp richtingaanwijzer
1
1
1. Handgreep
2. Bout
1. Achterlichtkap
2. Schroef
1
2
12
UBV3D0D0.book Page 37 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstelling
6-38
6
5. Verwijder de defecte gloeilamp door
deze uit te trekken.
6. Steek een nieuwe gloeilamp in de fit- ting.
7. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
8. Monteer de achterlichtafdekking door de schroeven aan te brengen. 9. Monteer de handgreep door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
10. Sluit het zadel.
1. Fitting gloeilamp richtingaanwijzer
1. Gloeilamp richtingaanwijzer
1
1
Aanhaalmoment: Bout van handgreep:17 N·m (1.7 kgf·m, 12 lb·ft)
UBV3D0D0.book Page 38 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstellin g
6-39
6
DAU25883
Problemen oplossen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de om ge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
UBV3D0D0.book Page 39 Thursday, October 13, 2016 1:54 PM

Periodiek on derhou d en afstelling
6-40
6
DAU68020
Storin gzoekschema’s
Startpro blemen of slechte werkin g van d e motor
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougie af of
vervang de bougie.
Controleer de aansluitingen
van de accukabels en
vraag indien nodig een
Yamaha dealer om de accu
te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de startmotor.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougie
en controleer de
elektroden.
Bedien de startmotor.
Bedien de startmotor.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
