Funciones de los instrumentos y man dos
3-7
3
“F/ECO” (MPG o L/100 km) y consumo me-
dio de gasolina “AVE F/ECO” (MPG o L/100
km) en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Si el indicador de aviso del nivel de
gasolina “ ” y el último segmento del indi-
cador del nivel de gasolina comienzan a
parpadear, la indicación cambia automáti-
camente a cuentakilómetros parcial en re-
serva “TRIP F” y comienza a contar la
distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre cuentakilóme-
tros parciales, cuentakilómetros, cuentaki-
lómetros de cambio de aceite,
cuentakilómetros de cambio de la correa
trapezoidal, consumo instantáneo de gaso-
lina y consumo medio de gasolina en el or-
den siguiente:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo.
NOTA
z Si no lo pone a cero de forma manual,
el cuentakilómetros parcial en reserva
de gasolina se pone a cero automáti-
camente y se restablece la indicación
anterior después de repostar y reco-
rrer 5 km (3 mi).
z Si no pone a cero los cuentakilóme-
tros parciales 1 y 2, se pondrán a cero
y continuarán contando cuando lle-
guen a 9999.9. z
El cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede po-
ner a cero.
Mo do de consumo instantáneo d e gaso-
lina
La indicación de consumo instantáneo de
gasolina se puede seleccionar en “km/L” o
“L/100 km” y “MPG” o “L/100 km” (Reino
Unido). z “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
z “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
z “MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón “SELECT” durante un se-
gundo.
NOTA
z Cuando se circula a menos de 10
km/h (6 mi/h), se muestra “_ _._”.
z Cuando se selecciona MPG, no se
muestra ningún indicador de unida-
des.
1. Pantalla del consumo instantáneo de gasoli-
na
1
UBV3S0S0.book Page 7 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-8
3
Mo do de me dia del consumo de gasoli-
na
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación de consumo medio de gaso-
lina se puede seleccionar en “km/L” o
“L/100 km” y “MPG” o “L/100 km” (Reino
Unido).
z “km/L”: distancia media que se puede
recorrer con 1.0 L de gasolina.
z “L/100 km”: cantidad media de gaso-
lina necesaria para recorrer 100 km.
z “MPG”: Distancia media que se pue-
de recorrer con 1.0 Imp.gal de gasoli-
na en las condiciones de marcha del
momento.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón “SELECT” durante un segundo.
Para reiniciar la indicación del consumo
medio de gasolina, pulse el botón “RESET”
durante al menos un segundo.
NOTA
z Después de reiniciar el consumo me-
dio de gasolina, se muestra “_ _._”
hasta que el vehículo ha recorrido 0.1
km (0.06 mi).
z Cuando se selecciona MPG, no se
muestra ningún indicador de unida-
des.
Cuentakilómetros de cambio de aceite
El cuentakilómetros de cambio de aceite
muestra la distancia recorrida desde la últi-
ma vez que se puso a cero (el último cam-
bio de aceite).
La luz indicadora de cambio de aceite
“OIL” parpadea a los primeros 1000 km
(600 mi) y posteriormente cada 6000 km
(3500 mi) para indicar que se debe cambiar
el aceite del motor.
Después de cambiar el aceite de motor, rei-
nicie el cuentakilómetros de cambio de
aceite y el indicador de cambio de aceite.
Para reiniciarlos los dos, seleccione el
cuentakilómetros de cambio de aceite y, a
continuación, pulse el botón “RESET” du-
rante un segundo. A continuación, mientras
“OIL” y el cuentakilómetros parcial de cam-
bio de aceite parpadean, pulse el botón
“RESET” durante tres segundos. El indica-
dor de cambio de aceite se reinicia.
Si cambia el aceite de motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), deberá reini-
ciar el indicador para que este pueda indi-
car en el momento correcto el siguiente
cambio periódico.
1. Pantalla del consumo medio de gasolina
11. Indicador de cambio de aceite “OIL”
2. Cuentakilómetros de cambio de aceite
21
UBV3S0S0.book Page 8 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-9
3
Cuentakilómetros de cambio de la co-
rrea trapezoi dal
El cuentakilómetros de cambio de la correa
trapezoidal muestra la distancia recorrida
desde que se puso a cero por última vez (es
decir, desde el último cambio de la correa).
Posteriormente, el indicador de cambio de
la correa trapezoidal “V-BELT” parpadea
cada 18000 km (10500 mi) para indicar que
se debe cambiar la correa.
Después de cambiar la correa, reinicie el
cuentakilómetros de cambio de la correa
trapezoidal y el indicador. Para reiniciarlos
los dos, seleccione el cuentakilómetros de
cambio de la correa trapezoidal y, a conti-
nuación, pulse el botón “RESET” durante
un segundo. A continuación, mientras “V-
BELT” y el cuentakilómetros de cambio de
la correa trapezoidal parpadean, pulse el
botón “RESET” durante tres segundos. El
indicador de cambio de la correa trapezoi-
dal se reinicia.
Si cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá reiniciar el cuentakilóme-
tros de cambio para que el siguiente inter-
valo se indique en el momento correcto.SAU1234M
Interruptores del manillar
Izquier da
Derecha
SAU12401Conmuta dor d e la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izqu ierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
1. Indicador de cambio de la correa trapezoi- dal “V-BELT”
2. Cuentakilómetros de cambio de correa tra- pezoidal
21
1. Conmutador de la luz de “ / ”
2. Interruptor de intermitencia “ / ”
3. Interruptor de la bocina “ ”
1. Interruptor de arranque “ ”
1
2
3
1
UBV3S0S0.book Page 9 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-10
3
SAU12501Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12722Interruptor de arranque “ ”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU12902
Maneta del freno d elantero
La maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
1. Maneta del freno delantero
1
UBV3S0S0.book Page 10 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-11
3
SAU12952
Maneta del freno trasero
La maneta de freno trasero está situada en
el lado izquierdo del ma nillar. Para aplicar el
freno trasero tire de esta maneta hacia el
puño del manillar.
SAU66680
ABS
El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
z El ABS funciona mejor con distan-
cias de frenad a largas.
z En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frenad a
pue de ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA
z El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
chasquido por la parte delantera del
vehículo y, si se acciona una de las
manetas de freno, aunque sea ligera-
mente, se puede notar una vibración
en la propia maneta; esto es normal.
z Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las manetas
del freno cuando el ABS está actuan-
1. Maneta del freno trasero
1
UBV3S0S0.book Page 11 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-12
3
do. No obstante, consulte a su conce-
sionario Yamaha puesto que se
necesitan herramientas especiales.
ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor d e la rueda; ya que, d e
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU66690
Tapón del depósito de gasolina
Para extraer el tapón del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradur a y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede extraerse el tapón del
depósito de gasolina.
Para colocar el tapón del depósito de
gasolina 1. Introduzca el tapón en la abertura del
depósito con la llave en la cerradura y
con la marca “ ” hacia adelante.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
2
1
1
2
1. Cubierta de la cerradura del tapón del depó-sito de gasolina
2. Cerradura.
3. Desbloquear.
1. Marca “ ”
1 2
3
1
UBV3S0S0.book Page 12 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-13
3
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA
No se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA10132
Verifique que el tapón del depósito de
gasolina esté correctamente coloca do
antes de empren der la marcha. Una fuga
d e gasolina significa peligro de incen dio.
SAU13213
Combustible
Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.
3. Limpie inmediatamente la gasolina que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
21
UBV3S0S0.book Page 13 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-14
3
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina hacien do sifón con la boca. En
caso de ingestión d e gasolina, inhala-
ción de vapores d e gasolina o contacto
d e gasolina con los ojos, acu da inme dia-
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU76750
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
NOTA
z Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
z Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
Gasolina recomen
dad a:
Gasolina normal sin plomo (Gaso-
hol [E10] aceptable)
Capaci dad d el depósito d e gasoli-
na: 6.6 L (1.7 US gal, 1.5 Imp.gal)
E10
UBV3S0S0.book Page 14 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-15
3
SAU58301
Tubo de desbor damiento del de-
pósito de gasolina
Antes de utilizar el vehículo:
z Compruebe la conexión y la dirección
del tubo de desbordamiento del de-
pósito de gasolina.
z Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
z Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13434
Cataliza dor
Este modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
z No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
z Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
z Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
z No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
1. Tubo de desbordamiento del depósito de
gasolina
1
UBV3S0S0.book Page 15 Thursday, October 13, 2016 9:00 AM

Funciones de los instrumentos y man dos
3-16
3

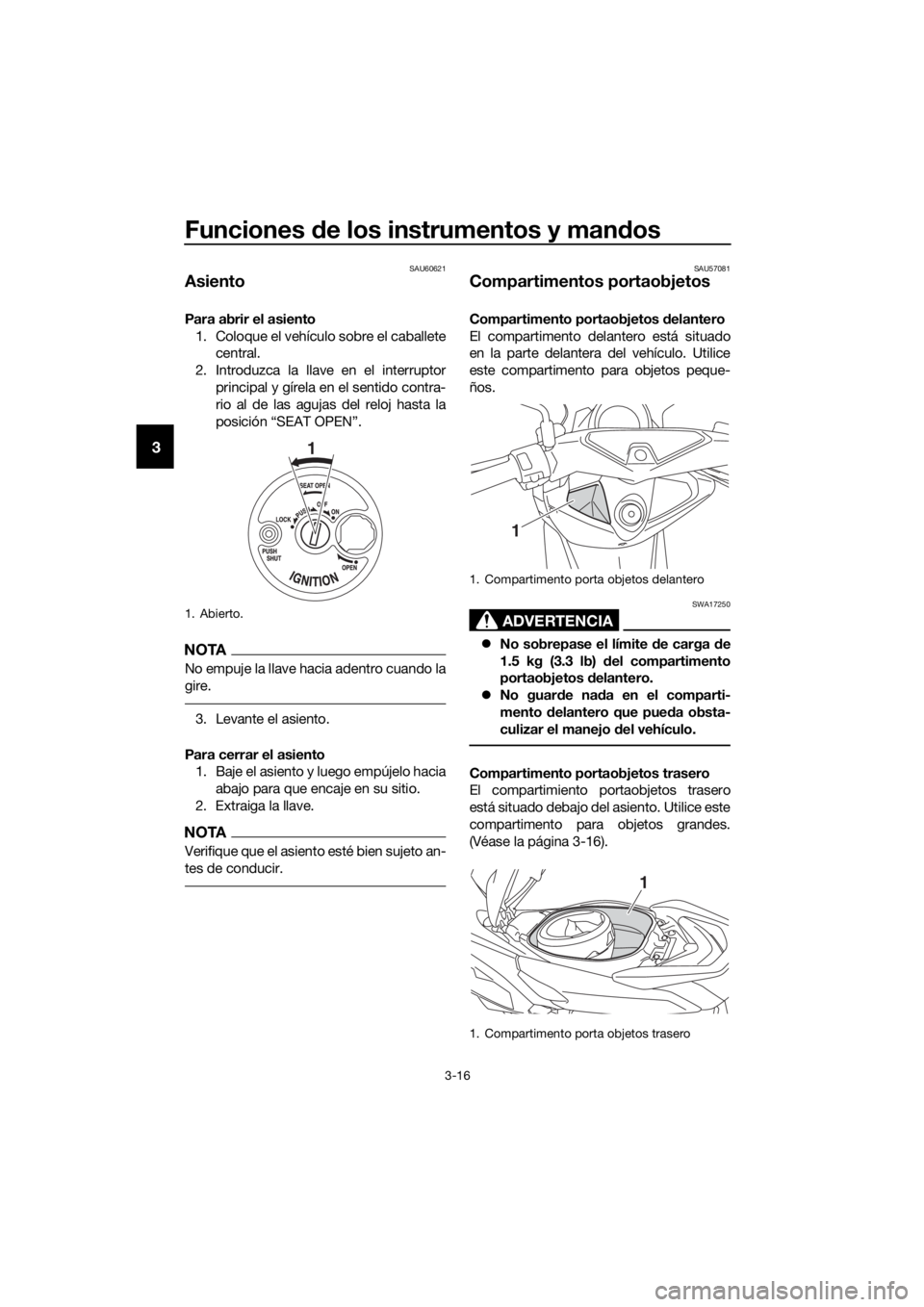

SAU60621
Asiento
Para abrir el asiento
1. Coloque el vehículo sobre el caballete central.
2. Introduzca la llave en el interruptor principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “SEAT OPEN”.
NOTA
No empuje la llave hacia adentro cuando la
gire.
3. Levante el asiento.
Para cerrar el asiento 1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave.
NOTA
Verifique que el asiento esté bien sujeto an-
tes de conducir.
SAU57081
Compartimentos portaobjetos
Compartimento portaobjetos delantero
El compartimento delantero está situado
en la parte delantera del vehículo. Utilice
este compartimento para objetos peque-
ños.
ADVERTENCIA
SWA17250
z No sobrepase el límite d e carga de
1.5 kg (3.3 lb) d el compartimento
portaobjetos delantero.
z No guar de nad a en el comparti-
mento delantero que pue da obsta-
culizar el manejo del vehículo.
Compartimento portaobjetos trasero
El compartimiento portaobjetos trasero
está situado debajo del asiento. Utilice este
compartimento para objetos grandes.
(Véase la página 3-16).
1. Abierto.
1
1. Compartimento porta objetos delantero
1. Compartimento porta objetos trasero
1
1
UBV3S0S0.book Page 16 Thursday, October 13, 2016 9:00 AM
