YAMAHA PW50 2007 Notices Demploi (in French)

CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

FAU15605

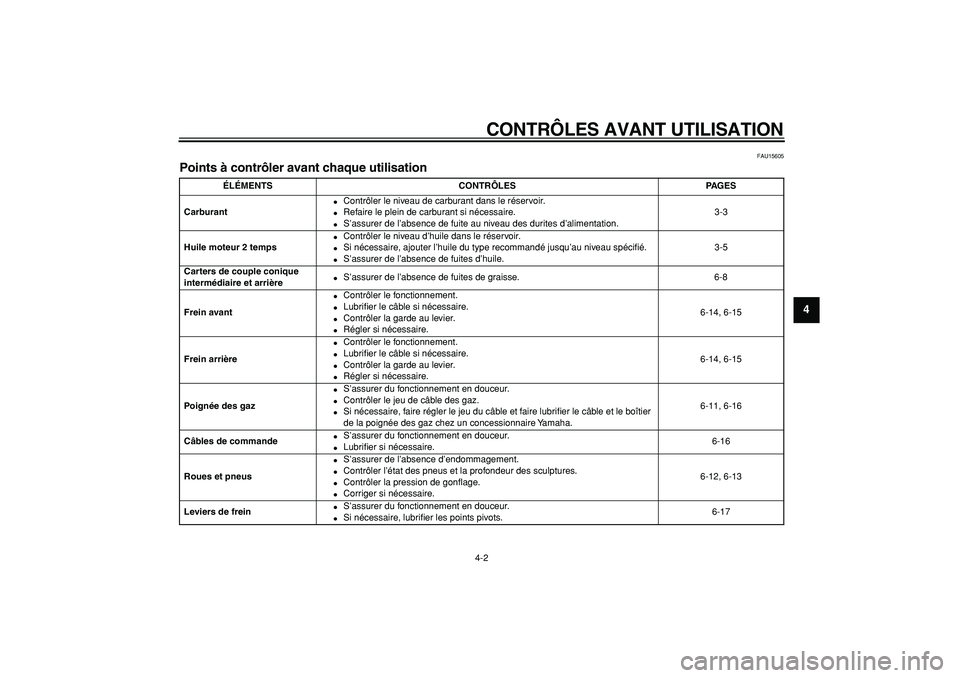

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-3
Huile moteur 2 temps

Contrôler le niveau d’huile dans le réservoir.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.3-5
Carters de couple conique
intermédiaire et arrière

S’assurer de l’absence de fuites de graisse. 6-8
Frein avant

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Régler si nécessaire.6-14, 6-15
Frein arrière

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Régler si nécessaire.6-14, 6-15
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-11, 6-16
Câbles de commande

S’assurer du fonctionnement en douceur.

Lubrifier si nécessaire.6-16
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-12, 6-13
Leviers de frein

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-17

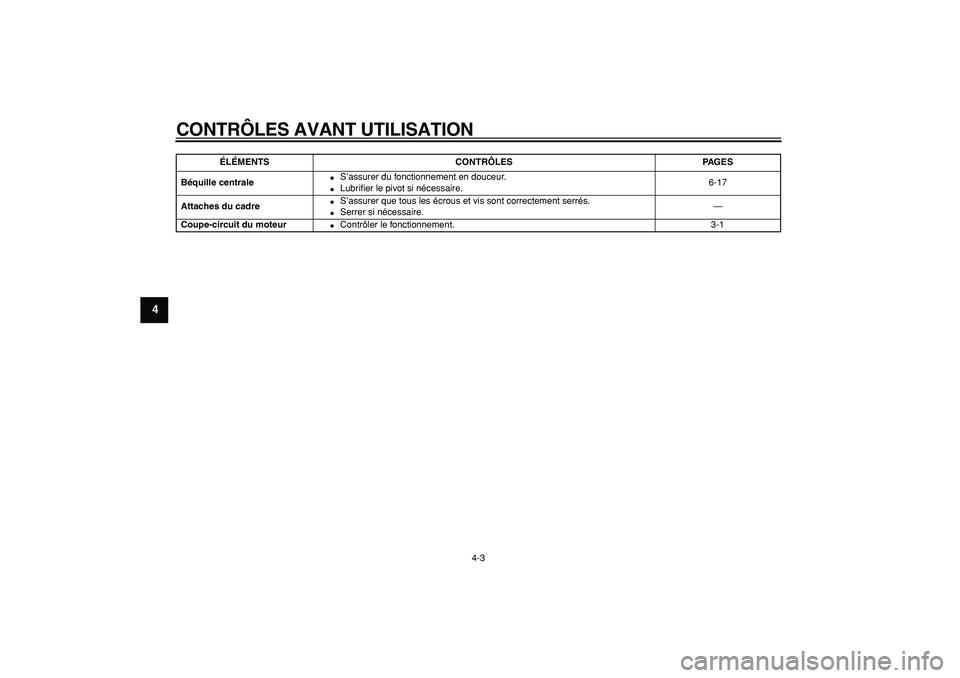

CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9

Béquille centrale

S’assurer du fonctionnement en douceur.

Lubrifier le pivot si nécessaire.6-17
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Coupe-circuit du moteur

Contrôler le fonctionnement. 3-1
ÉLÉMENTS CONTRÔLES PAGES

5-1
2
3
4
56
7
8
9

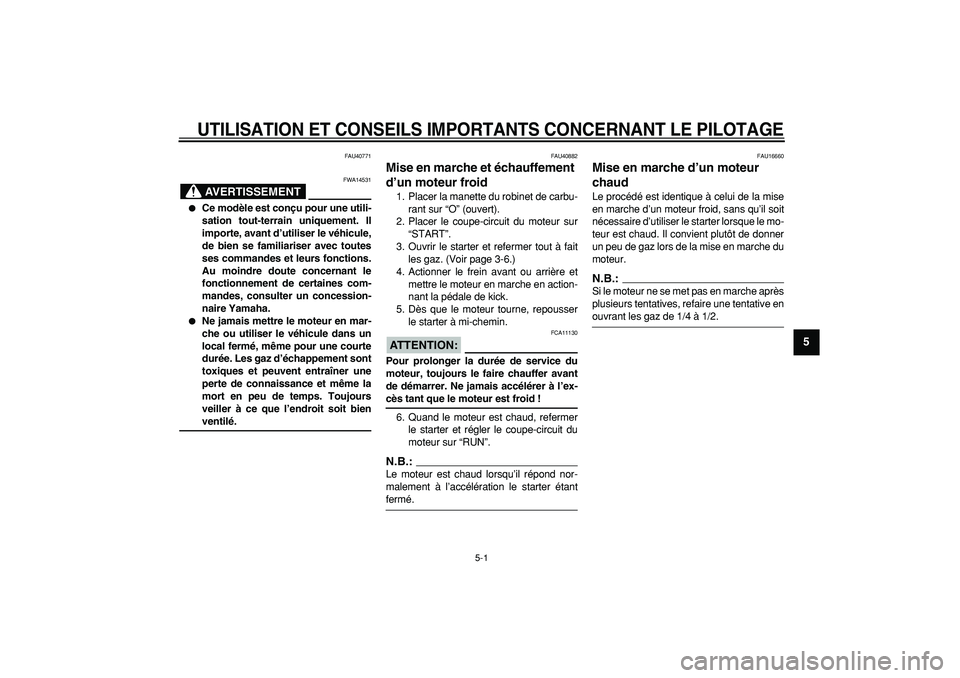

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

FAU40771
AVERTISSEMENT

FWA14531

Ce modèle est conçu pour une utili-
sation tout-terrain uniquement. Il
importe, avant d’utiliser le véhicule,
de bien se familiariser avec toutes
ses commandes et leurs fonctions.
Au moindre doute concernant le
fonctionnement de certaines com-
mandes, consulter un concession-
naire Yamaha.

Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner une
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.
FAU40882
Mise en marche et échauffement
d’un moteur froid
1. Placer la manette du robinet de carbu-
rant sur “O” (ouvert).
2. Placer le coupe-circuit du moteur sur
“START”.
3. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 3-6.)
4. Actionner le frein avant ou arrière et
mettre le moteur en marche en action-
nant la pédale de kick.
5. Dès que le moteur tourne, repousser
le starter à mi-chemin.
ATTENTION:

FCA11130
Pour prolonger la durée de service du
moteur, toujours le faire chauffer avant
de démarrer. Ne jamais accélérer à l’ex-
cès tant que le moteur est froid !
6. Quand le moteur est chaud, refermer
le starter et régler le coupe-circuit du
moteur sur “RUN”.
N.B.:

Le moteur est chaud lorsqu’il répond nor-
malement à l’accélération le starter étant
fermé.
FAU16660
Mise en marche d’un moteur
chaud
Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud. Il convient plutôt de donner
un peu de gaz lors de la mise en marche du
moteur.
N.B.:

Si le moteur ne se met pas en marche après
plusieurs tentatives, refaire une tentative en
ouvrant les gaz de 1/4 à 1/2.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9

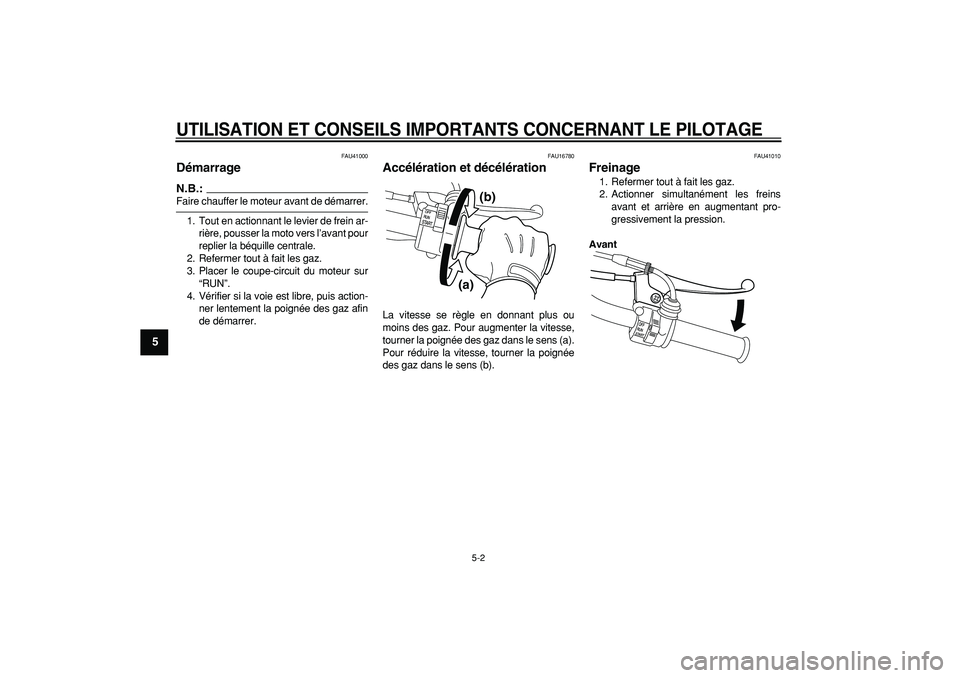

FAU41000
Démarrage
N.B.:

Faire chauffer le moteur avant de démarrer.
1. Tout en actionnant le levier de frein ar-
rière, pousser la moto vers l’avant pour
replier la béquille centrale.
2. Refermer tout à fait les gaz.
3. Placer le coupe-circuit du moteur sur
“RUN”.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz afin
de démarrer.
FAU16780
Accélération et décélération
La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU41010
Freinage
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
Avant(a)(b)

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-3
2
3
4
56
7
8
9

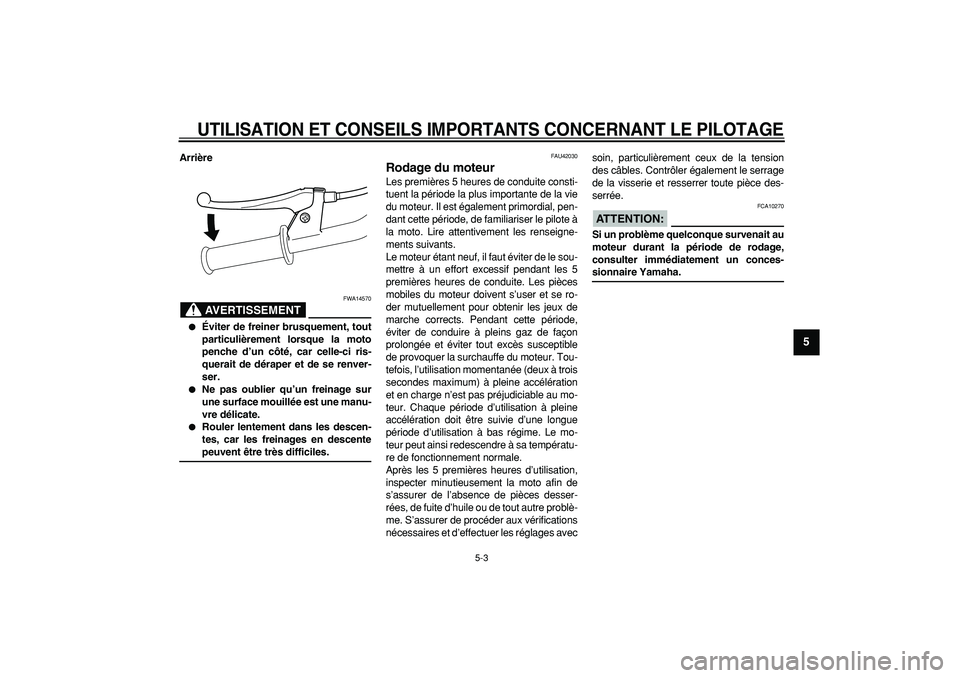

Arrière
AVERTISSEMENT

FWA14570

Éviter de freiner brusquement, tout
particulièrement lorsque la moto
penche d’un côté, car celle-ci ris-
querait de déraper et de se renver-
ser.

Ne pas oublier qu’un freinage sur
une surface mouillée est une manu-
vre délicate.

Rouler lentement dans les descen-
tes, car les freinages en descente
peuvent être très difficiles.
FAU42030
Rodage du moteur
Les premières 5 heures de conduite consti-
tuent la période la plus importante de la vie
du moteur. Il est également primordial, pen-
dant cette période, de familiariser le pilote à
la moto. Lire attentivement les renseigne-
ments suivants.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les 5
premières heures de conduite. Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur. Tou-
tefois, l’utilisation momentanée (deux à trois
secondes maximum) à pleine accélération
et en charge n’est pas préjudiciable au mo-
teur. Chaque période d’utilisation à pleine
accélération doit être suivie d’une longue
période d’utilisation à bas régime. Le mo-
teur peut ainsi redescendre à sa températu-
re de fonctionnement normale.
Après les 5 premières heures d’utilisation,
inspecter minutieusement la moto afin de
s’assurer de l’absence de pièces desser-
rées, de fuite d’huile ou de tout autre problè-
me. S’assurer de procéder aux vérifications
nécessaires et d’effectuer les réglages avecsoin, particulièrement ceux de la tension
des câbles. Contrôler également le serrage
de la visserie et resserrer toute pièce des-
serrée.
ATTENTION:

FCA10270
Si un problème quelconque survenait au
moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-4
1
2
3
4
5
6
7
8
9

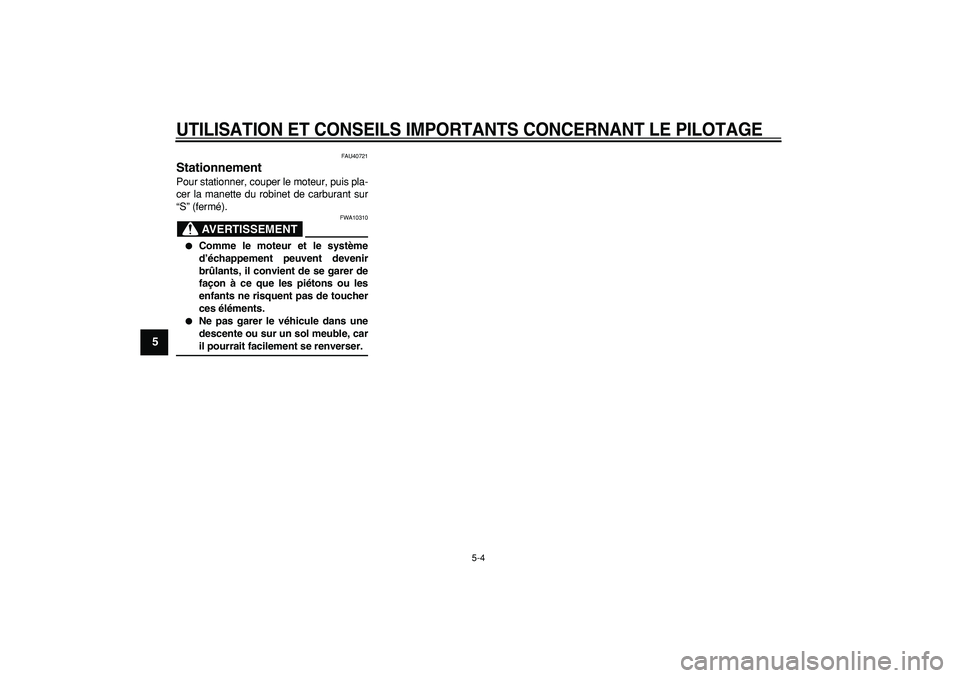

FAU40721
Stationnement
Pour stationner, couper le moteur, puis pla-
cer la manette du robinet de carburant sur
“S” (fermé).
AVERTISSEMENT

FWA10310

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne risquent pas de toucher
ces éléments.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser.

6-1
2
3
4
5
67
8
9

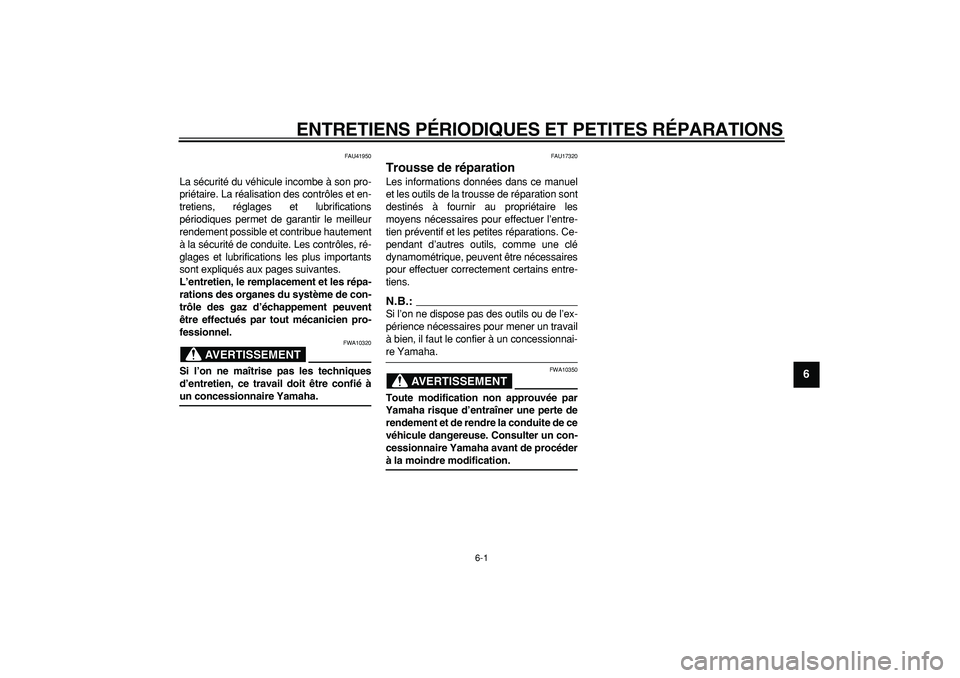

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU41950
La sécurité du véhicule incombe à son pro-
priétaire. La réalisation des contrôles et en-
tretiens, réglages et lubrifications
périodiques permet de garantir le meilleur
rendement possible et contribue hautement
à la sécurité de conduite. Les contrôles, ré-
glages et lubrifications les plus importants
sont expliqués aux pages suivantes.
L’entretien, le remplacement et les répa-
rations des organes du système de con-
trôle des gaz d’échappement peuvent
être effectués par tout mécanicien pro-
fessionnel.
AVERTISSEMENT

FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié à
un concessionnaire Yamaha.
FAU17320
Trousse de réparation
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.:

Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concessionnai-
re Yamaha.
AVERTISSEMENT

FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéder
à la moindre modification.

ENTRETIENS P ÉRIODIQUES ET PETITES R ÉPARATIONS
6-2
1
2
3
4
5
6
7
8
9

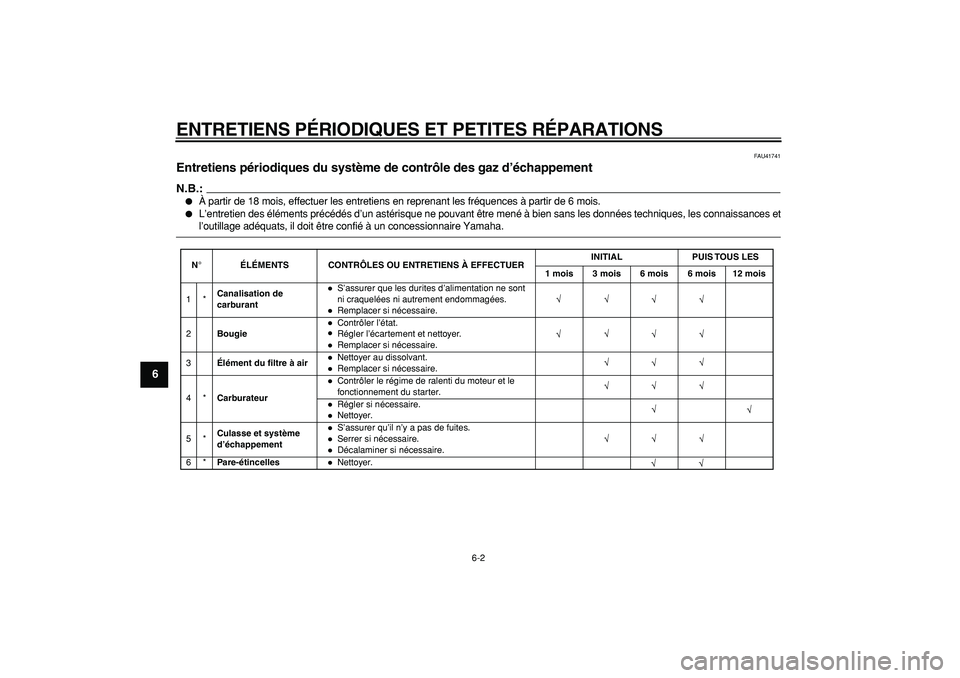

FAU41741
Entretiens p ériodiques du syst ème de contr ôle des gaz d ’échappement
N.B.:


À partir de 18 mois, effectuer les entretiens en reprenant les fr équences à partir de 6 mois.

L ’entretien des élé ments pr écé dés d ’un ast érisque ne pouvant être men é à bien sans les donn ées techniques, les connaissances et
l ’outillage ad équats, il doit être confi é à un concessionnaire Yamaha.
N ° ÉLÉ MENTS CONTR ÔLES OU ENTRETIENS À EFFECTUER INITIAL PUIS TOUS LES
1 mois 3 mois 6 mois 6 mois 12 mois
1* Canalisation de
carburant
S
’assurer que les durites d ’alimentation ne sont
ni craquel ées ni autrement endommag ées.Remplacer si n écessaire.
2 BougieContrôler l ’état.Régler l ’écartement et nettoyer.Remplacer si n écessaire.
3 Élé ment du filtre à airNettoyer au dissolvant.Remplacer si n écessaire.
4* CarburateurContrôler le r égime de ralenti du moteur et le
fonctionnement du starter.R égler si n écessaire.Nettoyer.
5* Culasse et syst
ème
d ’é chappementS’assurer qu ’il n ’y a pas de fuites.Serrer si n écessaire.D écalaminer si n écessaire.
6* Pare-étincellesNettoyer.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
2
3
4
5
67
8
9

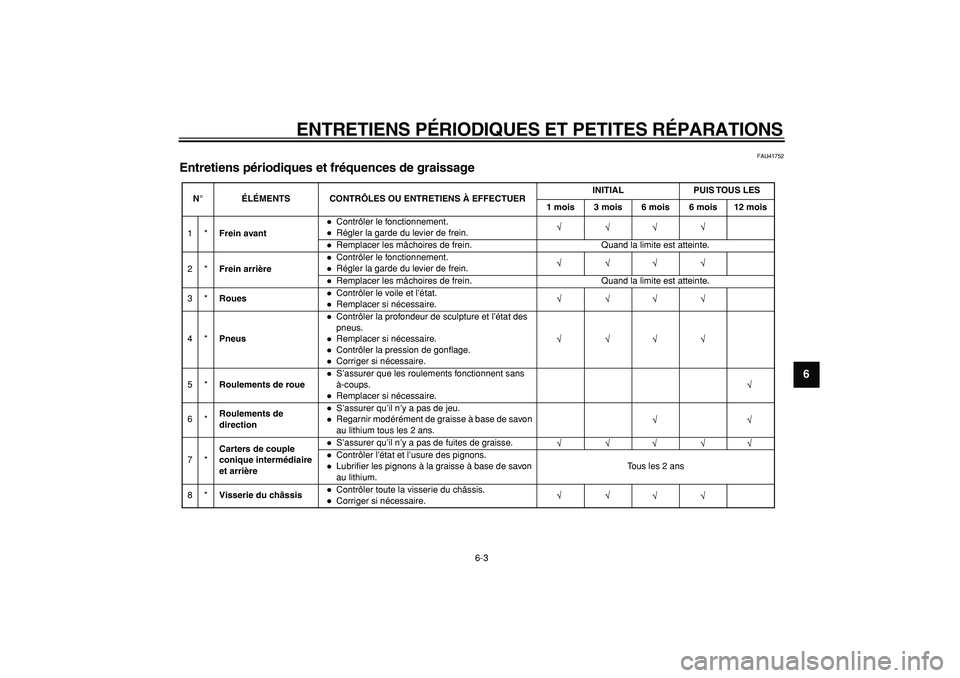

FAU41752
Entretiens périodiques et fréquences de graissage
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERINITIAL PUIS TOUS LES
1 mois 3 mois 6 mois 6 mois 12 mois
1*Frein avant
Contrôler le fonctionnement.Régler la garde du levier de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
2*Frein arrièreContrôler le fonctionnement.Régler la garde du levier de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
3*RouesContrôler le voile et l’état.Remplacer si nécessaire.
4*PneusContrôler la profondeur de sculpture et l’état des
pneus.Remplacer si nécessaire.Contrôler la pression de gonflage.Corriger si nécessaire.
5*Roulements de roueS’assurer que les roulements fonctionnent sans
à-coups.Remplacer si nécessaire.
6*Roulements de
directionS’assurer qu’il n’y a pas de jeu.Regarnir modérément de graisse à base de savon
au lithium tous les 2 ans.
7*Carters de couple
conique intermédiaire
et arrièreS’assurer qu’il n’y a pas de fuites de graisse.Contrôler l’état et l’usure des pignons.Lubrifier les pignons à la graisse à base de savon
au lithium.Tous les 2 ans
8*Visserie du châssisContrôler toute la visserie du châssis.Corriger si nécessaire.

ENTRETIENS P ÉRIODIQUES ET PETITES R ÉPARATIONS
6-4
1
2
3
4
5
6
7
8
9
N.B.:

Augmenter la fr équence des nettoyages du filtre à air si le v éhicule est utilis é dans des zones particuli èrement poussi éreuses ou humides.

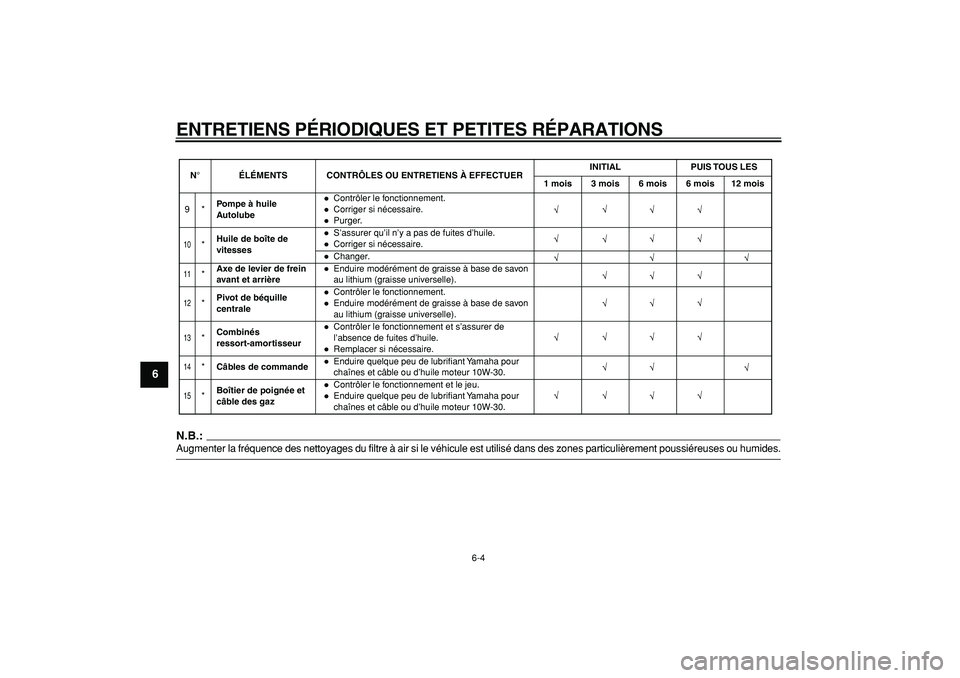

9* Pompe
à huile
Autolube
Contr ôler le fonctionnement.Corriger si n écessaire.Purger.
10
* Huile de bo
îte de
vitesses
S ’assurer qu ’il n ’y a pas de fuites d ’huile.Corriger si n écessaire.Changer.
11
* Axe de levier de frein
avant et arri
ère
Enduire mod éré ment de graisse à base de savon
au lithium (graisse universelle).
12
* Pivot de b
équille
centrale
Contr ôler le fonctionnement.Enduire mod éré ment de graisse à base de savon
au lithium (graisse universelle).
13
* Combin
és
ressort-amortisseur
Contr ôler le fonctionnement et s ’assurer de
l ’absence de fuites d ’huile.Remplacer si n écessaire.
14
* Câbles de commande
Enduire quelque peu de lubri fiant Yamaha pour
cha înes et c âble ou d ’huile moteur 10W-30.
15
* Bo
îtier de poign ée et
c âble des gaz
Contr ôler le fonctionnement et le jeu.Enduire quelque peu de lubri fiant Yamaha pour
cha înes et c âble ou d ’huile moteur 10W-30.
N
° ÉLÉ MENTS CONTR ÔLES OU ENTRETIENS À EFFECTUER INITIAL PUIS TOUS LES
1 mois 3 mois 6 mois 6 mois 12 mois
