Page 181 of 190

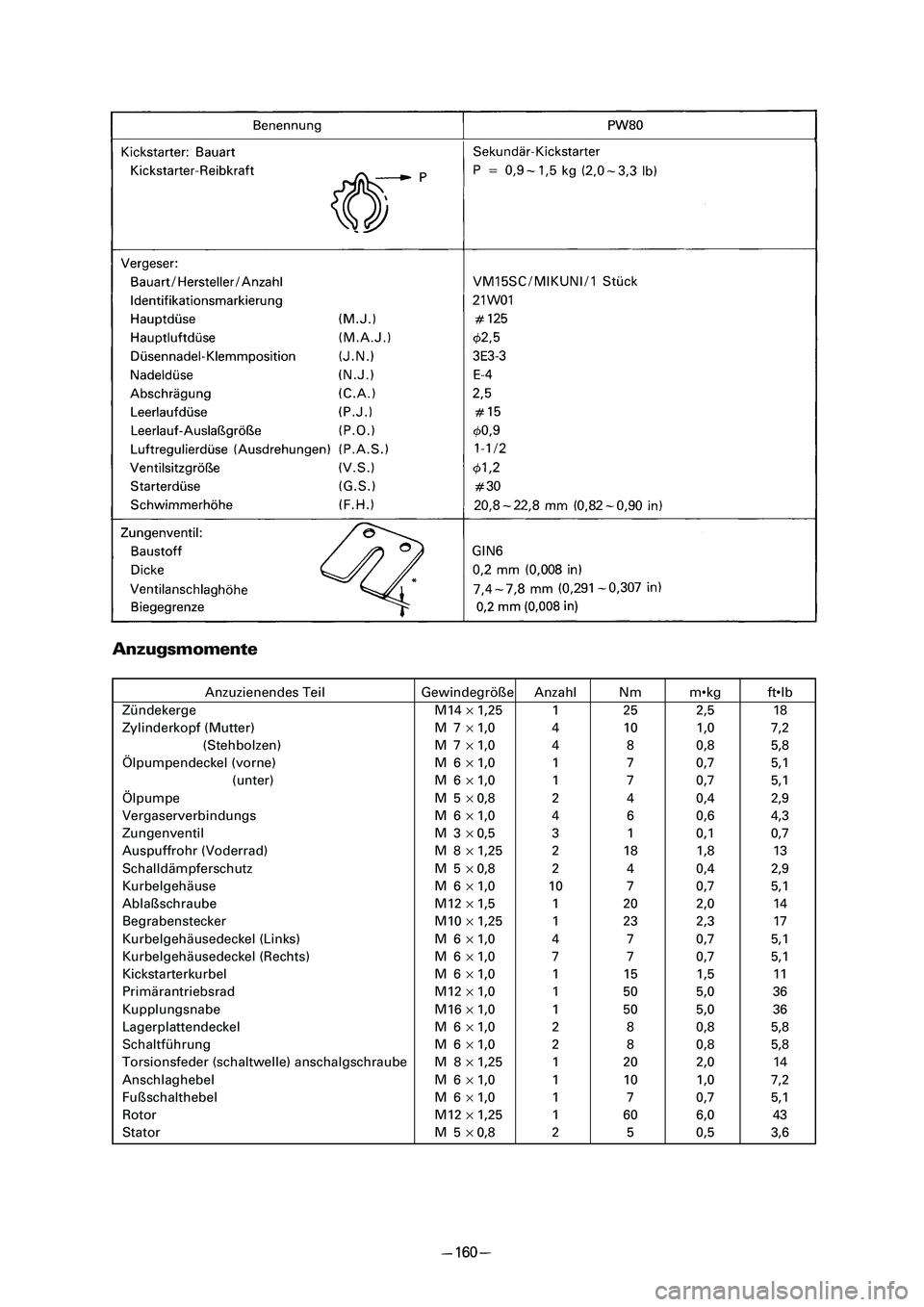

YAMAHA PW80 2005 Betriebsanleitungen (in German) Anzuzienendes Teil Gewindegröße Anzahl Nm m•kg ft•lb
Zündekerge M14 ×1,25 1 25 2,5 18
Zylinderkopf (Mutter) M 7 ×1,0 4 10 1,0 7,2
(Stehbolzen) M 7 ×1,0 4 8 0,8 5,8
Ölpumpendeckel (vorne) M

Anzuzienendes Teil Gewindegröße Anzahl Nm m•kg ft•lb
Zündekerge M14 ×1,25 1 25 2,5 18
Zylinderkopf (Mutter) M 7 ×1,0 4 10 1,0 7,2
(Stehbolzen) M 7 ×1,0 4 8 0,8 5,8
Ölpumpendeckel (vorne) M 6 ×1,0 1 7 0,7 5,1
(unter) M 6 ×1,0 1 7 0,7 5,1
Ölpumpe M 5 ×0,8 2 4 0,4 2,9
Vergaserverbindungs M 6 ×1,0 4 6 0,6 4,3
Zungenventil M 3 ×0,5 3 1 0,1 0,7
Auspuffrohr (Voderrad) M 8 ×1,25 2 18 1,8 13
Schalldämpferschutz M 5 ×0,8 2 4 0,4 2,9
Kurbelgehäuse M 6 ×1,0 10 7 0,7 5,1
Ablaßschraube M12 ×1,5 1 20 2,0 14
Begrabenstecker M10 ×1,25 1 23 2,3 17
Kurbelgehäusedeckel (Links) M 6 ×1,0 4 7 0,7 5,1
Kurbelgehäusedeckel (Rechts) M 6 ×1,0 7 7 0,7 5,1
Kickstarterkurbel M 6 ×1,0 1 15 1,5 11
Primärantriebsrad M12 ×1,0 1 50 5,0 36
Kupplungsnabe M16 ×1,0 1 50 5,0 36
Lagerplattendeckel M 6 ×1,0 2 8 0,8 5,8
Schaltführung M 6 ×1,0 2 8 0,8 5,8
Torsionsfeder (schaltwelle) anschalgschraube M 8 ×1,25 1 20 2,0 14
Anschlaghebel M 6 ×1,0 1 10 1,0 7,2
Fußschalthebel M 6 ×1,0 1 7 0,7 5,1
Rotor M12 ×1,25 1 60 6,0 43
Stator M 5 ×0,8 2 5 0,5 3,6

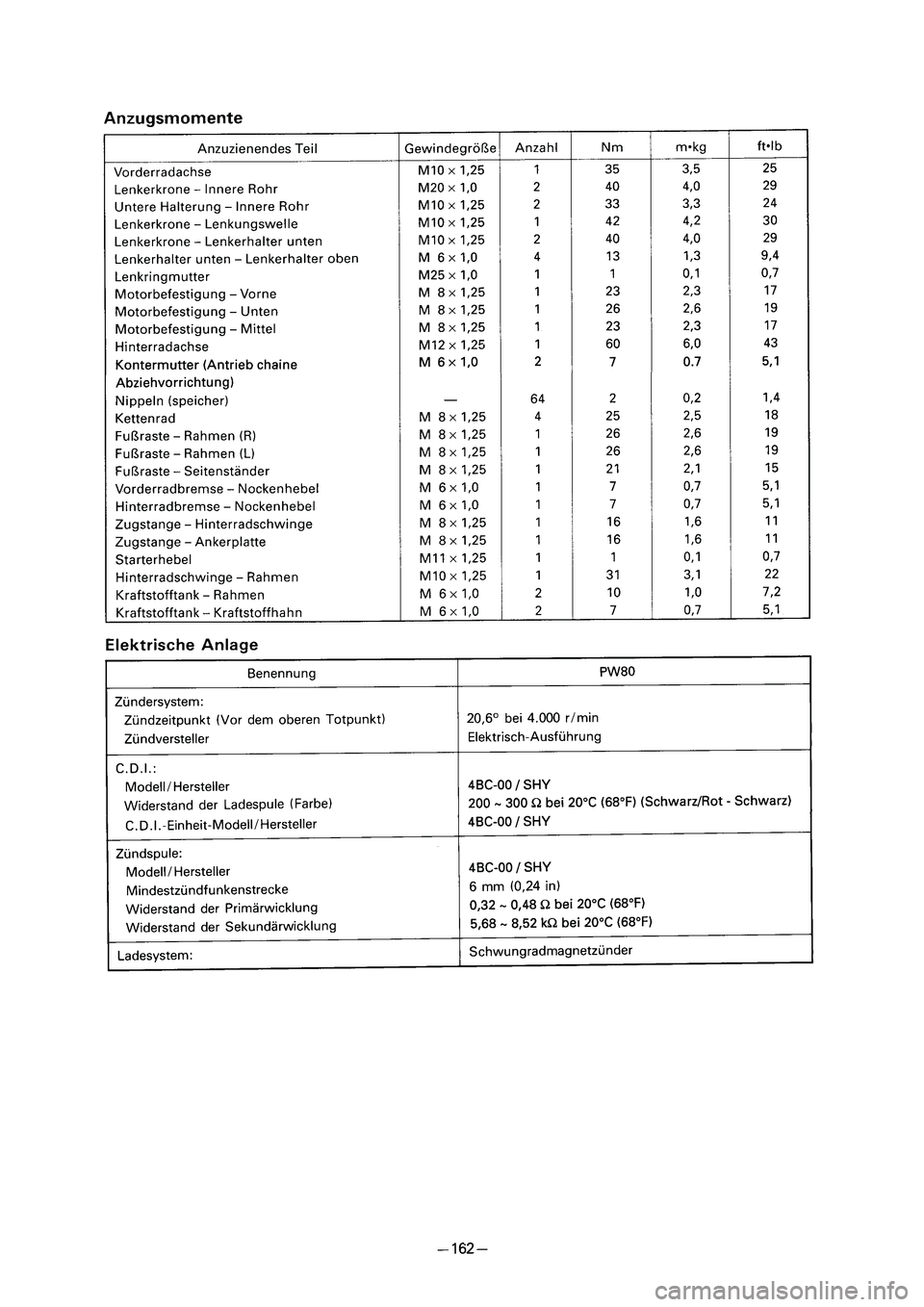

Anzugsmomente
3RV 8E 4 04.4.13 10:54 29

Page 182 of 190

3RV 8E 4 04.4.13 10:54 30

Page 183 of 190

Anzuzienendes Teil
3RV 8E 4 04.4.13 10:54 31

Page 184 of 190

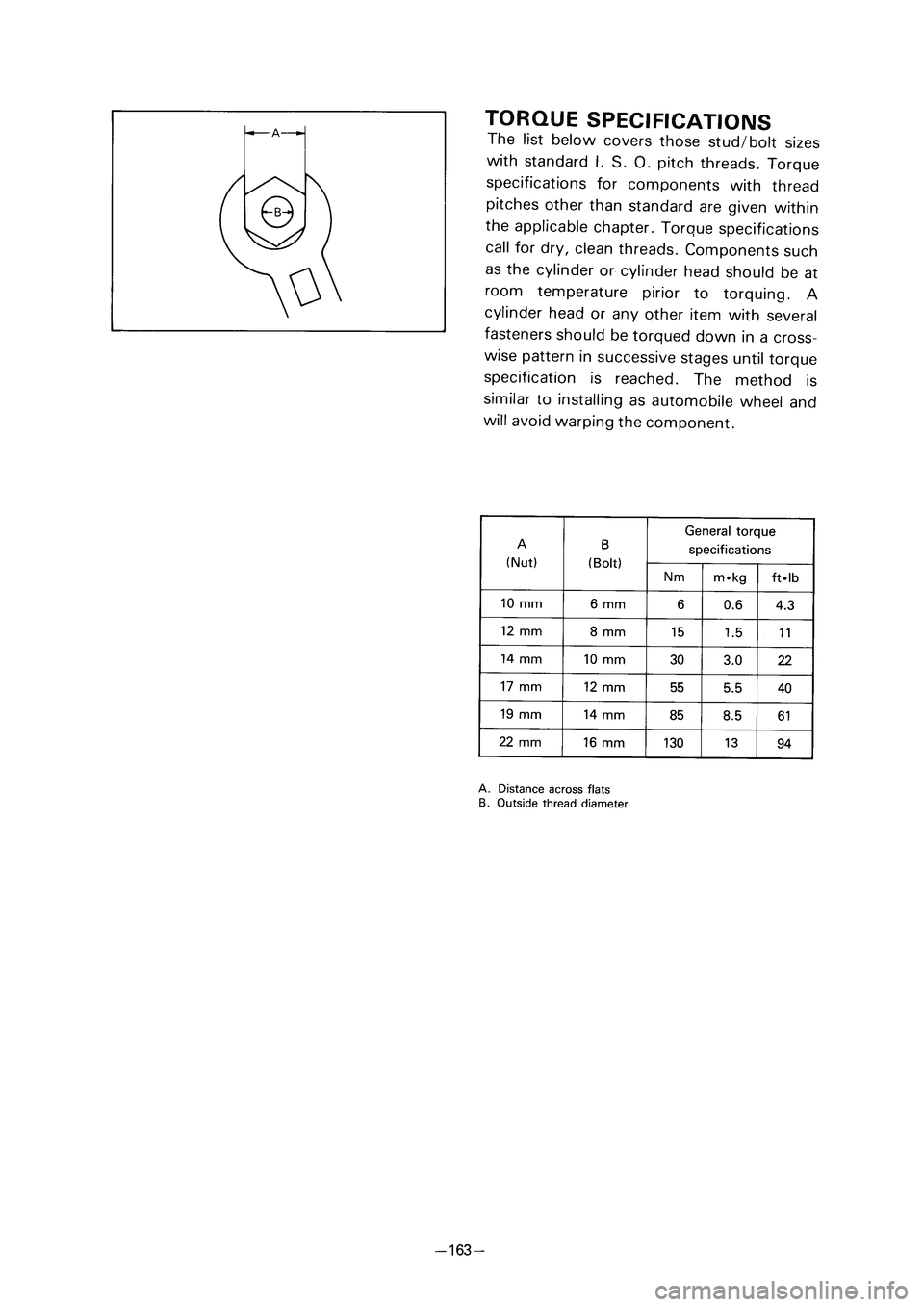

3RV 8E 4 04.4.13 10:54 32

Page 185 of 190

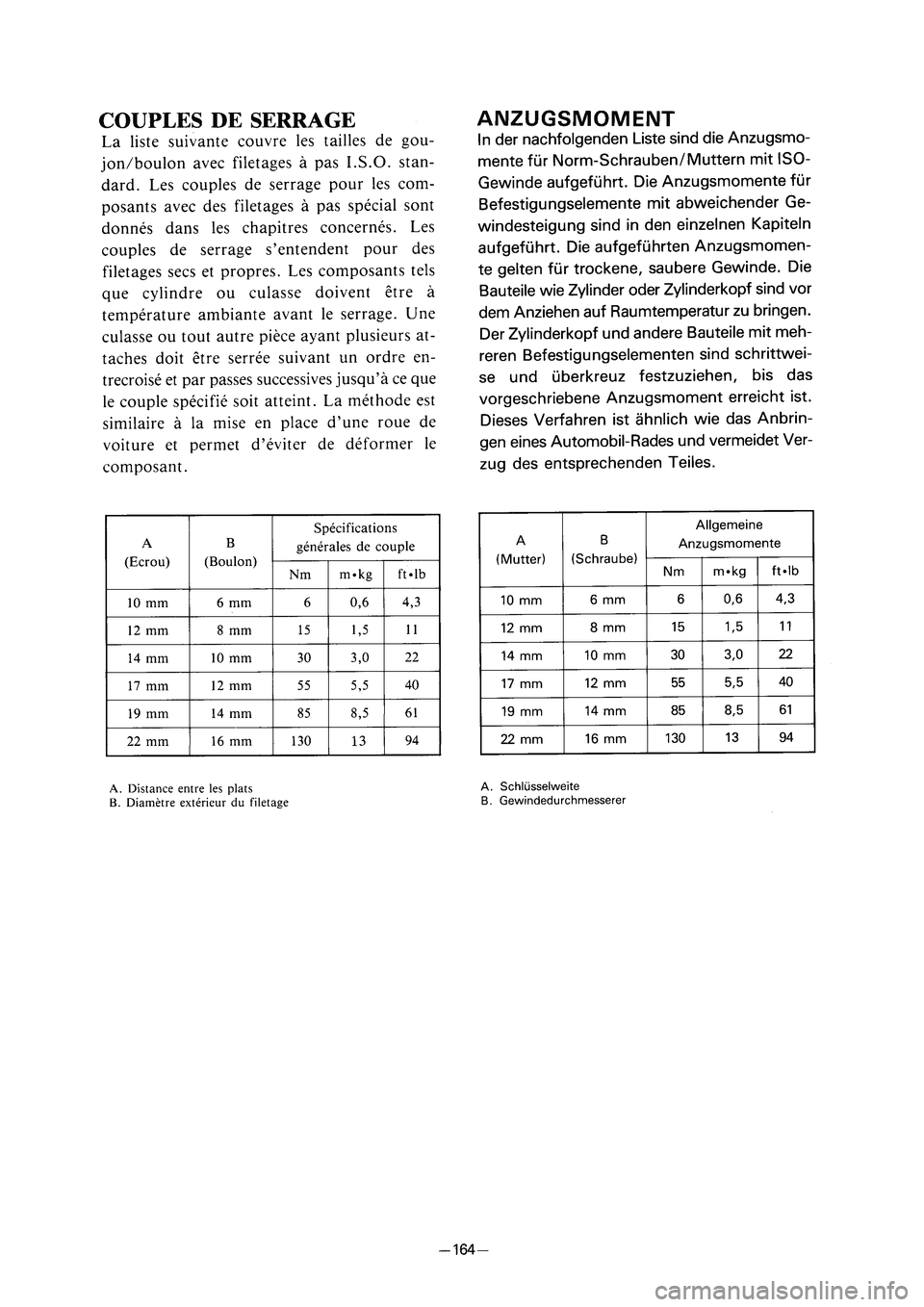

3RV 8E 4 04.4.13 10:55 33

Page 186 of 190

3RV 8E 4 04.4.13 10:55 34

Page 187 of 190

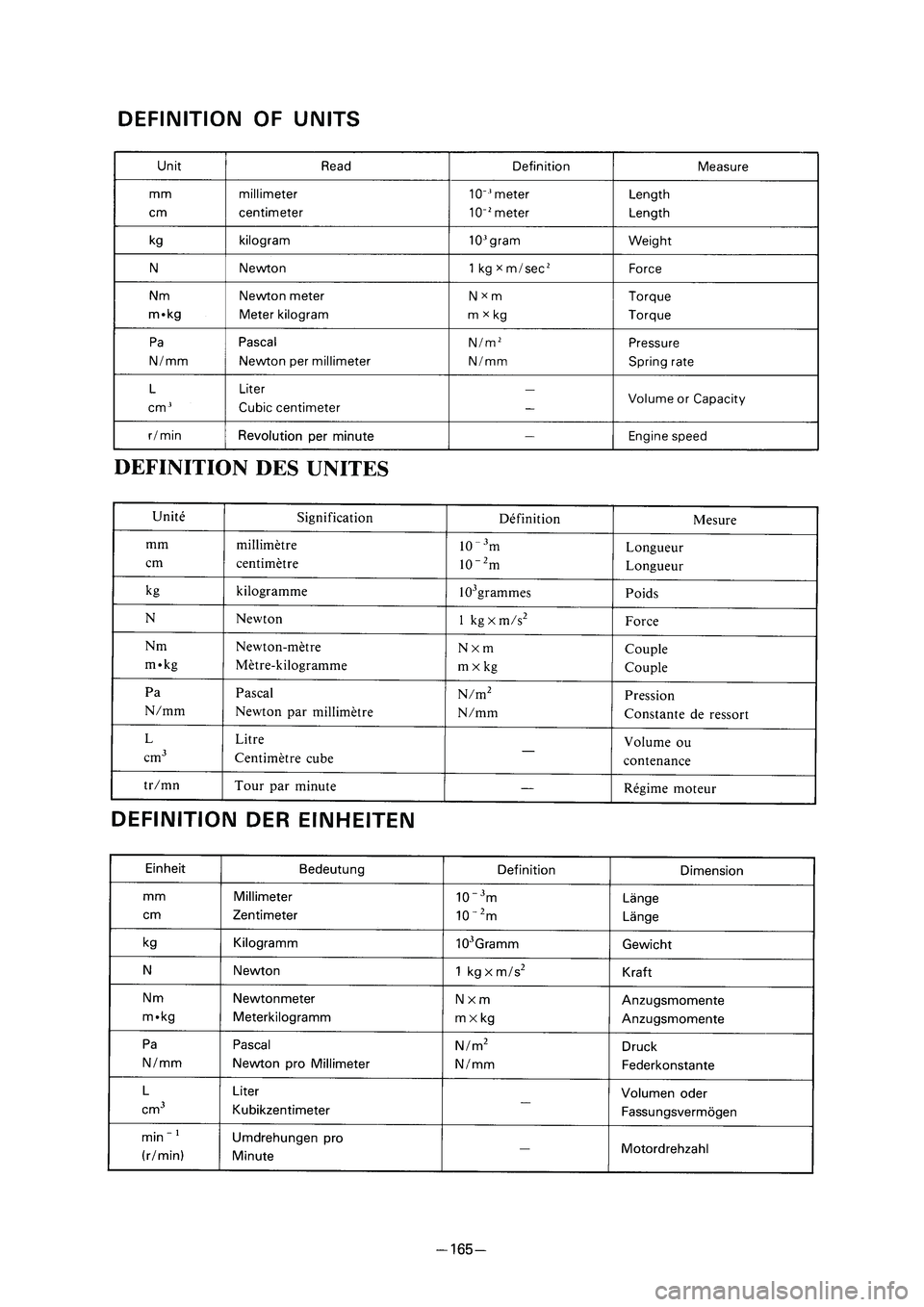

3RV 8E 4 04.4.13 10:55 35

Page 188 of 190

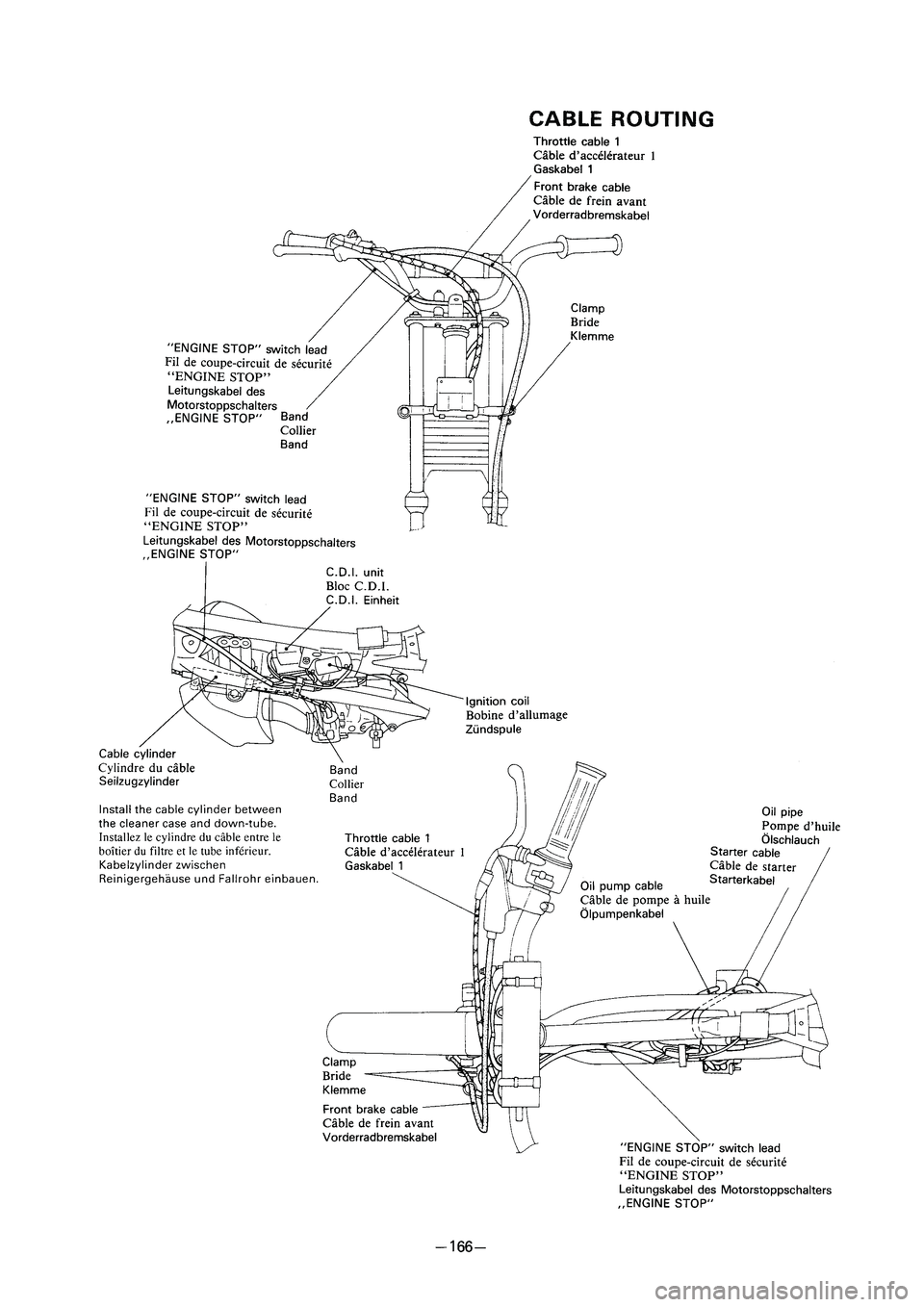

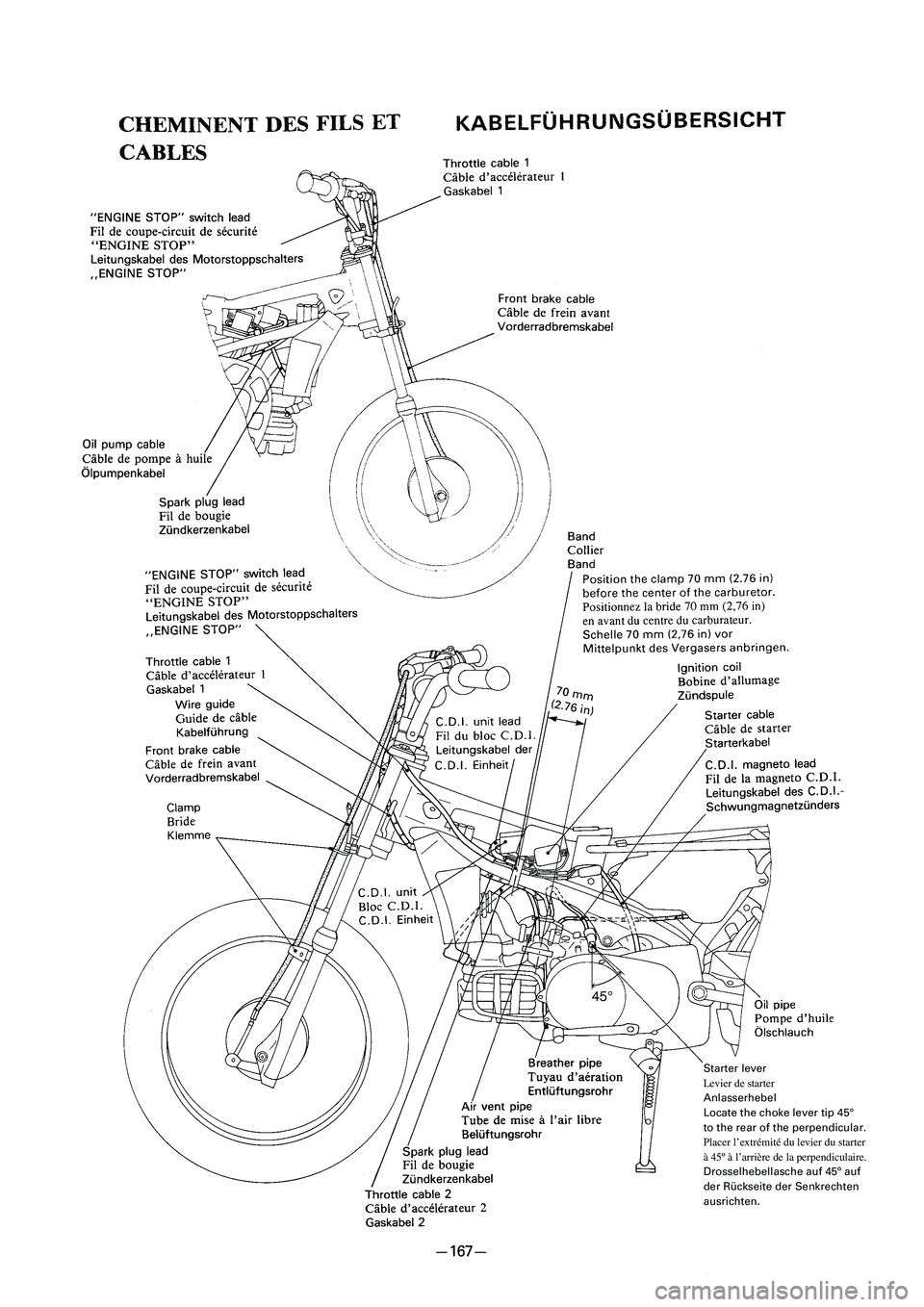

YAMAHA PW80 2005 Betriebsanleitungen (in German) Starter lever
Levier de starter
Anlasserhebel
Locate the choke lever tip 45°
to the rear of the perpendicular.
Placer l’extrémité du levier du starter
à 45º à l’arrière de la perpendicula

Starter lever
Levier de starter
Anlasserhebel
Locate the choke lever tip 45°
to the rear of the perpendicular.
Placer l’extrémité du levier du starter
à 45º à l’arrière de la perpendiculaire.
Drosselhebellasche auf 45º auf
der Rückseite der Senkrechten
ausrichten.
3RV 8E 4 04.4.13 10:55 36

Page 189 of 190

YAMAHA PW80 2005 Betriebsanleitungen (in German) PW80(T)
OWNER’S SERVICE MANUAL
©2004 by Yamaha Motor Co., Ltd.
1st Edition, April 2004
All rights reserved. Any reprinting or
unauthorized use without the written
permission of Yamaha Motor Co., L

PW80(T)
OWNER’S SERVICE MANUAL
©2004 by Yamaha Motor Co., Ltd.
1st Edition, April 2004
All rights reserved. Any reprinting or
unauthorized use without the written
permission of Yamaha Motor Co., Ltd.
is expressly prohibited.
Printed in Japan
3RV-8ECover 04.4.12 16:12 Page 2

Page 190 of 190

YAMAHA PW80 2005 Betriebsanleitungen (in German) OWNER’S SERVICE MANUAL
MANUEL D’ATELIER DU
PROPRIETAIRE
FAHRER-UND
WARTUNGS-HANDBUCH
PW80(T)
3RV-28199-8EPRINTED IN JAPAN
2004.4—1.8 X 1!
(E,F,G)YAMAHA MOTOR CO., LTD.
2500 SHINGAI IWATA SHIZU

OWNER’S SERVICE MANUAL
MANUEL D’ATELIER DU
PROPRIETAIRE
FAHRER-UND
WARTUNGS-HANDBUCH
PW80(T)
3RV-28199-8EPRINTED IN JAPAN
2004.4—1.8 X 1!
(E,F,G)YAMAHA MOTOR CO., LTD.
2500 SHINGAI IWATA SHIZUOKA JAPAN
PRINTED ON RECYCLED PAPER
PW80(T)
3RV-8ECover 04.4.12 16:12 Page 1
