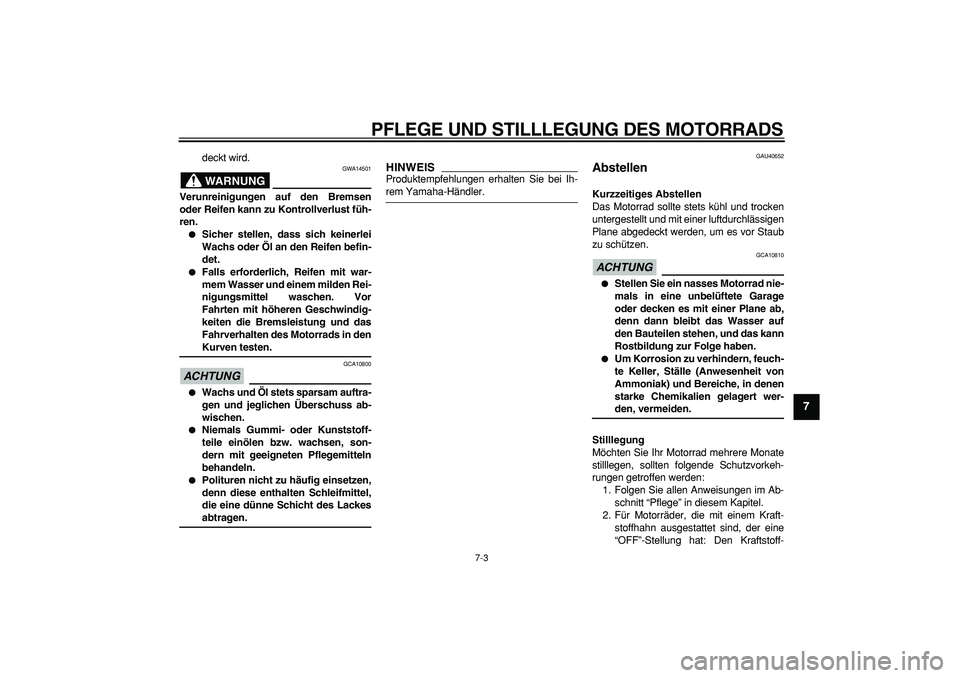

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
2
3
4
5
6
78
9

deckt wird.
WARNUNG

GWA14501
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor
Fahrten mit höheren Geschwindig-
keiten die Bremsleistung und das
Fahrverhalten des Motorrads in den
Kurven testen.
ACHTUNG

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU40652
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
ACHTUNG

GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Für Motorräder, die mit einem Kraft-
stoffhahn ausgestattet sind, der eine
“OFF”-Stellung hat: Den Kraftstoff-

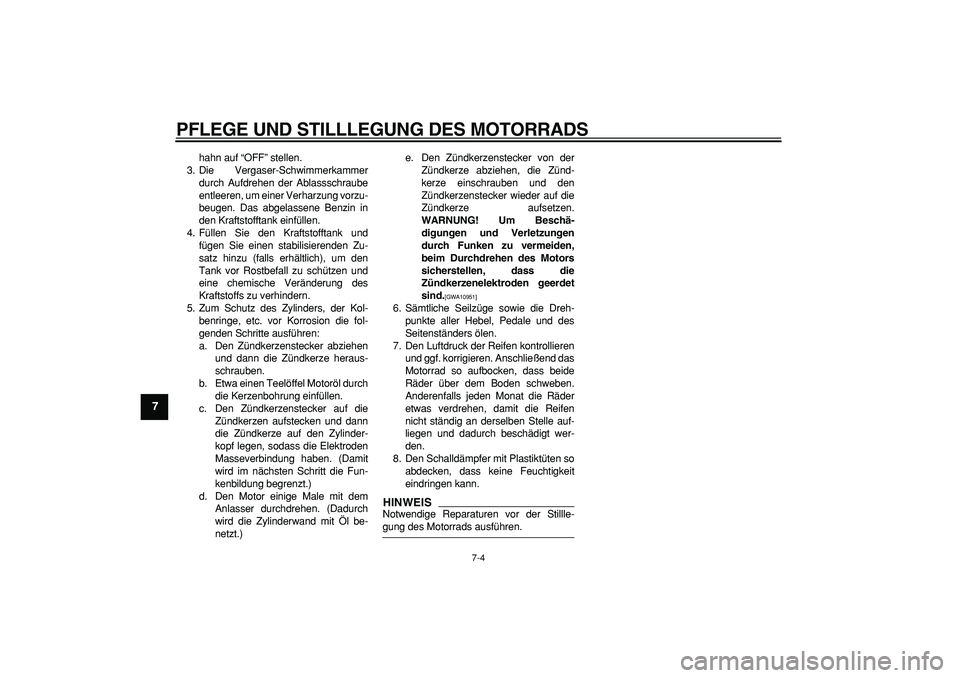

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
1
2
3
4
5
6
7
8
9

hahn auf “OFF” stellen.
3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablassschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die
Zündkerzenelektroden geerdet
sind.
[GWA10951]

6. Sämtliche Seilzüge sowie die Dreh-
punkte aller Hebel, Pedale und des
Seitenständers ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
HINWEIS

Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.

8-1
2
3
4
5
6
7
89

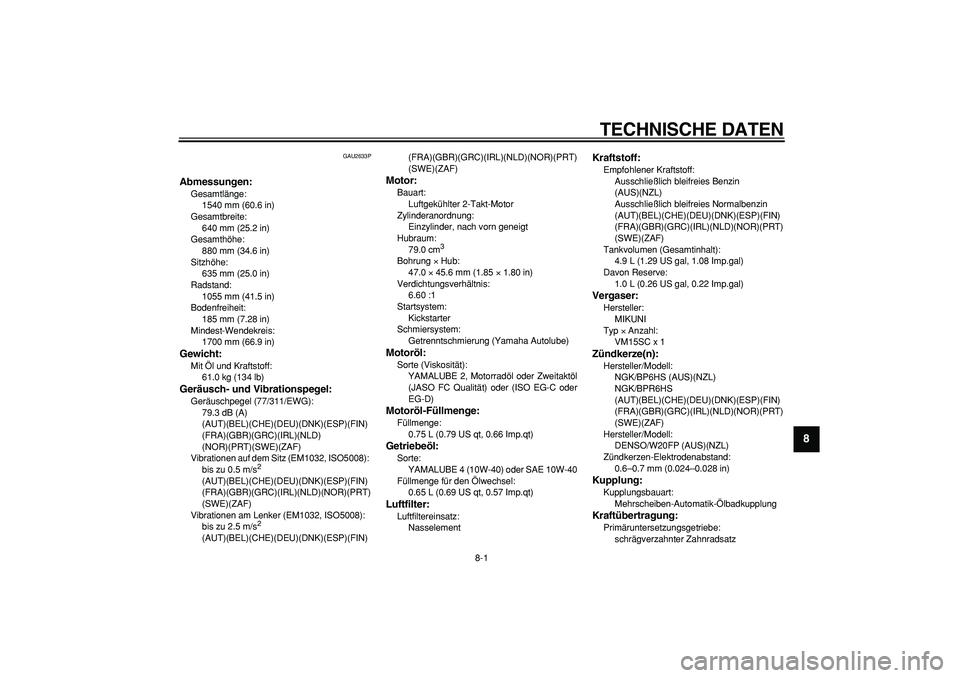

TECHNISCHE DATEN
GAU2633P
Abmessungen:
Gesamtlänge:
1540 mm (60.6 in)
Gesamtbreite:
640 mm (25.2 in)
Gesamthöhe:
880 mm (34.6 in)
Sitzhöhe:
635 mm (25.0 in)
Radstand:
1055 mm (41.5 in)
Bodenfreiheit:
185 mm (7.28 in)
Mindest-Wendekreis:
1700 mm (66.9 in)
Gewicht:
Mit Öl und Kraftstoff:
61.0 kg (134 lb)
Geräusch- und Vibrationspegel:
Geräuschpegel (77/311/EWG):
79.3 dB (A)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Vibrationen auf dem Sitz (EM1032, ISO5008):
bis zu 0.5 m/s
2


(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Vibrationen am Lenker (EM1032, ISO5008):
bis zu 2.5 m/s
2


(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Motor:
Bauart:
Luftgekühlter 2-Takt-Motor
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
79.0 cm
3

Bohrung
×
Hub:
47.0
×
45.6 mm (1.85
×
1.80 in)
Verdichtungsverhältnis:
6.60 :1
Startsystem:
Kickstarter
Schmiersystem:
Getrenntschmierung (Yamaha Autolube)

Motoröl:
Sorte (Viskosität):
YAMALUBE 2, Motorradöl oder Zweitaktöl
(JASO FC Qualität) oder (ISO EG-C oder
EG-D)
Motoröl-Füllmenge:
Füllmenge:
0.75 L (0.79 US qt, 0.66 Imp.qt)
Getriebeöl:
Sorte:
YAMALUBE 4 (10W-40) oder SAE 10W-40
Füllmenge für den Ölwechsel:
0.65 L (0.69 US qt, 0.57 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Nasselement
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Benzin
(AUS)(NZL)
Ausschließlich bleifreies Normalbenzin
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Tankvolumen (Gesamtinhalt):
4.9 L (1.29 US gal, 1.08 Imp.gal)
Davon Reserve:
1.0 L (0.26 US gal, 0.22 Imp.gal)
Vergaser:
Hersteller:
MIKUNI
Typ
×
Anzahl:
VM15SC x 1
Zündkerze(n):
Hersteller/Modell:
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Hersteller/Modell:
DENSO/W20FP (AUS)(NZL)
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Automatik-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz

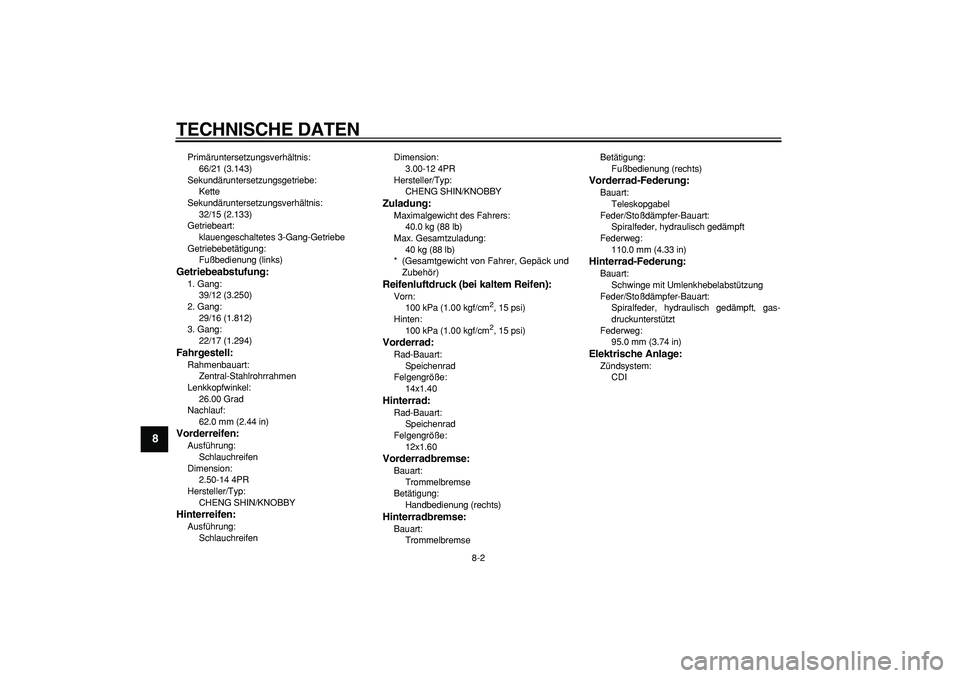

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

Primäruntersetzungsverhältnis:
66/21 (3.143)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
32/15 (2.133)
Getriebeart:
klauengeschaltetes 3-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
39/12 (3.250)
2. Gang:
29/16 (1.812)
3. Gang:
22/17 (1.294)
Fahrgestell:
Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
62.0 mm (2.44 in)
Vorderreifen:
Ausführung:
Schlauchreifen
Dimension:
2.50-14 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBY
Hinterreifen:
Ausführung:
SchlauchreifenDimension:
3.00-12 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBY
Zuladung:
Maximalgewicht des Fahrers:
40.0 kg (88 lb)
Max. Gesamtzuladung:
40 kg (88 lb)
* (Gesamtgewicht von Fahrer, Gepäck und
Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm
2

, 15 psi)
Hinten:
100 kPa (1.00 kgf/cm
2

, 15 psi)
Vorderrad:
Rad-Bauart:
Speichenrad
Felgengröße:
14x1.40
Hinterrad:
Rad-Bauart:
Speichenrad
Felgengröße:
12x1.60
Vorderradbremse:
Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)
Hinterradbremse:
Bauart:
TrommelbremseBetätigung:
Fußbedienung (rechts)
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110.0 mm (4.33 in)
Hinterrad-Federung:
Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
95.0 mm (3.74 in)
Elektrische Anlage:
Zündsystem:
CDI

9-1
2
3
4
5
6
7
8
9

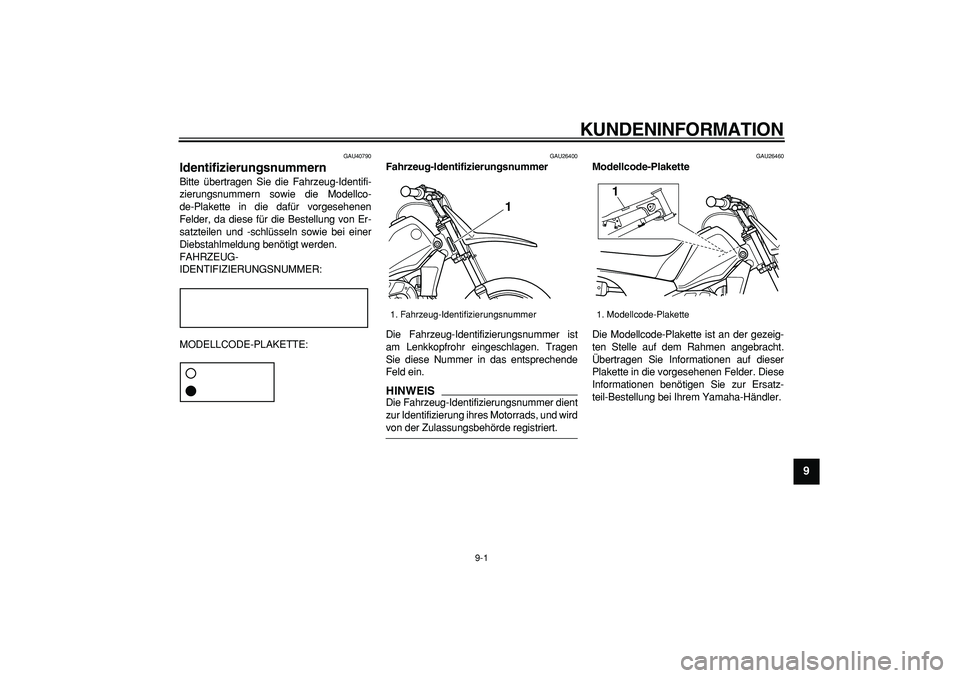

KUNDENINFORMATION
GAU40790
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatz-
teil-Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1

1. Modellcode-Plakette
1

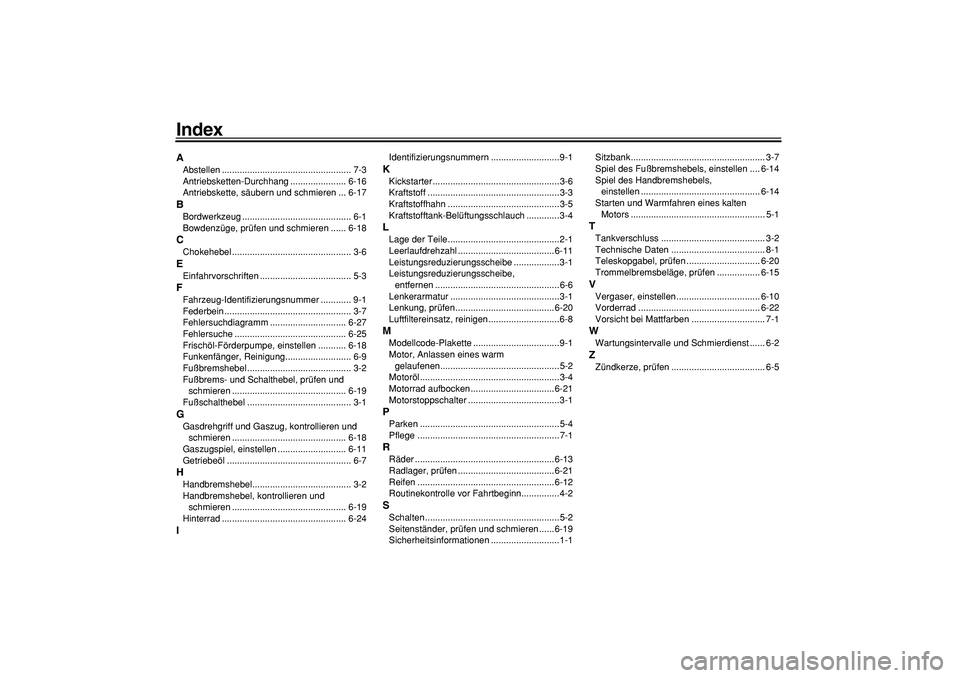

Index
A
Abstellen ................................................... 7-3
Antriebsketten-Durchhang ...................... 6-16
Antriebskette, säubern und schmieren ... 6-17
B
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-18
C
Chokehebel ............................................... 3-6
E
Einfahrvorschriften .................................... 5-3
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein .................................................. 3-7
Fehlersuchdiagramm .............................. 6-27
Fehlersuche ............................................ 6-25
Frischöl-Förderpumpe, einstellen ........... 6-18
Funkenfänger, Reinigung.......................... 6-9
Fußbremshebel ......................................... 3-2
Fußbrems- und Schalthebel, prüfen und
schmieren ............................................. 6-19
Fußschalthebel ......................................... 3-1
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ............................................. 6-18
Gaszugspiel, einstellen ........................... 6-11
Getriebeöl ................................................. 6-7
H
Handbremshebel....................................... 3-2
Handbremshebel, kontrollieren und
schmieren ............................................. 6-19
Hinterrad ................................................. 6-24
I
Identifizierungsnummern ...........................9-1
K
Kickstarter ..................................................3-6
Kraftstoff ....................................................3-3
Kraftstoffhahn ............................................3-5
Kraftstofftank-Belüftungsschlauch .............3-4
L
Lage der Teile ............................................2-1
Leerlaufdrehzahl ......................................6-11
Leistungsreduzierungsscheibe ..................3-1
Leistungsreduzierungsscheibe,
entfernen .................................................6-6
Lenkerarmatur ...........................................3-1
Lenkung, prüfen .......................................6-20
Luftfiltereinsatz, reinigen ............................6-8
M
Modellcode-Plakette ..................................9-1
Motor, Anlassen eines warm
gelaufenen...............................................5-2
Motoröl .......................................................3-4
Motorrad aufbocken .................................6-21
Motorstoppschalter ....................................3-1
P
Parken .......................................................5-4
Pflege ........................................................7-1
R
Räder .......................................................6-13
Radlager, prüfen ......................................6-21
Reifen ......................................................6-12
Routinekontrolle vor Fahrtbeginn...............4-2
S
Schalten .....................................................5-2
Seitenständer, prüfen und schmieren ......6-19
Sicherheitsinformationen ...........................1-1Sitzbank..................................................... 3-7
Spiel des Fußbremshebels, einstellen .... 6-14
Spiel des Handbremshebels,
einstellen ............................................... 6-14
Starten und Warmfahren eines kalten
Motors ..................................................... 5-1
T
Tankverschluss ......................................... 3-2
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................. 6-20
Trommelbremsbeläge, prüfen ................. 6-15
V
Vergaser, einstellen................................. 6-10
Vorderrad ................................................ 6-22
Vorsicht bei Mattfarben ............................. 7-1
W
Wartungsintervalle und Schmierdienst ...... 6-2
Z
Zündkerze, prüfen ..................................... 6-5

YAMAHA MOTOR CO., LTD.
AUF RECYCLINGPAPIER GEDRUCKTPRINTED IN JAPAN
2008.4–1.1
×
2
!
(G)
