INTRODUCTION
FAU41582
Félicitations au propriétaire du modèle PW80(Y) de Yamaha. Ce modèle représente le fruit de nombreuses années d’expérience dans la
production de machines de sport, de tourisme et de course. Le nouveau propriétaire pourra apprécier pleinement la perfection technique
et la fiabilité qui ont fait de Yamaha un leader dans ce domaine.
Ce manuel contient la description du fonctionnement, les instructions pour l’entretien de base et les points de contrôle à effectuer pé-
riodiquement. Au moindre doute concernant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire
Yamaha.
De par sa conception et sa fabrication, cette moto Yamaha est entièrement conforme aux normes relatives à la pollution atmosphérique
en vigueur à la date de fabrication. Le respect de ces normes s’est fait sans préjudice au rendement ni à la consommation. Afin de pré-
server la conformité à ces normes, il importe que l’utilisateur et le concessionnaire respectent scrupuleusement les tableaux d’entretiens
périodiques et toutes les instructions données dans ce manuel.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT

FWA10031
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
AVERTISSEMENT

FWA14351
Cette moto est conçue et fabriquée pour une utilisation tout-terrain uniquement. L’utilisation de cette moto sur la voie publique
est illégale. Cette moto répond aux lois et réglementations régissant le niveau sonore et l’antiparasitage de la plupart des états.
Avant utilisation, il convient de prendre connaissance des lois et réglementations locales en vigueur.
MESSAGES DE SÉCURITÉ IMPORTANTS :

Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto. Il est impératif de bien comprendre toutes les instructions.

Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur la moto.

Ne jamais conduire une moto avant d’avoir maîtrisé les techniques nécessaires.

Le poids du pilote ne peut excéder 40 kg (88 lb).

1-1
1
2
3
4
5
6
7
8
9

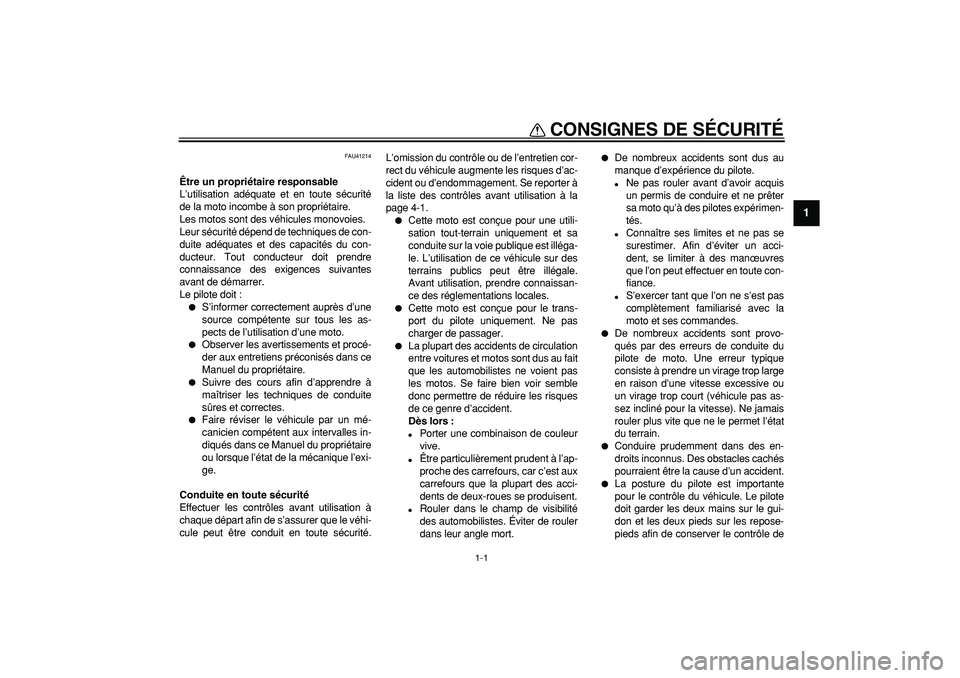

CONSIGNES DE SÉCURITÉ
FAU41214
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :

S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.

Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.

Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.

Faire réviser le véhicule par un mé-
canicien compétent aux intervalles in-
diqués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique l’exi-
ge.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.L’omission du contrôle ou de l’entretien cor-
rect du véhicule augmente les risques d’ac-
cident ou d’endommagement. Se reporter à
la liste des contrôles avant utilisation à la
page 4-1.

Cette moto est conçue pour une utili-
sation tout-terrain uniquement et sa
conduite sur la voie publique est illéga-
le. L’utilisation de ce véhicule sur des
terrains publics peut être illégale.
Avant utilisation, prendre connaissan-
ce des réglementations locales.

Cette moto est conçue pour le trans-
port du pilote uniquement. Ne pas
charger de passager.

La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :

Porter une combinaison de couleur
vive.

Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.

Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.

De nombreux accidents sont dus au
manque d’expérience du pilote.

Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.

Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.

S’exercer tant que l’on ne s’est pas
complètement familiarisé avec la
moto et ses commandes.

De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse). Ne jamais
rouler plus vite que ne le permet l’état
du terrain.

Conduire prudemment dans des en-
droits inconnus. Des obstacles cachés
pourraient être la cause d’un accident.

La posture du pilote est importante
pour le contrôle du véhicule. Le pilote
doit garder les deux mains sur le gui-
don et les deux pieds sur les repose-
pieds afin de conserver le contrôle de

CONSIGNES DE SÉCURITÉ
1-3
1
sible. Attacher soigneusement les ba-
gages les plus lourds près du centre
de la moto et répartir le poids éga-
lement de chaque côté afin de ne pas
le déséquilibrer.

Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires sont
correctement fixés avant de prendre la
route. Contrôler fréquemment les fixa-
tions des accessoires.

Régler correctement la suspension
en fonction de la charge et contrôler
l’état et la pression de gonflage des
pneus.

Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par Ya-
maha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure detester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les
modifications autres que celles
recommandées spécialement par Yamaha,
même si ces pièces sont vendues ou mon-
tées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secondai-
re puissent sembler être de concept et de
qualité identiques aux accessoires Ya-
maha, il faut être conscient que certains de
ces accessoires ou certaines de ces modifi-
cations ne sont pas appropriés en raison du
danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.


Ne jamais monter d’accessoires qui
pourraient nuire au bon fonctionne-
ment de la moto. Examiner soigneuse-
ment les accessoires avant de les
monter pour s’assurer qu’ils ne ré-
duisent en rien la garde au sol, l’angle
d’inclinaison dans les virages, le déba-
ttement limite de la suspension, la
course de la direction ou le fonctionne-
ment des commandes.

Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids. Si
des accessoires sont montés sur le
guidon ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.

Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.

Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
1
2
3
4
5
6
7
8
9

FAU19603
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.

Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient deremplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Capuchon de bougie
1

1. Clé à bougie
1

Bougie spécifiée :
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)
(NLD)(NOR)(PRT)(SWE)(ZAF)
DENSO/W20FP (AUS)(NZL)
1. Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
1

8-1
2
3
4
5
6
7
89

CARACTÉRISTIQUES
FAU2633P
Dimensions:
Longueur hors tout:
1540 mm (60.6 in)
Largeur hors tout:
640 mm (25.2 in)
Hauteur hors tout:
880 mm (34.6 in)
Hauteur de la selle:
635 mm (25.0 in)
Empattement:
1055 mm (41.5 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1700 mm (66.9 in)
Poids:
Avec huile et carburant:
61.0 kg (134 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):
79.3 dB(A)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Vibrations au niveau de la selle (EN1032,
ISO5008):
0.5 m/s
2

maximum
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)Vibrations au niveau du guidon (EN1032,
ISO5008):
2.5 m/s
2

maximum
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79.0 cm
3

Alésage
×
course:
47.0
×
45.6 mm (1.85
×
1.80 in)
Taux de compression:
6.60 :1
Système de démarrage:
Kick
Système de graissage:
Lubrification séparée (Yamaha Autolube)

Huile moteur:
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
0.75 L (0.79 US qt, 0.66 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.65 L (0.69 US qt, 0.57 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
4.9 L (1.29 US gal, 1.08 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal, 0.22 Imp.gal)
Carburateur:
Fabricant:
MIKUNI
Modèle
×
quantité:
VM15SC x 1
Bougie(s):
Fabricant/modèle:
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Fabricant/modèle:
DENSO/W20FP (AUS)(NZL)
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)

9-1
2
3
4
5
6
7
8
9

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU40790
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1

1. Étiquette des codes du modèle
1
