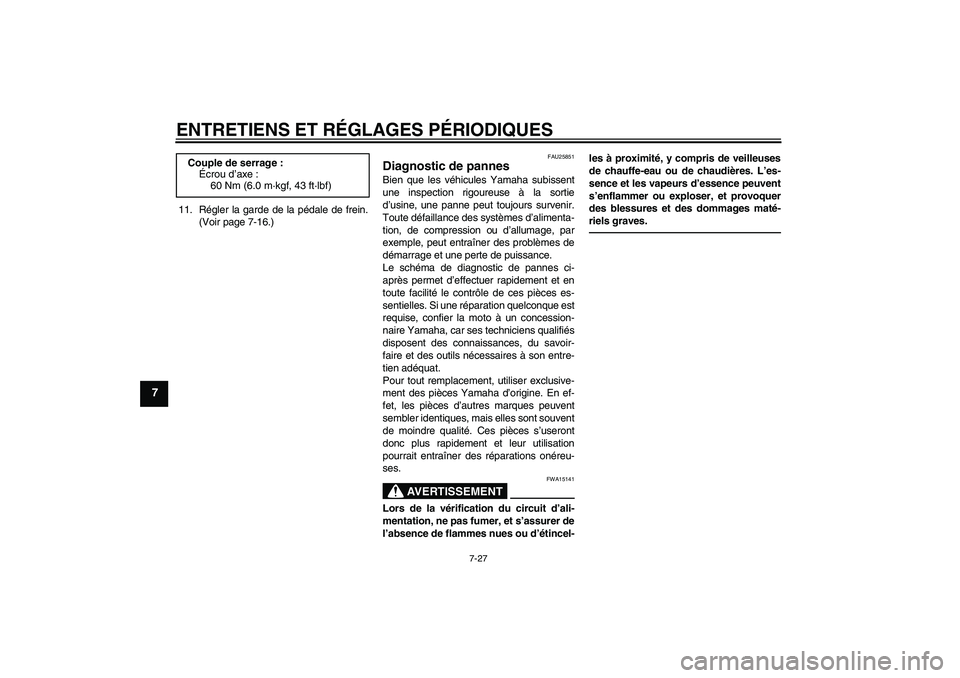

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-27
7
11. Régler la garde de la pédale de frein.
(Voir page 7-16.)
FAU25851
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
Couple de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U3RV8LF0.book Page 27 Tuesday, April 13, 2010 9:13 AM

CARACTÉRISTIQUES
9-1
9
Dimensions:Longueur hors tout:
1540 mm (60.6 in)
Largeur hors tout:
640 mm (25.2 in)
Hauteur hors tout:
880 mm (34.6 in)
Hauteur de la selle:
635 mm (25.0 in)
Empattement:
1055 mm (41.5 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1700 mm (66.9 in)Poids:Avec huile et carburant:
61 kg (134 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
PW80 79.3 dB(A)à2750 tr/mn
Vibrations au niveau de la selle (EN1032,
ISO5008):
PW80 0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032,
ISO5008):
PW80 2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79 cm³Alésage × course:
47.0 × 45.6 mm (1.85 × 1.80 in)
Taux de compression:
6.60 :1
Système de démarrage:
Kick
Système de graissage:
Lubrification séparée (Yamaha Autolube)
Huile moteur:Type:
YAMALUBE 2S ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
0.75 L (0.79 US qt, 0.66 Imp.qt)Huile de boîte de vitesses:Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.65 L (0.69 US qt, 0.57 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
PW80 Essence ordinaire sans plomb
exclusivement
PW80A Essence sans plomb
exclusivement
Capacité du réservoir:
4.9 L (1.29 US gal, 1.08 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal, 0.22 Imp.gal)
Carburateur:Modèle × quantité:
VM15SC x 1Bougie(s):Fabricant/modèle:
NGK/BPR6HS
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
66/21 (3.143)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
32/15 (2.133)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
39/12 (3.250)
2e:
29/16 (1.812)
3e:
22/17 (1.294)
