USB YAMAHA SCR950 2017 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-6
3
I vanliga fall ska du använda “SELECT” när
du vill växla visningen mellan vägmätaren
“ODO”, trippmätarna “TRIP 1” och
“TRIP 2” och klockan i följande ordning:
ODO → TRIP 1 → TRIP 2 → klocka → ODO
Om varningslampan för bränslenivå tänds
(se sidan 3-3) kommer displayen att auto-
matiskt ändras till att visa trippmätaren för
bränslereserv “TRIP F” och börja räkna kör-
sträckan från den punkten. Om det inträffar
kan du använda “SELECT” om du vill växla
visningen mellan de olika trippmätarna och
vägmätaren i följande ordning:
TRIP F → TRIP 1 → TRIP 2 → klocka →
ODO → TRIP F
Välj en trippmätare med “SELECT” och
tryck sedan på “SELECT” i en sekund när
du vill nollställa en trippmätare. Om du inte
nollställer trippmätaren för bränslereserv
själv kommer den att nollställas och för-
svinna från displayen automatiskt när du
har tankat och kört i 5 km (3 mi). För att ställa in klockan
1. Använd “SELECT” när du vill ändra
displayen till klockläge.
2. Håll “SELECT” intryckt i 5 sekunder. Siffrorna för timmar börjar att blinka.
3. Ställ in timmarna med “SELECT”.
4. Håll “SELECT” intryckt i en sekund tills
siffrorna för minuter börjar blinka.
5. Ställ in minuterna med “SELECT”.
6. Håll “SELECT” intryckt i en sekund när
du vill starta klockan.
MAU1234M
StyrarmaturerVänster
Höger
1. Klocka
1
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
1. Motorns start/stoppknapp “ / / ”
2. “SELECT”-knapp
3. Varningsblinkersomkopplare “ ”
2134
213
UBL3M0M0.book Page 6 Wednesday, November 9, 2016 4:11 PM

Instrument och kontrollfunktioner
3-7
3
MAU12352
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.TIPSLjusblinkknappen har ingen effekt när av-
bländningskontakten är inställd på “ ”.
MAU12401
Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU68270
Motorns start/stoppknapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 5-1
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU55701
“SELECT”-knapp
Denna knapp används för att utföra änd-
ringar för vägmätaren och tripmätarna samt
för att ställa in klockan på multi-funktions-
mätaren.
Se “Multi-funktionsmätare” på sidan 3-5 för
ytterligare information.
UBL3M0M0.book Page 7 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-10
6

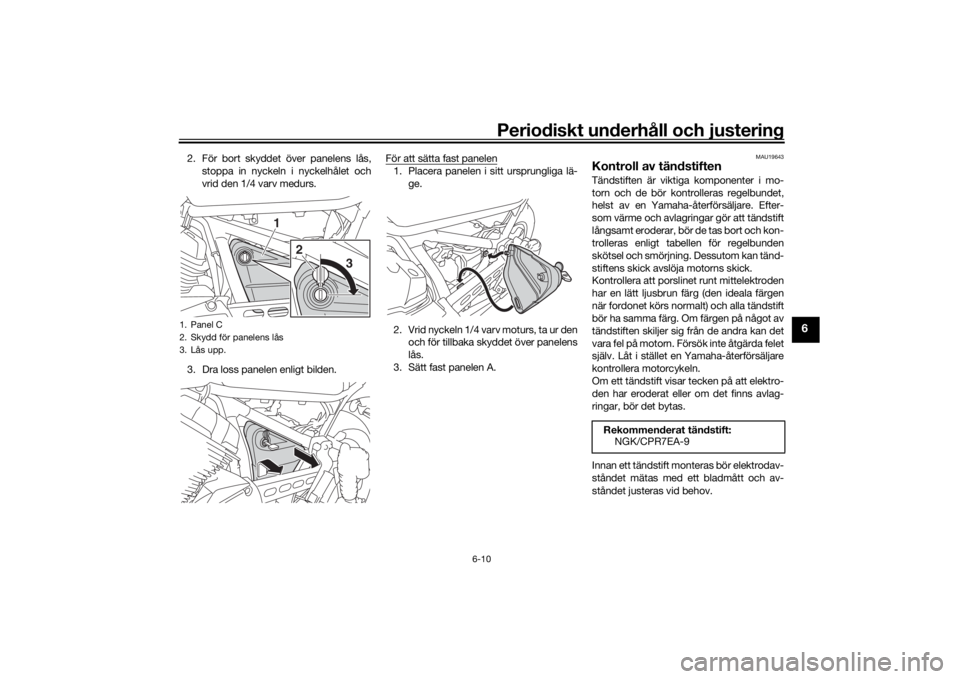

2. För bort skyddet över panelens lås,stoppa in nyckeln i nyckelhålet och
vrid den 1/4 varv medurs.
3. Dra loss panelen enligt bilden. För att sätta fast panelen
1. Placera panelen i sitt ursprungliga lä-
ge.
2. Vrid nyckeln 1/4 varv moturs, ta ur den och för tillbaka skyddet över panelens
lås.
3. Sätt fast panelen A.
MAU19643
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-å terförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
1. Panel C
2. Skydd för panelens lås
3. Lås upp.
2
1
3
Rekommenderat tändstift:NGK/CPR7EA-9
UBL3M0M0.book Page 10 Wednesday, November 9, 2016 4:11 PM

10-1
10
RegisterAABS ......................................................... 3-9
ABS-varningslampa ................................ 3-4
Avbländningskontakt .............................. 3-7
Avstängningssystem för tändkrets ....... 3-15BBatteri ................................................... 6-25
Blinkerslampa, byte .............................. 6-30
Blinkersomkopplare ................................ 3-7
Bränsle .................................................. 3-11
Bränsleförbrukning, tips för att sänka .... 5-3
Bränsletankens ventilations-/överloppsslang ................................... 3-12
Bromljuskontakter................................. 6-19
Bromshandtag ........................................ 3-8
Bromshandtagets spel, kontroll............ 6-19
Bromsljus/bakljus ................................. 6-30
Broms- och kopplingshandtag,
kontroll av och smörjning ................... 6-23
Bromspedal ............................................ 3-9
Bromspedal och växelpedal, kontroll
av och smörjning ................................ 6-23
Bromsvätska, byte ................................ 6-21
Bromsvätskenivå, kontroll av ................ 6-20DDäck...................................................... 6-16
Dataregistrering, fordon .......................... 9-2
Delarnas placering .................................. 2-1
Diagnoskontakt ....................................... 9-2FFelsökning............................................. 6-32
Felsökningsschema .............................. 6-33
Försiktighet med matta färger ................ 7-1
Förvaring ................................................. 7-3 Framgaffel, kontroll av .......................... 6-24
GGashandtagets spel, kontroll ............... 6-15
Gashandtag och kabel, kontroll av
och smörjning .................................... 6-22HHjul ....................................................... 6-18
Hjullager, kontroll av ............................. 6-25
Huvudströmbrytare ................................ 3-2IIdentifikationsnummer ............................ 9-1
Indikeringslampa för blinkers ................. 3-3
Indikeringslampa för helljus.................... 3-3
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem ... 3-4
Indikeringslampor och varningslampor .................................... 3-3
Inkörning av motorn ............................... 5-3KKablar, kontroll av och smörjning ......... 6-22
Kanister ................................................ 6-11
Katalysator ........................................... 3-12
Kontroll av bromsbelägg, fram och bak ..................................................... 6-19
Kopplingshandtag .................................. 3-8
Kopplingshandtagets spel, justering .... 6-18
Kuggremsspänning .............................. 6-21LLjusblinkknapp ....................................... 3-7
Luftfilter, byte ....................................... 6-15MMotorcykelns identifikationsnummer ..... 9-1
Motorns serienummer ............................ 9-1
Motorns start/stoppknapp ..................... 3-7 Motorolja och oljefilterinsats .................6-12
Multi-funktionsmätare .............................3-5
NNummerskyltsbelysning, byte av
lampa ..................................................6-31PPaneler, lossa och sätta fast ...................6-9
Parkering .................................................5-4
Parkeringsljuslampa, byte .....................6-29RRattlås ...................................................3-13SSäkerhetsinformation ..............................1-1
Säkringar, byte ......................................6-27
SELECT-knapp .......................................3-7
Sidostöd................................................3-14
Sidostöd, kontroll av och smörjning .....6-24
Signalknapp ............................................3-7
Skötsel ....................................................7-1
Skötsel och smörjning, regelbunden ......6-5
Specifikationer ........................................8-1
Ställa motorcykeln ................................6-32
Start av motorn .......................................5-1
Startspärrsystem.....................................3-1
Stötdämparuppsättningar, justering .....3-13
Strålkastarlampa, byte ..........................6-28
Styrarmaturer ..........................................3-6
Styrning, kontroll av ..............................6-25TTändstift, kontroll av .............................6-10
Tanklock................................................3-10
Typskylt ...................................................9-1UUnderhåll, emissionssystem ...................6-3
