OSTRZEŻENIE:
Przed przystąpieniem do eksploatacji motocykla należy dokładnie przeczytać
Instrukcję Obsługi.
WSKAZÓWKA
Instrukcję Obsługi należy traktować jako element wyposażenia motocykla. W
razie sprzedaży pojazdu Instrukcję Obsługi należy przekazać nowemu
właścicielowi.
YAMAHA
YAMAHA MOTOR ELECTRONICS CO. LTD.
1450-6 Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japonia
DEKLARACJA ZGODNOŚCI
dla
Produkt: IMMOBILIZER
Model: 1XC-00
Dostarczony przez
YAMAHA MOTOR ELECTRONICS CO. LTD.
1450-6 Mori, Mori-Machi, Shuchi-gun,
Shizuoka-Ken, 437-0292 Japonia
Dokumentacja techniczna w posiadaniu
YAMAHA MOTOR ELECTRONICS CO. LTD.
1450-6 Mori, Mori-Machi, Shuchi-gun,
Shizuoka-Ken, 437-0292 Japonia
Dyrektywa R & TTE
(Artykuł 3.1 (a) Bezpieczeństwo)
Dyrektywa R & TTE
(Artykuł 3.1 (b) EMC)
Dyrektywa R & TTE
(Artykuł 3.2 Spectrum)
Spełnia następujące normy lub dokumenty:
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
97/24/EC od 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1
Deklarujemy z pełną odpowiedzialnością, że produkt (y) jest zgodny z zasadniczymi
wymaganiami oraz innymi odpowiednimi wymogami Dyrektywy (1999/5/WE) dla
wyposażeń terminali Radio i Telekomunikacyjnych (R & TTE).
Data wydania:
Podpis osoby odpowiedzialnej:
5 września 2016
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV.
OZNACZENIA WAŻNIEJSZYCH INFORMACJI
W Instrukcji Obsługi szczególnie ważne informacje zostały oznaczone
następującymi symbolami:
!
Page 3 of 80
3
Symbol alarmu bezpieczeństwa. Jest on używany do
ostrzegania przed ryzykiem obrażeń. Aby uniknąć
obrażeń lub śmierci, stosuj się do wszystkich
komunikatów bezpieczeństwa, przy których występuje
ten symbol.
OSTRZEŻENIE
OSTRZEŻENIE wskazuje na potencjalnie niebezpieczną
sytuację, która, jeśli się jej nie uniknie, może
doprowadzić do śmierci lub poważnych obrażeń.
UWAGA:
UWAGA wskazuje specjalne środki ostrożności, które
należy podjąć, aby uniknąć uszkodzenia pojazdu lub
innego mienia.
WSKAZÓWKA WSKAZÓWKA dostarcza kluczowych informacji, dzięki
którym procedury są łatwiejsze i bardziej przejrzyste.
* Produkt i dane techniczne mogą ulec zmianie bez powiadomienia.
SPIS TREŚCI
Numer strony
OZNACZENIA WAŻNIEJSZYCH INFORMACJI
SPIS TREŚCI
BEZPIECZEŃSTWO PRZEDE WSZYSTKIM
OPIS MOTOCYKLA
Widok z lewej strony
Widok z prawej strony
Funkcje kontrolne i osprzęt kierownicy
WSKAŹNIKI I FUNKCJE KONTROLNE
System immobilizera
Stacyjka
Lampki sygnalizacyjne i ostrzegawcze
Zespół wyświetlacza wielofunkcyjnego
Przełączniki na kierownicy
Dźwignia sprzęgła
Pedał zmiany biegów
Dźwignia hamulca
Pedał hamulca
Układ ABS
Korek zbiornika paliwa
Paliwo
Gazohol
Przewód odpowietrzający / przelewowy zbiornika paliwa
Katalizator
Blokada kierownicy
Regulacja zespołów amortyzatorów
Układ odcięcia zapłonu
Kontrola przełączników
RUTYNOWA KONTROLA PRZED ROZPOCZĘCIEM EKSPLOATACJI
Tabela rutynowych czynności kontrolnych
EKSPLOATACJA I WAŻNE WSKAZÓWKI DOTYCZĄCE KIEROWANIA ! !
Page 11 of 80
11
1. Oświetlenie tablicy rejestracyjnej
2. Światło hamowania / tylne
3. Akumulator
4. Zbiornik płynu hamulca tylnego
5. Wkład filtra powietrza
6. Korek zbiornika paliwa
7. Stacyjka
8. Blokada kierownicy
9. Pedał hamulca
10. Pierścień regulacji napięcia wstępnego sprężyny zespołu amortyzatora

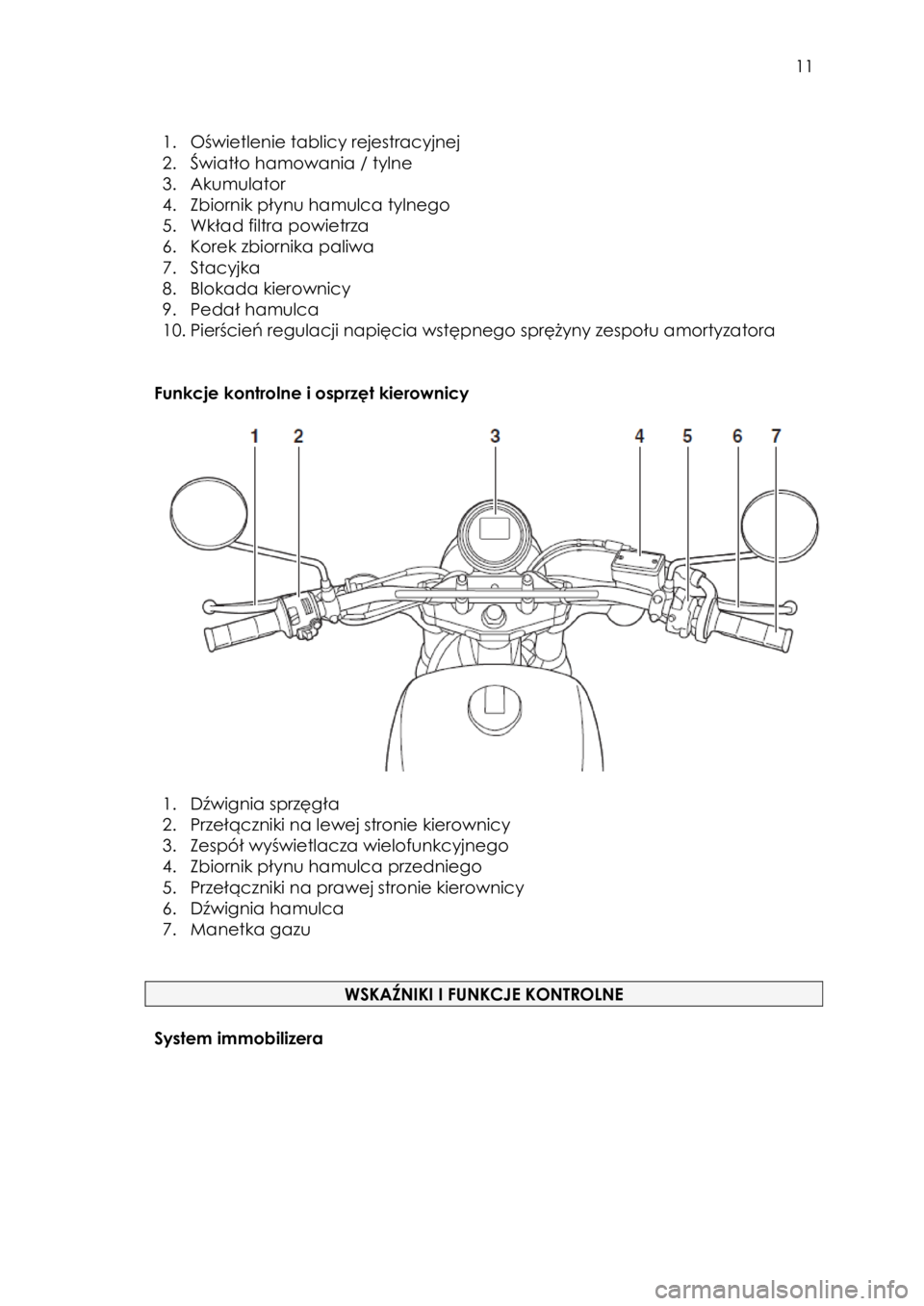

Funkcje kontrolne i osprzęt kierownicy
1. Dźwignia sprzęgła
2. Przełączniki na lewej stronie kierownicy
3. Zespół wyświetlacza wielofunkcyjnego
4. Zbiornik płynu hamulca przedniego
5. Przełączniki na prawej stronie kierownicy
6. Dźwignia hamulca
7. Manetka gazu
WSKAŹNIKI I FUNKCJE KONTROLNE
System immobilizera
Page 12 of 80
12

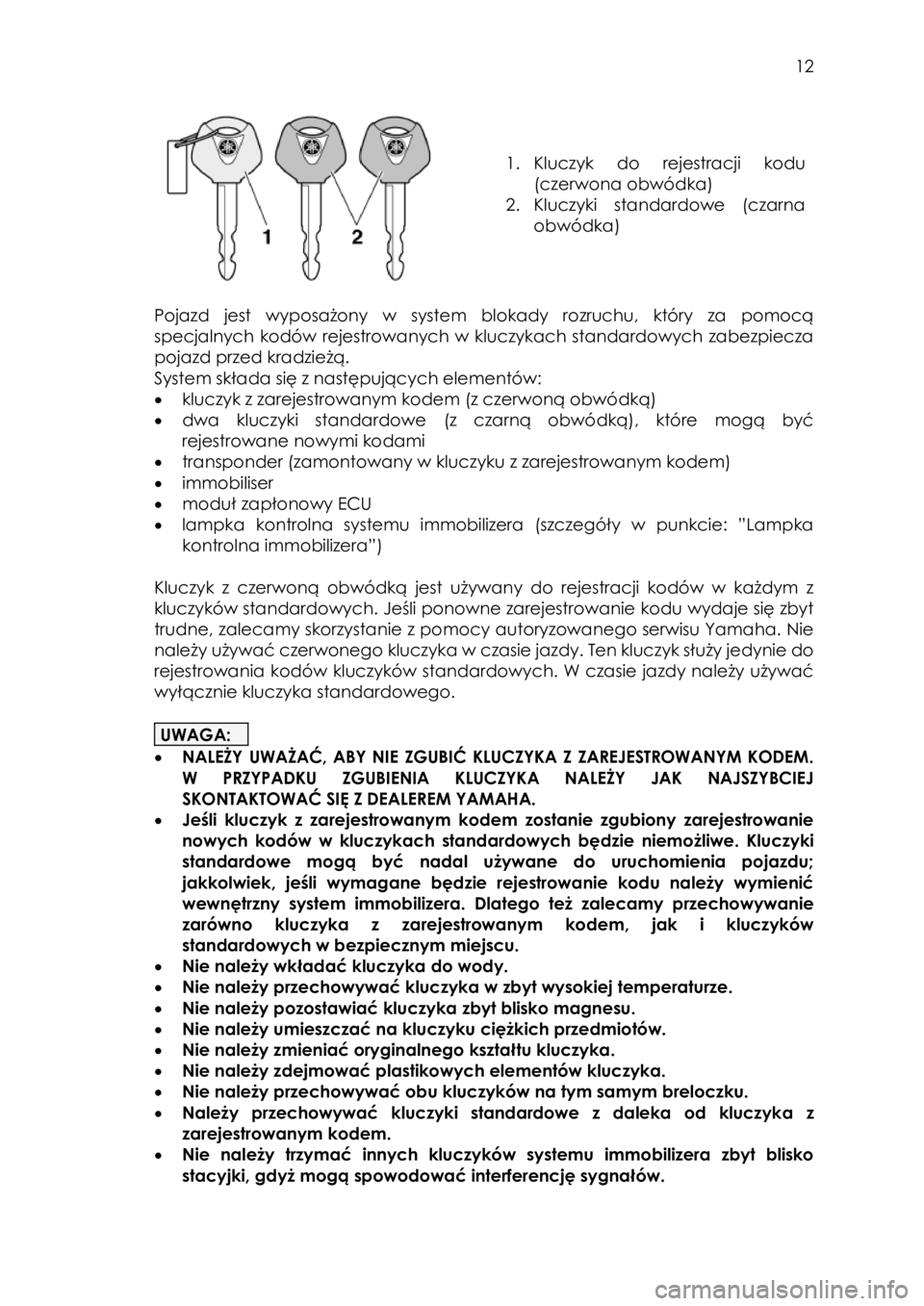

1. Kluczyk do rejestracji kodu
(czerwona obwódka)
2. Kluczyki standardowe (czarna
obwódka)
Pojazd jest wyposażony w system blokady rozruchu, który za pomocą
specjalnych kodów rejestrowanych w kluczykach standardowych zabezpiecza
pojazd przed kradzieżą.
System składa się z następujących elementów:
• kluczyk z zarejestrowanym kodem (z czerwoną obwódką)
• dwa kluczyki standardowe (z czarną obwódką), które mogą być
rejestrowane nowymi kodami
• transponder (zamontowany w kluczyku z zarejestrowanym kodem)
• immobiliser
• moduł zapłonowy ECU
• lampka kontrolna systemu immobilizera (szczegóły w punkcie: ”Lampka
kontrolna immobilizera”)
Kluczyk z czerwoną obwódką jest używany do rejestracji kodów w każdym z
kluczyków standardowych. Jeśli ponowne zarejestrowanie kodu wydaje się zbyt
trudne, zalecamy skorzystanie z pomocy autoryzowanego serwisu Yamaha. Nie
należy używać czerwonego kluczyka w czasie jazdy. Ten kluczyk służy jedynie do
rejestrowania kodów kluczyków standardowych. W czasie jazdy należy używać
wyłącznie kluczyka standardowego.
UWAGA:
• NALEŻY UWAŻAĆ, ABY NIE ZGUBIĆ KLUCZYKA Z ZAREJESTROWANYM KODEM.
W PRZYPADKU ZGUBIENIA KLUCZYKA NALEŻY JAK NAJSZYBCIEJ
SKONTAKTOWAĆ SIĘ Z DEALEREM YAMAHA.
• Jeśli kluczyk z zarejestrowanym kodem zostanie zgubiony zarejestrowanie
nowych kodów w kluczykach standardowych będzie niemożliwe. Kluczyki
standardowe mogą być nadal używane do uruchomienia pojazdu;
jakkolwiek, jeśli wymagane będzie rejestrowanie kodu należy wymienić
wewnętrzny system immobilizera. Dlatego też zalecamy przechowywanie
zarówno kluczyka z zarejestrowanym kodem, jak i kluczyków
standardowych w bezpiecznym miejscu.
• Nie należy wkładać kluczyka do wody.
• Nie należy przechowywać kluczyka w zbyt wysokiej temperaturze.
• Nie należy pozostawiać kluczyka zbyt blisko magnesu.
• Nie należy umieszczać na kluczyku ciężkich przedmiotów.
• Nie należy zmieniać oryginalnego kształtu kluczyka.
• Nie należy zdejmować plastikowych elementów kluczyka.
• Nie należy przechowywać obu kluczyków na tym samym breloczku.
• Należy przechowywać kluczyki standardowe z daleka od kluczyka z
zarejestrowanym kodem.
• Nie należy trzymać innych kluczyków systemu immobilizera zbyt blisko
stacyjki, gdyż mogą spowodować interferencję sygnałów.
Page 14 of 80
14
UWAGA:
Korzystanie ze świateł awaryjnych lub kierunkowskazów przez dłuższy okres
czasu może spowodować rozładowanie akumulatora.
Lampki sygnalizacyjne i ostrzegawcze
1. Lampka ostrzegawcza poziomu oleju
2. Lampka kontrolna systemu immobilizera
3. Lampka kontrolna kierunkowskazów
4. Lampka ostrzegawcza ABS
5. Lampka ostrzegawcza poziomu paliwa
6. Lampka ostrzegawcza problemu silnika
7. Lampka kontrolna biegu jałowego ”N”
8. Lampka kontrolna świateł drogowych
Lampka kontrolna kierunkowskazów
Lampka kontrolna miga, gdy odpowiadające jej światła kierunkowskazów
migają.
Lampka kontrolna biegu jałowego ”N”
Lampka kontrolna zapala się, gdy przekładnia znajduje się w położeniu
neutralnym.
Lampka kontrolna świateł drogowych
Lampka kontrolna zapala się, gdy są włączone światła drogowe reflektorów.
Lampka ostrzegawcza poziomu oleju
Lampka ostrzegawcza zapala się, gdy poziom oleju jest niski.
Obwód elektryczny lampki ostrzegawczej można sprawdzić, obracając kluczyk
do pozycji "ON". Lampka ostrzegawcza powinna zaświecić się na kilka sekund, a
następnie zgasnąć.
Jeśli lampka ostrzegawcza nie zapala się początkowo, gdy kluczyk jest obrócony
do pozycji "ON" lub nie gaśnie po upewnieniu się, że poziom oleju jest prawidłowy
(szczegóły w punkcie: “Sprawdzenie poziomu oleju silnikowego”), należy
skontaktować się z Dealerem Yamaha w celu sprawdzenia pojazdu.
WSKAZÓWKA
Page 16 of 80
16
Jeśli lampka ostrzegawcza ABS nie gaśnie przy jeździe z prędkością 10 km/h lub
wyższą lub jeśli lampka zapala się lub miga podczas jazdy, układ hamulcowy
powraca do tradycyjnego hamowania. W takim przypadku lub jeśli lampka nie
zapala się w ogóle, należy zachować szczególną ostrożność, aby uniknąć
zablokowania kół podczas awaryjnego hamowania. Należy jak najszybciej
skontaktować się z Dealerem Yamaha w celu sprawdzenia układu
hamulcowego i obwodów elektrycznych.
Lampka kontrolna systemu immobilizera
Po obróceniu kluczyka do pozycji "OFF" i upływie 30 sekund, lampka kontrolna
zacznie migać, sygnalizując, że immobiliser jest włączony. Po upływie 24 godzin
lampka przestanie migać, jednak system immobilizera będzie nadal aktywny.
Obwód elektryczny lampki kontrolnej można sprawdzić, obracając kluczyk do
pozycji "ON". Lampka kontrolna powinna zaświecić się na kilka sekund, a
następnie zgasnąć.
Jeśli lampka kontrolna nie zapala się początkowo, gdy kluczyk jest obrócony do
pozycji "ON", nie gaśnie lub miga według schematu (jeśli w systemie immobilizera
zostanie wykryty problem, lampka kontrolna systemu immobilizera zacznie migać
według schematu), należy skontaktować się z Dealerem Yamaha w celu
sprawdzenia pojazdu.
WSKAZÓWKA
Jeśli lampka kontrolna systemu immobilizera miga według schematu, powoli 5
razy, a następnie szybko 2 razy, może to być spowodowane zakłóceniami
transpondera. W takim przypadku, wykonać następujące czynności.
1. Upewnić się, że blisko stacyjki nie ma żadnych innych kluczyków systemu
immobilizera. Inne klucze systemu immobilizera mogą powodować
zakłócenia sygnału i uniemożliwić uruchomienie silnika.
2. Aby uruchomić silnik, użyć kluczyka o ponownej rejestracji kodu.
3. Gdy silnik uruchomi się, wyłączyć go i spróbować uruchomić silnik kluczykami
standardowymi.
4. Jeśli jeden lub oba kluczyki standardowe nie uruchamiają silnika,
przetransportować pojazd wraz ze wszystkimi 3 kluczykami do Dealera
Yamaha.
Zespół wyświetlacza wielofunkcyjnego
1. Prędkościomierz
2. Licznik kilometrów/ licznik przebiegu dziennego /licznik rezerwy paliwa
/zegar
Page 32 of 80
32
Motocykl jest wyposażony w układ odcięcia zapłonu. Aby rozruch silnika był
możliwy, jeden z poniższych warunków musi być spełniony:
• Przekładnia jest ustawiona na biegu jałowym.
• Włączony jest bieg, dźwignia sprzęgła wciśnięta, a podpórka boczna
złożona.
1. Przekręcić kluczyk do pozycji “ON” i upewnić się, że przełącznik Start / Stop
silnika jest ustawiony na .
Następujące lampki ostrzegawcze i kontrolne zaświecą się na kilka sekund, a
następnie zgasną.
• Lampka ostrzegawcza poziomu oleju
• Lampka ostrzegawcza poziomu paliwa
• Lampka ostrzegawcza problemu silnika
• Lampka kontrolna systemu immobilizera
UWAGA:
Jeśli lampki ostrzegawcze lub kontrolna nie działają jak opisano powyżej, należy
sprawdzić odpowiednie obwody prądowe.
WSKAZÓWKA
Lampka ostrzegawcza ABS powinna zaświecić się, gdy kluczyk jest przekręcony
do pozycji ”ON”, a następnie zgasnąć przy jeździe z prędkością 10 km/h lub
wyższą.
2. Ustawić przekładnię w położeniu neutralnym. Lampka kontrolna biegu
jałowego powinna zapalić się. Jeśli lampka kontrolna nie zapala się, zlecić
Dealerowi Yamaha sprawdzenie obwodu elektrycznego.
3. Uruchomić silnik, przesuwając przełącznik w stronę . Jeśli silnik nie
uruchomi się, zwolnić przełącznik, odczekać kilka sekund, a następnie
spróbować ponownie. Każda próba rozruchu powinna być jak najkrótsza,
aby nie rozładować akumulatora. Nie naciskać przełącznika dłużej niż 10
sekund przy każdej jednej próbie.
UWAGA:
Aby zapewnić silnikowi maksymalną trwałość, nigdy nie należy gwałtownie
przyśpieszać, kiedy silnik jest zimny!
Zmiana biegów

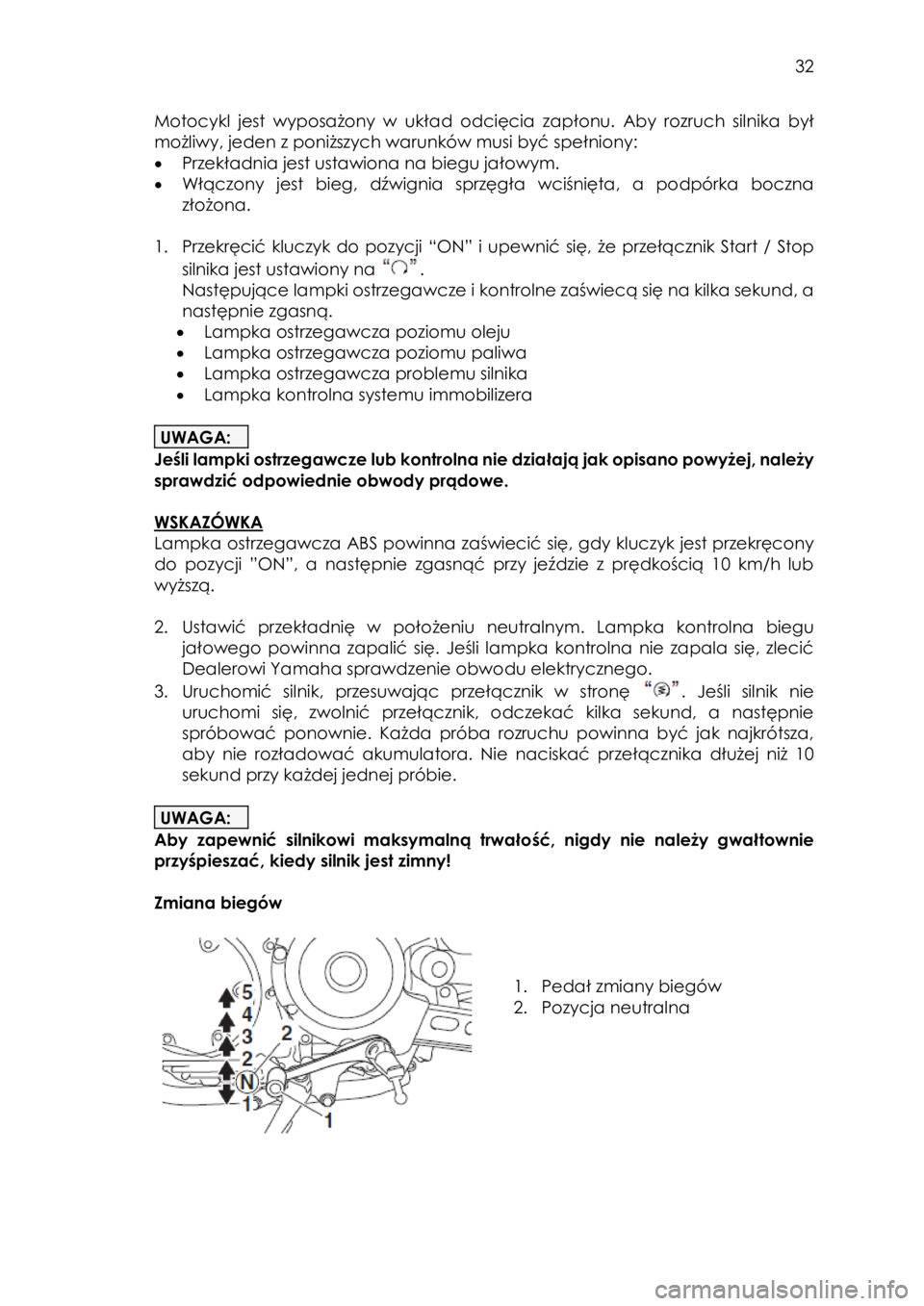

1. Pedał zmiany biegów
2. Pozycja neutralna
Page 62 of 80
62
Bezpiecznik główny, bezpiecznik silnika ABS i skrzynki z bezpiecznikami znajdują
się pod zestawem narzędzi podręcznych za panelem C (szczegóły w punkcie:
”Panel C”).
1. Skrzynka z bezpiecznikami
2. Bezpiecznik główny
3. Bezpiecznik silnika ABS
4. Bezpiecznik silnika ABS zapasowy
1. Bezpiecznik układu zapłonowego
2. Bezpiecznik sterownika układu ABS
3. Bezpiecznik układu sygnalizacyjnego
4. Bezpiecznik oświetlenia parkingowego
5. Bezpiecznik odtwarzania danych (dla zegara i systemu immobilizera)
6. Bezpiecznik reflektora
7. Bezpiecznik zapasowy
8. Bezpiecznik systemu wtrysku paliwa
9. Bezpiecznik cewki układu ABS
WSKAZÓWKA
Aby uzyskać dostęp do bezpiecznika silnika układu ABS, należy zdjąć pokrywę
przekaźnika rozrusznika pociągając ją do góry.
Page 75 of 80
75
System zapłonu:
Prądnica:
TCI
AC magneto
Akumulator
Model:
Napięcie, pojemność:
YTZ14S
12 V, 11,2 Ah (10 HR)
Reflektor
Rodzaj żarówki:
żarówka halogenowa
Moc żarówki
Reflektor:
Światła tylne / światła hamowania:
Światła kierunkowskazu przedniego:
Światła kierunkowskazu tylnego:
Światła pozycyjne:
Światła oświetlenia tablicy
rejestracyjnej:
Podświetlenie licznika:
Lampka kontrolna biegu jałowego:
Lampka kontrolna świateł
drogowych:
Lampka ostrzegawcza poziomu
oleju:
Lampka kontrolna kierunkowskazu:
Lampka ostrzegawcza poziomu
paliwa:
Lampka ostrzegawcza problemu
silnika:
Lampka ostrzegawcza układu ABS:
Lampka kontrolna systemu
immobilizera:
H4, 60,0 W/55,0 W
LED
21,0 W
21,0 W
5,0 W
5,0 W
EL (elektroluminescencyjne)
LED
LED
LED
LED
LED
LED
LED
LED
Bezpieczniki
Bezpiecznik główny:
Bezpiecznik reflektora:
Bezpiecznik układu
sygnalizacyjnego:
Bezpiecznik układu zapłonowego:
Bezpiecznik oświetlenia
parkingowego:
Bezpiecznik systemu wtrysku paliwa:
Bezpiecznik sterownika ABS:
Bezpiecznik silnika układu ABS:
Bezpiecznik cewki układu ABS:
Bezpiecznik odtwarzania danych:
40, 0 A
20,0 A
7, 5 A
15, 0 A
15, 0 A
10, 0 A
7, 5 A
30, 0 A
15, 0 A
7, 5 A
INFORMACJE DLA UŻYTKOWNIKA
Numery identyfikacyjne
Należy wpisać numer identyfikacyjny pojazdu, numer silnika oraz informacje z
etykiety modelu w odpowiednie pola poniżej. Te numery identyfikacyjne będą
przydatne podczas rejestracji pojazdu i przy zamawianiu części zamiennych u
Dealera Yamaha.
Page 79 of 80
79
PIELĘGNACJA I PRZERWA W EKSPLOATACJI
Pielęgnacja
Po czyszczeniu
Podpieranie motocykla
Pojemnik
Problemy z uruchomieniem lub słabe osiągi silnika
Przechowywanie akumulatora
Przed czyszczeniem motocykla
Przełączniki na kierownicy
Przełączniki świateł hamowania
Przerwa w eksploatacji
Przewód odpowietrzający / przelewowy zbiornika paliwa
R
Regulacja luzu dźwigni sprzęgła
Regulacja zespołów amortyzatorów
RUTYNOWA KONTROLA PRZED ROZPOCZĘCIEM EKSPLOATACJI
S
Schemat możliwych usterek
Serwisowanie koła przedniego
Serwisowanie koła tylnego
SKOROWIDZ
SPIS TREŚCI
Sprawdzenie i smarowanie dźwigni hamulca i dźwigni sprzęgła
Sprawdzenie i smarowanie linek sterujących
Sprawdzenie i smarowanie manetki gazu i linki gazu
Sprawdzenie i smarowanie pedału hamulca i pedału zmiany biegów
Sprawdzenie i smarowanie podpórki bocznej
Sprawdzenie klocków hamulcowych koła przedniego i tylnego
Sprawdzenie luzu dźwigni hamulca
Sprawdzenie luzu manetki gazu
Sprawdzenie łożysk kół
Sprawdzenie opon
Sprawdzenie poziomu oleju silnikowego
Sprawdzenie poziomu płynu hamulcowego
Sprawdzenie świec zapłonowych
Sprawdzenie układu kierowniczego
Sprawdzenie widelca przedniego
Sprawdzenie zwisu pasa napędowego
Stacyjka
System immobilizera
Ś
Światła tylne / hamowania
T
Tabela czynności konserwacyjnych i częstotliwości smarowania ogólna
Tabela czynności okresowych dla systemu kontroli emisji spalin
Tabela rutynowych czynności kontrolnych
U
Układ ABS
Układ odcięcia zapłonu
Uruchomienie silnika
Usuwanie usterek
