ABS YAMAHA SCR950 2017 Manuale duso (in Italian)

IndiceInformazioni di sicurezza................ 1-1
Descrizione ....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Strumento e funzioni di controllo ... 3-1
Sistema immobilizzatore ................ 3-1
Blocchetto accensione ................... 3-2
Spie di segnalazione e di avvertimento ............................... 3-3
Strumento multifunzione ................ 3-5
Interruttori manubrio....................... 3-7
Leva frizione ................................... 3-8
Pedale cambio................................ 3-9
Leva freno....................................... 3-9
Pedale freno ................................... 3-9
ABS .............................................. 3-10
Tappo serbatoio carburante ......... 3-11
Carburante.................................... 3-12
Tubetto sfiato serbatoio carburante/tubo di troppopieno
del serbatoio carburante ........... 3-13
Convertitore catalitico .................. 3-14
Bloccasterzo................................. 3-14
Regolazione degli assiemi ammortizzatori .......................... 3-15
Cavalletto laterale ......................... 3-16
Sistema d’interruzione circuito
accensione ......... ....................... 3-16 Per la vostra sicurezza – controlli
prima dell’utilizzo
.............................. 4-1
Utilizzo e punti importanti relativi
alla guida ........................................... 5-1
Accensione del motore ................... 5-1

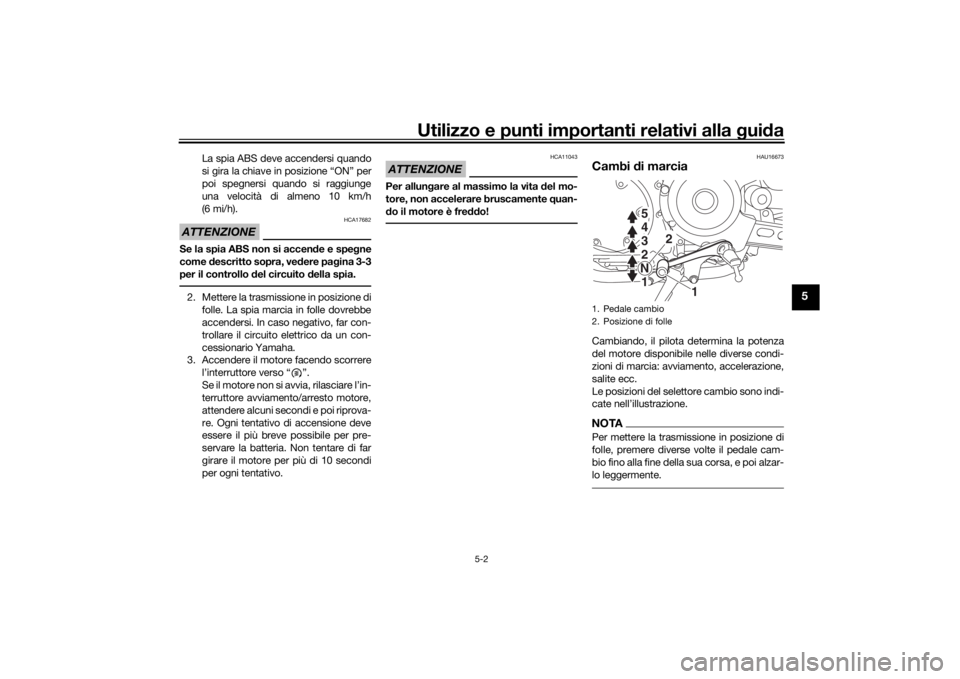

Cambi di marcia .............................. 5-2
Consigli per ridurre il consumo del carburante ................................... 5-3
Rodaggio......................................... 5-3
Parcheggio ...................................... 5-4
Manutenzione e regolazione
periodiche ......................................... 6-1
Kit attrezzi ....................................... 6-2
Tabella di manutenzione periodica per il sistema di controllo
emissioni ...................................... 6-3
Tabella manutenzione generale e lubrificazione................................ 6-5
Rimozione ed installazione dei pannelli ........................................ 6-9
Controllo delle candele ................. 6-10
Filtro a carboni attivi...................... 6-11
Olio motore e cartuccia filtro olio ............................................. 6-12
Sostituzione elemento filtrante...... 6-15
Controllo del gioco della manopola acceleratore .............. 6-15
Gioco valvole ................................ 6-16
Pneumatici .................................... 6-16 Ruote a raggi ................................ 6-18
Regolazione gioco della leva
frizione ....................................... 6-19
Controllo del gioco della leva freno .......................................... 6-19
Interruttori luce stop ..................... 6-20
Controllo delle pastiglie del freno anteriore e posteriore ................ 6-20
Controllo del livello liquido freni ... 6-21
Sostituzione del liquido freni ........ 6-22
Tensione della cinghia di trasmissione .............................. 6-23
Controllo e lubrificazione dei cavi ............................................ 6-24
Controllo e lubrificazione della manopola e del cavo
acceleratore .............................. 6-24
Controllo e lubrificazione dei pedali freno e cambio................ 6-24
Controllo e lubrificazione delle
leve freno e frizione ................... 6-25
Controllo e lubrificazione del cavalletto laterale ...................... 6-26
Controllo della forcella .................. 6-26
Controllo dello sterzo ................... 6-27
Controllo dei cuscinetti ruote ....... 6-27
Batteria ......................................... 6-27
Sostituzione dei fusibili ................. 6-29
Sostituzione della lampada faro ... 6-30
Sostituzione della lampada luce di posizione anteriore ................... 6-31UBL3H0H0.book Page 1 Thursday, November 10, 2016 1:58 PM

Strumento e funzioni di controllo
3-3
3
HAU4939C
Spie di se gnalazione e di avverti-
mento
HAU11022
Spia in dicatore di d irezione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11256
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-12), fare control-
lare il veicolo da un concessionario
Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato con
un sistema di autodiagnosi per il circu-
ito di rilevamento livello dell’olio. Se si
individua un problema nel circuito di
rilevamento livello dell’olio, la spia li- vello olio lampeggia ripetutamente. In
tal caso, far controllare il veicolo da un
concessionario Yamaha.
HAU11368
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante scende all’incirca al di sotto di
2.8 L (0.74 US gal, 0.62 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il pri-
ma possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo il rifornimento, fare controllare il vei-
colo da un concessionario Yamaha.NOTAQuesto modello è equipaggiato con un si-
stema di autodiagnosi per il circuito di rile-
vamento livello carburante. Se si individua
un problema nel circuito di rilevamento li-
vello carburante, la spia livello carburante
lampeggia ripetutamente. In tal caso, far
controllare il veicolo da un concessionario
Yamaha.
1. Spia d’avvertimento livello olio “ ”
2. Spia immobilizer “ ”
3. Spia indicatore di direzione “ ”
4. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
5. Spia livello carburante “ ”
6. Spia guasto motore “ ”
7. Spia marcia in folle “ ”
8. Spia luce abbagliante “ ”
1
35 42
8
7
6ABS
UBL3H0H0.book Page 3 Wednesday, November 9, 2016 1:39 PM

Strumento e funzioni di controllo
3-4
3
HAU73171
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un
concessionario Yamaha.
HAU69891
Spia ABS “ ”
In condizioni di funzionamento normale,
questa spia si accende quando si gira la
chiave in posizione “ON” e si spegne quan-
do si raggiunge una velocità di almeno
10 km/h (6 mi/h).
Se la spia ABS:  non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h) L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-10 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe
gne al ra ggiun-
g imento di una velocità d i almeno
10 km/h (6 mi/h) o se la spia si accen de
o lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emerg enza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia
immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue. 1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
ABS
UBL3H0H0.book Page 4 Wednesday, November 9, 2016 1:39 PM

Strumento e funzioni di controllo
3-10
3
HAU63040

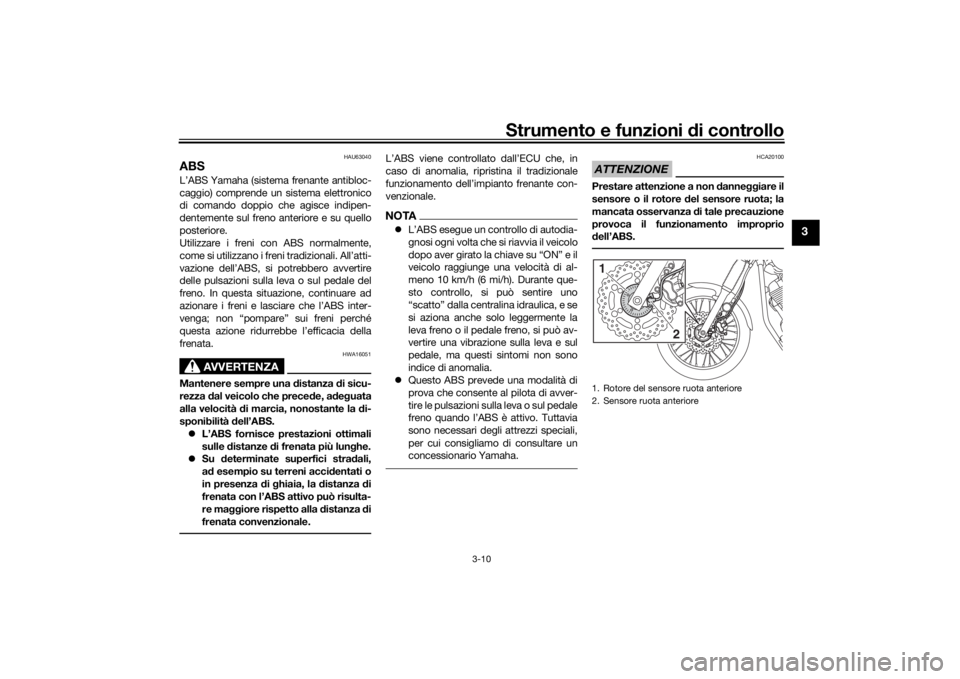

ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono
indice di anomalia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio
d ell’ABS.1. Rotore del sensore ruota anteriore
2. Sensore ruota anteriore1
2
UBL3H0H0.book Page 10 Wednesday, November 9, 2016 1:39 PM

Utilizzo e punti importanti relativi alla gui da
5-2
5
La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge
una velocità di almeno 10 km/h
(6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ved ere pagina 3-3
per il controllo del circuito d ella spia.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore facendo scorrere
l’interruttore verso “ ”.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU16673
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere la trasmissione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.1. Pedale cambio
2. Posizione di folle
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UBL3H0H0.book Page 2 Wednesday, November 9, 2016 1:39 PM

Manutenzione e regolazione periodiche
6-22
6
 Pulire il tappo d i riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato.
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’ac qua o di pol-
vere nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto d i
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità id rauli-
ca ABS.ATTENZIONE
HCA17641
Il li qui do freni può d anneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del liq uido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della ma nutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.  Paraolio: Sostituire ogni due anni.
 Tubi freni: Sostituire ogni quattro anni.
UBL3H0H0.book Page 22 Wednesday, November 9, 2016 1:39 PM

Manutenzione e regolazione perio diche
6-29
6
HAU57711
Sostituzione dei fusibiliIl fusibile principale, il fusibile motorino ABS
e le scatole fusibili che contengono i fusibili
dei circuiti individuali si trovano sotto la
scatola portautensili dietro al pannello C.
(Vedere pagina 6-9.)
NOTAPer accedere al fusibile motorino ABS, to-
gliere il coperchio del relè avviamento tiran-
dolo verso l’alto.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a q uello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]

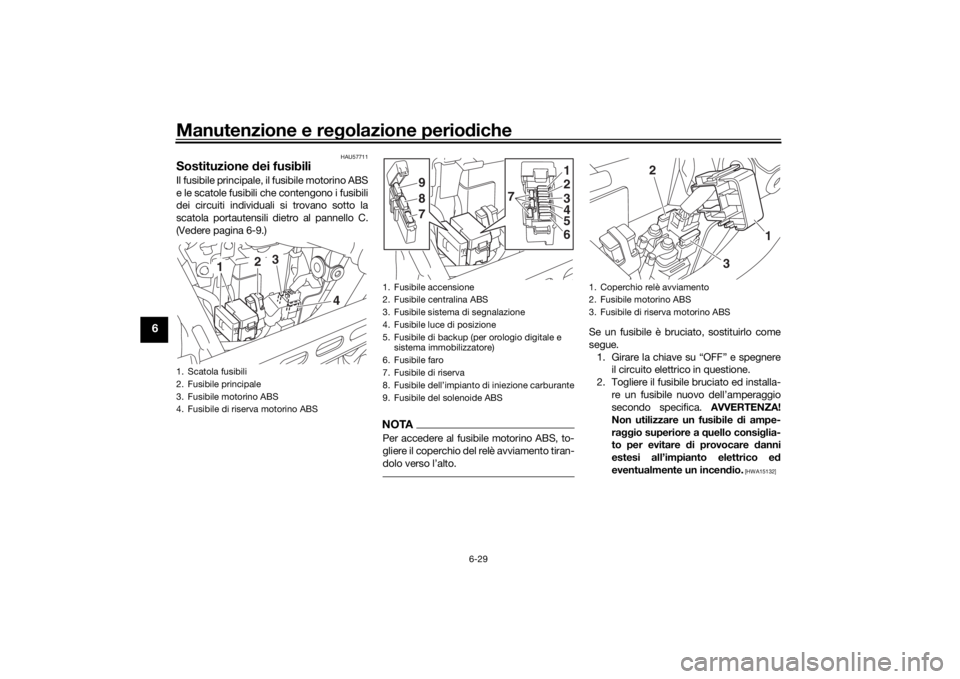

1. Scatola fusibili
2. Fusibile principale
3. Fusibile motorino ABS
4. Fusibile di riserva motorino ABS
3
2
4
1
1. Fusibile accensione
2. Fusibile centralina ABS
3. Fusibile sistema di segnalazione
4. Fusibile luce di posizione
5. Fusibile di backup (per orologio digitale e sistema immobilizzatore)
6. Fusibile faro
7. Fusibile di riserva
8. Fusibile dell’impianto di iniezione carburante
9. Fusibile del solenoide ABS
2 1
4
5
6
7
789
3
1. Coperchio relè avviamento
2. Fusibile motorino ABS
3. Fusibile di riserva motorino ABS
2
1
3
UBL3H0H0.book Page 29 Wednesday, November 9, 2016 1:39 PM

Manutenzione e regolazione periodiche
6-30
6
3 . G i r a r e l a c h i a v e s u “ O N ” e d a c c e n d e r e
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU63180
Sostituzione della lampa da faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10661
Non toccare la parte d i vetro della lam-
pa dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe ne gativa-
mente sulla trasparenza d el vetro, sulla
luminosità e sulla durata della lampa di-
na. Eliminare completamente o gni trac-
cia di sporco e le impronte delle dita
sulla lampa dina utilizzan do un panno
inumid ito con alcool o diluente.1. Togliere il gruppo ottico anteriore to-
gliendo le viti. 2. Scollegare il connettore faro e poi to-
gliere il cappuccio coprilampada.
3. Sganciare il portalampada faro e poi togliere la lampada bruciata.
Fusibili secon
do specifica:
Fusibile principale:
40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di
segnalazione: 7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile dell’impianto di iniezione
carburante: 10.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile di backup: 7.5 A1. Non toccare la parte di vetro della
lampadina.
1. Vite
1. Coprilampada del faro
2. Accoppiatore del faro
1
1
2
UBL3H0H0.book Page 30 Wednesday, November 9, 2016 1:39 PM

Caratteristiche tecniche
8-3
8
Spia del folle:LED
Spia abbagliante: LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione: LED
Spia del livello del carburante: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia del sistema immobilizzatore: LEDFusibile:Fusibile principale:40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione: 15.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS: 30.0 A Fusibile del solenoide ABS:
15.0 A
Fusibile di backup: 7.5 A
UBL3H0H0.book Page 3 Wednesday, November 9, 2016 1:39 PM

10-1
10
Indice analitico
AABS....................................................... 3-10
Accensione del motore........................... 5-1
Assiemi ammortizzatori, regolazione .... 3-15BBatteria ................................................. 6-27
Bloccasterzo......................................... 3-14
Blocchetto accensione ........................... 3-2CCambi di marcia ..................................... 5-2
Candele, controllo ................................ 6-10
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-12
Carburante, consigli per ridurne il
consumo .............................................. 5-3
Cavalletto laterale ................................. 3-16
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-26
Cavi, controllo e lubrificazione ............. 6-24
Come supportare il motociclo .............. 6-34
Commutatore luce abbagliante/ anabbagliante....................................... 3-7
Connettore diagnostica .......................... 9-2
Convertitore catalitico .......................... 3-14
Cuscinetti ruote, controllo .................... 6-27EElemento filtrante, sostituzione ............ 6-15
Etichetta modello.................................... 9-1FFanalino posteriore/stop ...................... 6-32
Filtro a carboni attivi ............................. 6-11
Forcella, controllo ................................. 6-26
Fusibili, sostituzione ............................. 6-29
GGioco della leva freno, controllo .......... 6-19
Gioco della leva frizione, regolazione... 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-15
Gioco valvole........................................ 6-16IInformazioni di sicurezza........................ 1-1
Interruttore avviamento/arresto
motore ................................................. 3-7
Interruttore dell’avvisatore acustico ....... 3-7
Interruttore di segnalazione luce
abbagliante .......................................... 3-7
Interruttore indicatori di direzione .......... 3-7
Interruttore luci d’emergenza ................. 3-8
Interruttore SELECT ............................... 3-8
Interruttori luce stop............................. 6-20
Interruttori manubrio .............................. 3-7KKit attrezzi .............................................. 6-2LLampada faro, sostituzione.................. 6-30
Lampada indicatore di direzione, sostituzione........................................ 6-32
Lampada luce di posizione anteriore,
sostituzione........................................ 6-31
Lampada luce targa, sostituzione ........ 6-33
Leva freno .............................................. 3-9
Leva frizione ........................................... 3-8
Leve freno e frizione, controllo e lubrificazione ...................................... 6-25
Liquido freni, sostituzione .................... 6-22
Livello liquido freni, controllo ............... 6-21
MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-24
Manutenzione e lubrificazione,
periodica............................................... 6-5
Manutenzione, sistema di controllo emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore e cartuccia filtro olio ......... 6-12PPannelli, rimozione ed installazione ........ 6-9
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-20
Pedale cambio ........................................ 3-9
Pedale freno............................................ 3-9
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-24
Pneumatici ............................................ 6-16
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1RRegistrazione dei dati, veicolo ................ 9-2
Ricerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-18SSistema d’interruzione circuito accensione ......................................... 3-16
UBL3H0H0.book Page 1 Wednesday, November 9, 2016 1:39 PM
